混流泵的概念、基本构造、工作原理
潜水混流泵产品说明
潜水混流泵主要由吸入管、叶轮、导叶、泵轴、出口管、轴承、填料函及叶片角度的调节机构等部分组成，是依靠离心力和轴向推力的混合作用来输送液体的设备，所以又被称为混流泵，现主要被广泛适用于农田水力设施、城市防洪及供水、轻度污水排放及调水工程。
一、特点：1、可输送清水、轻度污水，介质温度可达40℃，pH 值4-10；2、优秀水利模型，制作精良，保证了用户的性能要求；3、双重机械密封，可靠的防止漏水，大型泵因轴向力大，采用专用推力轴承，结构设计合理，润滑充分，散热良好，轴承使用寿命长；4、电机采用F 级绝缘，耐高温，设有温度保护、监测、渗漏等报警装置；5、能配套一控二至一控四的控制模式电控柜，可实现出现故障时泵自动关闭、备用泵自动启动；保留故障信号（自诊断）等功能，保证了运行的高可靠性；6、机泵潜入水中，冷却条件好，机泵运行平衡性好，稳定、振动小、噪音低；7、用户可根据需求，设计地下泵站，改善环境风貌；8、泵站规模小，土建、建筑结构简单，投资大为减少，可减省泵站工程造价的30%-40%；9、机泵一体化，安装维修省时省工，节省费用；10、产品成系列，水泵高效区宽，符合用户工况，高效节能，运行费用低；11、管理方便，管理，运行费用小；12、便于实现远程控制和无人值守。
二、型号1、350QZB:50-37KW,50-40KW,50-45KW,70-22KW,70-30KW,70-37KW,85-30KW, 85-37KW,100-18.5KW,100-22KW,100-30KW,100-37KW,125-15KW,125-2 2KW,125-37KW2、500QZB:50-90KW,50-110KW,70-55KW,70-75KW,85-55KW,85-65KW,85-80K W,100-55KW,100-65KW,125-37KW,125-55KW,125-65KW,125-80KW,160-45KW,160-55KW3、600QZB:50-95KW,50-110KW,50-132KW, 70-95KW,70-110KW,70-132KW,85-65KW,85-75KW,85-80KW,85-95KW,100-55KW,100-65KW,100-75KW,100-80KW,125-30KW,125-37KW,125-55KW,125-65KW,125-75KW,125-95KW4、700QZB:50-220KW,50-250KW,50-280KW,70-132KW,70-155KW,70-180KW,85 -132KW,85-155KW,85-180KW,100-110KW,100-132KW,100-155KW,100-1 80KW,125-65KW,125-95KW,125-110KW,125-132KW,125-180KW,125-22 0KW,160-80KW,160-95KW,160-132KW5、800QZB:50-250KW,50-280KW,50-310KW,50-330KW,70-155KW,70-180KW,85 -155KW,85-180KW,85-200KW,85-220KW,100-132KW,100-155KW,100-18 0KW,125-80KW,125-90KW,125-132KW,125-155KW,125-180KW,125-200 KW,160-90KW,160-110KW,160-132KW6、900QZB:50-250KW,50-280KW,50-310KW,50-330KW,50-350KW,70-155KW,70 -180KW,70-200KW,70-220KW,85-155KW,85-180KW,85-200KW,85-220KW,100-132KW,100-155KW,100-180KW,100-200KW,125-80KW,125-90KW ,125-132KW,125-180KW,125-220KW,160-90KW,160-110KW,160-132KW三、安装方式1、泵站：井筒式（悬吊式、落地式、敞开式、水泥）2、卧式：河道、海边、水库3、浮筒式：水库、河道（固定方式：导链、木桩）以上就是有关潜水混流泵的一些简单介绍，希望对大家进一步的了解有所帮助。
常见泵的分类及工作原理

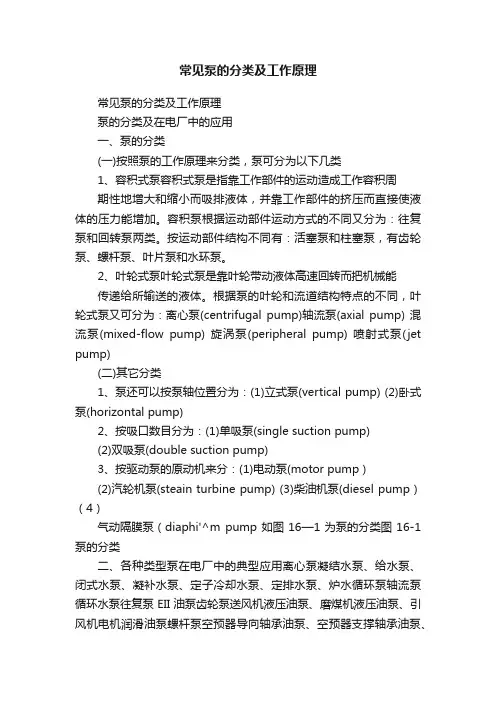

常见泵的分类及工作原理常见泵的分类及工作原理泵的分类及在电厂中的应用一、泵的分类(一)按照泵的工作原理来分类，泵可分为以下几类1、容积式泵容积式泵是指靠工作部件的运动造成工作容积周期性地增大和缩小而吸排液体，并靠工作部件的挤压而直接使液体的压力能增加。
容积泵根据运动部件运动方式的不同又分为：往复泵和回转泵两类。
按运动部件结构不同有：活塞泵和柱塞泵，有齿轮泵、螺杆泵、叶片泵和水环泵。
2、叶轮式泵叶轮式泵是靠叶轮带动液体高速回转而把机械能传递给所输送的液体。
根据泵的叶轮和流道结构特点的不同，叶轮式泵又可分为：离心泵(centrifugal pump)轴流泵(axial pump) 混流泵(mixed-flow pump) 旋涡泵(peripheral pump) 喷射式泵(jet pump)(二)其它分类1、泵还可以按泵轴位置分为：(1)立式泵(vertical pump) (2)卧式泵(horizontal pump)2、按吸口数目分为：(1)单吸泵(single suction pump)(2)双吸泵(double suction pump)3、按驱动泵的原动机来分：(1)电动泵(motor pump )(2)汽轮机泵(steain turbine pump) (3)柴油机泵(diesel pump）（4）气动隔膜泵（diaphi'^m pump如图16—1为泵的分类图16-1泵的分类二、各种类型泵在电厂中的典型应用离心泵凝结水泵、给水泵、闭式水泵、凝补水泵、定子冷却水泵、定排水泵、炉水循环泵轴流泵循环水泵往复泵EII油泵齿轮泵送风机液压油泵、磨煤机液压油泵、引风机电机润滑油泵螺杆泵空预器导向轴承油泵、空预器支撑轴承油泵、空侧交流密封油泵喷射泵主机润滑油系统射油器、射水抽气器水环式真空泵水环式真空泵第二节离心泵的理论基础知识离心泵主要包括两个部分：1、旋转的叶轮和泵轴（旋转部件）。
2、由泵壳、填料函和轴承组成的静止部件。
混流泵PPT
混流泵
• • 工作原理：当原动机带动叶轮旋转后，对液 体的作用既有离心力又有轴向推力，是离心 泵和轴流泵的综合，液体斜向流出叶轮。 分类：蜗壳式和导叶式。
设计特点
• 混流泵是一种“拉出”式结构泵，在检查和拆卸 叶轮和轴封时，毋须将与泵体相连接的管路拆开。 装有精密加工的泵轴，装有稀油润滑的轴承，在 填料函盖中装有防护轴套。轴承箱的油位，可由 恒位油杯来控制。 • 泵体的支脚，可承受来自管路的任何载荷，并直 接传递给基础。这样，转子不会因为泵承受泵受 载荷而产生弯曲，从而保证轴承的最佳使用寿命。 • 由于较大的过流面积，从而减少阻塞。 • 泵的旋转方向，从驱动端看，为顺时针方向。 • 动力驱动可采用电动机或内燃机。 • 泵装置上可以配备完整的放气装置，有利于吸入 管路的排气。。
混流泵、离心泵和轴流泵的区别
• 混流泵的性能曲线形状也是介于离心泵和 轴流泵之间。 • 对于高扬程混流泵，其流量与扬程、流量 与功率的相互关系变化规律接近于离心泵， 在使用上，可采用关闭阀门启动，这时功 率最小，动力机安全。 • 对于低扬程混流泵，性能参数之间的变化 规律接近于轴流泵，在使用上，不宜采用 关阀启动，而应该开阀启动，这时功率比 较小，电动机不容易被烧毁。
混流泵、离心泵和轴流泵的区别
• 混流泵从外形、结构都是介于离心泵和轴 流泵之间。 • 混流泵的抽水原理，叶轮的高速旋转，既 产生离心泵的离心力，又具有轴流泵的推 升力，混流泵靠这两种力的混合作用而抽 水。 • 混流泵的使用性能也是介乎于离心泵和轴 流泵之间，它和离心泵比较，扬程低一些， 而流量大一些；它与轴流泵比较，扬程高 一些，但流量又小一些。
加载中......
1 1 0% 09 98 87 76 65 54 43 32 21
混凝土泵 原理
混凝土泵原理
混凝土泵原理是利用电动机或柴油机的动力，通过液压系统将混凝土泵送到目标位置。
其工作原理主要包括泵送系统、液压系统和供料系统。
首先是泵送系统。
混凝土泵通过柱塞泵或斜盘泵来进行泵送。
泵送的混凝土从进料斗进入混凝土泵，并通过输送管道被压入注射口，然后用泵送缸来进行泵送。
泵送缸工作时，压缩空气作用于活塞，将混凝土压入输送管道，一次次地重复这个过程，最终将混凝土泵送到目标位置。
其次是液压系统。
液压系统主要起到提供动力和控制泵送操作的作用。
液压系统由油箱、油泵、油缸、油管等组成。
油泵将液压油从油箱中抽吸出来，并通过油管输送到执行元件，如泵送缸、摆动缸等。
液压油在执行元件中产生压力，从而驱动混凝土的泵送和摆动运动。
最后是供料系统。
混凝土泵的供料系统主要包括料斗、送料装置和加荷搅拌机。
混凝土从料斗中通过送料装置输送到混凝土泵中，供给泵送系统进行泵送。
同时，加荷搅拌机会将水泥、骨料和水搅拌均匀，形成混凝土，然后将混凝土送入料斗，供给供料系统使用。
综上所述，混凝土泵通过泵送系统将混凝土送到目标位置。
液压系统提供动力和控制泵送操作，而供料系统负责供给混凝土，并进行搅拌。
这些系统的协同工作使混凝土泵能够高效、稳定地完成泵送任务。
混流泵
混流泵的类型
混流泵根据其压水室的不同，通常可分为 蜗壳式和导叶式两种。
从外形上看
蜗壳式与单吸式离心泵相似 导叶式与立式轴流泵相似
蜗壳式混流泵
导叶式混流泵
性能范围： 流量:1300~100000m3/h 扬程:5~30m 口径:350~3000mm
混流泵的应用范围与性能参数
谢谢观看
轴封
填料密封或双端面机械密封。
材质
耐腐蚀材料
混流泵技术要求
GB/T 13008-2010 《混流泵、轴流泵 技术条 件》
GB 3216-89 《离心泵、混流泵、轴流泵和 旋涡泵试验方法》
GB/T 18149-2000 《离心泵、混流泵和轴 流泵水力性能试验规范》
GB/T 13469-1992 《工业用离心泵、混流 泵、轴流泵与旋涡泵系统经济运行》
混流泵
混流泵的概念
混流泵是介于离心泵和轴流泵之间的 一ห้องสมุดไป่ตู้泵。混流泵的比转速高于离心泵， 低于轴流泵，一般在300-500之间。它 的扬程比轴流泵高，但流量比轴流泵小， 比离心泵大。
混流泵的工作原理
当原动机带动叶轮旋转后，对液体的作用 既有离心力又有轴向推力，是离心泵和轴流 泵的综合，液体斜向流出叶轮。因此它是介 于离心泵和轴流泵之间的一种泵。混流泵的 比转速高于离心泵，低于轴流泵，一般在 300-500之间。它的扬程比轴流泵高，但流 量比轴流泵小，比离心泵大。
应用范围
1、用于输送清洁和污染的介质，化学中性或侵蚀性的介质。 2、化工流程中强制循环、海水养殖、城市煤气工程、水处理系统。
性能参数
流量（Q）：可达2万m3/h 扬程（H）：可达30m 工作压力（P）：1.0MPa 工作温度（t）：0℃～+80℃

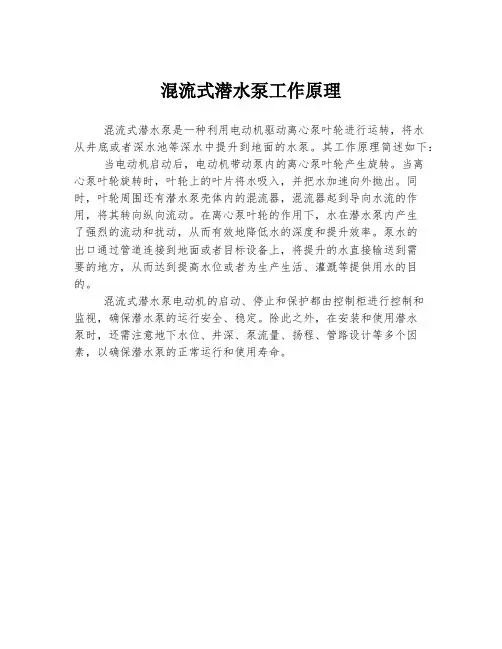

混流式潜水泵工作原理
混流式潜水泵工作原理
混流式潜水泵是一种利用电动机驱动离心泵叶轮进行运转，将水
从井底或者深水池等深水中提升到地面的水泵。
其工作原理简述如下：当电动机启动后，电动机带动泵内的离心泵叶轮产生旋转。
当离
心泵叶轮旋转时，叶轮上的叶片将水吸入，并把水加速向外抛出。
同时，叶轮周围还有潜水泵壳体内的混流器，混流器起到导向水流的作用，将其转向纵向流动。
在离心泵叶轮的作用下，水在潜水泵内产生
了强烈的流动和扰动，从而有效地降低水的深度和提升效率。
泵水的
出口通过管道连接到地面或者目标设备上，将提升的水直接输送到需
要的地方，从而达到提高水位或者为生产生活、灌溉等提供用水的目的。
混流式潜水泵电动机的启动、停止和保护都由控制柜进行控制和
监视，确保潜水泵的运行安全、稳定。
除此之外，在安装和使用潜水
泵时，还需注意地下水位、井深、泵流量、扬程、管路设计等多个因素，以确保潜水泵的正常运行和使用寿命。
混凝土泵的工作原理
混凝土泵的工作原理
混凝土泵是一种流体泵，专为灌装混凝土而设计。
它通过使用高压气体或液体，将混凝土从储存容器中压缩，并将其推动到传输管线中，然后将混凝土输送到目标地点。
混凝土泵通常由一个主要的组件组成：液压泵，液压马达，进料滑阀，排料滑阀，混凝土分配阀和供料管道。
液压泵通过储存混凝土的储存容器（如水槽或搅拌桶）产生压力，然后推动混凝土通过管道到达传输管线中。
泵的推动力可由液压马达或一种特殊形状的铁芯轴提供，液压马达的传动常用于流动性好的低粘度混凝土。
进料滑阀和排料滑阀允许混凝土在管道中流动，而不会出现压力波动。
混凝土分配阀允许混凝土在传输管线附近分布均匀。
混凝土被压缩后，其将穿过供料管道进入传输管线，以及处理和成型结构的模具。
由于混凝土泵使用在不同的地方会有所不同，混凝土泵的设计也会有所不同。
根据具体需要，不同的混凝土泵可以有不同的设计，但基本的原理都是相同的。
- 1 -。
混水机组原理
混水机组原理混水机组是水泵和混合器的结合体，通过将混合器安装在水泵进口处，从而将水、气体等混合在一起，从而达到混合、搅拌、通风等目的。
主要应用于水处理、潜水泵、水景喷泉、冷却水、艺术灯光等领域。
混水机组的主要特点是结构紧凑、安装方便、效率高、混合均匀、使用寿命长。
混合器的种类主要有静态混合器、旋转混合器、螺杆混合器等，一般根据不同的使用情况来选择不同的混合器。
混水机组的工作原理是将液体或气体通过进口管道送入混合器，混合器内设有导流板、桨叶等，利用它们的旋转、弹跳等运动形式，将介质混合均匀后，再由出口管道排出。
在整个过程中，混合器必须控制流体的速度，以及维持混合器内的气体和液体比例，整个过程中的混合程度取决于介质的物理性质、混合器的结构和流体的流动状态等因素。
混水机组的应用非常广泛，主要分为下面几个方面：1. 污水处理：混合污水和空气，使水质达到一定的净化标准，进而达到对环境的保护作用。
2. 潜水泵：将混水机组作为混沙的潜水泵，使水和沙混合后更加便于排放。
3. 水景喷泉：混合器可以将水流打散，并增加水气平衡，使喷泉效果更加美观。
4. 冷却水：可以通过混水机组将冷却水和空气混合均匀，提高冷却效果。
5. 艺术灯光：混合器可以将水和颜色饰片混合，让流水变成五颜六色的，增加景观效果。
混水机组具有结构简单、效率高、使用方便等特点，用途异常广泛，是现代工业、建筑、环保等领域必不可少的设备之一。
混水机组在现代工业生产中具有重要的地位，其应用范围越来越广泛。
下面我们来具体了解一下混水机组在不同领域中的应用。
一、污水处理混水机组可以将气体、空气等混入污水中，使污水更加均匀地流动，提高其处理效率。
污水处理过程中，混水机组往往和物理处理设备、化学处理设备以及生物处理设备配合使用，共同完成污水处理任务。
混水机组在污水处理中的作用是使污水更加均匀地被处理，提高处理效率和处理水平。
二、潜水泵混水机组可以作为混沙的潜水泵，将水和沙混合均匀后排出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混流泵的概念、基本构造、工作原理
利用叶轮旋转产生的离心力和推力联合作用工作，斜向出流，又称斜流泵，有蜗式（卧式）和导叶式（立式）两种。
它兼有离心泵和轴流泵优点，结构简单，高效区宽，使用方便，适用于平原圩区农田排灌泵站。
中国研制的混流泵中，蜗壳式的扬程5～12m，流量900～4000m3/h；导叶式的扬程3～25.7m，流量45～20160m3/h。
江苏省宿迁县皂河泵站安装的两台导叶式泵。
叶轮直径5.7m，流量80～100m3/s，扬程6～12m，转速75r/min，最高效率92.1％，配套功率7000kW,是世界上投入运行的大型混流泵之一。
混流泵是国际泵行业的技术开发重点之一。
它将部分代替离心泵和轴流泵工作。
在日本、苏联、澳大利亚等国，混流泵的最高效率都达到或超过90％。
