轴流泵工作原理和性能特点

创作编号：

GB8878185555334563BT9125XW

创作者：凤呜大王*

轴流泵工作原理和性能特点

轴流泵是叶片式泵的一种。它输送液体不像离心泵那样沿径向流动，而是沿泵轴方向流动，所以称为轴流泵。又因为它的叶片是螺旋形的，很像飞机和轮船上的螺旋桨，所以有的又称为螺旋桨泵。

(1)轴流泵的种类

轴流泵根据泵轴安装位置可分为立式、斜式和卧式三种。它们之间仅泵体形式不同，内部结构基本相同。我国生产较多的是立式轴流泵。

立式轴流泵的内部结构，它主要由泵体、叶轮、导叶装置和进出口管等组成。泵体形状呈圆筒形，叶轮固定在泵轴上，泵轴在泵体内由两个轴承支承，泵轴借顶部联轴器与电动机传动轴相连接。

叶轮一般由2～6片弯曲叶片组成，形状和电风扇叶片相似，有扭曲。叶片的结构有固定的和螺旋角可以调节的两种。可调节叶片又有半调节式和全调节式的两种。半调节式的叶片是可拆装的，改变角度需把叶片松开用手工调节；全调节式的是通

过一套专门的随动机构自动改变叶片的角度。大型轴流泵的叶片大多为全调节式的。

导叶装置外形呈圆锥形或圆柱形，一般装有6～10个导叶片。导叶装置的作用是使从叶轮出来的液体流经导叶片所构成的流

道后增加压力，提高泵的效率。进口管为喇叭形的。出口管通常为60°或90°的弯管，其作用是改变液体流出的方向。

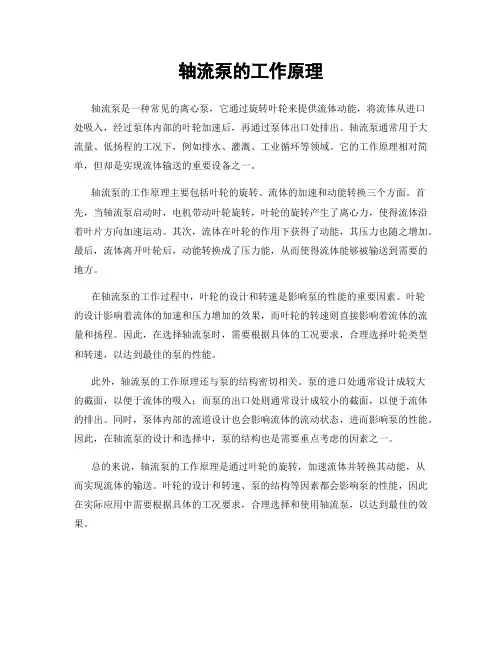

(2)轴流泵的工作原理

(3)轴流泵的特点

①轴流泵的优点

a．流量大、结构简单、重量轻、外形尺寸小，它的形体为管状，因此占地面积小。

b．立式轴流泵工作时叶轮全部浸没在水中，启动时不必灌泵，操作简单方便。

c．对调节式轴流泵，当工作条件变化时，只要改变叶片角度，仍然可保持在较高效率下工作。

②轴流泵主要缺点扬程太低，因此应用范围受到限制。

由于轴流泵是低扬程、大流量的泵，故通常用于农业大面积灌溉和排涝、城市排水、输送需要冷却水量很大的热电站循环水以及船坞升降水位等。
