钢轨探伤仪灵敏度测试

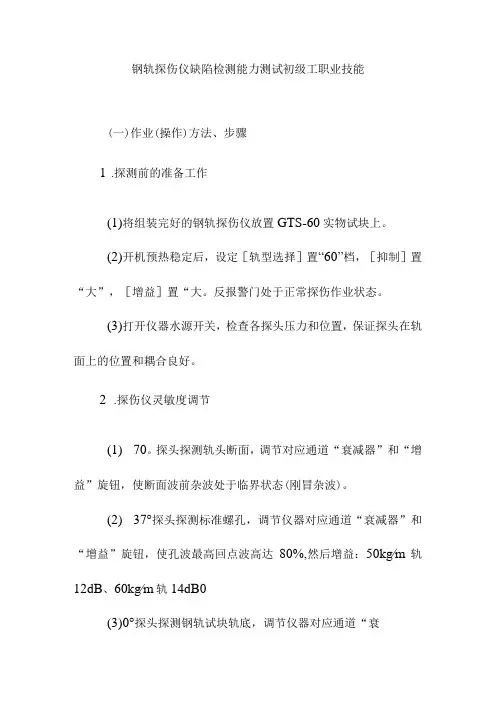

钢轨探伤仪缺陷检测能力测试初级工职业技能
钢轨探伤仪缺陷检测能力测试初级工职业技能
(一)作业(操作)方法、步骤
1.探测前的准备工作
(1)将组装完好的钢轨探伤仪放置GTS-60实物试块上。
(2)开机预热稳定后，设定［轨型选择］置“60”档，［抑制］置“大”，［增益］置“大。
反报警门处于正常探伤作业状态。
(3)打开仪器水源开关，检查各探头压力和位置，保证探头在轨面上的位置和耦合良好。
2.探伤仪灵敏度调节
(1)70。
探头探测轨头断面，调节对应通道“衰减器”和“增益”旋钮，使断面波前杂波处于临界状态(刚冒杂波)。
(2)37°探头探测标准螺孔，调节仪器对应通道“衰减器”和“增益”旋钮，使孔波最高回点波高达80%,然后增益：50kg∕m轨12dB、60kg∕m轨14dB0
(3)0°探头探测钢轨试块轨底，调节仪器对应通道“衰
减器”和“增益”旋钮，使正常底波达80%,然后增益8dB o
3.缺陷检测能力测试
用上述灵敏度对钢轨实物试块上的模拟伤损进行探测,应能检出GTS-60试块上除螺孔15。
下裂以外的所有缺陷,并报警。
（二）质量标准
1.仪器工作状态调节正确。
2.作业方法正确。
3.基准灵敏度确定正确，误差不超过±2dB。
60kgm钢轨焊缝探伤灵敏度的调试与修正
60kgm钢轨焊缝探伤灵敏度的调试与修正60kg/m钢轨焊缝探伤灵敏度的调试与修正钢轨焊缝是⽆缝轨道结构中的重要组成部分，钢轨焊接也是实现列车⾼速和重载的主要环节，钢轨在焊接过程中，因焊接设备、焊接材料、⽓温条件和操作⼯艺等因素都会影响焊接质虽，在焊缝内会产⽣各种各样的焊接缺陷；按钢轨焊接⽅式，接触焊缝内缺陷可分为灰斑、裂纹、烧伤和未焊合，⽓压焊缝内缺陷可分为光斑、过烧和未焊合，铝热焊缝内缺陷可分为夹渣、⽓孔、夹砂、缩孔、疏松、裂纹和未焊合，钢轨铺设后在载荷的不断作⽤下，焊缝内也会逐渐产⽣各种疲劳伤损，常规的探伤⽅法已不能满⾜探测的需要，⽽这些种类多乂⽆规则的焊缝内缺陷，不但检测难度⼤，检测中也会受到焊筋轮廓及加强筋、锈蚀等回波的⼲扰，缺陷如不能及时检测判断和处理，会对⾏车安全构成了极⼤的威胁，⽬前我段管内和⾼铁的⽆缝线路，都是60Kg/m钢轨,由此可见，对60Kg/m钢轨焊缝实施全段⾯探伤的重要性和必要性。
钢轨全断⾯探伤操作⼯序多⽽繁琐，要求操作⼈员技术能⼒强，介于钢轨的形状，要实现钢轨全断⾯探伤，必须从不同的探测⾯上进⾏扫查，扫查灵敏度的确⽴，直接关系到操作⼈员的检测质虽，试块上各探测⾯平整制备良好，其扫查灵敏度虽加以补偿，但在实际作业中，新焊接焊缝的表⾯粗燥和线上焊缝的锈蚀、焊筋等客观条件影响，使各探测⾯制备不良，造成检测灵敏度低，形成漏检，所以扫查灵敏度有待于实际现场修正。
采⽤数字焊缝探伤仪对钢轨焊缝进⾏全断⾯的探伤。
1.仪器：数字焊缝探伤仪。
2.探头：①轨头部位：使⽤2.5MHzK2.5(13X 13)或4 MHzK2.5 (13X 13)。
②轨底部位：使⽤2.5MHzK2.5(8 X 12)③轨腰部位：使⽤2.5MHz K0.8(8 X 16)或2.5MHz2.5MHz K1 (13X 13)。
④直探头：使⽤2.5MHz 0 ° ⼱20。
⑤双探头法：使⽤双2.5MHz K1探头和2.5MHz K0.7?0.8探头。
钢轨探伤
钢轨探伤一、探伤灵敏度(一).探伤灵敏度的选择：探伤灵敏度对于钢轨探伤仪的重要性，相当于准星对于枪的重要性。
灵敏度可分为三层：一层是以各种试块上校验的灵敏度，如GTS-60、GTS-60C加长试块，它是全路广泛使用的用于确定探伤灵敏度的一种方法。
我们一般用轨头Φ4平底孔最高波的80%波高+6dB做为70°探头的探伤灵敏度；用轨腰螺孔和3mm向上裂纹等高双波80%波高+3dB做为37°探头的探伤灵敏度；用GTS-60C试块底波80%波高+6dB或5mm水平裂纹和螺孔等高双波的80%波高+3dB做为0°探头的探伤灵敏度（前者用于探测钢轨纵向裂纹，后者用于探测钢轨水平裂纹，根据探测要求不同分别使用。
例如：新轨地段主要使用前者探测轨腰纵向裂纹，老杂轨地段主要用后者探侧水平裂纹）第二层是在不熟悉仪器使用性能和无缝线路地段使用的一种灵敏度。
钢轨探伤小车抑制“关”，推行几步，待仪器草状波稳定下来以后进行调节，70°探头草状波最高点达到满幅度的15~20%，37°和0°探头草状波最高点达到满幅度的10~15%，调整完毕后抑制放到“开”上，探伤灵敏度即定好了。
第三层是在普轨地段找一状态良好的钢轨接头（不能使用绝缘接头，叉趾叉跟接头，异型接头和轨面状态不良的接头）对设定不合适的探伤灵敏度进行修正，一般要求70°探头接头上一、二次波报全；37°探头孔波的80%提高20~25dB，做为37°探头现场探伤灵敏度；0°探头利用钢轨底面回波调节现场探伤灵敏度，轨底回波高80%，提高8~10dB，做为0°探头现场探伤灵敏度。
(二)、影响探伤灵敏度的因素1.调整探伤灵敏度的时机很重要，我们通常调整灵敏度都放在钢轨探伤仪保养之后进行，这样有几点不好：一是错过了钢轨探伤仪最佳调整状态。
仪器在线路上推行了一个月，各个探头保护膜都已经磨得很薄，有的探头架甚至发生了移位，许多部件都已松动，我们这时候调整仪器状态校验灵敏度并记录，得出仪器的各项数据都比较准确。

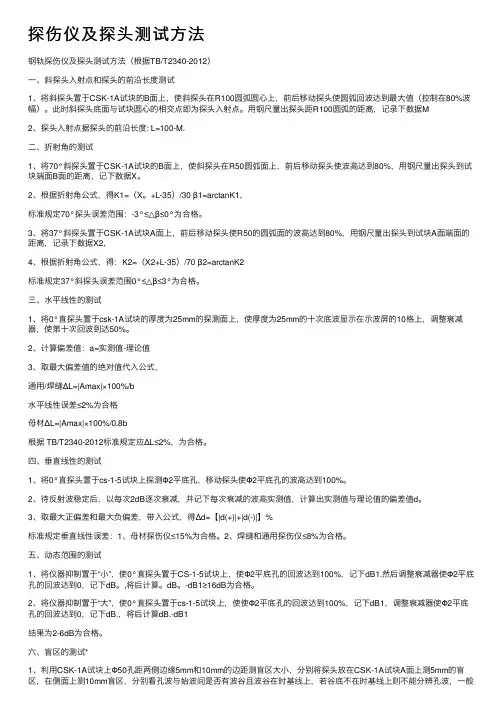

探伤仪及探头测试方法
探伤仪及探头测试⽅法钢轨探伤仪及探头测试⽅法（根据TB/T2340-2012）⼀、斜探头⼊射点和探头的前沿长度测试1、将斜探头置于CSK-1A试块的B⾯上，使斜探头在R100圆弧圆⼼上，前后移动探头使圆弧回波达到最⼤值（控制在80%波幅）。
此时斜探头底⾯与试块圆⼼的相交点即为探头⼊射点。
⽤钢尺量出探头距R100圆弧的距离，记录下数据M2、探头⼊射点据探头的前沿长度: L=100-M.⼆、折射⾓的测试1、将70°斜探头置于CSK-1A试块的B⾯上，使斜探头在R50圆弧⾯上，前后移动探头使波⾼达到80%，⽤钢尺量出探头到试块端⾯B⾯的距离，记下数据X。
2、根据折射⾓公式，得K1=（X。
+L-35）/30 β1=arctanK1，标准规定70°探头误差范围：-3°≤△β≤0°为合格。
3、将37°斜探头置于CSK-1A试块A⾯上，前后移动探头使R50的圆弧⾯的波⾼达到80%，⽤钢尺量出探头到试块A⾯端⾯的距离，记录下数据X2，4、根据折射⾓公式，得：K2=（X2+L-35）/70 β2=arctanK2标准规定37°斜探头误差范围0°≤△β≤3°为合格。
三、⽔平线性的测试1、将0°直探头置于csk-1A试块的厚度为25mm的探测⾯上，使厚度为25mm的⼗次底波显⽰在⽰波屏的10格上，调整衰减器，使第⼗次回波到达50%。
2、计算偏差值：a=实测值-理论值3、取最⼤偏差值的绝对值代⼊公式，通⽤/焊缝ΔL=|Amax|×100%/b⽔平线性误差≤2%为合格母材ΔL=|Amax|×100%/0.8b根据 TB/T2340-2012标准规定应ΔL≤2%，为合格。
四、垂直线性的测试1、将0°直探头置于cs-1-5试块上探测Φ2平底孔，移动探头使Φ2平底孔的波⾼达到100%。
2、待反射波稳定后，以每次2dB逐次衰减，并记下每次衰减的波⾼实测值，计算出实测值与理论值的偏差值d。
钢板超声波探伤时扫描速度和灵敏度的调节方法
钢板超声波探伤扫描速度和灵敏度的调节方法1、钢板探伤时探头的选择当所探伤的钢板厚度T≤20 mm 时，选择双晶直探头，探头的焦点位置根据所探板厚来确定；若钢板厚度T>20 mm时，选择单晶直探头，晶片尺寸为φ14-20 mm。
钢板较薄时选择φ14探头，较厚时选φ20 mm。
2、钢板超声波探伤时扫描速度调节方法2.1 试块的选择当所探伤的钢板厚度T≤20 mm 时，试块选用阶梯试块。
若钢板厚度T>20 mm时，根据所探钢板的厚度按照JB/T4730—2005要求选用不同尺寸的平底孔试块。
2.2 模拟超声波探伤仪扫描速度的调节2.2.1 板厚T≤20 mm时，用双晶直探头。
调节步骤：⑴探头的连接：将双晶探头的两根连线分别接在仪器的两个输出插座上，再将探头的检测方式旋钮放到一收一发方式。
⑵将双晶直探头放在阶梯试块与所探板厚相同或相近的台阶上，找到试块台阶的一次底波和二次底波，在一般情况下扫描比例选择为1∶1。
⑶调节仪器的水平旋钮，将台阶的一次底波先调到仪器荧光屏水平刻度相对应的位置，如10 mm。
然后调节仪器的深度粗调和微调旋钮，将台阶的二次波调到相应的位置，如20 mm。
（在这里需要着重强调一点就是：要正确判断试块台阶的一次底波和二次底波，不能把质量不好的双晶直探头的固有波判断为试块台阶的二次波。
）在调节的过程中常常会遇到二次波调不到相应的位置，这时就要改变仪器的深度粗调旋钮，然后反复调节深度微调旋钮，使二次波最终调到相应的位置。
⑷按上述方法调节好扫描速度后，始脉冲会自动移到仪器荧光屏以外。
为了验证扫描速度调整是否准确，可在阶梯试块上不同的台阶上测试其厚度。
2.2.2 板厚T>20 mm 时，用单晶直探头，晶片直径φ14-20mm。
调节步骤⑴将探头线与仪器的输出插座连接，探头的方式选择单收发方式。
⑵将探头放在CSK-ⅠA试块25mm厚的面上，找到试块的1-4次底波，调节仪器的粗调和微调旋钮，将1次波和4次波分别调到仪器扫描线的25和100处，此时按深度1∶1的扫描速度就调节好了。
钢轨超声波探伤仪器GT-2性能测试方法
4.调节零点数值 （显示声程为100mm ）
5.读取零点的读数（ⅹⅹus），存入备用
37°探头灵敏度余量测试
1.在WGT-3试块上测试Φ 3×65横通孔（回波80%），
记下增益值，灵敏度余量 S = 总增益dB — 增益值
2.要求S ≥ 40 dB
横通孔：Φ 3 × 65
试块
70°+70°组合探头零点测试
度探头探测示意图
0°探头灵敏度余量测试
1.在WGT-3试块上测试底面（回波80%） ，记下增益值 2.计算：灵敏度余量 S = 总增益dB — 增益值
（ 要求S ≥ 36 dB）
试块
37°探头零点的测试
1.将探头接到4或5通道并置于CSK-I试块上对准R100曲面 2.关闭B闸门,用A闸门测读回波位置数据 3.移动探头使显示回波至最高值,调整增益使回波达到80%
进行检测 ◆ 仪器工作在校准状态，抑制大 采用推荐条件10的补偿曲线
GTS-60试块
0°探头缺陷检出能力
◆ 0°探头探测GTS-60试块底面回波
在回波达到80％时记下增益值为S1 检出能力(90-S1)dB 要求检出能力≥24dB
0°探头信噪比
◆ 信噪比测量，在上述状态下
回波达到80％时，探头不动，提高增益 使闸门内噪声达到80％时，增益值为S2
探伤基准灵敏度的设定
（直 70°探头 ）
探测GTS-60加长试块上轨端部，距轨面深35mm的Φ 4平底 孔，波高达80％。
探伤基准灵敏度Байду номын сангаас设定
( 0°探头 )
探测GTS-60加长试块上第二螺栓孔，使螺孔波与5mm水平裂纹 波波高等高达80％。
1.探头接到1（或1A、3、3A）通道
钢轨探伤仪及探头检测方法
用直尺测量两探头中心到基准线的
a1垂直距离a1、a2。当两探头中心在
基准线同侧时，a1、a2之差为组合
a2探头的相对偏差，在异侧时，a1、a2之和为组合探头的相对偏差。
钢轨探伤仪测试方法
一、水平线性：≤2%
1、将仪器的发射端与检定仪的输入端连接、将仪器的接收端与检定仪的输出端连接。或连接0º探头并置与阶梯试块上。
八、探测范围：
1、横波探测范围的检测：
仪器处于水平线性测试状态，轨型调到60或75上，将0º探头连接至横波探测通道并置于IIW试块的91mm探测面上。调整仪器使第一至第五次底面回波分别对准水平刻度的2、4、6、8、10格，则此时仪器的探测范围为250mm（同时仪器的水平线性合格）；将轨型开关调整到43、50处，调整仪器使第二次和第四次底面回波分别对准水平刻度的5和10格，则此时仪器的探测范围为200mm。
3、被检仪器抑制置最大，调整仪器使单波幅度达到100%，然后调衰减器增大衰减量使回波减小到刚能辨认出为止。其间衰减器的衰减量变化值即为抑制大时的动态范围。
抑制大时的动态范围：2～6dB
七、阻塞范围：
将被检仪器抑制置最大，用直探头探测阶梯试块50mm厚度处，使该处底波达到满刻度的80%，然后将灵敏度提高2dB，再探测阶梯试块20mm厚度处。此时底波达到或超过满刻度的80%为合格，小于80%为不合格。
△W3=WB-W3≤12dB△W4=WB-W4≤8dB
3、70º探头测试采用WGT-3试块（或长度250mm的DB-H2试块），以机油为偶合剂，被检探伤仪抑制开关置最小或关。对试块上10-70mm深度的横通孔探测不少于6个，调整衰减器使回波幅度达到80%。此时衰减器最大读数与最小读数之差即为△W5。
4.2钢轨探伤仪参数调整
按【校准】进入校准界面，按F1【通道】键选择通道项，旋转万能旋钮选定要校准灵敏度的通道，再按F2【增益】键选定增益。 1、1A、3、3A通道的增益的设定值按现有的探伤工艺的70°来设定，4、5通道按探伤工艺的37°来设定，6通道按探伤工艺的0°来设定，2、2A通道按直打70°探伤方法设置灵敏度。调整过程中注意“检测补偿”，F3【补偿：开】时，系统总增益为增益和检测补偿之和，F3【补偿：关】时，系统总增益为增益值。在检测界面中，基准增益是不能调整的，只能调整轨面补偿增益值。按【增益】键切换每个通道的轨面补偿值，旋转万能旋钮调整对应通道的轨面补偿增益值。
斜打70°探头（1、1A、3、3A通道）灵敏度调整
高灵敏度经验法（无缝线路）：尽量提高增益值，将仪器推至焊缝处，看4个斜探头通道焊筋的显示情况，要求4个探头均显示焊筋波，观看B显，若多个探头通道的焊棱波显示图形长短不齐，以显示较长的焊棱图形为基准，提高显示较短的焊棱图所对应通道增益进行修正，直至各个图形等长，特殊说明图中引用的10型仪器6A也为斜打70°探头。
现场法（有缝线路）：找到轨端断面波，在无杂波的情况下，尽量开高灵敏度（刚冒一点杂波就好）。现场法（无缝线路）：将仪器探头推至到无伤损处，抑制至于关闭状态，提高灵敏度使母材晶粒均匀反射波幅（即：草状波幅度）为满幅的15-20%，然后将抑制开启。
37°探头（4、5通道）灵敏度调整（1）
试块法：在GTS－60或GTS－60C加长测试轨上，用37°探头检测二孔3mm上裂纹时，让螺孔波和上裂纹波两波等高，再提高3-4dB，并保证上裂纹波位移不少于4个小格。探测轨底深3mm的横向裂纹和一孔3mm下裂纹，其回波位移量应不小于4个小格，尽可能发现三孔25°上裂纹。
37°探头闸门调整
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢轨探伤仪灵敏度测试
一、室内灵敏度余量测试
1、仪器工作状态的调节
（1）“抑制”开关“大”，增益开关“最大”，打开仪器电源开关，将一起灵敏度置于最大。
（2）保持仪器噪声电平为10%，记录此时的衰减器读数S
0。
2、测试方法
（1）0°探头以WGT-3试块110mm底面，37°和70°探头以WGT-3试块深65mmφ3横孔。
（2）探头与试块侧面保持平行，找到各探头的最大波高处，调节衰减器使波高为80%，记录此时的衰减器读数S1。
（3）灵敏度余量S= S1- S。
核伤的定位定量
轨型选择开关“50”时（横波声程200mm，水平距离18mm/每格，垂直距离7mm/每格）。
伤损距探头入射点的水平距离：L = 起波刻度×18mm；伤损距轨面距离：H=起波刻度×7mm。
轨型选择开关“60”时（横波声程250mm，水平距离23mm/每格）。
伤损距探头入射点的水平距离：起波刻度×23mm。
现场调节探伤灵敏度
1、70°探头：在钢轨断面波前没有杂波的前提下，尽量提高灵敏度。
2、37°探头：螺孔波达80%，50kg/m钢轨增益14dB，60kg/m钢轨增益16dB。
3、0°探头：底波达80%，增益8dB。
4、双35°探头：轨腰8mm导线孔，探头有3mm的失波报警移位。
