汽轮机大修网络图

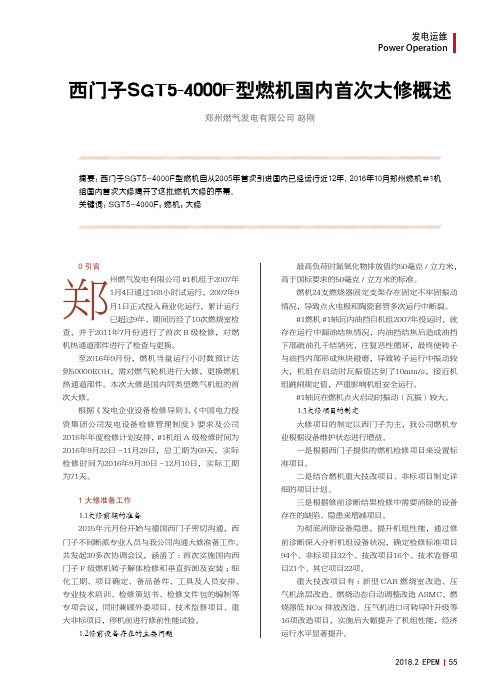

西门子SGT5-4000F型燃机国内首次大修概述
2018.2 EPEM 55发电运维Power Operation0 引言郑州燃气发电有限公司#1机组于2007年1月4日通过168小时试运行，2007年9月1日正式投入商业化运行，累计运行已超过9年。
期间历经了10次燃烧室检查，并于2011年7月份进行了首次B 级检修，对燃机热通道部件进行了检查与更换。
至2016年9月份，燃机当量运行小时数预计达到50000EOH，需对燃气轮机进行大修，更换燃机热通道部件。
本次大修是国内同类型燃气机组的首次大修。
根据《发电企业设备检修导则》、《中国电力投资集团公司发电设备检修管理制度》要求及公司2016年年度检修计划安排， #1机组A 级检修时间为2016年9月22日~11月29日，总工期为69天。
实际检修时间为2016年9月30日~12月10日，实际工期为71天。
1 大修准备工作1.1大修前期的准备2015年元月份开始与德国西门子密切沟通，西门子不间断派专业人员与我公司沟通大修准备工作。
共发起30多次协调会议，涵盖了：首次实施国内西门子F 级燃机转子解体检修和垂直拆卸及安装；细化工期、项目确定、备品备件、工具及人员安排、专业技术培训、检修策划书、检修文件包的编制等专项会议，同时兼顾外委项目、技术监督项目、重大非标项目，停机前进行修前性能试验。
1.2修前设备存在的主要问题西门子SGT5-4000F 型燃机国内首次大修概述郑州燃气发电有限公司 赵刚摘要：西门子SGT5-4000F型燃机自从2005年首次引进国内已经运行近12年，2016年10月郑州燃机#1机组国内首次大修揭开了这批燃机大修的序幕。
关键词：SGT5-4000F；燃机；大修最高负荷时氮氧化物排放值约50毫克/立方米，高于国标要求的50毫克/立方米的标准。
燃机24支燃烧器固定支架存在固定不牢固振动情况，导致点火电极和陶瓷套管多次运行中断裂。
#1燃机#1轴瓦内油挡自机组2007年投运时，就存在运行中漏油结焦情况，内油挡结焦后造成油挡下部疏油孔干结堵死，往复恶性循环，最终使转子与油挡内部形成焦块碰磨，导致转子运行中振动较大，机组在启动时瓦振值达到了10mm/s，接近机组跳闸规定值，严重影响机组安全运行。
鄂州电厂2机大修一级进度网络图
、吹灰器、风箱、二次风道、风门、燃烧油系统及火检风机检修，空预器及火检风机试转，各风门的调试，48天内全部完工
、引风机、一次风机）检修，油站试转，50天内全部完工
湖北能源集团鄂州发、给煤机、磨煤机油系统、风粉管道及挡板）检修，油站试转，48天内全部完工
阀门（大型阀门、汽包区、炉膛下联箱区、竖井区、低过区、屏过区、末过区、省煤器区、再热器区、炉本体吹灰区、空预器吹灰区、气动门、
全部完工具备锅炉水压试验
DEH改造
#2机中性点PT、
发电机中性点、PT、避雷器检修试验
验执行器调整
220KV配电装置检修、试验
电除尘整流变、隔离开关检修、
高压电动机检修、预试
保护装置检验
氧化风、排水坑、工艺水系统设备检修
真空皮带脱水系统设备检修
增压风机、烟风道、挡板门系统检修
制浆供浆系统、事故浆液系统、废水系统设备检修
鄂州发电有限公司2013年#2机组大修一级
煤粉燃烧器、就地控制柜的安装、电缆铺设、 DCS卡件安装
安装、转子找正、驱动部件检修及换油等复（其中包括热处理、无损检测等)
电气试验电除尘调压柜检修试验
机组110V、220V直流系统检修
励磁调节器试验机组低压配电装置检修43
置检验
修一级网络进度图
发电机端盖装复
空预器调试及
59。
汽轮机检修三措两案之欧阳地创编
4号汽轮机本体检修三措两案徐塘发电有限责任公司2017年01月01日4号汽轮机本体检修三措两案会签表总工程师：____________ ________年____月____日安监部：____________ ________年____月____日分管主任：____________ ________年____月____日点检长：____________ ________年____月____日点检员：____________ ________年____月____日江苏徐塘发电有限责任公司1．工程概况1.1 项目名称：徐塘发电有限责任公司4号汽轮机大修机组容量：300MW1.2 工程性质：标准性A级检修1.3 工程规模：汽轮机高中压缸、低压缸本体解体大修、汽轮机危机保安系统解体大修、汽轮机中低压连通管拆装、调节保安系统解体大修等。
1.4 工期要求：50天1.5 工程涉及的主要单位：江苏徐塘发电有限责任公司设备部、外委单位1.6 本方案编制的依据：《电力建设施工及验收技术规范》《火电施工质量检验及评定标准》；《电力建设工程施工技术管理制度》；《火力发电厂设计技术规程》；《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2002；《质量管理与质量保证》系列标准（GB/T19000-19004，ISO9000-9004）；2．组织措施2.1 施工现场组织机构：施工单位将在徐塘发电有限责任公司成立检修项目部，全面负责本工程的检修，组织机构如下：项目经理：安全主管：汽机主管：汽机专工：锅炉主管：锅炉专工：电气主管：电气专工：2.2 为保证工程进度如期实现，施工单位将从组织保障、资源配置、计划编制、计划过程检查与控制、协调管理等方面采取措施，在保证工程安全、质量的前提下，保质保量地完成本次汽机本体大修工作。
2.3 工程管理人员：负责技术措施的制定，现场组织施工的协调，技术把关及内部验收，进度控制、调整，安全、文明生产管理和现场指挥等。
发电机组修后检修资料整理和归档
发电机组修后检修资料整理和归档检修基本资料管理是保证企业检修管理体制正常运行，直接反映企业管理水平的一项基础性管理工作。
发电企业应建立完善的管理规章制度，成立资料管理部门进行专人管理。
修后资料整理和归档既是一项基础性管理工作，也是机组检修工作的重要内容。
良好的资料整理和归档管理，便于日后查阅、追溯和综合分析，也可以帮助我们总结经验，促进机组检修管理的持续改进，进一步提高管理水平。
检修资料整理和归档的原则是：全面性，要将有保存价值的资料全部整理归档；系统性，检修资料要按系统分类保存；可追溯性，质量控制文件要妥善保存，便于日后追溯；有效性，归档的文件资料应符合GB/T19001质量管理标准的要求；实用性，要筛选不具备保存价值的文件，保存有价值的资料文件；先进性，充分发挥计算机管理优势，最大限度降低资料纸面保存。
一、检修资料分类机组检修资料根据其特点及形成时间，总体分为三大类：1．检修准备阶段文件（1）计划性文件：1)检修项目计划；2)外包项目计划；3)技术监督、锅炉压力容器监督计划；4)质量控制计划；5)机组检修备品材料计划；6)工器具、安全用具计划；7)检修前机组试验项目计划；8)厂家及专业配合计划；9）机组检修准备阶段全过程管理程序。
（2）操作性文件：1）合同与技术协议；2）可研报告；3）技术备忘（来往传真、会议纪要、设计变更）；4) 检修项目变更申请；5) 设备异动申请；6) 机组设备修前状态分析报告7) 机组设备运行分析报告；8) 现场定置管理图；9) 机组整体试运行及总启动大纲。
10)修前检修作业文件包；单独编制的重大技术改造或特殊项目的安全技术组织措施；11)检修项目进度与网络图。
（3）管理性文件：1)检修规程；2)各项检修考核细则（检修管理、质量、文明生产等考核办法）；3)检修工艺纪律；4)检修作业文件包及其使用管理规定。
（4）其他文件：1)检修前缺陷统计2)机组检修开工报告单2．检修过程阶段文件（1）修中检修作业文件包及其附件（调试记录、质量缺陷报告、再鉴定单、不符合项报告、施工质量整改通知单等）（2）设备异动竣工报告；（3）设备定期检修项目延期申请单（4）设备检修项目变更申请单（5）其它现场记录资料；3．检修总结阶段文件（1）重大特殊项目的技术措施及施工总结；（2）改变系统和设备结构的设计资料和图纸；（3）质量监理报告；（4）检修技术记录和检修专题总结；（5）检修工时、材料消耗统计资料；（6）质量监督验收资料；（7）检修前、后机组热效率试验报告；（8）汽轮机检修前、后调速系统特性试验报告；（9）汽轮机叶片频率试验报告；（10）重要部件材料和焊接试验、鉴定报告；（11）修后检修作业文件包及其附件；（12）设备试运行记录；（13）各专业检修交代；（14）项目后评估报告；（15）冷热态验收总结评估报告；（16）机组检修竣工报告单；（17）机组检修总结报告。
