发电机转子集电环更换安全、技术要求通用范本
更换发电机集电环指导书
更换发电机集电环指导书目次1目的................................................................................................22适用范围 (23)工作成员职责....................................................................................24工作成员资质及配备...........................................................................5检修内容 (36)质量标准>标准 (37)引用文件 (38)监视和测量装置汇总表........................................................................39使用的工器具汇总表...........................................................................310备品、备件及材料汇总表.....................................................................411作业过程 (51)2检修过程问题记录表...........................................................................713检修技术数据记录表 (814)更换备品、备件及使用消耗性材料记录...................................................915质量验收卡 (10)发电机转子集电环及碳刷检查作业指导书1目的保证发电机转子集电环及碳刷检查工作符合工艺质量和文明生产管理要求，并保证该工作全过程无不安全情况发生。
发电机穿转子安全技术措施交底
发电机穿转子安全、技术、组织措施编制：审核：批准：石河子天富水利电力工程有限责任公司检修安装分公司2015年04月27日号机A级检修发电机穿转子安全、技术、组织措施工作任务：号机发电机穿转子时间：年月日施工单位：石河子天富水利电力工程有限责任公司检修安装分公司组织措施：施工总安全负责人：工作负责人：工作成员：南侧工作人员北侧工作人员记录、工具员起重负责人：发电机穿转子起吊过程由统一指挥安全措施：1、在发电机周围划出工作区，挂警告牌。
2、检查穿转子用的专用工具应完好、无损，并符合要求。
3、检查行车的电气和机务设备动作正常，负载试验合格；穿转子过程中行车的抱闸处由行车维护人员设专人监护。
4、钢丝绳符合要求，试验合格；倒链检查合格；转子横向托架符合要求。
5、参加检修工作人员进行安全教育和技术培训，达到上岗条件。
6、进入发电机膛内必须穿连体工作服、软底鞋，衣服严禁纽扣。
7、发电机膛内要铺上胶皮保护；8、进入发电机检修区域内，携带检修工具必须进行登记，防止遗留在发电机内。
9、穿转子的起重工作，必须有专业人员担任，起重指挥只能由一人担任。
10、穿转子时，认真检查气隙均匀，防止定转子互相碰撞、摩擦。
11、转子在发电机外要调整至水平，待气隙均匀后，方可将转子穿入定子膛。
12、在穿转子时钢丝绳不能触及轴颈、集电环；转子起吊处要做好保护措施；在起吊、放置与移动转子时，禁止从护环处起吊或以护环做支点。
13、所有参加穿转子的人员个人物品必须交由工具员进行保管。
14、发电机穿转子的安全监护工作由检修公司安全员负责.15、发电机穿转子工作必须在各级领导签字验收后方可起吊。
16、汽机与电气监护人员已在行车上。
汽机人员：电气人员：技术措施：1、电气部分检修前测量及检查试验工作已全部结束。
2、发电机内部清扫已全部完成，具备穿转子条件。
3、发电机转子清扫及检查已全部完成，具备穿转子条件。
4、发电机转子已盘至大齿垂直地面的位置。
5、发电机轴瓦研磨测量已全部结束，并已具备安装条件。
发电机转子组装及安装安全作业指导书
发电机转子组装及安装安全作业指导书编制：审核：批准：为了确保在水电站机电设备安装工程施工中，发电机转子的组装与安装工作时设备及施工人员的安全与健康，特制定本作业指导书。
2使用范围本作业指导书适用于水电站水轮发电机转子的现场组装（装配）与安装工作。
3转子组装及安装流程图转子组装及吊装流程图4危险源辨识见附表1-15风险评价见附表1-26发电机转子组装及安装控制措施6.1一般控制措施6.1.1所有参加施工作业的人员应严格按劳保规定着装，并正确使用劳动保护用品；6.1.2特种作业人员必须持有效证件方能上岗，非特种作业人员不得从事特种岗位作6.1.3施工人员应严格遵守安全操作规程，并服从安全管理人员的管理；6.1.4安全人员应定期在现场巡视，发现违规现象应及时制止和处理；6.1.5施工设备、工器具等应定期检查和维护、保养；6.1.6施工作业前应做好安全技术交底工作，并按要求做好记录；6.1.7做好“三工”活动和班前“危险预知”活动并做好记录。
6.2具体控制措施6.2.1施工准备6.2.1.1机加工、电气设备、电动工具、电气焊等设备在使用前必须进行安全检查，确认合格后方能使用。
6.2.1.2电源应采用专用的电源接线板，并严格按要求进行操作。
6.2.1.3设备操作人员应严格按照设备操作规定进行操作，严禁违规操作。
6.2.1.4施工场地内的易燃易爆物品应严格按规定放置，并在场地内放置一定数量的灭火器。
6.2.1.5焊接作业前应对焊机进行检查，发现漏电情况时应及时通知相关人员进行处理，焊把线连接处不得有接头外露现象，在潮湿施工场地进行作业时，应带绝缘手套作业，雨天严禁露天进行焊接作业。
6.2.1.6焊缝打磨时必须戴防护镜，打磨方向不得对准其他工作人员。
6.2.1.7焊接、切割作业前应清理周围的易燃易爆物或采取隔离措施，作业点应与氧气、乙炔保持安全距离，正确操作避免回火，对乙炔瓶存在漏气现象的必须及时处理或更换。
更换电机安全作业规程范文（二篇）

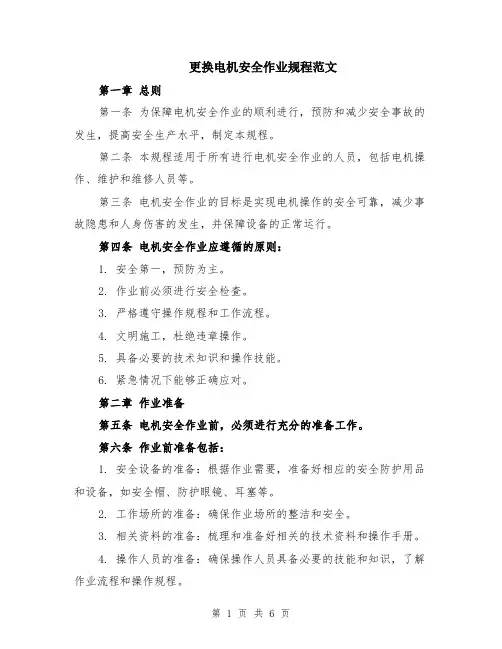

更换电机安全作业规程范文第一章总则第一条为保障电机安全作业的顺利进行，预防和减少安全事故的发生，提高安全生产水平，制定本规程。
第二条本规程适用于所有进行电机安全作业的人员，包括电机操作、维护和维修人员等。
第三条电机安全作业的目标是实现电机操作的安全可靠，减少事故隐患和人身伤害的发生，并保障设备的正常运行。
第四条电机安全作业应遵循的原则：1. 安全第一，预防为主。
2. 作业前必须进行安全检查。
3. 严格遵守操作规程和工作流程。
4. 文明施工，杜绝违章操作。
5. 具备必要的技术知识和操作技能。
6. 紧急情况下能够正确应对。
第二章作业准备第五条电机安全作业前，必须进行充分的准备工作。
第六条作业前准备包括：1. 安全设备的准备：根据作业需要，准备好相应的安全防护用品和设备，如安全帽、防护眼镜、耳塞等。
2. 工作场所的准备：确保作业场所的整洁和安全。
3. 相关资料的准备：梳理和准备好相关的技术资料和操作手册。
4. 操作人员的准备：确保操作人员具备必要的技能和知识，了解作业流程和操作规程。
第三章作业操作第七条电机安全作业必须按照操作规程和相关安全要求进行。
第八条作业前应进行必要的安全检查，包括但不限于：1. 电机的运行状态是否正常。
2. 电机的接地情况是否良好。
3. 电机周围是否存在危险物品。
4. 电机的相关设备是否符合要求。
第九条电机安全作业操作过程中应注意以下事项：1. 操作人员必须戴好安全帽，穿戴好相应的防护设备。
2. 禁止戴手套进行操作，以免发生危险。
3. 操作前必须切断电源，并采取相应的断电措施。
4. 禁止超负荷运行电机，以免引发火灾和其他事故。
5. 严禁操作人员私自打开电机的防护装置。
第四章应急处理第十条在电机安全作业过程中，如出现紧急情况应立即采取相应的措施。
第十一条紧急情况处理应根据不同情况采取相应措施，包括但不限于：1. 迅速切断电源，避免更大的事故发生。
2. 报警通知相关人员，并组织撤离。
#1发电机抽、穿转子安全技术措施
#1发电机抽、穿转子安全技术措施一、工作内容：根据#1发电机大修的检修内容安排，为进行定子槽楔、线棒检查、测量转子膛外阻抗等工作需抽出#1发电机转子。
为保证抽、穿转子过程中人员和设备的安全，制定本安全技术措施。
二、工作时间：201x年xx月xx日（如因运方或天气原因无法进行时，时间顺延）三、现场小组：总指挥：指挥：现场监护：工作负责人：工作班成员：四、工作地点：#1发电机本体处五、安全技术措施：工作条件：将#1发变组转检修；汽机人员拆除#4瓦瓦座固定螺栓及相关润滑油管道，抽转子时需将#3瓦翻出；热工人员拆除与#4瓦座相连的相关测点接线；电气人员拆除主、副励磁机相关电缆、碳刷接线。
1.抽转子前的准备工作及注意事项1.1将搁放转子的专用枕木放好在八米平台上。
1.2将专用假轴、联接螺丝等专用工具准备齐全。
1.3吊起转子时吊装带不能碰在轴或护环上，轴径和护环在起吊时不能作为受力点。
1.4抽转子时应缓慢进行，并严格监视空气间隙，严防转子摆动碰伤定子线棒、铁芯。
并注意不得将转子直接放在定子上，以免压坏定子铁芯和线圈。
1.5进入发电机定子膛内的人员必须穿专用工作服和工作鞋。
不得将带有金属的物品带入定子膛内。
1.6发电机内部照明应使用36伏以下安全电压。
1.7测量励磁机各部间隙并做好记录，拆除励磁机。
1.8测量小端盖与轴之间的间隙并作好记录，拆除小端盖。
1.9测量大端盖导风圈与转子风扇之间的间隙并做好记录。
拆除大端盖，测量定、转子间隙并做好记录。
2.抽转子2.1抽转子前，应在定子端部绕组上垫上塑料垫或羊毛毡，以防擦伤定子绕组。
2.2为不伤害转子小齿和线圈，应检查并调整转子大齿，使之在上下位置。
2.3抽转子过程中，人员的分工要明确，发电机的汽、励两侧均应安排两位有经验的人员监视定、转子的间隙，一人扶假轴、一人看水平，左右两侧各有一人传递命令，一人为总指挥，严禁他人乱指挥。
2.4装好假轴。
2.5用#1行车大钩吊起转子汽侧，让汽机人员拆走#3瓦。
发电机转子集电环更换安全、技术要求范文（二篇）
发电机转子集电环更换安全、技术要求范文发电机转子集电环的更换是发电机维修中非常重要的一项操作。
该操作需要严格遵守安全规范，并具备一定的专业技术。
下面将就发电机转子集电环更换的安全和技术要求进行详细阐述。
一、安全要求1. 工作条件：在更换转子集电环时，必须确保工作者处于安全的工作条件下。
工作台面应保持坚固和平整，避免出现滑倒或摔伤的情况。
2. 空气质量：工作现场的空气质量必须符合相关标准，以确保工作者的健康和安全。
3. 个人防护措施：工作者应穿戴符合安全要求的个人防护装备，包括安全帽、防护眼镜、防护手套等，以降低事故和伤害的风险。
4. 电气安全：在更换转子集电环的过程中，必须保证发电机处于断电状态，并使用绝缘工具进行操作。
5. 操作规范：工作者必须按照相关操作规范进行操作，不得随意更换或拆卸发电机的零部件。
二、技术要求1. 结构分析：在更换转子集电环之前，工作者应对发电机的结构进行分析和熟悉，了解转子集电环的位置和更换方式。
2. 转子拆卸：首先，工作者应将发电机的转子拆卸下来。
在此过程中，应使用合适的工具和方法，避免对发电机造成不必要的损坏。
3. 集电环解除：工作者需要将旧的转子集电环从转子上解除。
这一步骤需要小心操作，避免对转子或其他零部件造成损坏。
4. 清洁处理：在安装新的转子集电环之前，工作者需要将转子和转子轴进行清洁处理。
清洁应使用合适的清洗溶剂，确保零件表面洁净无污物。
5. 安装新集电环：将新的转子集电环安装到转子上，需要注意对集电环的方向和位置进行正确的判断。
安装集电环时，应确保其与转子轴的配合间隙符合要求。
6. 固定和检测：安装完新的集电环后，工作者需要将转子和集电环固定，并进行必要的检测和调试，确保集电环的安装质量和性能。
7. 资料记录：在完成转子集电环更换后，工作者应及时记录整个操作过程和结果，以备日后的参考和整理。
在进行发电机转子集电环更换之前，工作者必须参加相关的培训课程，并具备一定的专业技术。
发电机转子集电环更换安全、技术要求
行业资料：________ 发电机转子集电环更换安全、技术要求单位：______________________部门：______________________日期：______年_____月_____日第1 页共7 页发电机转子集电环更换安全、技术要求目的为保证发电机转子集电环更换工作顺利进行,更换质量符合要求，特制定此安全、技术要求。
适用范围发电机转子集电环的更换工作。
3．依据标准《俄产发电机检修技术导则》。
汽轮机电机修理手册。
《TBB-500-2EY3型三相同步汽轮发电机技术说明和运行规程》4.技术要求内容4.1工器具，备件、材料准备到位。
4.2使用钢板尺和游标卡尺详细测量集电环拆卸前的尺寸和相对位置标记并记录。
1）测量内外两集电环之间的距离尺寸。
2）测量集电环端面到套筒端面之间的距离尺寸。
3）测量集电环对转子轴的轴向位置尺寸（从集电环端面到最近的轴尾部轴肩的距离）。
4）测量集电环对地绝缘电阻的数值并做记录。
5）在拆卸部件和待装部件上打入钢字头标记，以免错装、漏装。
4.3拆卸励磁机侧半联轴器，风扇和集电环等部件时，要做好安全防护及防火措施。
并将拆卸的部件按定置图要求放置到检修场所，并妥善保管。
第 2 页共 7 页4.4拆装联轴器、集电环，风扇等部件时一定要严格执行下表温度控制要求，避免超温造成设备损坏。
加热温度控制要求：零件名称加热温度℃安装时拆卸时集电环端半联轴器250～270270～300集电环250～270260～280集电环侧风扇环200～220220～2404.5联轴器、风扇环、集电环等部件拆除时，用力要均匀避免蛮力造成部件损坏。
4.6拆卸集电环后测量并检查、清理环下云母绝缘层。
使用5mm厚环氧绝缘套筒，替代原云母绝缘层，并保证与集电环铜套内径合理装配（此公差配合尺寸需施工单位依据现场集电环装配的实际情况核算、确定）。
4.7检查内外集电环引线，导电螺钉和压紧螺钉，对损坏的部件进行更换。
发电机转子护环拆装方案
6号发电机转子护环拆装工艺方案一、本次工作所须工具：1.1 扒护环工具一套1.2 收环键工具（由制造厂家提供）1.3 枕木8块1.4 大号烤把10把，氧气带乙炔带、氧气表乙炔表各十套1.5 手枪式红外线点温计一把1.6 悠锤2把及吊悠锤麻绳各两根（每根20M）1.7 18寸大活口扳手两把， M12×100螺钉24个M12垫圈24个、M20垫圈24个1.8 12寸活口扳手1把、手锤2把、克丝钳子1把、记号笔1支、偏铲1把。
二、所需材料2.1石棉布 10米、6号线及8号线各15米2.2氧气及乙炔足量（最少各10瓶）三、转子接地点检测3.1用直流压降法确定接地点Lx=U1L/(U1+U2)式中Lx――正极滑环到接地点绕组长度U1-－－正极滑环对地电压U2――负极滑环对地电压L――绕组总长度3.2用开口变压器法的相角度变化确定接地点。
3.3用大电流烧接地点阻值为零的方法找接地点。
四、扒、装护环工艺4.1将扒护环工具清理干净装于转子本体上4.2用偏铲在护环与中心环口轻刻一个标记，做回装护环时的标记用4.3用固定中心环工具将中心环固定住。
4.4用M12的螺钉将中心环内的弹簧取回4.5用收环键工作将护环环键收紧，收到位。
用测量深度尺测量尺寸和敲击声来判断环键收到位与否4.6用8把烤枪，每个人分好工，按部位加热护环，枪的火要不停的扫动，不允许有过烧点，主要加热护环与中心环的止口处。
4.7随时用点温计测量，护环的温度达到260℃－270℃时用螺杆顶护环，当护环脱离止口时，用吊车将护环吊出。
4.8护环要立放，并用石棉布盖上，让其缓慢进行冷却到室温。
4.9护环绝缘瓦要编好号方可取下。
4.10护环的安装与其拆除工艺相反。
五、安全措施：5.1开工前应联系化学测量现场的氢气含量。
由工作负责人填写第一种工作票，安全措施应正确完备、危险点控制措施应符合现场实际情况，办理工作票时应严格履行工作票手续，开工前对工作组成员交待现场安全措施及注意事项。
