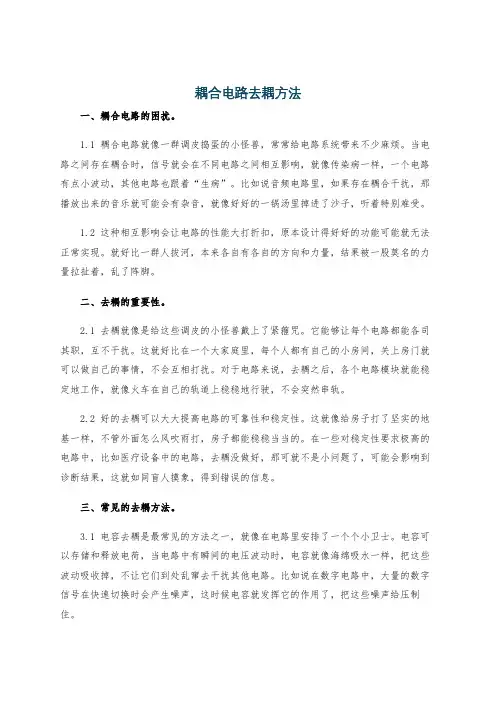

耦合电路去耦方法
耦合电路去耦方法一、耦合电路的困扰。
1.1 耦合电路就像一群调皮捣蛋的小怪兽，常常给电路系统带来不少麻烦。
当电路之间存在耦合时，信号就会在不同电路之间相互影响，就像传染病一样，一个电路有点小波动，其他电路也跟着“生病”。
比如说音频电路里，如果存在耦合干扰，那播放出来的音乐就可能会有杂音，就像好好的一锅汤里掉进了沙子，听着特别难受。
1.2 这种相互影响会让电路的性能大打折扣，原本设计得好好的功能可能就无法正常实现。
就好比一群人拔河，本来各自有各自的方向和力量，结果被一股莫名的力量拉扯着，乱了阵脚。
二、去耦的重要性。
2.1 去耦就像是给这些调皮的小怪兽戴上了紧箍咒。
它能够让每个电路都能各司其职，互不干扰。
这就好比在一个大家庭里，每个人都有自己的小房间，关上房门就可以做自己的事情，不会互相打扰。
对于电路来说，去耦之后，各个电路模块就能稳定地工作，就像火车在自己的轨道上稳稳地行驶，不会突然串轨。
2.2 好的去耦可以大大提高电路的可靠性和稳定性。
这就像给房子打了坚实的地基一样，不管外面怎么风吹雨打，房子都能稳稳当当的。
在一些对稳定性要求极高的电路中，比如医疗设备中的电路，去耦没做好，那可就不是小问题了，可能会影响到诊断结果，这就如同盲人摸象，得到错误的信息。
三、常见的去耦方法。
3.1 电容去耦是最常见的方法之一，就像在电路里安排了一个个小卫士。
电容可以存储和释放电荷，当电路中有瞬间的电压波动时，电容就像海绵吸水一样，把这些波动吸收掉，不让它们到处乱窜去干扰其他电路。
比如说在数字电路中，大量的数字信号在快速切换时会产生噪声，这时候电容就发挥它的作用了，把这些噪声给压制住。
3.2 电感去耦也是一种手段。
电感就像是电路里的一道屏障，它对变化的电流有阻碍作用。
当电路中有干扰电流想要乱窜时，电感就像一个严厉的保安，把这些不安分的电流拦住，不让它们进入其他电路区域。
就好比在一个小区门口，保安严格把关，不让闲杂人等进入小区影响居民生活一样。
去耦电路的作用
去耦电路的作用去耦电路的作用在电路设计中，我们经常会使用去耦电路来防止噪声产生。
那么，去耦电路具体是什么呢，它有什么作用呢？一、什么是去耦电路去耦电路是一种能够去除电路中直流偏置电压和高频噪声信号的电路。
去耦电路一般由大电容和小电容两部分组成，其中大电容用于过滤直流信号，小电容则用于过滤高频噪声信号。
二、去耦电路的作用1. 降低直流偏置电压在一些电路中，由于部分器件的偏置电流较大，会导致整个电路的偏置电压过高。
这时你可以使用去耦电路来降低偏置电压，保证电路正常工作。
2. 消除高频噪声信号在电子系统中，高频噪声问题是比较常见的现象，如果使用去耦电路能够有效消除一些高频信号对电路的干扰，保证电路正常工作。
去耦电路一般会选择比较高的截止频率，以达到去除高频噪声的效果。
三、去耦电路的应用场景1. 放大电路在放大电路中，去耦电路非常常见。
因为如果放大电路中直接输入的是直流电或有直流分量的信号，那么输出的时候就会有很大的不稳定因素。
加上去耦电路后，可以有效消除这种影响。
2. 数字电路在数字电路中，去耦电路也是必须的。
因为数字信号中高频成分很多，这些高频成分如果不进行有效去除，就会对数字电路的性能产生严重影响。
3. 电源电路在电源电路中，去耦电路也是非常重要的一部分。
因为在电源中，随着电流变化，会产生很多噪声。
使用去耦电路，可以有效消除这些噪声信号。
综上所述，去耦电路虽然只是一个小小的电路，但是在电子系统中起到的作用非常大。
在电路设计中应该适当的使用去耦电路，以达到更好的电路性能。
去耦和滤波
我们经常可以看到，在电源和地之间连接着去耦电容，它有三个方面的作用：一是作为本集成电路的蓄能电容；二是滤除该器件产生的高频噪声，切断其通过供电回路进行传播的通路；三是防止电源携带的噪声对电路构成干扰。
在电子电路中，去耦电容和旁路电容都是起到抗干扰的作用，电容所处的位置不同，称呼就不一样了。对于同一个电路来说，旁路（bypass）电容是把输入信号中的高频噪声作为滤除对象，把前级携带的高频杂波滤除，而去耦（decoupling）电容也称退耦电容，是把输出信号的干扰作为滤除对象。
其实没有区别，电容的使用始终按照其1/(jwc)的阻抗作用于电路，其容量大小完全是你要用到的频率是多少，显然频率w高，C可以小。去耦、滤波、隔直等等，没有本质上区别，仅仅只是目的不一样，叫法不一样。
滤波电容用在电源整流电路中，用来滤除交流成分。使输出的直流更平滑。
去耦电容用在放大电路中不需要交流的地方，用来消除自激，使放大器稳定工作。
3．在一个大的电容上还并联一个小电容的原因
大电容由于容量大，所以体积一般也比较大，且通常使用多层卷绕的方式制作，这就导致了大电容 的分布电感比较大（也叫等效串联电感，英文简称ESL）。大家知道，电感对高频信号的阻抗是很大的，所以，大电容的高频性能不好。而一些小容量电容则刚刚 相反，由于容量小，因此体积可以做得很小（缩短了引线，就减小了ESL，因为一段导线也可以看成是一个电感的），而且常使用平板电容的结构，这样小容量电 容就有很小ESL这样它就具有了很好的高频性能，但由于容量小的缘故，对低频信号的阻抗大。所以，如果我们为了让低频、高频信号都可以很好的通过，就采用一个大电容再并上一个小电容的方式。常使用的小电容为 0.1uF的瓷片电容，当频率更高时，还可并联更小的电容，例如几pF，几百pF的。而在数字电路中，一般要给每个芯片的电源引脚上并联一个0.1uF的 电容到地（这个电容叫做退耦电容，当然也可以理解为电源滤波电容,越靠近芯片越好），因为在这些地方的信号主要是高频信号，使用较小的电容滤波就可以了。
去耦电路及其应用技巧
去耦电路在电子产品中是应用最多的，几乎所有的多级放大器、不管是分立器件或集成电路都需要去耦电路。
去耦电路出了问题，会影响电路的正常工作。
什么是“去耦”呢?去藕电路指的是在多级放大电路(集成电路芯片内部大多也是由各种多级放大电路组成)的供电电源端对地所加的旁路电容。
其容量大可到几十、上百微法，小也要0. 1,0. 01微法。
加这个电容有什么作用呢?主要是防止来自直流电源内部的祸合使放大器自激，这也就是.“去耦”这个名称的含意。

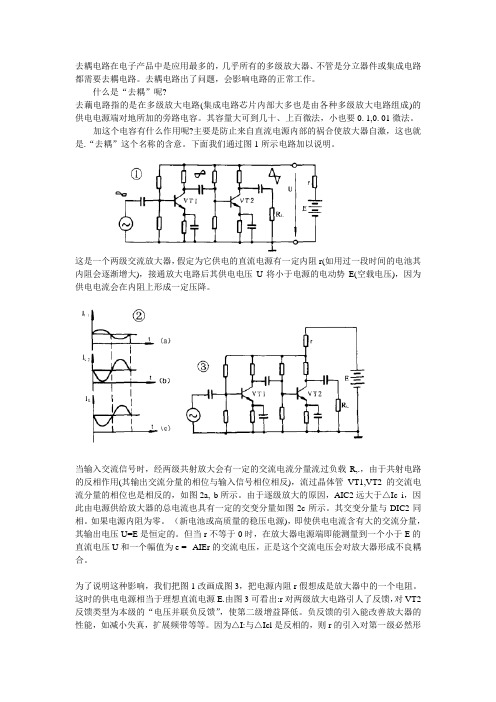

下面我们通过图1所示电路加以说明。
这是一个两级交流放大器，假定为它供电的直流电源有一定内阻r(如用过一段时间的电池其内阻会逐渐增大)，接通放大电路后其供电电压U将小于电源的电动势E(空载电压)，因为供电电流会在内阻上形成一定压降。
当输入交流信号时，经两级共射放大会有一定的交流电流分量流过负载R,.，由于共射电路的反相作用(其输出交流分量的相位与输入信号相位相反)，流过晶体管VT1,VT2的交流电流分量的相位也是相反的，如图2a, b所示。
由于逐级放大的原因，AIC2远大于△Ic i，因此由电源供给放大器的总电流也具有一定的交变分量如图2c所示。
其交变分量与DIC2同相。
如果电源内阻为零。
（新电池或高质量的稳压电源)，即使供电电流含有大的交流分量，其输出电压U=E是恒定的。
但当r不等于0时，在放大器电源端即能测量到一个小于E的直流电压U和一个幅值为e =_ AIEr的交流电压，正是这个交流电压会对放大器形成不良耦合。
为了说明这种影响，我们把图1改画成图3，把电源内阻r假想成是放大器中的一个电阻。
这时的供电电源相当于理想直流电源E.由图3可看出:r对两级放大电路引人了反馈，对VT2反馈类型为本级的“电压并联负反馈”，使第二级增益降低。
负反馈的引入能改善放大器的性能，如减小失真，扩展频带等等。
因为△I:与△Icl是反相的，则r的引入对第一级必然形成正反馈，使放大器自激，严重时甚至无法正常工作。

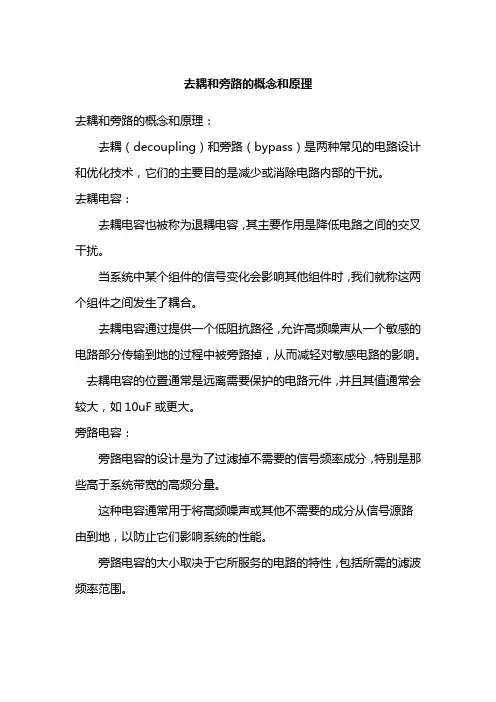

去耦和旁路的概念和原理
去耦和旁路的概念和原理
去耦和旁路的概念和原理：
去耦（decoupling）和旁路（bypass）是两种常见的电路设计和优化技术，它们的主要目的是减少或消除电路内部的干扰。
去耦电容：
去耦电容也被称为退耦电容，其主要作用是降低电路之间的交叉干扰。
当系统中某个组件的信号变化会影响其他组件时，我们就称这两个组件之间发生了耦合。
去耦电容通过提供一个低阻抗路径，允许高频噪声从一个敏感的电路部分传输到地的过程中被旁路掉，从而减轻对敏感电路的影响。
去耦电容的位置通常是远离需要保护的电路元件，并且其值通常会较大，如10uF或更大。
旁路电容：
旁路电容的设计是为了过滤掉不需要的信号频率成分，特别是那些高于系统带宽的高频分量。
这种电容通常用于将高频噪声或其他不需要的成分从信号源路由到地，以防止它们影响系统的性能。
旁路电容的大小取决于它所服务的电路的特性，包括所需的滤波频率范围。
在许多情况下，旁路电容也被用作去耦电容，但它们的主要目标是旁路而不是降低耦合。
总结来说，去耦电容主要是为了降低电路间的交叉干扰，而旁路电容则是用来隔离不需要的信号频率成分。
两者虽然目的不同，但在某些情况下可以互为补充。
电容去耦原理
电容去耦原理电容去耦是在电子电路中常用的技术，用于减小或消除直流电源中的纹波。
它通过将一个电容器连接到直流电源虚拟地与电路地之间，从而通过滤除电源中的纹波电压，保持电路中所需的恒定直流电压。
电容去耦的原理非常简单，它基于电容器的充电和放电特性以及电路的共模抑制功能。
当正弦交流信号经过电流源、电容和负载电阻时，会产生交流纹波电流。
在电容器的两个板之间，会产生电压差，根据欧姆定律，纹波电流通过负载电阻会产生纹波电压。
为了去除这些纹波电压，一个电容器被放置在电源和负载电阻之间。
电容器的作用是在纹波电压上分配电流，将其绕过负载电阻，并将电流用于充电和放电。
当纹波的周期短于电容器的充放电周期时，电容器将能够存储纹波电流的能量，并将其释放到负载电阻上，从而减小纹波电压的影响。
具体来说，当电压源的正半周为负电压时，它通常会使电容器的负极充电，而正极不变。
当纹波电压增加到正电压时，电容器的正极开始放电，同时电压源的负半周由正电压变为负电压。
这种充电和放电的循环导致电容器存储了纹波电压的能量，并通过电容器电流的改变将其绕过负载电阻。
电容去耦的工作频率通常是纹波电压的几倍，因此纹波电压的频率通常很低（比如在50Hz的电网中大约为100Hz）。
在工作频率范围内，电容器能够具备足够的充放电性能，可以快速地跟随纹波电压的变化。
对于电容去耦电路来说，一个重要的参数是电容器的容值。
容值的选择取决于所需的纹波减小比例以及工作频率范围。
如果容值过小，电容器将无法充分储存纹波电流的能量；如果容值过大，电容器的充放电时间将会变长，无法适应高频的纹波电压。
电容去耦电路在实际应用中经常与其他滤波电路结合使用，比如电感去耦电路。
这种组合电路能够更好地滤除纹波电压，并提供更稳定的直流电压给负载电阻。
此外，还可以根据具体的应用需求选择不同的去耦电路，如多级滤波电容器、pi型滤波器等。
总的来说，电容去耦是通过充放电特性和共模抑制功能来消除直流电源中的纹波电压。
去耦电路的作用
去耦电路的作用一、引言去耦电路是电子电路中常用的一个重要电路，它的作用是去除信号中的直流成分，使得信号更加纯净，从而保证电路正常运行。
本文将对去耦电路的作用进行详细的分析和解释。
二、去耦电路的定义和原理去耦电路是一种用来去除信号中的直流成分的电路，它是由一个电容和一个电阻组成。
电容的作用是阻隔直流信号，只允许交流信号通过；而电阻的作用是提供一个负载，使得交流信号能够正常传输。
去耦电路通常被连接在信号源和负载之间，起到去除直流成分的作用。
三、去耦电路的作用1. 去除直流偏置：在很多电子设备中，信号源产生的信号中往往含有直流偏置，如果直接将这样的信号输入到负载中，会导致负载工作不稳定甚至损坏。
通过引入去耦电路，可以将直流偏置去除，从而保证负载的正常工作。
2. 提高信号质量：信号中的直流成分会对信号质量造成不利影响，使得信号失真，降低信噪比。
去耦电路的作用是将信号中的直流成分去除，使得信号更加纯净，提高信号质量，从而保证电路的正常工作。
3. 保护负载：在一些电子设备中，负载对直流信号非常敏感，过高或过低的直流电平都会对负载造成损害。
去耦电路可以将直流成分去除，保护负载免受损坏。
4. 提高系统稳定性：去耦电路的引入可以减小直流电平的波动，从而提高系统的稳定性。
特别是在高频信号处理中，由于电容的高通特性，可以阻止低频信号通过，从而有效去除直流成分，提高系统的稳定性。
四、去耦电路的应用场景1. 通信系统：在通信系统中，去耦电路经常用于去除信号中的直流偏置，提高信号质量，保护通信设备。
2. 音频处理：在音频处理中，去耦电路可以去除音频信号中的直流成分，提高音频质量，避免音频设备的损坏。
3. 电源滤波：在电源系统中，去耦电路可以用于去除电源信号中的直流成分和高频噪声，从而提供干净稳定的电源。
4. 放大器设计：在放大器设计中，去耦电路可以用于去除输入信号中的直流偏置，避免对放大器的影响，保证放大器的正常工作。
五、去耦电路的选取和设计注意事项1. 电容的选取：电容的选取应根据信号频率和负载电阻来确定，一般情况下，电容的阻抗要小于负载电阻的阻抗。
去耦是什么意思
去耦是什么意思
去耦，专指去除芯片电源管脚上的噪声。
该噪声是芯片本身工作产生的。
在直流电源回路中，负载的变化也会引起电源噪声。
去耦的基本方法是采用去耦电容。
多级放大时，防止信号通过公共电源电阻耦合到前级放大的一种方法。
由于这种耦合而构成反馈，将在某一频率上产生自激，在接有喇叭时会产生汽笛声。
一般用与机内电源相串联或并联的rc滤波网络来实现。
去耦的作用是防止发生不可预测的反馈，影响下一级放大器或其它电路正常工作。
例如
使用一个共发射极接法三极管，由于Vcc有内阻，当基极输入交流信号，会在电源Vcc电流（基极集电极电流和）产生交流电流，从而影响偏置端基极。
导致输出端电压不稳定。
通常的解决办法是使用电容对Vcc交流接地，去除此影响。
这个解决办法叫做去耦。
去耦：专指去除芯片电源管管脚上的噪声,该噪声是芯片本身工作产生的。
在直流电源回路中，负载的变化会引起电源噪声。
例如在数字电路中，当电路从一个状态转换为另一种状态时，就会在电源线上产生一个很大的尖峰电流，形成瞬变的噪声电压。
配置去耦电容可以抑制因负载变化而产生的噪声，是增加电路板可靠性设计的一种常规做法。
去耦等效电路
去耦等效电路
去耦等效电路是一种常见的电路设计技术，用于消除电源线上的噪声和波动，从而提高电路的稳定性和可靠性。
在本文中，我们将介绍去耦等效电路的原理、实现方法和应用场景。
去耦等效电路的原理是利用电容器的滤波作用，将电源线上的高频噪声和波动滤掉，从而保证电路的稳定性和可靠性。
具体而言，去耦电容器被串联在电源线和地线之间，形成一个低通滤波器，可以将高频信号通过电容器的阻挡而滤除，从而消除电源线上的噪声和波动。
实现去耦等效电路的方法有很多种，其中最常见的是在电路板上添加去耦电容器。
具体而言，去耦电容器应该尽可能地靠近电源引脚和地引脚，以最大程度地减小电源线的电阻和电感，从而提高去耦效果。
此外，还可以采用多级去耦电容器的组合方式，进一步提高去耦效果。
去耦等效电路在各种电子产品中都有广泛的应用，尤其是在高频电路、模拟电路和数字电路中。
例如，在放大器电路中，去耦等效电路可以消除电源线上的杂音和干扰，从而提高放大器的信噪比和音质；在数字电路中，去耦等效电路可以消除电源线上的纹波和噪声，从而提高数字信号的稳定性和可靠性。
去耦等效电路是一种非常重要的电路设计技术，可以提高电路的稳
定性和可靠性，从而保证电子产品的正常运行。
在实际应用中，我们应该根据电路的特点和要求，选择合适的去耦电容器和去耦电路设计方案，以最大程度地提高去耦效果。
