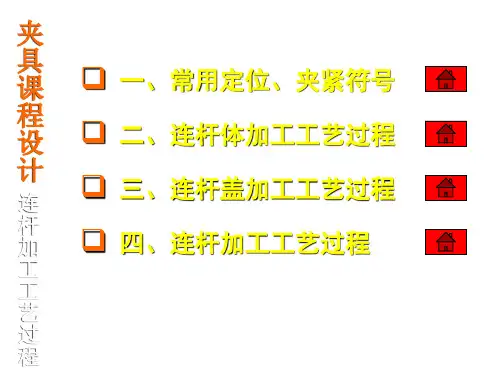

一、常用定位、夹紧符号
程 设
二、连杆体加工工艺过程
计
连
三、连杆盖加工工艺过程
杆 加
四、连杆加工工艺过程
工
工
艺
过
程
夹 一、常用加工定位、夹紧符号 具 课 程 设 计
定 位 、 夹 紧 符 号
夹 二、连杆体加工工艺过程 具 课 程 设 计
连 杆 体 加 工 工 艺 过 程
夹 具 课 程 设 计
夹 具 课 程 设 计
连 杆 盖 加 工 工 艺 过 程
夹 连杆体毛坯： 具 课 程 设 计
连 杆 盖 加 工 工 艺 过 程
夹 粗铣连杆盖上下两端面： 具 课 程 设 计
连 杆 盖 加 工 工 过 程
夹 粗磨连杆盖上下两端面： 具 课 程 设 计
连杆分离面涨断工艺

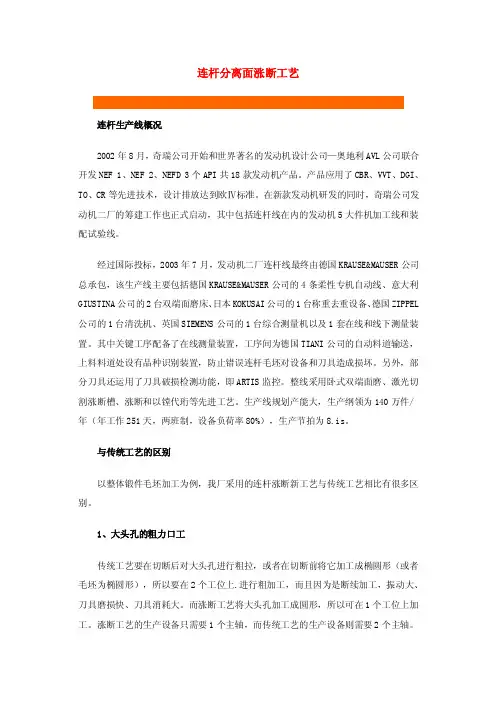

连杆分离面涨断工艺连杆生产线概况2002年8月，奇瑞公司开始和世界著名的发动机设计公司—奥地利AVL公司联合开发NEF 1、NEF 2、NEFD 3个API共18款发动机产品。
产品应用了CBR、VVT、DGI、TO、CR等先进技术，设计排放达到欧Ⅳ标准。
在新款发动机研发的同时，奇瑞公司发动机二厂的筹建工作也正式启动，其中包括连杆线在内的发动机5大件机加工线和装配试验线。
经过国际投标，2003年7月，发动机二厂连杆线最终由德国KRAUSE&MAUSER公司总承包，该生产线主要包括德国KRAUSE&MAUSER公司的4条柔性专机自动线、意大利GIUSTINA公司的2台双端面磨床、日本KOKUSAI公司的1台称重去重设备、德国ZIPPEL 公司的1台清洗机、英国SIEMENS公司的1台综合测量机以及1套在线和线下测量装置。
其中关键工序配备了在线测量装置，工序间为德国TIANI公司的自动料道输送，上料料道处设有品种识别装置，防止错误连杆毛坯对设备和刀具造成损坏。
另外，部分刀具还运用了刀具破损检测功能，即ARTIS监控。
整线采用卧式双端面磨、激光切割涨断槽、涨断和以镗代珩等先进工艺。
生产线规划产能大，生产纲领为140万件/年（年工作251天，两班制，设备负荷率80%），生产节拍为8.is。
与传统工艺的区别以整体锻件毛坯加工为例，我厂采用的连杆涨断新工艺与传统工艺相比有很多区别。
1、大头孔的粗力口工传统工艺要在切断后对大头孔进行粗拉，或者在切断前将它加工成椭圆形（或者毛坯为椭圆形），所以要在2个工位上.进行粗加工，而且因为是断续加工，振动大、刀具磨损快、刀具消耗大。
而涨断工艺将大头孔加工成圆形，所以可在1个工位上加工。
涨断工艺的生产设备只需要1个主轴，而传统工艺的生产设备则需要2个主轴。
图1是两种工艺的连杆毛坯对比图。
2、连杆体、盖分离方法传统工艺采用拉断（或铣断、锯断）法，而涨断工艺是在螺栓孔加工之后涨断。
(完整word版)涨断连杆工艺

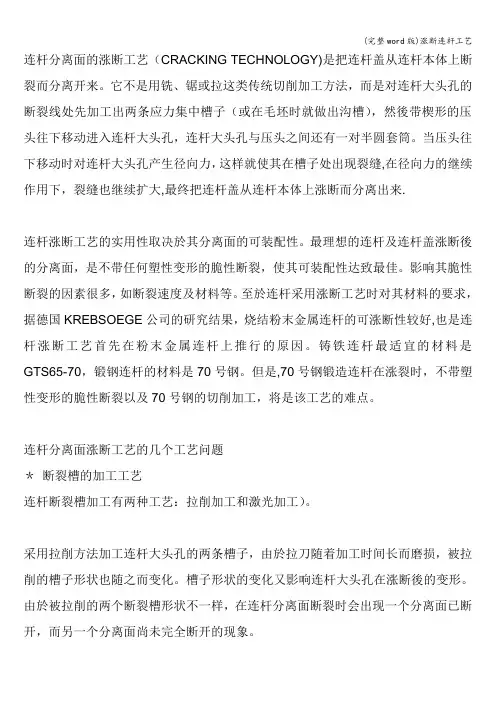

连杆分离面的涨断工艺（CRACKING TECHNOLOGY)是把连杆盖从连杆本体上断裂而分离开来。
它不是用铣、锯或拉这类传统切削加工方法，而是对连杆大头孔的断裂线处先加工出两条应力集中槽子（或在毛坯时就做出沟槽），然後带楔形的压头往下移动进入连杆大头孔，连杆大头孔与压头之间还有一对半圆套筒。
当压头往下移动时对连杆大头孔产生径向力，这样就使其在槽子处出现裂缝,在径向力的继续作用下，裂缝也继续扩大,最终把连杆盖从连杆本体上涨断而分离出来.连杆涨断工艺的实用性取决於其分离面的可装配性。
最理想的连杆及连杆盖涨断後的分离面，是不带任何塑性变形的脆性断裂，使其可装配性达致最佳。
影响其脆性断裂的因素很多，如断裂速度及材料等。
至於连杆采用涨断工艺时对其材料的要求，据德国KREBSOEGE公司的研究结果，烧结粉末金属连杆的可涨断性较好,也是连杆涨断工艺首先在粉末金属连杆上推行的原因。
铸铁连杆最适宜的材料是GTS65-70，锻钢连杆的材料是70号钢。
但是,70号钢锻造连杆在涨裂时，不带塑性变形的脆性断裂以及70号钢的切削加工，将是该工艺的难点。
连杆分离面涨断工艺的几个工艺问题＊断裂槽的加工工艺连杆断裂槽加工有两种工艺：拉削加工和激光加工）。
采用拉削方法加工连杆大头孔的两条槽子，由於拉刀随着加工时间长而磨损，被拉削的槽子形状也随之而变化。
槽子形状的变化又影响连杆大头孔在涨断後的变形。
由於被拉削的两个断裂槽形状不一样，在连杆分离面断裂时会出现一个分离面已断开，而另一个分离面尚未完全断开的现象。
采用激光加工连杆大头孔的两条槽子,可保持形状一致，也就保证了连杆大头孔在涨断後的变形也是一致。
同时，激光加工的柔性好,加工运行的费用也小。
所以，现在很多汽车公司如上海大众汽车公司等，都倾向采用激光加工连杆断裂槽。
＊断裂槽的槽深德国ALFING机床公司的研究表明，连杆大头孔在涨断後的圆度和楔力，与大头孔预加工的槽子深度有关。
由图可知断裂槽的深度大，则连杆大头孔在涨断後的变形小及涨断时的楔力小。
(完整word版)连杆激光涨断工艺
连杆激光涨断工艺连杆是汽车发动机中的重要零件，它连接着活塞和曲轴，其作用是将活塞的往复运动转变为曲轴的旋转运动，并把作用在活塞上的力传给曲轴以输出功率。
连杆在工作中，除承受燃烧室燃气产生的压力外，还要承受纵向和横向的惯性力.因此，连杆在一个复杂的应力状态下工作。
它既受交变的拉压应力、又受弯曲应力。
连杆的主要损坏形式是疲劳断裂和过量变形。
通常疲劳断裂的部位是在连杆上的三个高应力区域。
连杆的工作条件要求连杆具有较高的强度和抗疲劳性能；又要求具有足够的钢性和韧性。
发动机的可靠性在很大程度上取决于连杆的可靠程度，在连杆的总成可靠性的因素之中分合面质量与定位关系是主要因素，因此解决好连杆体与连杆盖之间的定位问题，可以降低连杆的生产成本，提高发动机的可靠性。
但由于连杆的外形比较复杂、容易变形、刚性差,尺寸精度、位置精度以及表面质量等要求较高,在制造上具有一定难度。
而其连杆制造技术的好坏直接影响着连杆的使用性能和经济性能以及一个企业的生存和发展，随着生产技术的发展,传统的制造技术渐渐不能适应现在生产的要求。
先后在国外很多连杆生产厂家提出了“涨断技术”，连杆涨断工艺的应用，使连杆在加工质量、生产率和生产成本等诸多方面都发生了显著变化,柴油发动机的性能得到了进一步提升。
该技术是以整体加工代替分体加工,用切口(用机械方法或激光技术等方法制造预裂纹）断裂,使大端连杆盖从连杆体移去，使连杆体与盖的分离达到理想的脆性断裂，并能很容易达到其连杆使用性能要求的一门先进技术.大致过程如下：1、激光加工涨断槽连杆分离面涨断工艺要考虑涨断槽的加工工艺。
利用机械加工“V”型槽,在加工过程中其刀具容易磨损,刀尖会变钝，变短，加工出来的槽的曲率半径就会增大，槽的深度就会减小，因为其“V”型槽的曲率半径越小，它的应力集中效果就越好，所需的胀断力就越小，同时增加槽的深度H也有利于减小胀断力,但由于后续工序加工余量的限制，槽的深度不能超过一定范围。

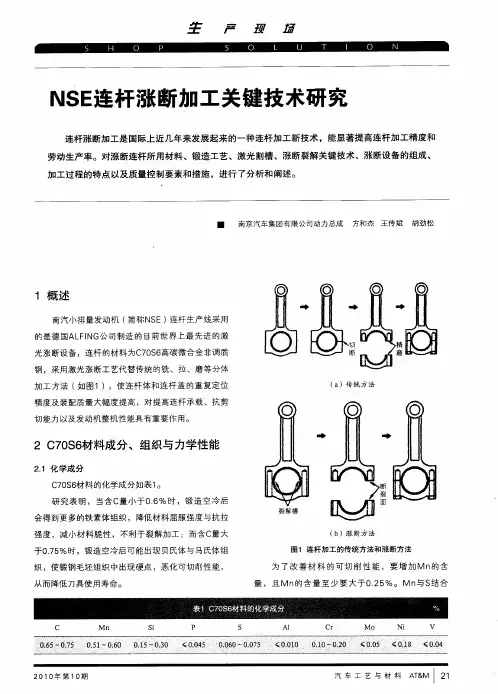

NSE连杆涨断加工关键技术研究
