水布垭混凝土面板堆石坝施工方案

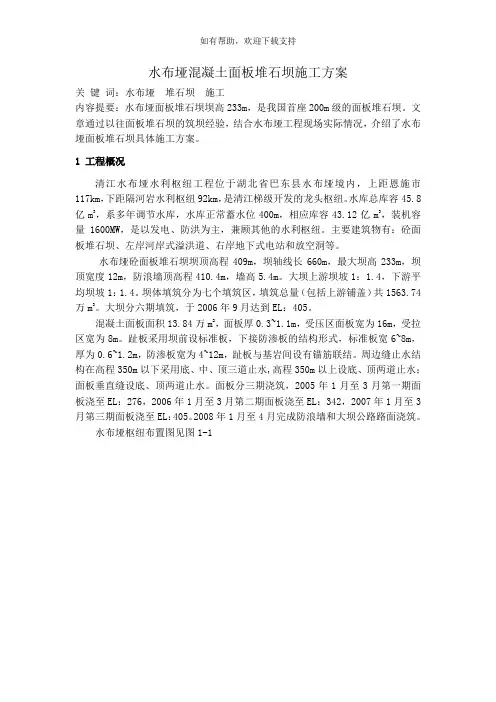

水布垭混凝土面板堆石坝施工方案关键词：水布垭堆石坝施工内容提要：水布垭面板堆石坝坝高233m，是我国首座200m级的面板堆石坝。
文章通过以往面板堆石坝的筑坝经验，结合水布垭工程现场实际情况，介绍了水布垭面板堆石坝具体施工方案。
1 工程概况清江水布垭水利枢纽工程位于湖北省巴东县水布垭境内，上距恩施市117km，下距隔河岩水利枢纽92km，是清江梯级开发的龙头枢纽。
水库总库容45.8亿m3，系多年调节水库，水库正常蓄水位400m，相应库容43.12亿m3，装机容量1600MW，是以发电、防洪为主，兼顾其他的水利枢纽。
主要建筑物有：砼面板堆石坝、左岸河岸式溢洪道、右岸地下式电站和放空洞等。
水布垭砼面板堆石坝坝顶高程409m，坝轴线长660m，最大坝高233m，坝顶宽度12m，防浪墙顶高程410.4m，墙高5.4m。
大坝上游坝坡1：1.4，下游平均坝坡1：1.4。
坝体填筑分为七个填筑区，填筑总量（包括上游铺盖）共1563.74万m3。
大坝分六期填筑，于2006年9月达到EL：405。
混凝土面板面积13.84万m2，面板厚0.3~1.1m，受压区面板宽为16m，受拉区宽为8m。
趾板采用坝前设标准板，下接防渗板的结构形式，标准板宽6~8m，厚为0.6~1.2m，防渗板宽为4~12m，趾板与基岩间设有锚筋联结。
周边缝止水结构在高程350m以下采用底、中、顶三道止水,高程350m以上设底、顶两道止水；面板垂直缝设底、顶两道止水。
面板分三期浇筑，2005年1月至3月第一期面板浇至EL：276，2006年1月至3月第二期面板浇至EL：342，2007年1月至3月第三期面板浇至EL：405。
2008年1月至4月完成防浪墙和大坝公路路面浇筑。
水布垭枢纽布置图见图1-1图1-1 水布垭水利枢纽平面布置图2 工程地质 2.1大坝工程地质大坝位于清江“S ”型河段腰部，直线长约800m ，流向NE30°。
两侧岸坡高峻陡峭，高差约230m ，呈不规则“V ”字形，409m 高程坝轴线处谷宽562m ，左岸平均坡角52°，右岸为35°。
面板堆石坝上游铺盖及盖重施工方案
大坝上游铺盖及盖重填筑施工方案一、概述**省**县**水库工程挡水建筑物为混凝土面板堆石坝，坝址位于**河与**河汇口上游l.0km处河段上，距新屯约4km，距**县城约12km。
坝顶高程796.500m，河床趾板建基面高程722.000m，最大坝高74.5m，坝顶长354.00m。
大坝上游钢筋砼面板坝坡选用1：1.5，相应坡角33. 690°；下游采用变坡，变坡点高程770.0m，上半段坝坡选用1：1.5，下半段坝坡选用1：1.4，并在坝面设8.5m宽“之”字形上坝公路，故下游坝坡平均坡度为1：1.66，相应坡角为31. 056°。
大坝面板上游面745.5m高程以下设计为粉煤灰和粘土铺盖及石渣盖重。
图1 坝前铺盖及盖重标准断面结构图铺盖及盖重自上游至下游依次为上游盖重1B区、粘土铺盖1A区、粉煤灰铺盖1A1区。
（见图1）⑴上游盖重1B区上游盖重1B区位于粘土铺盖上游，顶部高程为745.5m，顶部水平宽度为4m，上游面坡比为1:2.5。
⑵粘土铺盖1A区粘土铺盖位于上游盖重1B区下游，顶高程为745.50m，顶部水平宽度3.5m，上游坡比1∶1.6。
⑶粉煤灰铺盖区粉煤灰铺盖位于粘土铺盖1A区下游，顶高程为745m，水平厚度0.5m，上游坡比1：1.5。
铺盖及盖重填筑分区料填筑量见表1-1。
表1-1 坝体填筑主要工程量表二、编制依据（1）**水库工程招投标文件；（2）《混凝土面板堆石坝结构设计图》；（3）《砼面板堆石坝施工规范》DL/T 5128-2009；（4）类似工程施工经验及其它相关施工规程规范。
三、填筑料源根据规划和土石方调配平衡，上游盖重料选用上游围堰及新屯弃渣场回采的石渣料，上游围堰距大坝不足200m，新屯弃渣场距坝址约3.5km，优先选用上游围堰石渣料。
上游粘土铺盖料，初步设计中选取甘河沟土料场作为料源地，但在大坝主体填筑准备阶段，经对甘河沟料场的试采，发现此处石料、土料不能满足工程需要，因此将石料场变更为现里谷沟石料厂，而此处无合适土料料源。
砼面板堆石坝填筑施工方案
砼面板堆石坝填筑施工方案一、施工准备在施工前，需完成以下准备工作：场地清理：清除施工区域内的杂物、树木、杂草等，确保施工场地整洁。
基础处理：对基础进行必要的处理，确保坝基的稳定性和承载能力。
施工材料准备：根据施工需要，提前采购并储备足够的石料、水泥、砂等建筑材料。
施工机械准备：配备必要的施工机械，如挖掘机、装载机、自卸车、压路机等。
施工组织：编制详细的施工组织设计，明确人员分工、施工进度等。
二、坝体分区与材料根据坝体的设计要求，将坝体划分为不同的区域，并明确各区域的材料要求。
一般来说，堆石坝可分为垫层区、过渡区、主堆石区等。
不同区域所需的石料粒径、强度等要求不同，需严格按照设计要求进行选材。
三、铺料方法与层厚铺料方法可采用前进法或后退法，具体选择应根据施工条件和设备情况而定。
每层铺料的厚度应根据设计要求和碾压设备的压实能力来确定，一般控制在30~50cm之间。
铺料时应保持均匀性，避免出现厚薄不均的现象。
四、碾压方法与遍数碾压是堆石坝填筑过程中的关键步骤，其目的是提高石料的密实度和稳定性。
碾压方法可采用静压、振动碾压或冲击碾压等。
碾压遍数应根据石料的性质、层厚和碾压设备的性能来确定，一般不少于4遍。
在碾压过程中，应严格控制碾压速度和遍数，确保达到设计要求的密实度。
五、岸坡处理与碾压在坝体与岸坡的交界处，应进行特殊的处理，如设置反滤层、排水沟等，以防止岸坡的冲刷和侵蚀。
同时，在岸坡填筑过程中，应严格控制填筑速度和层厚，确保岸坡的稳定性和安全性。
碾压时应特别注意对岸坡的碾压质量，避免出现漏压或超压现象。
六、过渡层料填筑过渡层是连接垫层和主堆石区的关键部位，其填筑质量直接影响坝体的整体稳定性和安全性。
过渡层料应具有良好的级配和透水性，以满足坝体的变形要求。
在填筑过程中，应严格控制过渡层料的粒径、含水率和铺设厚度，确保达到设计要求的密实度和变形特性。
七、质量控制与检查在施工过程中，应建立严格的质量控制体系，对每道工序进行严格的检查和控制。
沥青混凝土面板堆石坝面板施工方法
沥青混凝土面板堆石坝面板施工方法
沥青混凝土面板堆石坝是一种常见的水利工程建筑，其施工方法需要注意以下几点：
1. 坝体准备：在坝址上清理杂物，平整基础，进行勘测，确定坝型和坝高，测量堆石坝的线形和中心线。
2. 坝体进度控制：堆石坝的施工要按照预定的进度进行，尤其是在重要部位，如排水孔、泄洪孔、坝顶，要特别注意。
3. 面板施工：在堆石坝坝顶和坝面铺设沥青混凝土面板，采用钢筋混凝土板和沥青混凝土混合面层的方式进行施工，注意面板的平整度、孔洞的预留和防水层的设置。
4. 车辆行驶：在施工期间，要保证堆石坝面板的完整性和平整度，禁止大型车辆行驶，只允许小型车辆进行工作。
5. 安全防护：在施工期间，要加强安全防护措施，如设置安全带、挂绳和网，保证施工人员的人身安全。
总之，沥青混凝土面板堆石坝的施工需要严格按照规范和标准进行，确保建筑质量和安全。
- 1 -。
堆石坝填筑施工方案

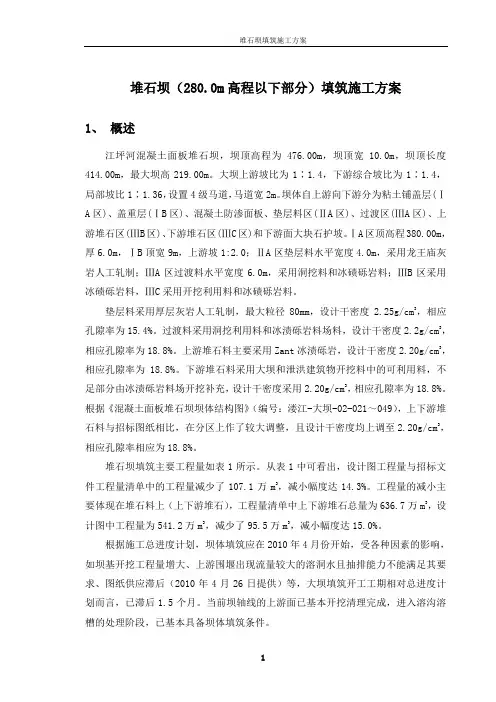

堆石坝（280.0m高程以下部分）填筑施工方案1、概述江坪河混凝土面板堆石坝，坝顶高程为476.00m，坝顶宽10.0m，坝顶长度414.00m，最大坝高219.00m。
大坝上游坡比为1∶1.4，下游综合坡比为1∶1.4，局部坡比1∶1.36，设置4级马道，马道宽2m。
坝体自上游向下游分为粘土铺盖层(ⅠA区)、盖重层(ⅠB区)、混凝土防渗面板、垫层料区(ⅡA区)、过渡区(ⅢA区)、上游堆石区(ⅢB区)、下游堆石区(ⅢC区)和下游面大块石护坡。
ⅠA区顶高程380.00m，厚6.0m，ⅠB顶宽9m，上游坡1:2.0；ⅡA区垫层料水平宽度4.0m，采用龙王庙灰岩人工轧制；ⅢA区过渡料水平宽度6.0m，采用洞挖料和冰碛砾岩料；ⅢB区采用冰碛砾岩料，ⅢC采用开挖利用料和冰碛砾岩料。
垫层料采用厚层灰岩人工轧制，最大粒径80mm，设计干密度2.25g/cm3，相应孔隙率为15.4%。
过渡料采用洞挖利用料和冰渍砾岩料场料，设计干密度2.2g/cm3，相应孔隙率为18.8%。
上游堆石料主要采用Zant冰渍砾岩，设计干密度2.20g/cm3，相应孔隙率为18.8%。
下游堆石料采用大坝和泄洪建筑物开挖料中的可利用料，不足部分由冰渍砾岩料场开挖补充，设计干密度采用2.20g/cm3，相应孔隙率为18.8%。
根据《混凝土面板堆石坝坝体结构图》（编号：溇江-大坝-02-021～049），上下游堆石料与招标图纸相比，在分区上作了较大调整，且设计干密度均上调至2.20g/cm3，相应孔隙率相应为18.8%。
堆石坝填筑主要工程量如表1所示。
从表1中可看出，设计图工程量与招标文件工程量清单中的工程量减少了107.1万m3，减小幅度达14.3%。
工程量的减小主要体现在堆石料上（上下游堆石），工程量清单中上下游堆石总量为636.7万m3，设计图中工程量为541.2万m3，减少了95.5万m3，减小幅度达15.0%。
根据施工总进度计划，坝体填筑应在2010年4月份开始，受各种因素的影响，如坝基开挖工程量增大、上游围堰出现流量较大的溶洞水且抽排能力不能满足其要求、图纸供应滞后（2010年4月26日提供）等，大坝填筑开工工期相对总进度计划而言，已滞后1.5个月。
堆石坝填筑施工方案1
堆石坝填筑施工方案1
在水利工程中，堆石坝是一种常见的坝体类型，具有结构简单、施工方便等特点。
本文将介绍堆石坝填筑的施工方案，包括施工准备、填筑工艺、施工程序等内容。
一、施工准备
1. 地质勘察
在进行堆石坝填筑前，需要对填筑区域进行地质勘察，了解地质情况、水文特征等。
根据地质勘察结果确定填筑的位置、坝体形状和高度等参数。
2. 材料准备
准备填筑所需的石料、砂土等材料，确保材料质量符合要求，满足坝体填筑的需要。
3. 设备准备
准备机械设备，如挖掘机、装载机等，用于开挖坝基、运输材料等工作。
二、填筑工艺
1. 开挖坝基
根据设计要求，在填筑区域开挖坝基，确保坝基平整、坚实。
2. 坝体填筑
将准备好的石料、砂土等依次填入坝基，按照设计要求逐层填筑，确保坝体的强度和稳定性。
3. 坝面整理
填筑完成后，对坝体进行整理，使其外形平整、美观。
三、施工程序
1. 现场布置
施工前根据设计要求对施工现场进行布置，设置施工标志、安全警示标识等。
2. 开挖坝基
按照设计要求，使用机械设备进行坝基开挖，保证坝基的平整和稳定。
3. 坝体填筑
根据设计要求，逐层填筑坝体，注意控制填筑质量，确保坝体的强度和稳定性。
4. 坝面整理
填筑完成后对坝体进行整理，使其外形平整、整洁。
四、施工安全
在堆石坝填筑施工过程中，要严格遵守施工安全规定，做好安全防护工作，确
保施工人员的安全。
以上是堆石坝填筑施工方案的简要介绍，希望对相关人员在实际施工中有所帮助。
