振动理论11(1)-自激振动
自激振动●迄今讨论的问题都是自由振动或者受迫振动●存在另一类的扰动，称为自激振动⏹通过例子中二者区别的实质●普通单缸蒸汽发动机⏹活塞完成一个往复运动，可以看成是一个振动⏹维持这一振动的力来自蒸汽，在活塞的两侧交替推动●带失衡圆盘的弹性轴⏹弹性轴承在两个支撑上旋转⏹不平衡质量导致的离心力交替推动圆盘上下运动2●蒸汽发动机是自激振动⏹通过约束飞轮限制活塞运动，阀门将停止，不会有交替的蒸汽力作用在活塞上●盘的运动是普通的受迫振动⏹限制盘的振动，例如轴上靠近盘的两侧装两个球轴承，并把球轴承的外圈附在牢固的基础上，这样就限制了盘的振动，但是转动并未受影响.⏹因为失衡旋转继续，交替力一直保留不会消失3●于是总结出以下区别：⏹在自激振动中，维持运动的交替外力由运动自身产生或者控制；如果运动停止，交替外力将消失⏹在受迫振动中，交替外力与运动相互独立，即使运动停止，交替外力仍然存在4另一种看待此问题的方法是把自激振动定义成带有负阻尼的自由振动5●如下的含负阻尼的单自由度运动微分方程:其解可以写为是一个振幅呈指数增加的振动●普通的正阻尼力正比于振动速度并与其方向相反●负阻尼力也与速度成比例，但是与振动方向相同⏹负阻尼不仅没有减少自由振动的振幅，反而使其增加●不管是正阻尼还是负阻尼，都会随着运动停止而消失6●系统的动态稳定性质⏹具有正阻尼：动态稳定⏹具有负阻尼：动态不稳定●系统的静稳定性质⏹静态稳定:从平衡位置开始的位移所形成的力或力偶倾向于驱动系统回到平衡位置⏹静不稳定:这样形成的力倾向于增加位移⏹静不稳定性意味着负的弹性常数，或者更一般地说，其中一个固有频率的值为负●动态稳定和静态稳定的区别⏹动稳定性总是以静稳定性为前提的⏹反过来是不成立的：静态稳定的系统也可以是动不稳定的7系统的三个不同的稳定性阶段的行为(a) 静不稳定; (b) 静稳定，动不稳定; (c) 静稳定且动稳定8自激振动的频率●在大多数的实际例子中，负阻尼相对于运动的弹性力和惯性力很小⏹如果阻尼力为零，振动频率就是固有频率⏹不管是正的阻尼力还是负的阻尼力, 阻尼力将或多或少降低系统的固有频率⏹在机械工程的实践中，这一频率上的区别可以忽略不计，所以自激振动的频率就是系统的固有频率●只有当负阻尼力大于弹性力或者惯性力的时候，自激振动的频率才会与固有频率显著不同9●从能量角度考虑⏹对于正阻尼情况阻尼力做负功，总是与速度反向机械能转变成热能（通常耗散在阻尼器的油里面）这些能量来源于振动系统接下来每次振动振幅减小，动能减小，损失的动能被阻尼力吸收⏹负阻尼的情况阻尼力作为驱动力做正功，在一个循环里面，该功转化成动能，使振动增加●如果没有外来能源(如蒸汽锅炉), 自激振动就不能存在⏹能源自身是没有运动的交替频率的10●对于一个线性自激振动系统，由于每个循环都有能量进入系统里来，其振幅会随时间发展为无限大⏹实际观测不到无限大振幅●在大多数的系统里面，自激振动机制与阻尼同时、独立存在11●线性系统中阻尼每周的耗散能为，一个抛物线●如果负阻尼力也是线性的，每周输入能量将是另一个抛物线●是自激系统还是阻尼系统，取决于哪个抛物线高一些12●在实际的例子中，输入和阻尼力其中之一或者同时，都是非线性的，输入和耗散曲线是相交的⏹假定振幅为，那么输入的能量就会多于耗散的能量，振幅会增加⏹假如振幅为，阻尼力会大于自激振动，振动会消减⏹这两种情况下，振幅都会倾向于向发展, 此时能量平衡，系统所做的运动为无阻尼的稳态自由振动1311.2稳定的数学判据●对于单自由度系统，采用简单的物理推理即可显示阻尼常数是否为负，因而可以不通过数学方法，而直接以物理方法推导动态稳定准则。
汽车振动分析
汽车振动分析编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（汽车振动分析）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为汽车振动分析的全部内容。
研究生试卷2013 年—2014年度第 2 学期评分:______________________课程名称：振动理论专业：车辆工程年级: 2013级任课教师：李伟研究生姓名：王荣学号： 2130940008注意事项1.答题必须写清题号;2.字迹要清楚,保持卷面清洁;3.试题随试卷交回；4.考试课按百分制评分，考查课可按五级分制评分；5.阅完卷后，授课教师一周内将成绩在网上登记并打印签名后，送研究生部备案；6.试题、试卷请授课教师保留三年被查。
《汽车振动分析》总结王荣(重庆交通大学机电与汽车工程学院重庆 400074）摘要：本课程由浅入深、循序渐进,从单自由度系统的简单问题逐渐加深到多自由度的分析，甚至是无限自由度系统，并从简单激励的振系逐渐推广到随机激振振系。
作为汽车理论及汽车设计等课程的基础，其对于分析汽车的行驶平顺性、乘坐舒适性、发动机的减振和隔离等具有良好的参考价值。
关键词:单自由度;多自由度；简单激振；随机激振The Conclusion of “Automotive VibrationAnalysis”Abstract: The course progressively， step by step, gradually discusses from the simple question of a single degree of freedom system to the analysis of a multi—degree of freedom system， even to the analysis of the infinite degree of freedom system. In addition， the course extends from simple energized vibration system to random energized vibration system. As the basis of Vehicle Theory and Vehicle Design, this course has direct reference value for the analysis of vehicle ride, comfort of passenger， engine vibration damping and isolation.Keywords：Single-Degree—of-Freedom; Multi—Degree—of—Freedom; Simple Energized Vibration System ;Random Energized Vibration System0 引言随着科学技术的日新月异和人民生活水平的日益提高，人们对汽车的动态性能,例如：汽车行驶的舒适性，操纵的稳定性，车内噪声水平及音质等等——提出了愈来愈高的要求。
模态分析与实验 第一章
jωk t
+ c−k e
−jωk t
=
k=−∞
ck ejkω0 t
(1-6)
在式 (1-1) 中， 若令 Ak =
2 则 a2 k + bk , A0 = a0 ， ∞
xT (t) = A0 +
k=1
Ak sin(ωk t + θk )
(1-7)
这里 Ak 反映了频率为 kω 的谐波在 xT (t) 中所占的份额， 称为振幅。 在复指数形式中， 第 k 次谐波为 ck ejωk t + c−k e−jωk t 1 1 其中， ck = (ak − jbk )， c−k = (ak + jbk )， 则 2 2 |ck | = |c−k | = 即 Ak = 2|ck |, k = 0, 1, 2, · · · 。 –3– 1 2
2F0 =− T bk 2 = T 2 =− T 2F0 = T =
T 2
0
2F0 cos ωk tdt + T
T 2
0 0 −T 2
cos ωk tdt = 0 2 F0 sin ωk tdt + T
T 2 T 2
−T 2
2 F (t) sin ωk tdt = − T
0
0
F0 sin ωk tdt
= a0 +
k=1 ∞
= a0 +
k=1
1 1 令 c0 = a0 ， ck = (ak − jbk )， c−k = (ak + jbk )， 则 2 2 其中 ck = 1 T
T /2 −T /2
xT (t)e−jkω0 t dt, c−k =
1 T
机械加工自激振动的研究
机械加工自激振动的研究Ξ徐 伟1,雷盛开2(1.广东技术师范学院,广东广州 510655;2.三峡大学职业技术学院,湖北宜昌 447002))摘 要:探讨机械加工中自激振动的产生机理,简述减少自激振动的途径,通过合理选择切削用量,提高工艺系统的抗振性等措施,可取得较好效果。
关键词:机械加工;自激振动;机理;途径中图分类号:TH113.1 文献标识码:A 文章编号:1007-4414(2004)03-0023-02 在机械加工过程中,工艺系统的振动会破坏刀具与工件之间正常的运动轨迹,给机械加工带来较大的危害,具体表现在以下几个方面:①影响加工表面质量,频率低时产生波纹,频率高时产生微观不平度;②降低生产效率,加工中的振动制约了切削用量的提高,严重时甚至使切削不能正常进行;③缩短刀具、机床等的使用寿命;④振动产生的噪声污染了环境。
据统计,机械加工过程中的振动以自激振动为主,约占总数的70%以上。
为了保证零件的加工质量,在机械加工过程中,必须采取相应的工艺措施对自激振动加以控制。
1 产生自激振动的机理[1]切削过程中产生的自激振动是一种频率较高的强烈振动,通常又称为颤振。
对于它的产生机理,虽然从20世纪50年代以来进行了许多研究,但尚无完全成熟的理论,还不能用一种理论来阐明各种状况下的切削(磨削)自激振动。
目前运用较多的主要有再生颤振原理、振型耦合颤振原理两种系统理论。
1.1 再生颤振原理(1)再生颤振现象的产生在稳定的切削过程中,由于偶然的扰动(材料的硬疵点,加工余量不均匀,或其他原因的冲击等),工艺系统会产生1次自由振动,并在加工表面上留下相应的振纹。
当工件转至下1转时,由于切削到重叠部分的振纹使切削厚度发生改变,引起切削力的变化,使系统再一次振动,并在本转加工表面上产生新的振纹,这个振纹又会影响到下一圈的切削,从而造成持续的振动。
这种后续切削中重复再生的振动,形成了再生颤振。
由此可见,再生颤振来源于切削厚度改变所引起的动态切削力,但并非动态切削力存在就一定会导致再生颤振,这还要取决于工艺系统的各种组合条件。
自激振动
自激系统是一个非线性有阻尼的振动系统在运动过程中伴随有能量损耗但系统存在一种机制使能量能够由非振动的能源通过系统本身的反馈调节及时适量地得到补充从而产生一个稳定的不衰减的周期运动

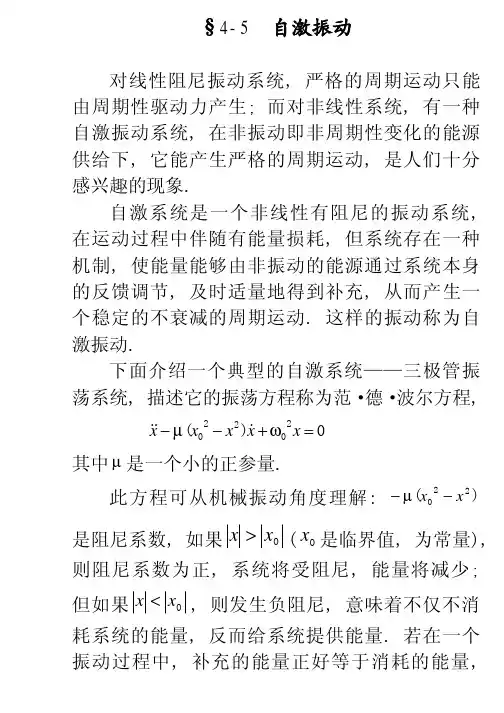

§4-5 自激振动
对线性阻尼振动系统 , 严格的周期运动只能 由周期性驱动力产生 ; 而对非线性系统 , 有一种 自激振动系统 , 在非振动即非周期性变化的能源 供给下 , 它能产生严格的周期运动 , 是人们十分 感兴趣的现象. 自激系统是一个非线性有阻尼的振动系统 , 在运动过程中伴随有能量损耗 , 但系统存在一种 机制 , 使能量能够由非振动的能源通过系统本身 的反馈调节 , 及时适量地得到补充 , 从而产生一 个稳定的不衰减的周期运动 . 这样的振动称为自 激振动. 下面介绍一个典型的自激系统——三极 管 振 荡系统, 描述它的振荡方程称为范· 德· 波尔方程,
则系统能实现稳定的周期振动. 现在 来研究方 程 描述 的 相轨道 . 先把方 程化 为两个一阶方程
=y x 2 2 2 y = µ ( x − µ ( x0 − x 2 ) y − ω0 x = y dx
2 2
给 出任 一 初始条件 , 通过 计算 机 数值求解 , 可以证明 它的 相轨道都将趋向于 一 条闭合曲 线 , 这一 条闭合曲 线 , 称为极 限环 . 极 限环以外 的 相 轨道向里盘旋 , 而极 限环以内 的 相轨道则向外盘 旋 , 都趋向 极 限环 , 说明 不 论初始情况如何 , 系 统 最终都 到 达以 极 限环描述 的周期性运动 , 图 中 参数取值为 x0 = 1, µ = 0.3, ω 0 = 1.
2 2
可 得 出相轨道 能过 横坐标轴 时 必然垂直 于 横坐标 轴 , 通过 纵坐标轴 时 必然 取 同 一 斜率 , 数值计算 得出的图符合这些规律. 自激振动现象是一种普遍现象. 如钟摆、 弦 乐器以及人的心脏的周期性跳动、 活塞发动机的 周期性运动 等都 是 利用 这种现象 来 建立 不衰减的 周期运动 ; 但有 些 自激振动是十分有 害 的 , 这 些 现象应设法避免. 由 图可以 定性地 看 到自振动从 初始条件 开 始 到周期运动 形成 的过程 , 这是 作 图 法和 数值计算 方法的优点.
瑞利方程和范德波尔方程描述的自激振动
瑞利方程和范德波尔方程描述的自激振动自激振动是一种重要的振动现象，在许多实际物理系统中都有广泛的应用。
自激振动具有自身的特点，其中瑞利方程和范德波尔方程是描述自激振动的重要方程之一。
瑞利方程和范德波尔方程描述了自激振动的产生机制和特性，是研究自激振动现象的重要工具。
瑞利方程描述了非线性系统中振动的机制，而范德波尔方程则描述了系统中振动的稳定性。
自激振动是一种非线性振动现象，其产生机制可以通过瑞利方程和范德波尔方程进行描述和分析。
在实际应用中，自激振动在许多领域都有着重要的应用价值。
例如，在电子工程领域中，自激振动常常用于电路设计和信号处理。
在力学领域中，自激振动常常用于结构动力学和振动控制。
在生物学领域中，自激振动常常用于描述神经脉冲传播和心脏跳动等生物现象。
在化学领域中，自激振动常常用于描述分子振动和化学反应动力学等问题。
瑞利方程和范德波尔方程描述的自激振动现象具有许多独特的特性。
首先，自激振动是一种非线性振动现象，其振幅和频率可以随着外部激励的变化而变化。
其次，自激振动具有一定的自我调节能力，能够在一定范围内保持稳定振动。
第三，自激振动具有一定的非线性特性，其振动行为可能呈现出周期性、混沌性和复杂性等现象。
自激振动现象在许多实际系统中都有着广泛的应用。
例如，自激振动在机械振动系统中常常用于阻尼器和减振器的设计。
在电路设计中，自激振动常常用于信号处理和调制解调。
在生物医学工程中，自激振动常常用于人体生理信号的采集和分析。
尽管自激振动具有着丰富的特性和应用，但是其产生机制和稳定性依然存在着许多值得研究的问题。
例如，如何通过控制系统参数来实现自激振动的稳定性和可控性是一个重要的研究方向。
另外，如何利用自激振动来设计新型的传感器和能量收集器也是一个具有挑战性的问题。
总的来说，瑞利方程和范德波尔方程描述的自激振动现象具有着丰富的特性和应用价值，在许多实际系统中都有着广泛的应用。
通过深入研究自激振动现象的产生机制和稳定性，可以为其在各个领域的应用提供更好的支持和指导。
自激振动、自由振动、受迫振动和共振[转]
![自激振动、自由振动、受迫振动和共振[转]](https://img.taocdn.com/s3/m/7cc1721a90c69ec3d5bb7599.png)
自激振动、自由振动、受迫振动和共振[转]自激振动：结构系统受到自身控制的激励作用时所引起的振动。
自由振动：定义1：激励或约束去除后出现的振动。
定义2：引起振动的激励除去后，结构系统所保持的振动。
自激振动系统为能把固定方向的运动变为往复运动（振动）的装置，它由三部分组成：①能源，用以供给自激振动中的能量消耗；②振动系统；③具有反馈特性的控制和调节系统。
在振幅小的期间，振动能量可平均地得到补充；在振幅增大期间，耗散能量的组成，被包含在振动系统中，此时补充的能量与耗散的能量达到平衡而接近一定振幅的振动。
心脏的搏动、颤抖、性周期等一些在生物中所看到的周期现象，有许多是自激振动。
自由振动：在外力使弹簧振子的小球和单摆的摆球偏离平衡位置后，它们就在系统内部的弹力或重力作用下振动起来，不再需要外力的推动，这种振动叫做自由振动。
简单说自激振动初始状态为不动或只有些微的振动，由于外界驱动下可以自发的激励起来某个模式或多个模式，随着耗散和驱动而其中一个或几个模式增长，其他消亡。
自激振动的频率一般就是自由振动频率，但是由于要维持振动就必须有能量的输入，一般说来自激振动是非线性过程。
常见的自激振动如机械表、风吹过某腔体而发声等；自由振动指无外加驱动，当系统偏离平衡状态而引起的振动，这个例子很多，如钟摆拉离平衡点引起的摆动，扔块石子在水面后引起的水波自由振动等。
区别：一个有持续或多次能量馈入，有耗散，振动可维持，一般为非线性过程。
一个可以称之为只有一次能量馈入，当有耗散时最终振动会停止，自由振动只是与系统自身相关，可能线性也可能非线性。
自由振动和自激振动的本质区别在于，自由振动的激励来自外界，并且只在初始受激励；而自激振动的激励来自自身，并一直存在。
受迫振动:线性阻尼系统对简谐性激励的长期响应。
为了弥补阻尼造成的机械能损失，使振动持续下去，也可以采用其它方式的激励。
自激振动就是一种在单方向（即非振动型）的激励作用下，振动系统的响应。
