比例阀使用说明(20210216134342)
比例阀溢流阀详细介绍
⽐例阀溢流阀详细介绍直动式⽐例溢流阀直动式⽐例溢流阀的⼯作原理及结构见图3-2,。
这是⼀种带位置电反馈的双弹簧结构的直动式溢流阀。
它于⼿调式直动溢流阀的功能完全⼀样。
其主要区别是⽤⽐例电磁铁取代了⼿动弹簧⼒调节组件。
如图3-2a所⽰，它主要包括阀体6，带位置传感器1、⽐例电磁铁2、阀座7、阀芯5及调压弹簧4等主要零件。
当电信号输⼊时，电磁铁产⽣相应的电磁⼒，通过弹簧座3加在调压弹簧4和阀芯上，并对弹簧预压缩。
此预压缩量决定了溢流压⼒。
⽽压缩量正⽐输⼊电信号，所以溢流压⼒也正⽐于输⼊电信号，实现对压⼒的⽐例控制。
弹簧座德实际位置由差动变压器式位移传感器1检测，实际值被反馈到输⼊端与输⼊值进⾏⽐较，当出现误差就由电控制器产⽣信号加以纠正。
由图3-2b所⽰的结构框图可见，利⽤这种原理，可排除电磁铁摩擦的影响，从⽽较少迟滞和提⾼重复精度等因素会影响调压精度。
显然这是⼀种属于间接检测的反馈⽅式。
ab图3-2 带位置电反馈的直动式溢流阀a）⼯作原理及结构b）结构框图1—位移传感器2—⽐例电磁铁3—弹簧座4—调压弹簧5—阀芯6—阀体7—阀座8—调零螺钉普通溢流阀可以靠不同刚度的调压弹簧来改变压⼒等级，⽽⽐例溢流阀却不能。
由于⽐例电磁铁的推⼒是⼀定的，所以不同的等级要靠改变阀座的孔径来获得。
这就使得不同压⼒等级时，其允许的最⼤溢流量也不相同。
根据压⼒等级不同，最⼤过流量为2～10L/min。
阀的最⼤设定压⼒就是阀的额定⼯作压⼒，⽽设定最低压⼒与溢流量有关。
这种直动式的溢流阀除在⼩流量场合下单独作⽤，作为调节元件外，更多的是作为先导式溢流阀或减压阀的先导阀⽤。
另外，位于阀底部德调节螺钉8，可在⼀定范围内，调节溢流阀的⼯作零位。
先导式⽐例溢流阀1.结构及⼯作原理图3-3所⽰为⼀种先导式⽐例溢流阀的结构图。
它的上部位先导级6，是⼀个直动式⽐例溢流阀。
下部为主阀级11，中部带有⼀个⼿调限压阀10，⽤于防⽌系统过载。
当⽐例电磁铁9通有输⼊信号电流时，它施加⼀个直接作⽤在先导阀芯8上。

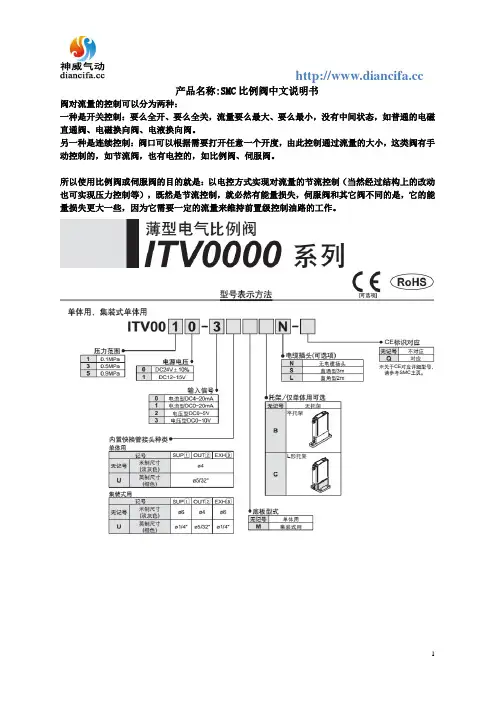

SMC比例阀中文说明书
产品名称:SMC比例阀中文说明书
阀对流量的控制可以分为两种：
一种是开关控制：要么全开、要么全关，流量要么最大、要么最小，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。
另一种是连续控制：阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。
所以使用比例阀或伺服阀的目的就是：以电控方式实现对流量的节流控制（当然经过结构上的改动也可实现压力控制等），既然是节流控制，就必然有能量损失，伺服阀和其它阀不同的是，它的能量损失更大一些，因为它需要一定的流量来维持前置级控制油路的工作。
比例阀pid调节方法
比例阀pid调节方法
比例阀PID调节方法是一种常用的调节方式，适用于控制液压系统中的流量和压力。
通过调节比例阀的开度，可以控制液压系统中的流量，从而实现流量控制；通过调节比例阀的开度和前后压力差，可以实现压力控制。
具体来说，比例阀PID调节方法需要调节三个参数：比例系数Kp、积分时
间Ti和微分时间Td。
其中，比例系数Kp表示调节量对误差量的比例关系，积分时间Ti表示误差量在单位时间内积分的影响，微分时间Td表示误差量的变化率的影响。
这三个参数的调整需要根据具体的液压系统、被控制的变量以及控制要求等多种因素进行调整。
在进行比例阀PID调节时，需要先确定控制对象的特性曲线。
比如，对于流量控制，需要绘制出流量与比例阀开度之间的关系曲线，而对于压力控制，则需要绘制出前后压力差与比例阀开度之间的关系曲线。
然后，通过调节比例系数和积分时间，可以实现快速响应的控制；通过调节微分时间，可以实现非常敏感的控制。
在具体操作中，需要使用液压系统测试仪器对调节结果进行测试，比如流量计或压力计。
通过不断地反复调整，最终可以获得最佳的比例阀PID调节参数。
总之，比例阀PID调节方法是一种高效、准确的液压系统调节方法，可以帮助液压系统实现精准的流量和压力控制，提高系统的效率和稳定性。
华德液压比例阀说明书
华德液压比例阀说明书第一章引言1.1概述1.2产品特点1）精密调节：采用比例电磁阀控制阀芯的行程，可实现精确的流量和压力调节。
2）快速响应：采用高灵敏度的传感器，能够迅速调整阀芯位置以响应系统的需求。
3）可靠稳定：采用优质的材料和先进的制造工艺，确保产品的可靠性和稳定性。
4）便捷维护：采用模块化设计，方便更换和维修。
第二章结构和工作原理2.1结构2.2工作原理华德液压比例阀的工作原理是通过控制比例电磁阀的开度来调节阀芯的位置，从而实现流量和压力的调节。
当系统需要调节流量或压力时，比例电磁阀接收信号并控制阀芯的移动，改变液流通道的大小，以达到所需的流量或压力值。
第三章使用方法3.1安装1）在安装前，确保液压系统处于关闭状态，并排除系统内的压力。
2）根据液压系统的需要，选择适当的安装位置和方向，确保比例阀能够正常运行。
3）将比例阀正确地安装到液压系统中，并使用适当的密封垫片和紧固螺栓进行固定。
3.2调试1）在调试前，检查比例电磁阀和传感器的连接是否牢固，排除可能的故障。
2）根据液压系统的要求，将电磁阀和传感器与控制设备连接，确保信号传输正常。
3）逐步增加比例阀的控制信号，观察阀芯位置的变化和液压系统的响应，进行适当的调节，直到达到期望的流量或压力值。
第四章注意事项4.1安全操作1）在操作液压系统时，必须严格按照工作手册和操作规程进行操作，确保自身安全和设备完好。
2）在操作前，必须确认液压系统的压力已经完全释放，避免发生意外。
4.2环境保护1）比例阀应避免与腐蚀性介质接触，防止材料的损坏和污染环境。
2）比例阀应存放在干燥、通风的地方，避免长时间暴露在潮湿环境中。
第五章维护保养5.1定期维护1）根据使用情况，定期检查比例阀的工作状态，如发现异常应及时排除故障。
2）定期检查比例电磁阀和传感器的连接，确保电气和信号传输的可靠性。
5.2清洁保养1）定期清洁比例阀的外表面和内部液流通道，以保持阀芯和阀体的清洁。
SMC电气比例阀说明书
产品名称:SMC电气比例阀说明书
阀对流量的控制可以分为两种：
一种是开关控制：要么全开、要么全关，流量要么最大、要么最小，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。
另一种是连续控制：阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。
所以使用比例阀或伺服阀的目的就是：以电控方式实现对流量的节流控制（当然经过结构上的改动也可实现压力控制等），既然是节流控制，就必然有能量损失，伺服阀和其它阀不同的是，它的能量损失更大一些，因为它需要一定的流量来维持前置级控制油路的工作。

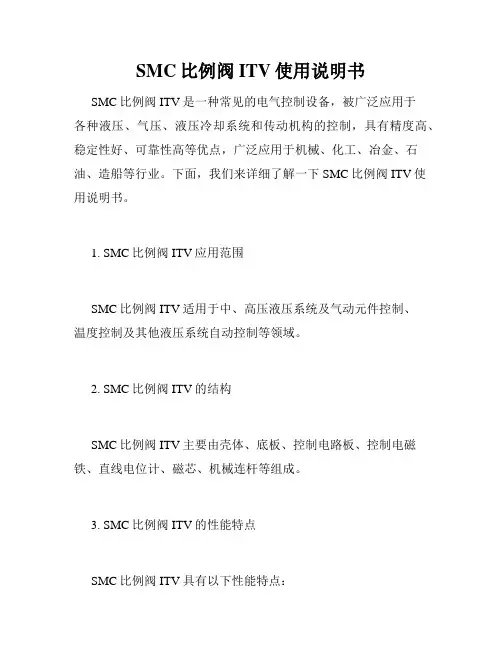

SMC比例阀ITV使用说明书
SMC比例阀ITV使用说明书SMC比例阀ITV是一种常见的电气控制设备，被广泛应用于各种液压、气压、液压冷却系统和传动机构的控制，具有精度高、稳定性好、可靠性高等优点，广泛应用于机械、化工、冶金、石油、造船等行业。
下面，我们来详细了解一下SMC比例阀ITV使用说明书。
1. SMC比例阀ITV应用范围SMC比例阀ITV适用于中、高压液压系统及气动元件控制、温度控制及其他液压系统自动控制等领域。
2. SMC比例阀ITV的结构SMC比例阀ITV主要由壳体、底板、控制电路板、控制电磁铁、直线电位计、磁芯、机械连杆等组成。
3. SMC比例阀ITV的性能特点SMC比例阀ITV具有以下性能特点：（1）在设定控制值后，SMC比例阀ITV的输出压力或流量在一定范围内受外界环境影响较小，具有较好的稳定性。
（2）SMC比例阀ITV作为执行机构的作用，根据电信号控制电磁阀的开闭，从而调节流量或压力大小，并将调节结果反馈电路板的直线电位计上，实现自动控制。
（3）SMC比例阀ITV经过特殊设计，具有较好的液体、气体逸散性能，能长时间稳定工作。
（4）SMC比例阀ITV在工作中噪音低，效率高，运行寿命长。
4. SMC比例阀ITV的使用方法（1）SMC比例阀ITV应由专业人员安装、调试和维护，确保设备的正常运行。
（2）SMC比例阀ITV应正确接入电源和信号线，接线端子应固定牢固，并能承受电流和电压的要求。
（3）SMC比例阀ITV的漏油口应密封牢固，避免液体、气体泄漏。
（4）SMC比例阀ITV使用时应注意控制电路板和电磁铁的保护，避免电路板受潮、受热，电磁铁烧毁等事故的发生。
（5）SMC比例阀ITV的使用寿命与其实际使用环境、频率、周围温度、使用状态等因素密切相关。
因此应定期进行保养或更换配件，以确保其正常运行。
5. 总结SMC比例阀ITV作为一种常见的电气控制设备，在液压、气压等行业中具有广泛的应用。
本文从SMC比例阀ITV的应用范围、结构、性能特点、使用方法等方面进行了详细介绍。
霍尼韦尔电动蒸汽比例阀说明书
霍尼韦尔电动蒸汽比例阀说明书一、结构霍尼韦尔电动蒸汽比例阀由电动执行器和阀体组成。
电动执行器是阀门控制的核心。
阀体由阀座、阀芯和阀盘组成。
阀座连接管道，阀芯是阀门开关的动力装置，阀盘负责控制蒸汽的流量。
电动执行器和阀体之间通过连接杆连接。
二、工作原理1.控制信号输入：将控制信号输入到电动执行器中，可以通过模拟信号或数字信号进行控制。
2.电动执行器工作：根据输入的控制信号，电动执行器调整阀门的开度。
电动执行器将输入的电信号转换为机械动力，驱动阀体实现开关。
电动执行器的动作速度可通过调节阀体上的手动调节旋钮进行调节。
3.调节阀体：根据输出的控制信号，阀体调节阀盘的位置，改变阀门的开度。
当控制信号增大时，阀门开度逐渐增大，蒸汽流量也会相应增加。
三、安装1.确定安装位置，根据管道布置确定阀门的方向。
2.清洁安装区域，并确保阀门及其附件没有受到损坏。
3.使用阀门固定工具将阀门固定在安装位置上。
4.连接管道：根据管道连接方式，将阀门与管道连接。
在连接过程中，确保密封性良好，防止泄漏。
5.连接电源：将电源连接到电动执行器上，并根据电气连接图进行正确连接。
四、使用1.预检：在使用前，检查阀门及其附件是否安装正确，各部件是否松动。
检查电源是否正常。
2.调节阀门开度：根据需要，通过控制信号调节阀门开度，控制蒸汽流量大小。
可通过手动调节旋钮调节开关速度。
3.监测阀门状态：通过观察阀门位置指示器或执行器状态指示器，了解阀门的开度状态。
4.阀门保养：定期对阀门进行保养，清洁阀体内部，检查密封性能，确保阀门正常工作。
五、维护1.定期检查阀门：定期检查阀门及其附件是否损坏、松动。
如有问题，及时进行维修或更换。
2.清洁阀门：定期清洁阀门内部，除去积灰，保证阀芯、阀座及阀盘的顺畅运动。
3.更换零部件：根据使用情况，定期更换阀门的关键部件，如密封圈、弹簧等。
4.外观维护：保持阀门的清洁整洁，防止腐蚀。
总结：霍尼韦尔电动蒸汽比例阀具有自动调节蒸汽流量的功能，能够精确地控制蒸汽的流量大小。
成都电气比例阀使用说明
成都电气比例阀使用说明
一、安装和保管
1.安装位置：生产现场应尽量避免直接受到热、湿、粉尘、腐蚀性大的气体、液体等
污染，安装位置应符合电气特性及结构尺寸，以免影响使用效果。
2.保管：设备应放置在干燥、清洁、通风良好、无机械震动和有足够空间的仓库里，
防止受潮、受震动，以免影响使用效果。
二、安装
1.参考技术数据：装置的技术数据应按设计要求正确地安装，以确保正确的使用性能；
2.安装方式：安装应严格按照本说明书和设计要求来进行，采用铰接、螺纹式等结构；
3.余量：安装余量应满足设计要求，余量越大，调节精度越高；
4.检验：安装完毕后，进行位置检查，若发现错误应及时更正；
三、调节
1.根据压力变化：当安装完毕后，按照压力变化调节，保证调节精度；
2.灵活调节：阀门的灵活调节大大增强了比例阀的使用效果；
3.使用状态：使用状态应当满足标准要求，只有如此才能保证比例阀的正常使用；
四、操作
1.手动操作：安装完成后，可以采用手动方式对比例阀进行操作，调节比例阀的压力；
2.注意安全：操作阀门过程中，应注意安全，不要将手放入比例阀内；
3.检修维护：操作完成后，应特别注意对比例阀进行检修维护，以确保比例阀的正常
使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全数字双闭环
比例换向阀控制器
使用说明书
外部
4-2OmA
双闭环控制原理
双闭环控制
概述
电路采用32bit高速CPU设计，具有结构简单可靠，参数长时间不会漂移，看门狗设计。
具有模拟量和数字量外部接口设计。
一块控制板可以方便控制比例换向阀，大大简化了常规设计。
二、功能特点
1、集成双闭环设计，比例换向阀阀芯位置闭环控制外部给定反馈闭环控制
2、放大器和控制器合二为一，精简设备，减少维护量降低故障率
3、具有使用模拟量接口4-20mA （或者0-20mA）反馈、4-20mA （或者0-20mA）（给定与
主电路隔离）
4、具有数字量接口设计，MODEBUSRS485RTU CANBUS接口
5、可以多个设备进行组网控制，适合多点集中控制
6、外部给定反馈闭环控制PID参数调节通过3个电位器调整
7、两路阀芯电磁铁控制具有输出过流保护
8、看门狗设计，能够及时复位异常工况
三、参数
1、供电：DC15~30VDC @ 2A
2、尺寸123（mm）X160（mm）
3、调节精度土1%
4、适用范围：华德比例换向阀6通径或10通径带阀芯位置反馈装置进行液压缸、液压缸伸
缩位置定位控制，马达行走机构定位控制，液压升降机构定位控制，液压紧紧力装置控
制、液压马达行走速度控制等
5、工作温度：-30~60摄氏度
6、湿度：
7、震动：
四、典型应用
外部
眾闭环拎制療理
执行机构可以是液压缸，液压马达等执行部件，可以对控制对象进行精准控制
五、接线说明
4-20JIL\反说4： -
£ thn^,
3裁
U
OT fe O- WvJfcJ，^ 平 e VI处口
住I五li；E：口:口™
昭Q in
国叫器
4-SOtaA
V
1 =■
‘1
「念—■
C-J5-J
桂到岀例換
向周帅冠传
接到比洌抉
向雋电宦线
團1 播到比
号轶
尙陶电磁红
團2
接理制板OUTi 不区
分正优两倾线任意
按
六、调整方法
此步骤为出厂已经调试好，一般用户无需调整，如果参数确实差异很大，请谨慎操作
1、按照接线方法接好线，并认真检查正确后，将控制板上的保险丝去掉，控制板上电后，
用万用表的交流档测量COM与L和COM与R的电压应相同大约在 2.3VAC,如果差异
大（＞0.1VAQ就需要松开位置传感器上的螺丝，将位置传感器的位置通过两个限位螺丝移动，直到测量COM与L和COM与R的电压应相同为止。
这个步骤一般用户只做检查即可，已经出厂调整过。
如果确实差异很大就必须进行调整。
2、第1步做好后，将保险丝恢复，上电后测量下面图中的位置，按照图中的说明进行调整操作。
3、外部闭环PID 参数调节
当接线正确，第1步和第2步骤都做好后，进行外部的控制，调节控制板上的三个一起 的蓝色电位器，P 表示比例，I 表示积分，D 表示微分。
可以适当调整这三个电位器达到 最佳控制，应避免调节过大产生震荡。
这
电VD 不节电 量点
为65果调色器 测两压k
如是蓝位
PID调节电压范B0-3.3V 0表示最刁玄討表示最大，可以根据控制对家的特性用户自行调节
■C3
夕二部三个
控制PID -
参数调节
电位器MORN^IN
U4J5)■勺rta—vtj
* *
■-U' J ■ ttfc- I
七、故障排除说明。
