伦潭水利枢纽工程重力坝毕业设计
本科毕业设计任务书重力坝设计
本科毕业设计任务书-重力坝设计一、题目重力坝设计二、任务背景水资源是人们生产和生活的重要基础，水利工程是保障人们生产生活水资源的重要措施。
重力坝是工程建造中广泛使用的一种坝型，与拱坝和引水隧洞构成了三大工程体系。
重力坝以其结构牢固、可靠性高、施工简单等特点受到了广泛的应用和青睐。
因此对重力坝的设计和施工研究不仅具有实际意义，而且在学术层面上也有重大的价值。
三、任务目的本次毕业设计的主要目的是通过对重力坝设计过程的全面理解，全面掌握坝体结构设计的基本原理和方法，以及重力坝建设的基本技术要求和施工流程。
同时，通过实践掌握建筑材料的使用以及建筑工程的基本原理和方法。
四、任务要求1.设计一座高度在50米以上的重力坝，设计包括：坝体型式、坝顶宽度与高度、坝坡比、坝底宽度、坝体的横纵向及强度设计以及坝体底部渗漏分析等。
2.建立坝体二维结构模型，并通过ANSYS软件仿真分析，在不同地震、温度作用下坝体的性能。
3.根据国家相关标准和规范，编制重力坝设计施工图纸，并进行指导设计与施工。
4.根据设计结果，对重力坝的性能进行评估，包括稳定性、安全性、经济性等方面的评估。
五、研究内容1.重力坝的设计原理、技术要求、基本构造形式等研究；2.岩土力学、抗震设计、渗流计算、水工结构等基础理论知识的研究；3.重力坝结构的实际建设情况调查和技术分析研究；4.设计仿真分析软件的操作方法和仿真结果分析。
六、进度计划1.第一阶段：研究重力坝的设计理论，掌握坝体结构的构造原理和方法，了解相关规范和标准，花费2周时间完成。
2.第二阶段：建立坝体二维结构模型，并进行仿真分析，掌握。
毕业设计 重力坝设计
毕业设计重力坝设计
1. 引言
重力坝是水利工程中常用的一种坝型，其主要特点是坝体厚重且体积大，具有重力作
用稳固坝体的特点。
在设计重力坝时，需要考虑到多种因素，如水文条件、地质条件、工
程造价等因素，以确保设计的坝体结构具有充分的安全性和经济性。
2. 水文条件
水文条件是设计重力坝时需要考虑的重要因素之一。
主要包括水文特征、水文历时和
频率以及预测值。
在设计重力坝时需要充分考虑降雨涝、暴雨及洪水等水文条件，预计出
各种水位的出现频率，并采用适当的控制水位高度的设计措施。
3. 地质条件
地质条件也是设计重力坝时需要充分考虑的一个因素。
主要包括地质构造、物理性质、地质力学性质和地质灾害等因素。
在设计重力坝时，需要对地质条件进行全面的地质勘测
及分析，并采取适当的加强坝体和基础的设计措施。
4. 坝体及基础的设计
重力坝的坝体具有良好的稳定性，是因为其坝体体积庞大且较宽厚，具有良好的抗滑性。
在设计坝体时需要注意选择坝体的材料及其强度，且坝体中的混凝土应加强措施，以
增强坝体的稳定性。
在基础设计方面，需要以地质灾害为基础，采取适当的加固措施以确
保重力坝的基础稳定性。
5. 结论
设计重力坝需要全面考虑水文条件、地质条件、坝体设计以及基础设计等多个因素。
仅仅注重单一因素，难以达到坝体的最佳安全和经济设计。
除上述因素外，设计过程中还
需要考虑成本和材料等多个因素，以确保设计出具有良好稳定性且经济性较高的坝体结
构。
[学士]重力坝毕业设计
![[学士]重力坝毕业设计](https://img.taocdn.com/s3/m/cbd9a4120622192e453610661ed9ad51f11d5452.png)
第一部分重力坝毕业设计第一章基本资料设计洪水位（P = 5 %）上游：510.15m下游：480.12m校核洪水位（P = 1 %）上游：510.64m下游：481.10m正常蓄水位上游：509m死水位：488m可利用河底高程478.5m混凝土容重：24 KN/m3坝前淤沙高程：486m泥沙浮容重 10 KN/m3，内摩擦角为20°混凝土与基岩间抗剪断参数值：f `= 0.6c `= 0.3Mpa坝基基岩承载力：［f］=1000Kpa坝基垫层混凝土：C15坝体混凝土：C15= 22m/s50年一遇最大风速为：v`= 16m/s多年平均最大风速为：v吹程 D =1000m第二章重力坝的断面选取与荷载计算第一节流量-水位关系曲线计算流量-水位关系曲线计算表注：流量-水位关系曲线河谷断面图第二节重力坝坝体断面1.坝顶高程的确定①. 正常水位时gD/v2=9.81×1000/222=20.279.81h/222=0.0076×22-1/12×(9.81×1000/222)1/3h=0.79m当gD/v2=20~250时，h为累计频率h5%的波高∴h1%=h=1.24h5%=0.98m9.81Lm/222=0.331×22-1/2.15×(9.81×1000/222)1/3.75Lm=8.65mh z =π×0.982/8.65×cth(2πH/ Lm)hz=0.35m△h=h1%+h z+h c=0.98+0.35+0.4=1.73m根据公式Q=δsεmB(2g)1/2H3/2 得H={Q/[δsεmB(2g)1/2]}2/3＝{66.18/[1×1×0.502×24×(2×9.81) 1/2]}2/3 =1.15m设计洪水位=509+1.15=510.15m坝顶高程=509+1.73=510.73m②校核洪水位时gD/v2=9.81×1000/162=38.329.81h/162=0.0076×16-1/12×(9.81×1000/162)1/3h=0.53m当gD/v2=20~250时,h为累计频率h5%的波高∴h1%=h=1.24h5%=0.66m9.81Lm/162=0.331×16-1/2.15×(9.81×1000/162)1/3.75Lm=6.29mh z =π×0.662/6.29×cth(2πH/ Lm)hz=0.22m△h=h1%+hz+hc=0.66+0.22+0.3=1.18m根据公式Q=δsεmB(2g)1/2H3/2 得H={Q/[δεmB(2g)1/2]}2/3＝{112.56/[1×1×0.502×24×(2×9.81) 1/2]}2/3s=1.64m校核洪水位=509+1.64=510.64m坝顶高程=510.64+1.18=511.82m,故取坝顶高程为512m而该坝的开挖深度为1.5m ∴坝高=512-478.5=33.5m2.坝顶宽度的确定坝顶宽度取坝高的9%，则坝顶宽度=33.5×9%=3.015m,故坝顶宽度取3.5m3.坝面坡度的确定下游面的坡度采用1：0.84.坝基防渗与排水设施的拟订距距坝踵5m处设一个帷幕灌浆断面图如下：第三节荷载计算摩檫系数f ＇Γk 、粘聚力C ＇ΓK 的材料性能分项系数分别为1.3、3.0， 则相应的设计值：摩檫系数f ＇Γ=0.6/1.3=0.46 粘聚力C ＇Γ=300/3=100 Kpa选用砼为C15，抗压强度性能分项系数为1.5，则设计值 fc=15000/1.5=10000 Kpa 扬压力系数α为0.2（查表得出） 1.设计洪水位W 1W 2W 3⑴.浪压力P 1=1/2γHL m /2=1/2×9.81×（0.98+0.35+8.65/2）×8.65/2=119.97 KNP 2=1/2γL m 2/4=1/2×9.81×8.652/4=91.75 KNP n = P 1+P 2 =119.97-91.75=28.22 KN P=1.2×P n =1.2×28.22=33.86 KNM 1n =-P 1×[1/3×(h 1%+h z +L m /2)+H 1-L m ]=-119.97×[1/3×（0.98+0.35+8.65/2）+31.65-8.65/2]=-3504.32 KN ·NM1=1.2M1n=1.2×(-3504.32)=-4205.18 KN·NM2n =P2×(1/3×Lm/2+H1-Lm/2)=91.75×(1/3×8.65/2+31.65-8.65/2)=2639.34 KNM2=1.2M2n=1.2×2639.34=3167.21 KN·N⑵.泥沙压力Psk =1/2γsbhs2tan2(45°-φs/2)=1/2×10×7.52×tan2(45°-20°/2)=137.89 KNPn =1.2Psk=1.2×137.89=165.47 KNM=-PnL=-165.47×1/3×7.5=-413.68 KN·N⑶.自重W1=γV1=24×3.5×33.5=2814 KNW2=γV2=24×23.3×29.1×1/2=8136.36 KNW3=γV3=9.81×1/2×1.62×1.62×0.8=10.30 KNW=W1+W2+W3=10960.66 KNM1=W1L1=2814×(26.8/2-3.5/2)=32783.1 KN·NM2=W2L2=8136.36×(26.8/2-3.5-23.3/2)=17357.57 KN·NM3=-W3L3=-10.30×(26.8/2-1/3×1.62×0.8)=-133.57 KN·N⑷.水压力上游：P1=1/2γH12=1/2×9.81×31.652=4913.45 KNM1=-P1L1=-4913.45×1/3×31.65=-51836.90 KN·N下游：P2=1/2γH22=1/2×9.81×1.622=12.87 KNM2=P2L2=12.87×1/3×1.62=6.95 KN·N⑸.浮托力P浮=γH2LB=9.81×1.62×26.8=425.91 KNM=0 KN·N⑹.渗透压力W1=γA1=9.81×1/2×5×[31.65-1.62-0.2×（31.65-1.62）=589.19 KNW2=γA2=9.81×5×0.2×（31.65-1.62）=294.59 KNW3=γA3=9.81×1/2×（26.8-5）×0.2×（31.65-1.62）=642.22 KNWK =W1+W2+W3=1526 KNW=1.2×1526=1831.2 KNM 1K =-W 1L 1=-589.19×(26.8/2-5/3)=-6913.17 KN ·N M 1=1.2 M 1K =8160.35 KN ·NM 2K =-W 2L 2=-1.2×294.59×(26.8/2-5/2)=-3211.03 KN ·N M 2=1.2 M 2K =-3853.24 KN ·NM 3K =-W 3L 3=-1.2×642.22×[26.8/2-5-(26.8-5)/3] =-727.85 KN M 3=1.2 M 3K =-873.42 KN ∑P=5099.91 KN ∑W=8284.51 KN∑M=-16296.96 KN ·N 2.校核洪水位W 1W 2W 3⑴.浪压力P 1=1/2γHL m /2=1/2×9.81×（0.66+0.22+6.29/2）×6.29/2=62.09 KN P 2=1/2γL m 2/4=1/2×9.81×6.292/4=48.52 KNP n = P 1+P 2 =62.09-48.52=13.57 KN P=1.2×P n =1.2×13.57=48.52 KNM1n =-P1×[1/3×(h1%+hz+Lm/2)+H1-Lm]=-62.09×[1/3×（0.66+0.22+6.29/2）+32.14-6.29/2]=-1883.60 KN·NM1=1.2M1n=1.2×(-1883.60)=-2260.32 KN·NM2n =P2×(1/3×Lm/2+H1-Lm/2)=48.52×(1/3×6.29/2+32.14-6.29/2)=1457.70KNM2=1.2M2n=1.2×1457.70=1749.24 KN·N⑵.泥沙压力Psk =1/2γsbhs2tan2(45°-φs/2)=1/2×10×7.52×tan2(45°-20°/2)=137.89 KNPn =1.2Psk=1.2×137.89=165.47 KNM=-PnL=-165.47×1/3×7.5=-413.68 KN·N⑶.自重W1=γV1=24×3.5×33.5=2814 KNW2=γV2=24×23.3×29.1×1/2=8136.36 KNW3=γV3=9.81×1/2×2.6×2.6×0.8=26.53 KNW=W1+W2+W3=10976.89 KNM1=W1L1=2814×(26.8/2-3.5/2)=32783.1 KN·NM2=W2L2=8555.4×(26.8/2-3.5-23.3/3)=17357.57 KN·NM3=-W3L3=-26.53×(26.8/2-1/3×2.6×0.8)=-337.11 KN·N⑷.水压力上游：P1=1/2γH12=1/2×9.81×32.142=5066.76 KNM1=-P1L1=-5066.76×1/3×32.14=-54281.89 KN·N下游：P2=1/2γH22=1/2×9.81×2.62=33.16 KNM2=P2L2=33.16×1/3×2.6=28.74 KN·N⑸.浮托力P浮=γH2LB=9.81×2.6×26.8=683.56 KNM=0 KN·N⑹.渗透压力W1=γA1=9.81×1/2×5×[32.14-2.6-0.2×（32.14-2.6）=579.57 KNW2=γA2=9.81×5×0.2×（32.14-2.6）=289.79 KNW3=γA3=9.81×1/2×（26.5-5）×0.2×（32.14-2.6）=631.74 KNWK =W1+W2+W3=1501.1 KNW=1.2×1501.1=1801.32 KNM1=-1.2W1L1=-1.2×579.57×(26.8/2-5/3)=-8160.35 KN·NM2=-1.2W2L2=-1.2×289.79×(26.8/2-5/2)=-3790.45 KN·NM3=-1.2W3L3=-1.2×631.74×[26.8-5-(26.8-5)/3] =-859.17 KN∑P=5215.35 KN∑W=8072.97 KN∑M=-18184.32 KN·N3. 抗滑稳定极限状态⑴基本组合时，取持久状况对应的设计状况系数ψ=1.0，结构系数γd=1.2γ0ψs(·)= γψ∑P=1.0×1.0×5099.91 =5099.91 KN1/γd R(·)= 1/γd（f＇Γ∑W+ C＇ΓA）=1/1.2（0.46×8284.51+100×26.8） =5409.06 KN∴γ0ψs(·)＜1/γdR(·)即基本组合时满足设计要求⑵偶然组合时，取偶然状况对应的设计状况系数ψ=0.85，结构系数γd=1.2γ0ψs(·)= γψ∑P=1.0×0.85×5215.35 =4433.05 KN1/γd R(·)= 1/γd（f＇Γ∑W+ C＇ΓA）=1/1.2（0.46×8911.05+100×26.8） =6837.38 KN∴γ0ψs(·)＜1/γdR(·)即偶然组合时满足设计要求4. 坝址抗压强度极限状态⑴基本组合时，设计状况系数ψ=1.0，结构系数γd=1.8γ0ψs(·)= γψ（∑W/T-6∑M/T2）×（1+m2）=1.0×1.0×[8284.51/26.8-6×(-16296.96)/26.82] ×（1+0.82） =730.23 Kpa≈0.73 Mpa1/γdR(·)=1/1.8×10000=5555.56 Kpa≈5.56 Mpa∴γ0ψs(·)＜1/γdR(·)即基本组合时满足设计要求⑵偶然组合时，设计状况系数ψ=0.85，结构系数γd=1.8γ0ψs(·)= γψ（∑W/T-6∑M/T2）×（1+m2）=1.0×0.85×[8072.97/26.8-6×(-18184.32)/26.82] ×（1+0.82） =631.68 Kpa≈0.63 Mpa1/γdR(·)=1/1.8×10000=5555.56 Kpa≈5.56 Mpa∴γ0ψs(·)＜1/γdR(·)即偶然组合时满足设计要求5.上游坝踵不出现拉应力极限状态因上游坝踵不出现拉应力极限状态属正常使用极限状态，故设计状况系数，作用分项系数和材料性能分项系数均采用1.0，扬压力系数直接用0.2代入计算，此处，结构功能的极限值C=0。
BJ重力坝毕业设计毕业论文
BJ重力坝毕业设计毕业论文目录摘要 (1)前言 (2)第一部分设计说明书1 工程概况 (3)1.1 工程地理位置 (3)1.2 流域概况 (3)1.3 工程任务与规模 (3)2 基本资料 (4)2.1 水文气象 (4)2.2 坝址与地形情况 (11)2.3 工程枢纽任务与效益 (12)3 枢纽布置 (13)3.1 枢纽组成建筑物及其等级 (13)3.2 坝线、坝型选择 (14)3.3 枢纽布置 (17)4 洪水调节 (19)4.1 基本资料 (19)4.2 洪水调节基本原则 (22)4.3 调洪演算 (23)4.4 调洪计算结果 (27)5 非溢流坝剖面设计 (28)5.1 设计原则 (28)5.2 剖面拟订要素 (28)5.3 抗滑稳定分析与计算 (31)5.4 应力计算 (33)6 溢流坝段设计 (36)6.1 泄水建筑物方案比较 (36)6.2 工程布置 (37)6.3 溢流坝剖面设计 (38)6.4 消能设计与计算 (41)7 细部构造设计 (42)7.1 坝顶构造 (42)7.2 廊道系统 (43)7.3 坝体分缝 (44)7.4 坝体止水与排水 (45)7.5 基础处理 (46)7.6 混凝土重力坝的分区 (47)第二部分计算说明书1 洪水调节 (49)1.1 调洪演算 (49)1.2 调洪计算结果及分析 (63)2 非溢流坝段计算 (64)2.1 非溢流坝段经济剖面尺寸拟定 (64)2.2 重力坝非溢流坝段主要荷载 (68)2.3 抗滑稳定分析 (75)2.4 抗剪断强度计算 (78)2.5 应力分析计算 (80)3 溢流坝段设计 (84)3.1 顶部曲线 (84)3.2 反弧段 (86)4 消能防冲设计 (87)4.1 洪水标准和相关参数的选定 (88)4.2 水舌抛距计算 (89)4.3 最大冲坑水垫厚度及最大冲坑厚度 (90)致谢 (92)参考文献 (93)前言本次毕业设计是根据根据教学要求，对水利水电专业本科毕业生进行的最后一项教学环节。
重力坝毕业课程设计

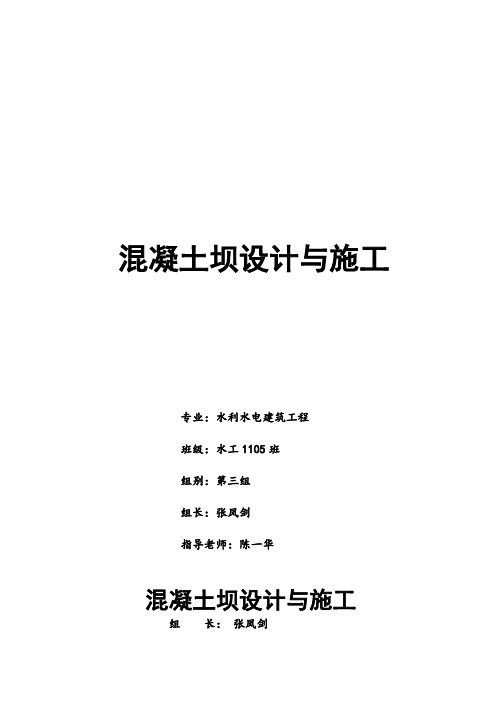

混凝土坝设计与施工专业：水利水电建筑工程班级：水工1105班组别：第三组组长：张凤剑指导老师：陈一华混凝土坝设计与施工组长：张凤剑副组长：韦倩婷张维组员：胡文学袁凯李志文张洪江李齐彪指导老师：陈一华班级：水工1105班组别：第三组前言本设计说明书是根据《水工建筑物》、《混凝土重力坝设计规范》、《混凝土坝设计与施工实训指导书》，在教师陈一华的指导下和全组人员的努力下完成的。
本设计说明书编写人员及编写分工如下：袁凯（第一章基本资料的整理，第二章中第一、二节基本尺寸的分析及拟定）；胡文学（第二章中第三节荷载计算及其组合）；张凤剑（第三章的溢流坝剖面设计）；张维（第二章中第四节稳定计算和书中所用图片的绘画）；李志文（第四章的编写及第三章的部分细部构造）；张洪江、李齐彪（第三章的部分细部构造及审核）；韦倩婷（参与报告全部章节的编写）。
本设计说明书在编写过程中得到了第二组组长邱冬悦、第三组张凤剑、第四组组长杨志伟、第五组组长王思翱和指导老师陈一华的热情帮助，报告中还参考并引用了有关教材和技术文献资料，除部分列出，其余的还未一一注明。
由于编者水平有限，书中难免存在不足之处，敬请读者批评指正。
编者2013年10月目录第一章基本资料 (1)一、工程概况 (1)二、水文分析 (1)三、气象 (2)四、工程地质 (2)五、枢纽建筑物特性指标 (3)第二章坝体基本剖面设计 (5)一、确定枢纽等级及水利工程建筑物的等级 (5)二、坝体设计 (5)三、荷载计算 (8)四、稳定计算 (11)第三章细部构造设计 (13)一、坝顶构造 (13)二、分缝止水 (13)三、混凝土标号分区 (15)四、坝体排水 (17)五、廊道系统 (18)第4章溢流坝坝体设计 (19)一、泄水方式的选择 (19)二、溢流坝剖面拟定 (20)三、消能防冲设计 (26)第四章闸墩设计 (30)一、闸墩布置 (30)二、闸墩的尺寸 (30)三、边墩 (30)第一章基本资料一、工程概况顺河水量丰沛，顺河中游与豫运河上游的礼河、还乡河分水岭均较单薄，并处于低山丘陵区，最窄处仅10余公里。
混凝土重力坝毕业设计
混凝土重力坝毕业设计
混凝土重力坝是一种常见的水利工程结构，用于阻挡和控制河
流水流，以及提供水力发电和灌溉用水。
毕业设计是大学生在毕业
前完成的一项综合性设计，对于水利工程专业的学生来说，混凝土
重力坝的毕业设计是一个重要的学习任务。
在进行混凝土重力坝的毕业设计时，学生需要考虑多个方面，
包括工程设计、材料选择、结构稳定性、施工工艺等。
首先，学生
需要对所在地区的地质、水文、气象等情况进行调查和分析，以确
定坝址的选址和设计参数。
其次，学生需要进行坝体和坝基的设计
计算，包括坝体的截面形状、尺寸和混凝土配筋等。
同时，还需要
考虑坝基的承载能力和稳定性，以确保坝体和坝基的结构安全可靠。
在材料选择方面，学生需要考虑混凝土的配合比和强度等参数，以及坝体表面的防水和防渗处理。
此外，还需要考虑到坝体的抗震
和抗风等特殊荷载的设计要求。
在施工工艺方面，学生需要进行施
工图纸的编制和施工工艺的设计，确保混凝土重力坝的施工过程安
全高效。
在毕业设计的过程中，学生需要结合理论知识和实际工程经验，
通过计算分析和实地考察等方法，对混凝土重力坝进行全面的设计和评估。
通过毕业设计，学生不仅可以提高自己的专业技能，还可以为水利工程领域的发展做出贡献。
总之，混凝土重力坝的毕业设计是水利工程专业学生的重要学习任务，通过毕业设计，学生可以全面了解混凝土重力坝的设计和施工过程，提高自己的专业能力，为未来的工程实践做好准备。
龙潭水利枢纽(重力坝)毕业设计——西安理工大学
9
表 2—5 分期设计洪水
时
雨
H6
面雨量
177.2 161.1 138.8 122.7 105.8 84.4 67.9 51.7 23.0
(mm)
点雨量 H3 面雨量
165.6 150.5 129.7 114.7 98.9 78.8 63.4 48.3 21.5 138.5 125.9 108.5 95.9 82.7 65.9 53.0 40.4 17.9
2
1.2.2 区域经济发展的需要。
根据《铜川市城市商业网点规划》，全市正全面打造“一城双心”和“北市 区(老城)—黄堡—董家河—耀州区—新区—坡头‘六点一线’”的城市格局，确 定在全市规划建设新区南部装备制造和食品加工、坡头煤电联营、董家河 铝业、黄堡水泥陶瓷、耀州区惠塬水泥等八大工业园区，以拉动全市经济 持续快速增长。然而随着铜川市城市化和工业化进程的加快，水资源短缺 的矛盾已日益突显。作为未来铜川政治、经济、文化、商贸中心的新区， 其人口、工业、商贸已进入一个快速发展时期。全市 80%以上的工业都集中 在铜川新区和工业带所在的石川河流域，缺水矛盾更是显著。因此，为促 进铜川新区和工业带的经济可持续发展，开发龙潭水利枢纽工程势在必行。
1.2 工程特性表
工程名称
表 1-1 龙潭水利枢纽工程特性表 龙潭水利枢纽工程
建设地点
陕西省铜川市耀州区
所在河流
赵氏河
Ⅰ.水文特征 设计洪峰流量(100 年一遇) 校核洪峰流量(1000 年一遇)
Ⅱ.水库特征
669m3/s 1210m3/s
Ⅳ.枢纽主要建筑物
一.挡水建筑物
坝顶高程
717.24m
最大坝高
6
项目
时段
伦潭水利枢纽工程毕业设计
上、下坝址存在的工程地质问题，主要为渗漏及坝肩稳定问题。由于岩体风化及节理裂隙的影响，坝址基础开挖以后，建基面以下一般为弱~中等透水岩体，需作防渗处理。上坝址可利用基岩埋深较大，建基面以下透水岩体厚度也较大。下坝址拱坝方案右坝肩，由于局部分布有缓倾角节理裂隙，其与坝区较发育的北西或北东向两组陡倾角结构组合，存在与拱肩推力方向夹角很小的不利组合面，有沿该组面产生滑动的可能，对拱肩稳定不利。
干容重Υｄ=1.59ｔ/ｍ3饱和容重ΥS=2.00ｔ/ｍ3
浮容重Υｂ=0.98ｔ/ｍ3渗透系数K=4.5×10-6ｃｍ/ｓ
凝聚力ｃ=0.38ｋｇ/ｃｍ2内摩擦角φ=20.570
（二）筑坝材料
1、砂壤土
干容重Υd=1.70ｔ/ｍ3饱和容重Υs=2.10ｔ/ｍ3
浮容重Υb=1.00ｔ/ｍ3渗透系数K=2.5×、饶南拗陷区。区内地势东南高、西北低，下游为低山丘陵区，中上游属中低山——中高山构造剥蚀地貌，不良物理地质现象不甚发育。区内出露地层主要为燕山早期花岗岩。枢纽及库区处于次一级的陈坊~永平~八都区域隆起构造带，未发现孕震断裂分布，不存在产生水库诱发地震的可能性，根据GB18306-2001《中国地震动参数区划图》，本区地震动峰值加速度小于0.05g，地震动反应谱周期小于0.35s，区域构造稳定性较好。
总库容1.798亿ｍ3
河床地面高程170m
第三章枢纽布置及工程等级
第一节枢纽布置
一、坝址、坝轴线的选择
重力坝毕业设计
重力坝毕业设计1000字重力坝是一种常见的水利工程结构，具有结构简单、运行稳定、建造方便等优点。
本文旨在探讨重力坝设计的主要问题，包括坝体型状设计、地基处理、坝面防渗等方面。
一、坝体型状设计重力坝的重要特征是坝体具有足够的重量来承担坝下水压力。
因此，在坝体型状设计过程中，必须确保坝高和筒体厚度足够承受水压和地震力同时作用的负荷。
通常，坝体的高度应该根据下游地区所需的水压力来确定。
如果水压力较高，建议选择一种高度充足的坝体型状设计，以确保坝体足够强度承担庞大的水压力。
在此基础上，可以针对不同的山体坝体特征，采用不同的坝体型状设计。
二、地基处理地基处理是设计重力坝的一个重要问题。
由于地基是承受坝体上推力的主要结构，而且地基的性质和质量对于坝体的稳定性有直接影响。
因此，在设计重力坝时，应该通过预测地基衬砌和充实地基来改善地基的机械性质和减小地基破坏。
地基处理应该分为两个阶段。
第一个阶段是对预计地基状况的探究和分析，以快速确定地基状况，成本和时间。
第二个阶段是对具体地基处理的选择和实施，包括挖掘、填充、衬砌、灌浆等方面的操作。
此外，地质资料的获取也是重要的，以便更准确地分析地基状况。
这些资料可以分为岩石力学、工程地质和水文地质，以便在选择地基处理方案时做出具体的决策。
三、坝面防渗坝面防渗是设计重力坝时需要考虑的另一个重要因素。
坝面防渗可以确保坝体内水的安全，防止渗漏和水损失。
设计坝面防渗方案应考虑以下因素：1. 坝体内的压力。
防止渗漏时应确保大坝的水压符合设计要求。
2. 坝面材料。
坝面材料应具有足够的密度和合适的渗透率，以确保没有任何渗漏。
3. 水位高度的选择。
在决定大坝的设计水位高度时，应考虑到可能的最高水位，以及水压力和水荷重的影响。
综上所述，在设计重力坝时，应严格遵守技术规范、结合地质特征和环境条件，从坝体型状设计、地基处理、坝面防渗等方面统筹考虑，确保大坝的稳定性和安全性。
毕业设计任务书-重力坝 (2)
毕业设计（论文）课题任务书（2015 ---- 2016学年）学院名称：水利与环境学院课题名称BX水利枢纽设计学生姓名专业水利水电工程学号指导教师殷德胜任务书下达时间2015.12.20课题概述:（设计型课题包括工程概况，设计的具体内容、步骤；论文型课题包括课题研究要解决的理论或实际问题，研究方法和内容）BX水利枢纽由挡水建筑物、泄水建筑物、电站建筑物等主要建筑物组成。
其主要任务是发电和防洪。
本毕业设计以该枢纽为对象，选用实体重力坝为挡水建筑物，要求学生利用所学知识独立完成以下工作：1）分析地形地质、水文气象、施工条件等基本资料；2）根据枢纽建筑物的组成及施工导流等因素进行枢纽总体布置；3）调洪演算；4）非溢流坝段设计，包括剖面设计、坝段稳定及强度分析等；5）溢流坝段设计，包括消能防冲设计、溢流剖面设计、坝段稳定及强度分析等；6）电站坝段设计，主要是引水建筑物设计；7）细部构造设计和地基处理；8）文献资料翻译等。
基本资料情况：（说明基本资料文字部分的内容及主要参数，图纸部分如地形图、地质平面图、地质剖面图及给定建筑物的布置图等）提供BX水利枢纽的流域情况、水文气象资料、地形地质资料等。
包括：1）基本资料2）枢纽地形图一张要求阅读或检索的参考资料及文献：（包括指定给学生阅读的外文资料）1)祁庆和.水工建筑物[M](3版). 北京：中国水利水电出版社，1997.2)陈胜宏.水工建筑物[M]. 北京：中国水利水电出版社 20033)潘家铮.重力坝设计[M]. 水利电力出版社.1987.4)防洪标准(GB50201-94)[S]. 中国计划出版社,19955)水利水电工程等级划分及洪水标准(SL252-2000)[S].水利电力出版社.20006)混凝土重力坝设计规范 (SL319-2005) [S].水利电力出版社.20057)水工建筑物荷载设计规范DL5077-1997[S]，中国水利电力出版社，1997.8)泄水建筑物消能防冲论文集[C]. 水利出版社.1980.11设计（论文）成果要求：（包括外文翻译、开题报告、设计或研究报告正文的数量和质量,设计图纸的内容、张数、图幅等要求）1、开题报告： 6 页3000 字2、译文：6页3000 字3、设计书：40～50 页，约20，000 字4、计算说明书：40～50 页，约20，000 字5、设计图纸：A1图两张各设计阶段进度及要求起止日期要求完成的具体内容及质量1-2周3-4周5-9周10周11-12周13周14周了解课题，熟悉查找参考资料坝型选择、枢纽布置调洪计算、坝经济剖面设计与计算完成设计说明书、计算书的编写绘制大图及细部结构放大图教师评阅毕业答辩审核（系主任）批准（教学院长）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.1基本资料
2.1.1 水文气象
潭水利枢纽坝址处于铅山河支流杨村水中游。杨村水为信江二级支流，发源于武夷山脉读书尖。河流自南向北流经篁碧、港口、天柱山、港东、杨村、五都等地，在下坂与石塘水相汇后称铅山河。杨村水主河长70km，流域面积465km2，河道平均坡降6.6‰。伦潭水库坝址以上集雨面积242km2、主河长41.9km，流域平均宽度5.77km，主河道平均比降11.62‰。坝址附近无水文测站，选择铅山河流域内铁路坪水文站作为参证站，由1959年至2000年共42年径流资料，推求坝址多年平均流量为11.0m3/s，Cv=0.31,Cs=2.5Cv，多年平均径流深1438.8mm，多年平均径流量3.48×108m3。铅山河为雨洪式河流，洪水与能形成较大洪水。经分析计算，坝址设计洪水成果：校核洪水标准（P=0.1%)，相应洪峰流量为2640m3/s，洪量W1=87.73×106m3、W3=155.17×106m3；设计洪水标准（P=1%）、相应洪峰流量为1500m3/s，洪量W1=52.06×106m3、W3=92.08×106m3。铅山河属少泥沙河流，坝址多年平均悬移质输沙量4.55×104t、推移质输沙量1.82×104t。
（二）图纸
主要设计图有：
1、大坝平面布置图、上游立视图、下游立视图；
2、挡水坝剖面图、溢流坝剖面图及细部结构图
3、引水系统平面布置图、剖视图，包括进水口、调压室及隧洞断面图
图纸要求用计算机或铅笔绘制，能表达设计意图，尺寸齐全，干净美观，符合国家制图标准，图中应有附注以说明技术要求等问题。图应编号，有设计制图者签名。
4.7 应力分析及边缘应力计算18
第五章 溢流坝段设计21
5.1 泄水方式的选择21
5.2 溢流坝的孔口布置21
5.3 溢流坝剖面拟定23
5.4 消能防冲设计25
5.5 挑距和冲坑的估算27
5.5.1 水舌挑射距离L27
5.5.2 最大冲坑水垫厚度的计算（按校核洪水位情况考虑）28
第六章 细部构造设计29
2、泄水建筑物设计，包括溢流坝或泄水孔的孔口尺寸、体形、消能防冲设计及稳定计算等。
包括进水口设计，隧洞直径确定、衬砌设计及调压室设计等。
1.2.2 设计要求
（一）设计说明书、设计计算书各一份
说明书和计算书要求用钢笔书写，章节分明，语句通顺，字体工整，对于论断的依据，公式的来源以及所引用的符号意义均需交代清楚，并应附必要的简图和表格。此外，要求前有目录，页有编号，如使用程序时须附源程序说明，编制原理和程序框图打印结果等，必要时附源程序。
3.2 枢纽布置8
3.2.1 坝址选择9
3.2.2 坝轴线选择9
3.2.3 坝型选择10
3.2.4 引水隧洞的布置11
第四章 重力坝非溢流坝剖面设计13
4.1 坝顶高程的确定13
4.2 坝顶宽度的确定14
4.3 坝坡的设计14
4.4 坝底宽度的拟定14
4.5 荷载组合及其计算（以单宽计算）14
4.6 稳定计算16
第一章 工程概况与设计任务及要求1
1.1 工程概况1
1.2 设计任务与要求1
第二章 设计基本资料及水库工程特性3
2.1基本资料3
2.1.1 水文气象3
2.1.2 工程地质3
2.1.3 筑坝材料及其物理力学性质4
2.1.4 水库的运用要求5
2.2 水库工程特性5
第三章 枢纽布置及工程等级7
3.1 工程等级及建筑物级别7
铅山河流域属亚热带季风气候区，流域内各地多年平均气温18.1℃，极端最高气温40.1℃，极端最低气温-10.6℃，多年平均相对湿度79%。多年平均降水量1908.9mm，最大年降水量2856.7mm（1998年），最小年降水量1177.1mm（1971年），多年平均蒸发量1550.4mm，多年平均风速1.9m/s，实测最大风速20.3m/s。坝址区洪水期多年平均最大风速16ｍ/ｓ，吹程为2.5公里。
7.1.1洞径的拟定35
7.1.2洞径泄流验算35
7.2 洞线的布置35
7.2.1 洞线的布置原则35
7.2.2 隧洞围岩厚度的确定36
7.2.3 隧洞纵坡设计36
7.2.4 洞线的选择36
7.3进口段的布置与设计37
7.3.1 进水口的具体形式选择37
7.3.2 事故闸门与检修闸门37
7.3.3 进水口高程的验算37
8.3 坝基的固结灌浆42
8.4 坝基帷幕灌浆43
8.5 坝基排水设施44
第一章 工程概况与设计任务及要求
1.1 工程概况
伦潭水利枢纽工程位于铅山县天柱山乡境内，距县城约50km，坝址地处铅山河支流杨村水中游，是铅山河流域内具有防洪、灌溉、发电、供水及水产养殖等综合效益的控制性工程。
铅山河是信江中上游南岸的一条主要支流，发源于闽赣边境的武夷山脉。流域东邻石溪水，西毗陈坊河，南靠武夷山，北抵信江，集雨面积1255km2。流域内山高林密 ，植被良好，气候温和，矿产资源丰富，尤以铜矿著称。铅山河流域理论电力蕴藏量约14×108kW·h，初步查明的可开发水电装机有18.46×104kW，可开发电量6.7×108kW·h，其水力资源之丰富为信江之冠。
7.3.4 进口段、渐变段和闸门段的设计38
7.3.5 拦污栅的设计38
7.3.6 通气孔设计39
7.3.7 启闭机设计39
7.4 引水隧洞水力计算40
7.4.1 局部水头损失计算40
7.4.2 沿程水头损失计算40
7.5 调压室设计41
第八章 地基处理42
8.1 重力坝对地基的要求42
8.2 坝基开挖与清理42
铅山河流域是我省暴雨中心之一，也是我省小流域治理规划的重点流域。伦潭水利枢纽工程项目在2002年7月已经国务院批准立项。
1.2 设计任务与要求
1.2.1 设计任务
（一）枢纽布置
1、坝址、坝轴线及坝型的选择。
2、引水隧洞的布置。
（二）挡水及泄水建筑物设计
1、坝体设计，包括地基处理、剖面设计、坝体应力分析、稳定分析及细部构造设计。
6.1 混凝土分区设计29
6.2 非溢流坝细部结构29
6.3 溢流坝细部结构30
6.3.1 闸门和启闭机30
6.3.2 闸墩和工作桥30
6.4 坝体分缝及止水设计30
6.5 坝体排水32
6.6 坝体廊道系统32
6.6.1 基础灌浆廊道32
6.6.2 坝体廊道32
第七章 引水隧洞的设计35
