基于ANSYS Workbench的锥形密封圈有限元仿真分析

基于ANSYS Workbench的锥形密封圈有限元仿真分析

赵明敏;高翔;黄新

【期刊名称】《内蒙古石油化工》

【年(卷),期】2022(48)1

【摘要】锥形密封圈是光杆密封器的重要组成部件,该部件一般由橡胶材料制成,是防止原油在光杆和油管的环形空间处泄露的核心部件。光杆在锥形密封圈包覆中做上下往复移动,锥形密封圈内壁与光杆接触,外壁与下密封圈压盖相接触,无相对运动。锥形密封圈被压环的预紧力压紧,并与光杆及密封圈压盖内壁产生接触压力,该压力

高于原油渗透压力,从而产生密封效果。研究一种新型双向压缩压力自适应盘根盒

密封器,针对其核心部件锥形密封圈展开基于ANSYS Workbench的应力和应变分析,以验证该锥形密封圈的有效性。通过仿真结果可知:在施加工作载荷后,密封面贴合良好,橡胶挤出现象轻微;最大应力小于该部件所用材料(丁腈橡胶)的极限应力强

度(20MPa),可以满足强度要求。

【总页数】3页(P55-57)

【作者】赵明敏;高翔;黄新

【作者单位】克拉玛依职业技术学院

【正文语种】中文

【中图分类】TE933.1

【相关文献】

1.基于ANSYS Workbench的液压支架Y形密封圈有限元分析

2.基于ANSYS Workbench的O型密封圈接触分析

3.基于ANSYS Workbench的新型浮动式无骨架鞍形橡胶密封圈的有限元分析

4.基于ANSYS Workbench的型材拉弯有限元仿真模块开发

5.基于ANSYS Workbench的柔性底座有限元仿真模块开发

因版权原因,仅展示原文概要,查看原文内容请购买

ansys workbench中的边界条件约束详解

ansys workbench中的边界条件约束详解 ANSYS Workbench中的边界条件约束详解 ANSYS Workbench是一种通用的有限元分析软件,广泛应用于工程设计、仿真和优化。在进行仿真分析时,正确地设置边界条件是非常关键的一步。边界条件定义了模型的外部环境,并对物体施加约束或加载,以模拟实际工作条件。本文将详细讨论ANSYS Workbench中的边界条件约束,一步一步地回答以下问题。 1. 什么是边界条件约束? 在ANSYS Workbench中,边界条件约束是指对模拟模型中的物体施加的限制条件或加载。这些约束可以是外力、固定支撑点、固定边界或其他类型的条件,用于模拟现实世界中物体所受的外部情况。 2. 如何在ANSYS Workbench中设置边界条件约束? 在ANSYS Workbench中设置边界条件约束有以下几个步骤: a. 创建几何模型:首先,根据实际需要创建几何模型,并进行相关的几何操作,比如创建零件、装配等。 b. 定义材料特性:为模型中的各个物体定义相应的材料特性,例如弹性模量、密度、热传导系数等。 c. 网格划分:对几何模型进行网格划分,将其划分为适当的网格单元,用于数学求解。 d. 设置约束:在边界条件编辑器中,通过选择适当的图形工具和选项,设置所需的边界条件约束。这些约束可以是外力、固定支撑点、固定边界或其他类型的条件。 e. 网格连接:对于多个物体组成的装配模型,还需要将相邻网格之间的连接设置得当,以确保模拟的连续性。 3. 外力约束是如何设置的? 外力约束是指施加在模拟模型上的外部载荷或力。在ANSYS Workbench中,可以通过以下步骤设置外力约束: a. 在边界条件编辑器中选择适当的图形工具,如力矢量或单点力工具。 b. 在模拟模型上选择力作用点,可以是单个点或一组点,也可以是物体的表面等。 c. 输入或定义所需的外力大小和方向。 d. 根据需求设置负载的类型,如压力、力或流体力等。 4. 固定支撑点约束是如何设置的? 固定支撑点约束是使物体某些点固定在空间中的一种约束条件。在ANSYS Workbench中,可以通过以下步骤设置固定支撑点约束: a. 在边界条件编辑器中选择固定支撑点工具。 b. 在模拟模型上选择需要固定的点。 c. 根据需求设置固定的自由度,可以是平移或旋转自由度的任意组合。

基于ANSYS Workbench的O型密封圈接触分析

基于ANSYS Workbench的O型密封圈接触分析 李修宇; 张传俊 【期刊名称】《《长春工程学院学报(自然科学版)》》 【年(卷),期】2019(020)003 【总页数】3页(P13-15) 【关键词】O型密封圈; ANSYSWorkbench; 接触分析 【作者】李修宇; 张传俊 【作者单位】安徽工商职业学院合肥230022 【正文语种】中文 【中图分类】TH138 0 引言 由于O型密封圈具有结构简单、制造和使用方便、价格低廉等特点,因此,被广 泛地应用于机械设备的液压密封和气动密封中[1-2]。除上述特点外,O型密封圈 还具有良好的密封性,既可用于静态密封,也可用于动态密封,既能单独使用,也可以采用组合式配合挡圈密封,而且工作压力可在0.1~400 MPa,温度范围可在-60 ℃~200 ℃,范围较广。O型密封圈的密封性能依靠系统压力实现自动双向 作用密封,并随系统压力的提高而增大。密封性能直接决定其能否正常工作,因此,需要对其进行研究。 文献[3]提出一种有限元分析模型,对O形圈密封结构在不同油压和压缩率作用下

的应力分布及接触压力分布进行具体分析,根据分析结果对O形圈密封结构的适 用条件进行总结,得出的结果为密封圈的安装提供了一定的指导。但是该方法在分析过程中引入了比较多的参数,对这些参数进行拟合具有一定的难度,因此,该方法的应用性不强。文献[4]构建了一个带副唇的旋转轴唇形密封接触分析模型,运 用该模型对密封圈装配后的不同压缩量与旋转轴的接触应力进行分析,得出旋转轴唇形密封圈装配后的压缩量应该保证在0.7 mm以上的结论。虽然该方法得出了 较为准确的结论,但是该模型应用范围有限,不适合大范围使用。 为了对传统方法进行完善,基于ANSYS Workbench平台,对O型圈密封接触进行分析。 1 O型圈有限元模型的建立 选用的O型密封圈型号为乙烯—丙烯橡胶,橡胶材料是超弹性材料,具有非线性 特征,ANSYS Workbench平台中有很多橡胶参数模型,采用Neo-Hookean超弹本构模型,其应变能函数可以表示为 (1) 式中:W为应变能;λ为橡胶伸长率;J为变形后体积与变形前的体积比值;μ为材料的应力量纲,为常数,μ=ρkT,其中ρ为密度,k为Boltzmann常数,T为 温度;I1为Cauchy-Green变形张量的第一不变量。材料的属性[5-6]见表1所示。表1 材料属性零部件弹性模量/MPa泊松比O型圈9.30.49活塞与缸体 2.11×1050.30 由表1得出橡胶单元的Initial Shear Modulus Mu为1.3 MPa,Incompressibility Parameter D1为1.52 MPa-1。 分析模型由活塞、缸体和密封圈组成,由于模型是圆周对称的,可以对模型进行简化,将三维模型简化为二维轴对称。橡胶在压缩过程中将产生大变形,为让结果更

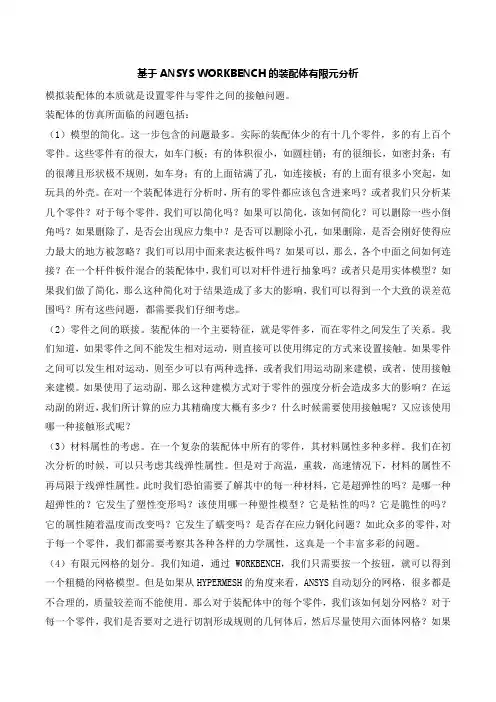

基于ANSYS WORKBENCH的装配体有限元分析

基于ANSYS WORKBENCH的装配体有限元分析 模拟装配体的本质就是设置零件与零件之间的接触问题。 装配体的仿真所面临的问题包括: (1)模型的简化。这一步包含的问题最多。实际的装配体少的有十几个零件,多的有上百个零件。这些零件有的很大,如车门板;有的体积很小,如圆柱销;有的很细长,如密封条;有的很薄且形状极不规则,如车身;有的上面钻满了孔,如连接板;有的上面有很多小突起,如玩具的外壳。在对一个装配体进行分析时,所有的零件都应该包含进来吗?或者我们只分析某几个零件?对于每个零件,我们可以简化吗?如果可以简化,该如何简化?可以删除一些小倒角吗?如果删除了,是否会出现应力集中?是否可以删除小孔,如果删除,是否会刚好使得应力最大的地方被忽略?我们可以用中面来表达板件吗?如果可以,那么,各个中面之间如何连接?在一个杆件板件混合的装配体中,我们可以对杆件进行抽象吗?或者只是用实体模型?如果我们做了简化,那么这种简化对于结果造成了多大的影响,我们可以得到一个大致的误差范围吗?所有这些问题,都需要我们仔细考虑。 (2)零件之间的联接。装配体的一个主要特征,就是零件多,而在零件之间发生了关系。我们知道,如果零件之间不能发生相对运动,则直接可以使用绑定的方式来设置接触。如果零件之间可以发生相对运动,则至少可以有两种选择,或者我们用运动副来建模,或者,使用接触来建模。如果使用了运动副,那么这种建模方式对于零件的强度分析会造成多大的影响?在运动副的附近,我们所计算的应力其精确度大概有多少?什么时候需要使用接触呢?又应该使用哪一种接触形式呢? (3)材料属性的考虑。在一个复杂的装配体中所有的零件,其材料属性多种多样。我们在初次分析的时候,可以只考虑其线弹性属性。但是对于高温,重载,高速情况下,材料的属性不再局限于线弹性属性。此时我们恐怕需要了解其中的每一种材料,它是超弹性的吗?是哪一种超弹性的?它发生了塑性变形吗?该使用哪一种塑性模型?它是粘性的吗?它是脆性的吗?它的属性随着温度而改变吗?它发生了蠕变吗?是否存在应力钢化问题?如此众多的零件,对于每一个零件,我们都需要考察其各种各样的力学属性,这真是一个丰富多彩的问题。(4)有限元网格的划分。我们知道,通过WORKBENCH,我们只需要按一个按钮,就可以得到一个粗糙的网格模型。但是如果从HYPERMESH的角度来看,ANSYS自动划分的网格,很多都是不合理的,质量较差而不能使用。那么对于装配体中的每个零件,我们该如何划分网格?对于每一个零件,我们是否要对之进行切割形成规则的几何体后,然后尽量使用六面体网格?如果

(整理)ANSYS Workbench 14.0超级学习手册(第1章).

第1章ANSYS Workbench 14.0概述 本章从总体上对ANSYS Workbench 14.0自带软件包括结构力学模块、流体力学模块等进行概述,同时对ANSYS Workbench 14.0最新整合的其他模块进行简单介绍,其中包括低频电磁场分析模块Ansoft Maxwell、多领域机电系统设计与仿真分析模块Ansoft Simplorer、疲劳分析模块nCode及复合材料建模与后处理模块ACP等。同时,本章还以SolidWorks 软件为例,介绍Workbench 14.0与常见的CAD软件进行集成的步骤及方法。 学习目标: (1)了解ANSYS Workbench软件各模块的功能; (2)掌握ANSYS Workbench软件与SolidWorks软件的集成设置; (3)掌握ANSYS Workbench平台的常规设置,包括单位设置、外观颜色设置等。 1.1 ANSYS软件简介 ANSYS提供广泛的工程仿真解决方案,这些方案可以对设计过程要求的任何场进行工程虚拟仿真。全球的诸多组织都相信ANSYS为它们的工程仿真软件投资带来最好的价值。 ANSYS软件是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件。由世界上最大的有限元分析软件公司之一、美国ANSYS公司开发,它能与多数CAD 软件接口,实现数据的共享和交换。 软件主要包括3个部分:前处理模块,分析计算模块和后处理模块。 (1)前处理模块提供了一个强大的实体建模及网格划分工具,用户可以方便地构造有限元模型。 (2)分析计算模块包括结构分析(线性分析、非线性分析和高度非线性分析)、流体动力学分析、电磁场分析、声场分析、压电分析以及多物理场的耦合分析,可模拟多种物理介质的相互作用,具有灵敏度分析及优化分析能力。 (3)后处理模块可将计算结果以彩色等值线显示、梯度显示、矢量显示、粒子流迹显示、立体切片显示、透明及半透明显示(可看到结构内部)等图形方式显示出来,也可将计算结果以图表、曲线形式显示或输出。 ANSYS的特色功能如下。 (1)前后处理。

基于ANSYS Workbench的钢管柔性连接有限元分析

基于ANSYS Workbench的钢管柔性连接有限元分析 杨佩东 【摘要】针对钢管对接环焊时,焊接工序复杂、焊缝可能会产生裂纹等缺点,设计了一种新型钢管柔性对接方式.采用solidwoks三维绘图软件建立实体模型,并应用ANSYS Workbench有限元分析软件对钢管实际工况进行仿真,对O型密封圈采用二参数Mooney-Rivlin超弹性材料模型并应用第四强度理论进行计算,得出钢管所承受的最大等效应力为55 MPa、最大径向应力为10.4 MPa、最大轴向应力为13.9 MPa,最大等效应变为2.96×10-4 mm.分析结果表明,钢管采用柔性对接时,钢管所承受的应力和应变均在许用范围之内,满足强度要求,不会出现泄露现象.说明该柔性连接方式安全可靠. 【期刊名称】《焊管》 【年(卷),期】2019(042)003 【总页数】4页(P38-41) 【关键词】钢管;柔性连接;有限元分析;ANSYSWorkbench 【作者】杨佩东 【作者单位】山西工程职业技术学院,太原030009 【正文语种】中文 【中图分类】TG495 随着我国西气东输、南水北调工程的实施,管道已经在我们生活当中扮演着越来越

重要的角色,目前我国输水管线用管有球墨铸铁管、玻璃钢管、PCCP 管等。这些管材中,钢管具有突出的性能。通常钢管之间采用焊接对接方式。由于焊接对接钢管的连接方式存在成本较高、现场焊接时难以保证焊接质量、遇到土层沉降时易产生焊缝开裂等缺点,目前发达国家已采用钢管柔性连接的方式进行钢管对接。钢管的柔性连接不仅制造成本低,且具有良好的工作性能,已在国外得到了广泛的应用[1-2]。本研究设计了一种以O 型密封圈为柔性接口的连接方式,通过solidworks 三维绘图软件建立实体模型,然后导入ANSYS Workbench 有限元分析软件对其进行应力、应变分析。 1 建立几何模型 本次研究模型以DN500 钢管为例,其壁厚选择为 5 mm,采用Φ610 mm×65 mm 的 O 型密封圈进行密封。在连接管1 与连接管2 之间通过O 型密封圈进行 承插连接,钢管柔性连接分解如图1所示。采用该种连接方式不仅减少了焊接工序,避免了焊接缺陷带来的危害,而且连接管在受到外部作用力后,可以增加连接处的弹性刚度,允许连接处有少许的挠度变形。这相比于焊接连接的钢管具有较大的优势,同时钢管在工作状态下,O 型密封圈受到挤压后增加了连接处的密封性。图1 钢管柔性连接分解示意图 有限元分析之前,需要建立三维实体模型。通常采用三维绘图软件绘制实体模型,然后通过三维绘图软件与有限元软件的无缝对接,将模型导入有限元软件中进行分析。根据已设计好的二维图,通过solidworks 三维绘图软件,建立实体模型[3]。柔性连接装配后的三维模型如图2所示。 图2 柔性连接装配后三维模型 根据力学理论可知,钢管的分析方程[4]满足 式中:[K]——刚度系数矩阵;

基于ANSYS的聚氨酯蕾形密封圈有限元分析

基于ANSYS的聚氨酯蕾形密封圈有限元分析 李海宁;李丹;辛新 【期刊名称】《润滑与密封》 【年(卷),期】2015(000)004 【摘要】利用ANSYS有限元软件建立液压支架立柱上使用的聚氨酯蕾形密封圈有限元模型,仿真分析不同工况下液压支架立柱导向套的密封性能,探讨压缩率和介质工作压力对蕾形圈密封性能的影响。结果表明:聚氨酯蕾形圈Von Mises最大应力出现在与导向套和活塞杆接触区域的中间部分,该区域最先出现裂纹而引起损坏失效;提高压缩率能改善密封性能,但过大的压缩率容易导致蕾形圈内应力过大而出现裂纹;工作压力对密封圈Von Mises应力的影响不大;工作介质压力增大聚氨酯蕾形圈接触压力也增大,且最大接触压力始终大于介质工作压力,能够保证液压支架立柱密封性能。 【总页数】4页(P82-85) 【作者】李海宁;李丹;辛新 【作者单位】西安科技大学机械工程学院陕西西安710054;西安科技大学机械工程学院陕西西安710054;西安科技大学机械工程学院陕西西安710054 【正文语种】中文 【中图分类】TB42 【相关文献】

1.基于ANSYS Workbench的液压支架Y形密封圈有限元分析 [J], 王刚;张晞;王艳燕;朱琛 2.基于ANSYS的蕾形密封圈有限元数值模拟 [J], 张丽英;张盼盼;张子英 3.基于Ansys的橡胶O形密封圈密封性能的有限元分析 [J], 杨春明;谢禹钧;韩春雨 4.基于Ansys的橡胶O形密封圈的密封性能有限元分析 [J], 杨春明;谢禹钧 5.基于ANSYS Workbench的新型浮动式无骨架鞍形橡胶密封圈的有限元分析[J], 虞晨阳;陈平;汪朝阳;郭文星;秦思萌 因版权原因,仅展示原文概要,查看原文内容请购买

液压缸防尘圈密封性能有限元分析及试验研究

液压缸防尘圈密封性能有限元分析及试验研究 冯世泽;范春伟;何刘宇 【摘要】针对液压缸常用防尘圈的类型和应用现状进行分析总结.利用Mooney-Rivlin理论建立组合防尘圈和聚氨酯类防尘圈的有限元模型,分析防尘圈压缩后的变形情况及应力分布情况.分别在沙尘、泥沙、低温环境等工况对各类防尘圈的防尘效果进行试验研究,通过试验分解检查油缸内各元件状态,得出两种防尘圈在不同工况下的防尘效果试验数据,试验结果与有限元分析结果一致,对后续油缸设计过程中的防尘圈选型设计具有指导意义.%The commonly used scrapers on Hydraulic Cylinders are analyzed and summarized.Finite Element Model of Combined Scrapers and the PU Scrapers are constructed by the Mooney-Rivlin theory,then the stress and deformation of these Wipers are analyzed.Dustproof Effects of these scrapers are tested under dust,low temperature environment,which are got by analyzing the components of the cylinders.The test gives the same results as the simulation,which can direct the selection of scrapers in hydraulic cylinder design. 【期刊名称】《液压与气动》 【年(卷),期】2017(000)007 【总页数】6页(P114-119) 【关键词】液压缸;防尘圈;沙尘环境;低温环境;有限元分析 【作者】冯世泽;范春伟;何刘宇

Ansys Workbench软件在材料力学教学中的探索与应用

Ansys Workbench软件在材料力学教学中的探索与应用 摘要 Ansys Workbench是目前世界上最强大的有限元分析软件之一,在 工程设计、仿真与分析等领域有着广泛的应用。本文基于Ansys Workbench软件在材料力学教学中的探索与应用,探讨了Ansys Workbench软件在材料力学教学中的意义和价值,并结合实际案例阐述Ansys Workbench软件在材料力学教学中的应用。 正文 1. 引言 材料力学是工程技术领域所必需的基本学科,对于制造业、建筑业、交通运输业等诸多行业都具有重要的应用价值。在材料力学教学中, 传统的教学模式已经不能满足学生的学习需求。面对这一实际情况, 采用现代先进的计算机技术,对于提升材料力学教学的质量和水平具 有重要作用。而Ansys Workbench软件的引入,则能够有效地提升材 料力学教学的水平和质量。 2. Ansys Workbench软件 Ansys Workbench是一款基于有限元计算方法的工程仿真分析软件,具有强大的分析功能、可视化分析结果、方便简捷的建模和网格划分、模块化的分析过程、丰富的后处理功能等特点。Ansys Workbench软件已经广泛应用于到建筑工程、飞机航天、汽车工程、机械设计等领域。在材料力学教学中,Ansys Workbench软件也得到了广泛应用,出现了很多成功案例。 3. Ansys Workbench在材料力学教学之中的应用 Ansys Workbench在材料力学教学之中的应用,主要体现在以下四 个方面:

3.1 提高课程效果 通过Ansys Workbench软件的应用,教师可以更加生动直观地讲述材料力学的知识,让学生更加直观的了解相关理论和知识点,提高教学质量。 3.2 提高学生的学习兴趣 传统的材料力学教学方法较为枯燥,难免会让学生感到乏味。而通过使用Ansys Workbench软件进行虚拟实验,可以在一定程度上增强学生的学习兴趣和学习积极性。 3.3 增强学生的实际动手能力 在Ansys Workbench软件的支持下,学生可以自行设计、建模、计算分析,并且可以实时调整修改参数,从而增强学生的实际动手操作能力,提高了学生的实践能力。 3.4 促进材料力学研究 Ansys Workbench软件能够较为准确地对复杂结构进行仿真分析,从而为科研工作提供了很好的研究平台。同时,此举也为材料力学领域的科技进步提供了很好的推动作用。 4. 实例分析 为了说明Ansys Workbench软件在材料力学教学中的应用,特别选取了一款需要在材料力学领域常常使用的案例——杆件的自由振动分析。在Ansys Workbench软件的支持下,学生可以快速地进行设计、建模和仿真分析,得到了更加准确的分析结果,同时也提高了自己的动手操作能力。 5. 结论 本文从材料力学教学的实际需求出发,回顾了Ansys Workbench软件在材料力学教学中的应用及其意义和价值。实践表明,将Ansys Workbench软件应用于材料力学教学中,能够大大提高教学效果,增强学生的学习积极性,促进学生的动手实践能力,对提高材料力学教学的质量和水平有着很好的推动作用。

基于AnsysWorkbench的储气罐有限元应力分析设计

基于AnsysWorkbench的储气罐有限元应力分析设计 高佳 【摘要】传统的储气罐设计采用理论计算与类比方法,随着新材料、新技术的发展,人们对高质量储气罐需求越来越高,传统计算方法往往无法在使用前直观储气罐应 力和变形情况,本文通过使用AnsysWorkbench对设计压力下储气罐进行有限元 分析,验证设计的安全性. 【期刊名称】《中国金属通报》 【年(卷),期】2018(000)008 【总页数】2页(P138-139) 【关键词】储气罐;仿真;有限元分析 【作者】高佳 【作者单位】江苏信泰化工装备有限公司,江苏睢宁 211500 【正文语种】中文 【中图分类】TH49 储气罐在生产与生活中广泛应用,储气罐主要由筒体、封头、法兰、接管等密封性原件组成,利用ANSYSWorkbench对储气罐三维建模,对储气罐的结构进行全 面的有限元计算分析,为设计提供理论依据,具有重要的理论意义和工程实用价值。文献1采用仿真的方法,模拟用气量的变化,得出储气罐容积计算的数学模型, 解决混气系统供气量的调节不平衡的问题[1];文献2利用PRO/E建立了储气罐的

仿真模型,完成了机械系统的总体设计,进行了检测平台、罐体支撑台架、传送装置、夹紧与堵孔装置等机械部件的详细设计,对气密性测控系统的技术实现进行了分析与研究,完成了气缸、电机等执行设备的选型设计与参数计算[2];文献3通过用户自定义函数(UDF)对动态点火具质量流率边界、装药燃烧加质过程进行数值仿真,对双脉冲发动机真实点火过程的不同阶段冲击特性进行分析研究,建立了双脉冲发动机冷气冲击内流场二维轴对称计算模型,对自由装填双脉冲发动机冷气冲击试验过程进行了数值仿真,仿真与试验得到的压力-时间曲线较吻合,验证了计算模型的准确性。根据数值计算结果,研究分析了从金属膜片破开到冷气冲击结束双脉冲发动机燃烧室压力与流场变化特性[3]。本文利用薄壳理论和有限元方法对储气罐进行应力和变形静力计算,完成储气罐的静态模态分析,为进一步设计高压储气罐提供理论依据。 1 储气罐的力学计算 储气罐罐体壁厚远小于内直径,罐体可视为薄壳圆筒,薄壳主要以沿厚度均匀分布的中面应力而不是以沿厚度变化的弯曲应力来承受外载,储气罐设计压力为 2.0Mpa,设计温度T为210℃,筒体内径D为1200mm,材料为16MnR,筒体壁厚δ为16mm,储气罐罐体强度计算:钢管负偏差C1是0.8mm,腐蚀裕量C2是1mm,焊缝系数φ是0.85,排孔系数γ是0.66,罐体壁厚附加量 C=C1+C2=1.8mm,罐体实际取用壁厚δn是16mm,罐体有效壁厚δe为14.2mm,设计温度下罐筒体使用材料为16MnR,许用应力[σ]t 是 167.2Mpa。 2 建模与网格划分 储气罐具有轴对称特点,在ANSYSworkbench的工作界面的Geometry模块创建实体时将草图旋转180度,在储气罐一端添加固定约束,使罐体无法在X、Y 轴方向移动,利用mesh对建立三维模型划分网格,首先定义单元属性,在模型上定义网格属性,在接下里的划分网格时要考虑计算机的硬件要求,计算要求的精

基于ANSYS Workbench的压裂泵液力端关键零部件有限元分析

基于ANSYS Workbench的压裂泵液力端关键零部件有限 元分析 田琴;王元忠;刘文宝;张天临;朱伟东 【摘要】针对传统压裂泵液力端关键零部件设计采用类比方法,仅依靠设计者经验进行设计,缺乏科学的设计依据,基于ANSYS Workbench对某压裂泵液力端关键零部件进行了有限元分析,得到了其在最大工作压力下的应力云图,该结论与实际情况相吻合,为压裂泵液力端关键零部件的科学设计提供了理论依据。 【期刊名称】《制造业自动化》 【年(卷),期】2016(038)009 【总页数】3页(P32-34) 【关键词】压裂泵;液力端;有限元分析;ANSYS Workbench 【作者】田琴;王元忠;刘文宝;张天临;朱伟东 【作者单位】兰州兰石能源装备工程研究院有限公司,兰州 730000;兰州兰石能源装备工程研究院有限公司,兰州 730000;兰州兰石能源装备工程研究院有限公司,兰州 730000;兰州兰石能源装备工程研究院有限公司,兰州 730000;兰州兰石能源装备工程研究院有限公司,兰州 730000 【正文语种】中文 【中图分类】TE938

压裂泵在压裂作业过程中起着至关重要的作用,而泵头体和泵阀是压裂泵液力端中非常关键零部件,泵头体和泵阀的工作环境极端恶劣,常常发生损坏情况,是压裂泵的易损件[1]。随着超高压井和超深井的出现及快速发展,对压裂泵提出了更高的要求,使得压裂泵的工作环境更加恶劣,加剧了压裂泵的破坏现象。因此,对压裂泵液力端关键零部件的结构进行强度分析,得到其应力分布情况,对于其科学设计是非常必要的。目前,传统压裂泵液力端关键零部件设计仍然采用的是类比方法,仅依靠设计者经验进行设计,强度分析也是按简化模型进行粗略的计算,没有考虑泵头体和泵阀自身的结构复杂性和应力集中因素,造成计算结果误差较大,不符合实际情况[2~4]。本文基于ANSYS Workbench对压裂泵液力端关键零部件有限元分析,可以精确地得到其应力云图,为压裂泵液力端关键零部件的科学设计提供理论依据。 泵头体是压裂泵液力端关键零部件之一,提高使用寿命关键在于要得到其应力分布状况,在此基础上才可以改善其应力分布,减小应力集中,从而有效地减少其损坏情况的发生。 1.1 泵头体有限元模型的建立 泵头体的结构非常复杂,因此本文先采用Solidworks软件进行三维建模,然后在保证分析精度的前提下,对模型进行简化,减小有限元模型的复杂性,以便加快运算速度,提升工作效率。本文研究的泵头体的五个缸腔的结构和受力情况完全相同,取单个缸腔进行有限元分析得到的应力值和同时分析五个缸腔得到的应力值差别不大,并且考虑到单个缸腔的对称性,在实际分析时只取单个缸腔的一半进行有限元分析。然后通过Solidworks与ANSYS Workbench关联生成的菜单直接将模型 动态地导入ANSYS Workbench中。图1为泵头体的实体模型,图2为有限元模型,表1为有限元模型参数,结构见有关设计图纸。 1.2 施加约束和载荷

基于ANSYS Workbench有螺栓预紧力的冲压法兰的有限元模态分析

基于ANSYS Workbench有螺栓预紧力的冲压法兰的有限 元模态分析 闵加丰;朱海清 【摘要】冲压松套钢制管法兰(简称冲压法兰)是一种新型的非标管法兰,具有结构独特、加工工艺简单、材料消耗小等显著特点.由于缺乏相应国家标准,限制了冲压法兰的推广使用.针对冲压法兰在振动设备上使用时容易产生共振或疲劳的问题进行研究,运用Pro/E建立冲压法兰的有限元模型,通过Pro/E与ANSYSWorkbench 之间的无缝连接导入,借助ANSYS Workbench有限元软件对受螺栓预紧力的冲压法兰进行受力分析,在此基础上对其进行模态分析,得到10阶固有频率、振型和应变云图.%Pressed flanges (which is short for pressed loose steel pipe flanges) is a new type of non-standard. The unique structure of the flanges can greatly gave materials with simple processing technology. As the lack of corresponding national standards, the wide application of pressed flanges has been limited. The resonance and fatigue problems of pressed flange on the vibrating machine have been studied. The solid modal of pressed flanges has been built with Pro/E software, which leads in to ANSYS Workbench by seamless connection. The stress analysis of pressed flanges preload by bolt has been completed with help of ANSYS Workbench. Then modal analysis has been executed to obtain 10 ranks frequency, vibration models and stress chart. 【期刊名称】《锻压装备与制造技术》 【年(卷),期】2012(000)001

ANSYS Workbench之仿真计算模块的研究与应用

ANSYS Workbench之仿真计算模块的研究与应用 作者:李子云 来源:《科技创新导报》 2011年第7期 摘要:本文详细叙述了ANSYS Workbench的仿真计算(DesignSimulation)的静力学分析、模态分析以及其实际应用情况。 关键词:ANSYS DesignSimulation 仿真计算 中图分类号:TP391.9 文献标识码:A 文章编号:1674- 098X(2011)03(a)-0052-01 1 有限元分析仿真模块(DesignSimulation) 1.1 DesignSimulation模块的概述 ANSYS Workbench Environment(AWE)[1]作为新一代多物理场协同CAE仿真环境,其独特的产品构架和众多支撑性产品模块为产品整机、多场耦合分析提供了非常优秀的解决方案。它包括三个主要模块:几何建模模块(DesignModeler)、有限元分析仿真模块(DesignSimulation)和优化设计模块(DesignXplorer)。其中以有限元分析仿真模块(DesignSimulation)为AWE的中心模块。DesignSimulation与DesignModeler 、CAD软件之间可进行双向模型参数互动、可将ANSYS嵌入CAD运行环境,使用CAD环境中的几何模型的链接,不存在模型转换失真的问题。同时,DesignSimulation从CAD中导入装配体时可以自动建立装配接触关系。设计人员可以在DesignSimulation中进行零件以及装配体性能的初步快速分析,并确定感兴趣的区域和性能,再利用DesignSimulation中高端CAE仿真工具和疲劳分析模块对产品强度、动力学特性以及疲劳进行深入的认知,确定优化设计参数,最后在多目标优化模块DesignXplorer中同步优化参数,改进产品设计。 1.2 结构静力学分析 1.2.1 结构静力学概述 静力学分析用于计算在固定载荷作用下结构的响应下由那些不包括惯性和阻尼效应的载荷作用于结构或部件上引起的位移、应力、应变和力。固定不变的载荷和响应是一种假定,即假定载荷和结构响应应随时间的变化非常缓慢。通过静力分析,设计人员可以校核结构的刚体和强度是否满足设计要求。 1.2.2 线性静力学理论基础 在线性结构静力分析当中,位移矢量{x}通过下面的矩阵方程得到:

成型 ABS 塑料零件安装钢丝螺套可行性分析--基于 ANSYS Workbench 仿真分析

成型 ABS 塑料零件安装钢丝螺套可行性分析--基于 ANSYS Workbench 仿真分析 张鑫 【摘要】电子行业新品试制阶段塑料件中嵌装螺母的安装使用一直不尽人意。就塑料件中装入钢丝螺套进行了基于 AN-SYS Workbench 的仿真分析,为钢丝螺套在塑料件中的使用提供了一定的理论依据。 【期刊名称】《技术与市场》 【年(卷),期】2015(000)007 【总页数】2页(P36-36,38) 【关键词】ABS 机体;钢丝螺套;ANSYS Workbench;有限元 【作者】张鑫 【作者单位】烽火电子股份有限公司,陕西宝鸡 721006 【正文语种】中文 0 引言 在新产品的设计研发阶段,为了验证结构设计的可行性,同时降低研发成本,在新品试制阶段加工的塑料零件是不可能采用模具制造的。随着自动化加工技术不断发展成熟,塑料零件的成型加工已被大多数生产厂家所选用。成型加工不能将嵌装螺母封压在塑料零件里面,而是采用胶粘压入的方法安装嵌装螺母,这种方法装入的嵌装螺母因不能承受足够大的拉力而经常脱出,这样就会影响新品的性能验证。本

文利用Pro/E建模,采用ANSYS Workbench 对所建模型进行非线性接触有限元仿真分析,得出钢丝螺套在装入塑料螺纹后能够承受的最大轴向拉力,对比真实产品中所装螺钉承受的最大拉力,探讨塑料零件中装入钢丝螺套的可行性。 1 钢丝螺套以及钢丝螺套的安装 钢丝螺套是用高强度、高精度,菱型截面的不锈钢丝绕制成的弹簧装螺纹连接件。一般用来加强其他低强度机体的螺孔或修复因加工或使用而损坏的螺孔。钢丝螺套旋入特定尺寸的螺孔内,菱型截面外角与机体紧密贴合,内角形成一个标准螺纹。钢丝螺套自由状态直径大于安装钢丝螺套用内螺孔直径,安装钢丝螺套时需将其外径缩小,装入后自行弹开,钢丝螺套依靠自身弹力紧密贴合在机体螺纹牙槽内,使其牢固的固定在机体螺孔内,拧入、拧出螺钉时钢丝螺套不会松动。 安装钢丝螺套用光孔加工参考HB5515 -1996 或GJB119.3-1986,也可参考计算公式: D 钻头=d+(0.25~0.3)p d—螺钉公称直径;p—螺距。 钢丝螺套只能装至完全螺纹部分同时需低于端面L1,盲孔钻孔深度L 可参考计算公式: L=L0+L1+L1 L0—钢丝螺套旋入螺孔后的长度;L1—(0. 5~1. 5)p;L2—5p。 通孔钻孔深度:L=L0 +2p 螺纹牙轴向力的分配情况和螺纹牙间的变形协调情况有关,提高柔度可以改善螺纹牙的受力分配情况,钢丝螺套可以提高螺纹间的柔度,改善螺纹牙的受力。螺纹的变形包括螺纹牙自身弯曲、剪切的变形、螺纹牙根倾斜变形、螺纹牙根剪切变形和径向分力引起的变形。其中螺纹牙身的剪切、螺纹牙根的剪切盒径向分力引起的变形为主。

模态分析有限元仿真分析学习心得(共14页)

有限元仿真(fǎnɡ zhēn)分析学习心得 1 有限元分析方法原理(yuánlǐ) 有限元分析(fēnxī)(FEA,Finite Element Analysis)利用数学近似的方法对真实物理系统(xìtǒng)(几何和载荷工况)进行模拟。还利用简单而又相互作用的元素,即单元,就可以用有限数量的未知量去逼近无限未知量的真实系统。 有限元法是随着电子计算机发展而迅速发展起来的一种工程力学问题的数值求解方法。20世纪50年代初,它首先应用于连续体力学领域—飞机结构静、动态特性分析之中,用以求得结构的变形、应力、固有频率以及阵型。由于其方法的有效性,迅速被推广应用于机械结构分析中。随着电子计算机的发展,有限元法从固体力学领域扩展到流体力学、传热学、电磁学、生物工程学、声学等。 随着计算机科学与应用技术的发展,有限元理论日益完善,随之涌现了一大批通用和专业的有限元计算软件。其中,通用有限元软件以ANSYS,MSC 公司旗下系列软件为杰出代表,专业软件以ABAQUS、LS-DYNA、Fluent、ADAMS为代表。 ANSYS作为最著名通用和有效的商用有限元软件之一,集机构、传热、流体、电磁、碰撞爆破分析于一体,具有强大的前后处理及计算分析能力,能够进行多场耦合,结构-热、流体-结构、电-磁场的耦合处理求解等。 有限元分析一般由以下基本步骤组成:

①建立求解域,并将之离散化成有限个单元,即将问题分解成单元和节点; ②假定描述单元物理属性的形(shape)函数,即用一个近似的连续函数描述每个单元的解; ③建立单元刚度方程; ④组装单元,构造总刚度矩阵; ⑤应用边界条件和初值条件,施加载荷; ⑥求解线性或者非线性微分方程组得到节点值,如不同节点的位移; ⑦通过后处理获得最大应力、应变等信息。 结构的离散化是有限元的基础。所谓离散化就是将分析的结构分割成为有限个单元体,使相邻单元体仅在节点处相连接,而以此单元的结合体去代替原来的结构。如果分析的对象是桁架或者是刚架,显然可以取每一根杆作为单元,因为这一类结构就是由每一杆件相互连接而成;如果分析二维或是三维的连续介质,就要根据实际物体的形状和对于计算结果所要求的精度来确定单元的形状和剖分方式。选定离散结构所用的单元之后,要对典型单元进行特性分析,分析时首先就要对单元假设一个位移插值函数,或者称之为选择一个位移模式,位移模式选定后,就可以通过节点的位移得到该节点所在的单元体内任意一点的位移。同时,也可以用几何关系和应力应变关系来导出单元体的应力应变关系式。一般情况下,需要对结构或者构件通过某一种能量变分原理来建立平衡方程、边界条件以及初始条件。将通过能量原理建立的平衡方程以及给出的边界条件、初始条件,联立方程式进行求解,可以得到所有的节点位移,依据这些节点位移,通过上面选择的位移模式,就可以得到任意一点的应力和
