SATA 技术介绍主讲人：ａｎｎｉｆｅｒ2004年 1月2SATA 简介n(SATA )Serial Advanced Technology Architecture 是箱体内部磁盘的一种接口技术，它定义了ATA 接口的串行规范，与传统的ATA 相比，不论在接口的物理设计上，还是传输速率、协议上都发生了很大变化。
其根本的特征体现在对传统ATA 速率133的突破，并轻松到达6Gb/s 的传输速率。
nSATA 是当前网络存储产品和桌面服务器上的较好的解决方案。
也是未来传统ATA 磁盘的接班人。
3SATA &PATA 接口比较SATAPATA比较33/66/100/133MB150MB/300MB/600MB 传输SELVD 信号设计数量数量设计规范电压等级SATA PATA 80(40GND)5V 电压设计规范4(2GND)12V,5V7(3GND)3.3V 电压设计规范15(6GND)12V,5V,3.3V 数据信号电源信号4SATA &PATA 物理上比较n 可接设备：SATA(1)PToP 、PATA(2)n线缆长度：SATA(1m)、PATA(50cm)n设备热操作能力：SATA(支持热操作)、PATA(不可热插拔)5PATA SATA 拓扑6SATA &PATA 传输速率比较nSATA －当前设计可达到150MB ～300MB ，以后到2010年可达到600MB 。
前景非常广阔。
nPATA －从最初的33MB/66MB/100MB/133MB ，并行ATA 已经走到了它的传输速率的尽头。
7SATA &PATA 传输协议比较nPATA 同一时刻传输的数据位为16位。
其数据的传输速率为传输的数据位与传输频率之积。
nSATA 同一时刻传输的数据位为1位。
它将PATA 的传输数据位进行次序调整，形成串的结构、依次传输。
8SATA &PATA 数据安全性比较9SATA &PATA 数据安全性比较nPATA －只对16位数据块进行CRC 校验，对当前读写命令以及状态并没有保护。
固态硬盘接口类型讲解（mSATA、M.2SATA、M.2PCIE）

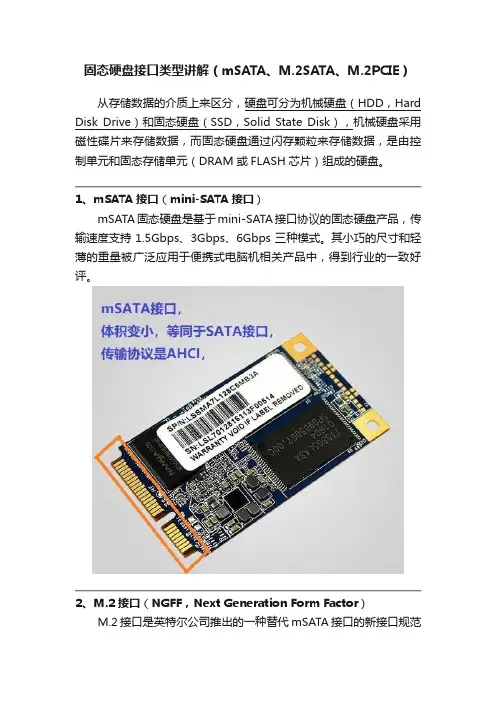

固态硬盘接口类型讲解（mSATA、M.2SATA、M.2PCIE）从存储数据的介质上来区分，硬盘可分为机械硬盘（HDD，Hard Disk Drive）和固态硬盘（SSD，Solid State Disk），机械硬盘采用磁性碟片来存储数据，而固态硬盘通过闪存颗粒来存储数据，是由控制单元和固态存储单元（DRAM或FLASH芯片）组成的硬盘。
1、mSATA接口（mini-SATA接口）mSATA固态硬盘是基于mini-SATA接口协议的固态硬盘产品，传输速度支持1.5Gbps、3Gbps、6Gbps三种模式。
其小巧的尺寸和轻薄的重量被广泛应用于便携式电脑机相关产品中，得到行业的一致好评。
2、M.2接口（NGFF，Next Generation Form Factor）M.2接口是英特尔公司推出的一种替代mSATA接口的新接口规范标准，无论是更小巧的规格尺寸，还是更高的传输性能，M.2都远胜于mSATA。
也就是我们以前经常提到的NGFF接口(NGFF, Next Generation Form Factor)，M.2接口有两种类型，一种是Socket 2（B key，金手指有两个缺口），另一种是Socket 3（M key，金手指只有一个缺口的）。
Socket 2支持SATA3.0和PCI-E ×2双通道，其中，采用SATA3.0串行总线，实际传输速度大约600MB/S（理论为6Gbps/8=768MB/S)，而采用PCI-E ×2总线，也就是两条PCI-E，最大的读取速度可以达到700MB/s，写入也能达到550MB/s。
Socket 3可支持PCI-E ×4总线，也就是四条PCI-E，理论带宽可达4GB/s。
PCIe总线通道PCI-Express（peripheral component interconnect express，高速串行计算机扩展总线标准），PCI-E硬盘通过PCIE总线传输，所以做到了更大的数据传输和最大的数据传输量。
SATA接口定义

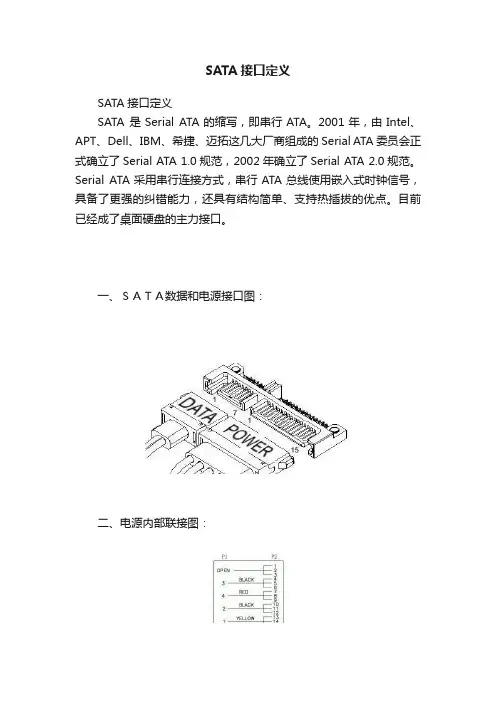

SATA接口定义SATA接口定义SATA 是Serial ATA的缩写，即串行ATA。
2001年，由Intel、APT、Dell、IBM、希捷、迈拓这几大厂商组成的Serial ATA委员会正式确立了Serial ATA 1.0规范，2002年确立了Serial ATA 2.0规范。
Serial ATA采用串行连接方式，串行ATA总线使用嵌入式时钟信号，具备了更强的纠错能力，还具有结构简单、支持热插拔的优点。
目前已经成了桌面硬盘的主力接口。
一、ＳＡＴＡ数据和电源接口图：二、电源内部联接图：三、电源和数据线接口定义图：四、ＳＡＴＡ接口定义描述：１、ＳＡＴＡ数据接口定义：1 GND Ground（接地，一般和负极相连）2 A Transmit（数据发送正极信号接口）3 A- Transmit（数据发送负极信号接口4 GND Ground（接地，一般和负极相连）5 B- Receive （数据接收负极信号接口） -6 B Receive （数据接收正极信号接口）7 GND Ground（接地，一般和负极相连）２、电源接口定义：01 V33 3.3v Power （直流3.3V正极电源针脚）02 V33 3.3v Power （直流3.3V正极电源针脚）03 V33 3.3v Power, Pre-charge, 2nd mate （直流3.3V正极电源针脚,预充电,与第二路配对）04 Ground 1st Mate （接地，一般和负极相连,与第1路配对）05 Ground 2nd Mate （接地，一般和负极相连,与第2路配对）06 Ground 3rd Mate （接地，一般和负极相连,与第3路配对）07 V5 5v Power, pre-charge, 2nd mate （直流5V正极电源针脚,预充电,与第二路配对）08 V5 5v Power （直流5V正极电源针脚）09 V5 5v Power （直流5V正极电源针脚）10 Ground 2nd Mate （接地，一般和负极相连,与第2路配对）11 Reserved –保留的针脚12 Ground 1st Mate （接地，一般和负极相连,与第1路配对）13 V12 12v Power, Pre-charge, 2nd mate （直流12V正极电源针脚,预充电,与第二路配对）14 V12 12v Power （直流12V正极电源针脚）15 V12 12v Power （直流12V正极电源针脚）３、SATA电源线颜色释义（1）、黄色-直流12V正极（2）、黑色-直流12V负极(GND) （3）、红色-直流5V正极(GND,VSS) （4）、黑色5V负极(GND) （5）、橙色-直流3.3V正极。
SATA接口定义
SATA接口定义SATA接口定义SATA 是Serial ATA的缩写，即串行ATA。
2001年，由Intel、APT、Dell、IBM、希捷、迈拓这几大厂商组成的Serial ATA委员会正式确立了Serial ATA 1.0规范，2002年确立了Serial ATA 2.0规范。
Serial ATA采用串行连接方式，串行ATA总线使用嵌入式时钟信号，具备了更强的纠错能力，还具有结构简单、支持热插拔的优点。
目前已经成了桌面硬盘的主力接口。
一、ＳＡＴＡ数据和电源接口图：二、电源内部联接图：三、电源和数据线接口定义图：四、ＳＡＴＡ接口定义描述：１、ＳＡＴＡ数据接口定义：1 GND Ground（接地，一般和负极相连）2 A Transmit（数据发送正极信号接口）3 A- Transmit（数据发送负极信号接口4 GND Ground（接地，一般和负极相连）5 B- Receive （数据接收负极信号接口） -6 B Receive （数据接收正极信号接口）7 GND Ground（接地，一般和负极相连）２、电源接口定义：01 V33 3.3v Power （直流3.3V正极电源针脚）02 V33 3.3v Power （直流3.3V正极电源针脚）03 V33 3.3v Power, Pre-charge, 2nd mate （直流3.3V正极电源针脚,预充电,与第二路配对）04 Ground 1st Mate （接地，一般和负极相连,与第1路配对）05 Ground 2nd Mate （接地，一般和负极相连,与第2路配对）06 Ground 3rd Mate （接地，一般和负极相连,与第3路配对）07 V5 5v Power, pre-charge, 2nd mate （直流5V正极电源针脚,预充电,与第二路配对）08 V5 5v Power （直流5V正极电源针脚）09 V5 5v Power （直流5V正极电源针脚）10 Ground 2nd Mate （接地，一般和负极相连,与第2路配对）11 Reserved –保留的针脚12 Ground 1st Mate （接地，一般和负极相连,与第1路配对）13 V12 12v Power, Pre-charge, 2nd mate （直流12V正极电源针脚,预充电,与第二路配对）14 V12 12v Power （直流12V正极电源针脚）15 V12 12v Power （直流12V正极电源针脚）３、SATA电源线颜色释义（1）、黄色-直流12V正极（2）、黑色-直流12V负极(GND) （3）、红色-直流5V正极(GND,VSS) （4）、黑色5V负极(GND) （5）、橙色-直流3.3V正极。
ngff sata 引脚定义
ngff sata 引脚定义摘要：一、前言二、ngff sata简介1.NGFF SATA的定义2.NGFF SATA的优势三、ngff sata 引脚定义1.电源引脚2.数据引脚3.控制引脚4.其他引脚四、ngff sata 引脚的作用1.电源引脚的作用2.数据引脚的作用3.控制引脚的作用4.其他引脚的作用五、ngff sata 引脚在实际应用中的表现六、结论正文：一、前言随着科技的不断发展，固态硬盘（SATA）已经成为了计算机硬件中不可或缺的一部分。
NGFF（Next Generation Form Factor）是一种全新的硬盘接口标准，它将取代传统的mSATA和SATA接口。
本文将重点介绍NGFF SATA的引脚定义及其作用。
二、ngff sata简介GFF SATA，即NGFF接口的SATA硬盘，是一种全新的固态硬盘接口标准。
它采用了更先进的技术，旨在提高硬盘性能、可靠性和适应性。
1.NGFF SATA的定义GFF SATA是基于SATA接口的下一代硬盘接口标准，它采用了全新的接口设计，支持更高速度的数据传输，并具有更高的插拔次数。
2.NGFF SATA的优势相较于传统的SATA接口，NGFF SATA具有以下优势：a.更高的传输速度：NGFF SATA支持更高速度的数据传输，提高了硬盘性能。
b.更高的插拔次数：NGFF SATA的插拔次数达到了3000次，远高于传统SATA接口的1500次。
c.更小的尺寸：NGFF SATA接口尺寸更小，可以适应更轻薄的设计需求。
d.更强的兼容性：NGFF SATA向下兼容，可以与现有的SATA设备无缝对接。
三、ngff sata 引脚定义GFF SATA共有40个引脚，包括电源引脚、数据引脚、控制引脚以及其他引脚。
1.电源引脚电源引脚主要用于为硬盘提供稳定的电压和电流。
NGFF SATA共有5个电源引脚，分别为：VCC（供电电压）、VSS（供电地）、VCCQ（备用供电电压）、VSSQ（备用供电地）和VCCP（功耗管理电压）。
SATA和PATA接口安装双硬盘系统全攻略

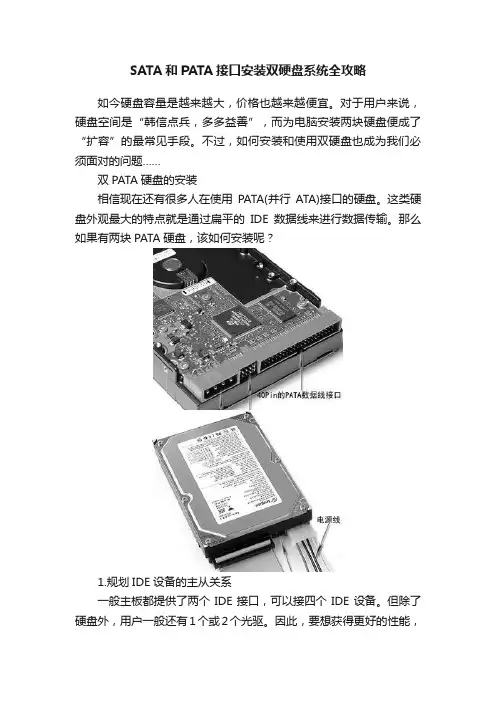

SATA和PATA接口安装双硬盘系统全攻略如今硬盘容量是越来越大，价格也越来越便宜。
对于用户来说，硬盘空间是“韩信点兵，多多益善”，而为电脑安装两块硬盘便成了“扩容”的最常见手段。
不过，如何安装和使用双硬盘也成为我们必须面对的问题……双PATA硬盘的安装相信现在还有很多人在使用PATA(并行ATA)接口的硬盘。
这类硬盘外观最大的特点就是通过扁平的IDE数据线来进行数据传输。
那么如果有两块PATA硬盘，该如何安装呢？1.规划IDE设备的主从关系一般主板都提供了两个IDE接口，可以接四个IDE设备。
但除了硬盘外，用户一般还有1个或2个光驱。
因此，要想获得更好的性能，就要规划好这3个或4个设备的安装位置。
(1)双PATA硬盘+1个光驱建议将容量大、速度快的硬盘设置为主盘，接在IDE 1接口的数据线上；将另外一个硬盘设置为主盘，光驱设置为从盘，两者一起接在IDE 2接口的数据线上。
小提示：系统启动时搜索启动盘的顺序是先IDE 1，后IDE 2。
将高速硬盘设置成主盘接在IDE 1上作为系统盘，可以提高系统的性能。
(2)双PATA硬盘+双光驱与上面的连接方式相似，建议在IDE 1上除了接那个高速硬盘作为主盘外，再接一个光驱(从盘)。
同时IDE 2上也是一个硬盘加一个光驱。
2.设置硬盘及光驱的跳线从上面的主从关系规划可以看出，不论是双PATA硬盘加一个光驱，还是双PATA硬盘加两个光驱，硬盘都是“主盘”，光驱都是“从盘”。
因此，必须将硬盘及光驱的跳线按此要求进行设置。
在IDE设备的跳线设置中，一般用“Master”表示“主盘”，“Slave”表示“从盘”。
硬盘出厂时一般默认就是“主盘”，而光驱出厂时的跳线一般默认是“从盘”。
在安装硬盘与光驱时，要仔细查看该设备的主/从盘的跳线设置示意图。
3.安装PATA硬盘设置好跳线之后，就可以按照上面规划的安装位置，将硬盘、光驱一一装入机箱中，然后连接好设备的数据线与电源线。
常用硬盘接口IDE、SATA、mSATA、M.2SATA、M.2PCIENVMe讲解
常用硬盘接口IDE、SATA、mSATA、M.2SATA、M.2PCIENVMe讲解一、机械盘接口及SATA总线通道1、 IDE接口（ATA同IDE）一般的计算机，很老的硬盘接口都是IDE，现在市场已经不使用此接口，IDE出现的比较早。
以前，很多硬盘都是IDE接口的；而现在，市场上几乎没有IDE接口的硬盘了。
优点：该接口的硬盘价格低廉、兼容性强、性价比高。
缺点：数据传输速度慢、线缆长度过短、连接设备少、不支持热插拔、接口速度的可升级性差。
SATA总线通道：SATA是Serial ATA的缩写，即串行ATA。
它是一种电脑总线，主要功能是用作主板和大量存储设备（如硬盘及光盘驱动器）之间的数据传输之用。
SATA已经完全取代旧式PATA（Parallel ATA或旧称IDE）接口的旧式硬盘，因采用串行方式传输数据而得名。
SATA总线使用嵌入式时钟信号，具备了更强的纠错能力，与以往相比其最大的区别在于能对传输指令（不仅仅是数据）进行检查，如果发现错误会自动矫正，这在很大程度上提高了数据传输的可靠性。
Serial ATA的起点更高、发展潜力更大，Serial ATA 1.0定义的数据传输率可达150MB/sec，这比目前最快的并行ATA(即ATA/133)所能达到133MB/sec的最高数据传输率还高，而在已经发布的Serial ATA 2.0的数据传输率将达到300MB/sec，最终Serial ATA 3.0将实现600MB/sec的最高数据传输率。
SATA 3.0最大的改进之处，就是将总线最大传输带宽提升到6Gbps。
实际传输速度大约600MB/S（理论为6Gbps/8=768MB/S)2、SATA接口Serial ATA-串行ATA技术，速度更快，SATA不依赖系统总线的带宽，而是内置时钟频率，支持热插拔。
现在市场上大部分机械硬盘接口几乎都是SATA。
虽然SATA具备了热插拔的规范，但连接缆线多是设计给内接式硬盘使用，最大插拔次数仅约200次，超过此插拔数目，缆线接头便会劣化，甚至有可能造成硬盘的损坏。
关于固态硬盘SSD技术分类总结介绍
1 SSD介绍
2 SSD 接口种类和规格-SAS
• 从外观上看SAS和SATA接口极为相似，
差别就在于中间是否存在缺口。对于 SATA接口，信号区和电源区之间是分离 的，中间存在缺口。而SAS接口中间没有 缺口，并且在此基础上增加了一组传输 信号。
2 SSD 接口种类和规格-SAS
• 当硬盘背板需要与导出转接卡相连时，可以采用如下图所示的连接线缆
二、SSD与HD的区别 SSD与HD比较，拥有以下优点： 1. 启动快，没有电机加速旋转的过程。
2. 不用磁头，快速随机读取，读延迟极小。
3. 相对固定的读取时间。由于寻址时间与数据存储位置无关，因此磁盘碎片 不会影响读取时间。
4. 无噪音，因为没有机械马达和风扇，工作时噪音值为0分贝。
5. SSD工作状态下能耗和发热量较低。
2 SSD 接口种类和规格-M.2接口
• M2是目前常见于无线网卡、3G网卡和部分小型SSD的Mini PCIe/mSATA的替代升级版，具备
小尺寸、低高度、集成度更高的优势
2 SSD 接口种类和规格-M.2接口
M2接口、板卡因尺寸规格（长宽高）和键位（Key） 不同，分为多种规格。
2 SSD 接口种类和规格-M.2接口
2 SSD 接口种类和规格
PATA (2005~2008)
SATA I (2008~2009)
ONFI 2.0 Toggle 1.0
SATA接口定义
SA TA接口定义SA TA是Serial A TA的缩写，即串行A TA。
2001年，由Intel、APT、Dell、IBM、希捷、迈拓这几大厂商组成的Serial A TA委员会正式确立了Serial A TA 1.0规范，2002年确立了Serial A TA 2.0规范。
Serial A TA采用串行连接方式，串行A TA总线使用嵌入式时钟信号，具备了更强的纠错能力，还具有结构简单、支持热插拔的优点。
目前已经成了桌面硬盘的主力接口。
一、ＳＡＴＡ数据和电源接口图：二、电源内部联接图：三、电源和数据线接口定义图：（借用了别人的，引用地址：/33640537_674534_d.html）四、ＳＡＴＡ接口定义描述：１、ＳＡＴＡ数据接口定义：1 GND Ground（接地，一般和负极相连）2 A Transmit（数据发送正极信号接口）3 A- Transmit（数据发送负极信号接口4 GND Ground（接地，一般和负极相连）5 B- Receive （数据接收负极信号接口）-6 B Receive （数据接收正极信号接口）7 GND Ground（接地，一般和负极相连）２、电源接口定义：01 V33 3.3v Power （直流3.3V正极电源针脚）02 V33 3.3v Power （直流3.3V正极电源针脚）03 V33 3.3v Power, Pre-charge, 2nd mate （直流3.3V正极电源针脚,预充电,与第二路配对）04 Ground 1st Mate （接地，一般和负极相连,与第1路配对）05 Ground 2nd Mate （接地，一般和负极相连,与第2路配对）06 Ground 3rd Mate （接地，一般和负极相连,与第3路配对）07 V5 5v Power, pre-charge, 2nd mate （直流5V正极电源针脚,预充电,与第二路配对）08 V5 5v Power （直流5V正极电源针脚）09 V5 5v Power （直流5V正极电源针脚）10 Ground 2nd Mate （接地，一般和负极相连,与第2路配对）11 Reserved –保留的针脚12 Ground 1st Mate （接地，一般和负极相连,与第1路配对）13 V12 12v Power, Pre-charge, 2nd mate （直流12V正极电源针脚,预充电,与第二路配对）14 V12 12v Power （直流12V正极电源针脚）15 V12 12v Power （直流12V正极电源针脚）３、SA TA电源线颜色释义（１）、黄色-直流12V正极（2）、黑色-直流12V负极(GND)（3）、红色-直流5V正极(GND,VSS)（4）、黑色5V负极(GND)（5）、橙色-直流3.3V正极串行高技术附件(SATA)接口技术是连接主机和存储系统的新兴接口技术,其采用串行方式进行数据传输。
