过程控制设计实验报告压力控制
北京科技大学过程控制实验报告
实验报告课程名称：过程控制系统实验项目名称：被控对象特性测试实验日期与时间： 2022.07 指导教师：班级：姓名：学号：成绩：一、实验目的要求1．了解控制对象特性的基本形式。
2．掌握实验测试对象特性的方法，并求取对象特性参数二、实验内容本节实验内容主要完成测试对象特性，包含以下两部分内容：1．被控对象特性的实验测定本实验采用飞升曲线法（阶跃向应曲线法）测取对象的动特性。
飞升曲线是指输入为阶跃信号时的输出量变化的曲线。
实验时，系统处于开环状态，被控对象在某一状态下稳定一段时间后，输入一阶跃信号，使被控对象达到另一个稳定状态，得到被控对象的飞升曲线。
在实验时应注意以下的一些问题：1）测试前系统应处于正常工作状态，也就是说系统应该是平衡的。
采取一切措施防止其他干扰的发生，否则将影响实验结果。
2）在测试工作中要特别注意工作点与阶跃幅度的选取。
作为测试对象特性的工作点，应该选择正常工作状态，也就是在额定负荷及正常的其他干扰下，因为整个控制过程将在此工作点附近进行。
阶跃作用的取值范围为其额定值的 5－10%。
如果取值太小，由于测量误差及其它干扰的影响，会使实验结果不够准确。
如果取值过大，则非线性影响将扭曲实验结果。
不能获得应有的反应曲线，同时还将使生产长期处于不正常的工作状态，特别是有进入危险区域的可能性，这是生产所不能允许的。
3）实验时，必须特别注意的是，应准确地记录加入阶跃作用的计时起点，注意被调量离开起始点时的情况，以便计算对象滞后的大小，这对以后整定控制器参数具有重要的意义。
4）每次实验应在相同的条件下进行两次以上，如果能够重合才算合格。
为了校验线性，宜作正负两种阶跃进行比较。
也可作不同阶跃量的实验。
2．飞升曲线数据处理在飞升曲线测得以后，可以用多种方法来计算出所测对象的微分方程式，数据处理方法有面积法、图解法、近似法等。
面积法较复杂，计算工作量较大。
近似法误差较大，图解法较方便，误差比近似法小。

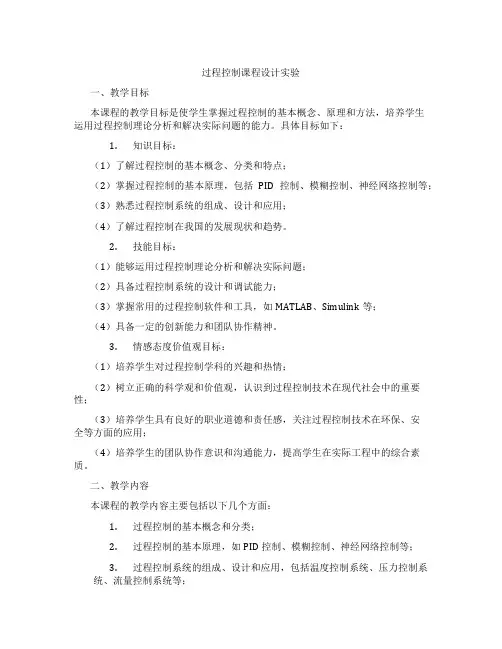

过程控制课程设计实验
过程控制课程设计实验一、教学目标本课程的教学目标是使学生掌握过程控制的基本概念、原理和方法，培养学生运用过程控制理论分析和解决实际问题的能力。
具体目标如下：1.知识目标：（1）了解过程控制的基本概念、分类和特点；（2）掌握过程控制的基本原理，包括PID控制、模糊控制、神经网络控制等；（3）熟悉过程控制系统的组成、设计和应用；（4）了解过程控制在我国的发展现状和趋势。
2.技能目标：（1）能够运用过程控制理论分析和解决实际问题；（2）具备过程控制系统的设计和调试能力；（3）掌握常用的过程控制软件和工具，如MATLAB、Simulink等；（4）具备一定的创新能力和团队协作精神。
3.情感态度价值观目标：（1）培养学生对过程控制学科的兴趣和热情；（2）树立正确的科学观和价值观，认识到过程控制技术在现代社会中的重要性；（3）培养学生具有良好的职业道德和责任感，关注过程控制技术在环保、安全等方面的应用；（4）培养学生的团队协作意识和沟通能力，提高学生在实际工程中的综合素质。
二、教学内容本课程的教学内容主要包括以下几个方面：1.过程控制的基本概念和分类；2.过程控制的基本原理，如PID控制、模糊控制、神经网络控制等；3.过程控制系统的组成、设计和应用，包括温度控制系统、压力控制系统、流量控制系统等；4.过程控制技术的最新发展，如智能控制、自适应控制等；5.过程控制软件和工具的使用，如MATLAB、Simulink等；6.过程控制技术在实际工程中的应用案例分析。
三、教学方法本课程采用多种教学方法，以激发学生的学习兴趣和主动性：1.讲授法：通过讲解基本概念、原理和实例，使学生掌握过程控制的基本知识；2.讨论法：学生分组讨论，培养学生的思考能力和团队协作精神；3.案例分析法：分析实际工程案例，使学生能够将理论知识应用于实际问题；4.实验法：安排实验课程，让学生亲自动手操作，提高学生的实践能力；5.互动教学法：鼓励学生提问、发表见解，教师引导学生进行思考，形成良性互动。
过程控制实验指导书
过程控制及仪表实验指导书襄樊学院实验装置的基本操作与仪表调试一、实验目的1、了解本实验装置的结构与组成。
2、掌握压力变送器的使用方法。
3、掌握实验装置的基本操作与变送器仪表的调整方法。
二、实验设备1、THKGK-1型过程控制实验装置GK-02 GK-03 GK-04 GK-072、万用表一只三、实验装置的结构框图图1-1、液位、压力、流量控制系统结构框图四、实验内容1、设备组装与检查：1）、将GK-02、GK-03、GK-04、GK-07挂箱由右至左依次挂于实验屏上。
并将挂件的三芯蓝插头插于相应的插座中。
2）、先打开空气开关再打开钥匙开关，此时停止按钮红灯亮。
3）、按下起动按钮，此时交流电压表指示为220V，所有的三芯蓝插座得电。
4）、关闭各个挂件的电源进行连线。
2、系统接线：1）、交流支路1：将GK-04 PID调节器的自动/手动切换开关拨到“手动”位置，并将其“输出”接GK-07变频器的“2”与“5”两端（注意：2正、5负），GK-07的输出“A、B、C”接到GK-01面板上三相异步电机的“U1、V1、W1”输入端；GK-07 的“SD”与“STF”短接，使电机驱动磁力泵打水（若此时电机为反转，则“SD”与“STR”短接）。
2）、交流支路2：将GK-04 PID调节器的给定“输出”端接到GK-07变频器的“2”与“5”两端（注意：2正、5负）；将GK-07变频器的输出“A、B、C”接到GK-01面板上三相异步电机的“U2、V2、W2”输入端；GK-07 的“SD”与“STR”短接，使电机正转打水（若此时电机为反转，则“SD”与“STF”短接）。
3、仪表调整：（仪表的零位与增益调节）在GK-02挂件上面有四组传感器检测信号输出：L T1、PT、L T2、FT（输出标准DC0~5V），它们旁边分别设有数字显示器，以显示相应水位高度、压力、流量的值。
对象系统左边支架上有两只外表为蓝色的压力变送器，当拧开其右边的盖子时，它里面有两个3296型电位器，这两个电位器用于调节传感器的零点和增益的大小。
过程控制实验报告
过程控制实验报告过程控制实验报告引言：过程控制是一种重要的工程控制方法，广泛应用于工业生产、环境保护、交通运输等各个领域。
本实验旨在通过对过程控制的实际操作，理解和掌握过程控制的基本原理和方法。
一、实验目的本实验的主要目的是通过搭建一个简单的过程控制系统，了解过程控制的基本概念和原理，并通过实际操作掌握过程控制的方法和技巧。
二、实验装置和原理实验所用的装置是一个温度控制系统，由温度传感器、控制器和执行器组成。
温度传感器负责测量温度，控制器根据测量值与设定值的差异来控制执行器的动作，从而实现温度的控制。
三、实验步骤1. 将温度传感器安装在被控温度区域，并连接到控制器上。
2. 设置控制器的参数，包括设定值、比例系数、积分时间和微分时间等。
3. 打开控制器，开始实验。
观察温度的变化过程，并记录实验数据。
4. 根据实验数据分析控制效果，并对控制器的参数进行调整，以达到更好的控制效果。
5. 重复步骤3和4，直到达到满意的控制效果。
四、实验结果与分析在实验过程中，我们观察到温度的变化过程，并记录了实验数据。
通过对实验数据的分析，我们可以评估控制效果的好坏，并对控制器的参数进行调整。
五、实验总结与体会通过本次实验，我们深入了解了过程控制的基本原理和方法。
实践操作使我们更加熟悉了过程控制的过程和技巧。
同时，我们也体会到了过程控制在工程实践中的重要性和应用价值。
六、实验改进与展望本次实验中，我们采用了简单的温度控制系统进行实验。
未来可以进一步扩展实验内容，涉及到其他参数的控制，如压力、流量等，以更全面地了解过程控制的应用。
结语：过程控制是一门重要的工程学科，对于提高生产效率、保护环境、提升产品质量等方面具有重要意义。
通过本次实验，我们对过程控制的原理和方法有了更深入的理解，为今后的工程实践打下了坚实的基础。
希望通过不断学习和实践，我们能够在工程领域中运用过程控制的知识，为社会发展做出更大的贡献。
过程控制实验报告
过程控制实验报告1. 实验目的本次实验的目的是学习和掌握过程控制的基本原理和操作方法，了解过程控制系统的组成和结构，掌握过程控制系统的基本调试方法和过程控制的自动化程度。
2. 实验原理过程控制是指对一组物理过程进行控制的技术和方法。
过程控制的目的是使被控制的物理过程在一定的条件下，达到预期的目标，如稳定、精度、速度、延迟、可靠性、安全性、经济性等等。
过程控制系统由传感器、执行元件、控制器和执行器构成，其中传感器用于检测被控制物理过程的状态，控制器根据传感器获取的信息进行决策，并通过执行元件控制执行器实现对被控制物理过程的控制。
3. 实验步骤本次实验的过程控制系统由一台工业控制计算机、一台工业控制器和一组执行器构成。
实验的具体步骤如下：(1) 将传感器与控制器连接，并将控制器与计算机连接。
(2) 在计算机上启动控制软件，在软件中设置控制器和传感器的参数。
(3) 将执行器与控制器连接，并调试执行器的控制参数。
(4) 在控制软件中设置控制策略和控制目标，并启动控制器。
(5) 监测被控制物理过程的状态，并记录相关数据。
(6) 对控制策略和控制参数进行调整，直到被控制物理过程达到预期目标。
4. 实验结果经过多次实验，我们成功地控制了被控制的物理过程，并达到了预期目标。
实验结果表明，过程控制技术可以有效地控制物理过程，并提高物理过程的稳定性、精确性和可靠性。
5. 实验总结本次实验使我们深入了解了过程控制的原理和操作方法，掌握了过程控制系统的基本调试方法和过程控制的自动化程度。
通过实验，我们发现过程控制技术在许多工业领域都具有广泛的应用前景，是提高生产效率和质量的重要手段。
在今后的学习和工作中，我们将继续深入学习和研究过程控制技术，为推动工业自动化和智能化发展做出贡献。
《过程控制系统》实验报告
《过程控制系统》实验报告实验报告：过程控制系统一、引言过程控制系统是指对工业过程中的物理、化学、机械等变量进行监控和调节的系统。
它能够实时采集与处理各种信号，根据设定的控制策略对工业过程进行监控与调节，以达到所需的目标。
在工业生产中，过程控制系统起到了至关重要的作用。
本实验旨在了解过程控制系统的基本原理、组成以及操作。
二、实验内容1.过程控制系统的组成及原理；2.过程控制系统的搭建与调节；3.过程控制系统的优化优化。
三、实验步骤1.复习过程控制系统的原理和基本组成；2.使用PLC等软件和硬件搭建简单的过程控制系统；3.设计一个调节过程，如温度控制或液位控制，调节系统的参数；4.通过修改控制算法和调整参数，优化过程控制系统的性能；5.记录实验数据并进行分析。
四、实验结果与分析在本次实验中，我们搭建了一个温度控制系统，通过控制加热器的功率来调节温度。
在调节过程中，我们使用了PID控制算法，并调整了参数，包括比例、积分和微分。
通过观察实验数据，我们可以看到温度的稳定性随着PID参数的调整而改变。
当PID参数调整合适时，温度能够在设定值附近波动较小，实现了较好的控制效果。
在优化过程中，我们尝试了不同的控制算法和参数，比较了它们的性能差异。
实验结果表明，在一些情况下，改变控制算法和参数可以显著提高过程控制系统的性能。
通过优化，我们实现了更快的响应时间和更小的稳定偏差，提高了系统的稳定性和控制精度。
五、结论与总结通过本次实验，我们了解了过程控制系统的基本原理、组成和操作方法。
我们掌握了搭建过程控制系统、调节参数以及优化性能的技巧。
实验结果表明，合理的控制算法和参数选择可以显著提高过程控制系统的性能，实现更好的控制效果。
然而，本次实验还存在一些不足之处。
首先，在系统搭建过程中，可能由于设备和软件的限制，无法完全模拟实际的工业过程。
其次，实验涉及到的控制算法和参数调节方法较为简单，在实际工程中可能需要更为复杂和精细的控制策略。
《过程控制系统》实验报告
《过程控制系统》实验报告一、实验目的过程控制系统实验旨在通过实际操作和观察，深入理解过程控制系统的组成、工作原理和性能特点，掌握常见的控制算法和参数整定方法，培养学生的工程实践能力和解决实际问题的能力。
二、实验设备1、过程控制实验装置包括水箱、水泵、调节阀、传感器（液位传感器、温度传感器等）、控制器（可编程控制器 PLC 或工业控制计算机）等。
2、计算机及相关软件用于编程、监控和数据采集分析。
三、实验原理过程控制系统是指对工业生产过程中的某个物理量（如温度、压力、液位、流量等）进行自动控制，使其保持在期望的设定值附近。
其基本原理是通过传感器检测被控量的实际值，将其与设定值进行比较，产生偏差信号，控制器根据偏差信号按照一定的控制算法计算出控制量，通过执行机构（如调节阀、电机等）作用于被控对象，从而实现对被控量的控制。
常见的控制算法包括比例（P）控制、积分（I）控制、微分（D）控制及其组合（如 PID 控制）。
四、实验内容及步骤1、单回路液位控制系统实验（1）系统组成及连接将液位传感器安装在水箱上，调节阀与水泵相连，控制器与传感器和调节阀连接，计算机与控制器通信。
（2）参数设置在控制器中设置液位设定值、控制算法（如 PID）的参数等。
（3）系统运行启动水泵，观察液位的变化，通过控制器的调节使液位稳定在设定值附近。
（4）数据采集与分析利用计算机采集液位的实际值和控制量的数据，绘制曲线，分析系统的稳定性、快速性和准确性。
2、温度控制系统实验（1）系统组成与连接类似液位控制系统，将温度传感器安装在加热装置上，调节阀控制加热功率。
设置温度设定值和控制算法参数。
（3）运行与数据采集分析启动加热装置，观察温度变化，采集数据并分析。
五、实验数据及结果分析1、单回路液位控制系统（1）实验数据记录不同时刻的液位实际值和控制量。
（2）结果分析稳定性分析：观察液位是否在设定值附近波动，波动范围是否在允许范围内。
快速性分析：计算液位达到设定值所需的时间。
过程控制实验报告3(液位单闭环实验)
班级：082班座号：姓名成绩：
课程名称：过程控制工程实验项目：液位单闭环实验
一、实验目的：
通过实验掌握单回路控制系统的构成。
学生可自行设计，构成单回路单容液位，并采用临界比例度法、阶跃反应曲线法和整定单回路控制系统的PID参数，熟悉PID参数对控制系统质量指标的影响，用计算机进行PID参数的调整和自动控制的投运。
二、实验设备：
水泵、变频器、压力变送器、主回路调节阀、上水箱、上水箱液位变送器、牛顿模块（输入、输出）。
表4-13 阶跃反应曲线整定参数表
4、将计算所得的PID参数值置于计算机中。
5、使水泵Ⅰ在恒压供水状态下工作。
观察计算机上液位曲线的变化。
6、待系统稳定后，给定加个阶跃信号，观察其液位变化曲线。
7、再等系统稳定后，给系统加个干扰信号，观察液位变化曲线。
8、曲线的分析处理，对实验的记录曲线分别进行分析和处理，处理结果于表格4.12中。
五、试验报告：
根据试验结果编写实验报告，并根据K、T、τ平均值写出广义的传递函数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
过程控制设计实验报告压力控制Company number：【0089WT-8898YT-W8CCB-BUUT-202108】目录第一章过程控制仪表课程设计的目的 (1)设计目的 (1)课程在教学计划中的地位和作用 (1)第二章液位控制系统（实验部分） (2)控制系统工艺流程 (2)控制系统的控制要求 (4)系统的实验调试 (5)第三章水箱压力控制系统设计 (7)引言 (12)系统总体设计 (13)系统软件部分设计 (16)总结 (19)第四章收获、体会 (24)参考文献 (25)第一章过程控制仪表课程设计的目的意义设计目的本课程设计主要是通过对典型工业生产过程中常见的典型工艺参数的测量方法、信号处理技术和控制系统的设计，掌握测控对象参数检测方法、变送器的功能、测控通道技术、执行器和调节阀的功能、过程控制仪表的PID控制参数整定方法，进一步加强对课堂理论知识的理解与综合应用能力，进而提高学生解决实际工程问题的能力。
基本要求如下:1. 掌握变送器功能原理，能选择合理的变送器类型型号；2. 掌握执行器、调节阀的功能原理，能选择合理的器件类型型号；3. 掌握PID调节器的功能原理，完成相应的压力、流量、液位及温度控制系统的总体设计，并画出控制系统的原理图和系统主要程序框图。
4．通过对一个典型工业生产过程（如煤气脱硫工艺过程）进行分析，并对其中的一个参数（如温度、压力、流量、液位）设计其控制系统。
课程设计的基本要求本课程设计是为《过程控制仪表》课程而开设的综合实践教学环节，是对《现代检测技术》、《自动控制理论》、《过程控制仪表》、《计算机控制技术》等前期课堂学习内容的综合应用。
其目的在于培养学生综合运用理论知识来分析和解决实际问题的能力，使学生通过自己动手对一个工业过程控制对象进行仪表设计与选型，促进学生对仪表及其理论与设计的进一步认识。
课程设计的主要任务是设计工业生产过程经常遇到的压力、流量、液位及温度控制系统，使学生将理论与实践有机地结合起来，有效的巩固与提高理论教学效果。
课程设计主要是通过对典型工业生产过程中常见的典型工艺参数的测量方法、信号处理技术和控制系统的设计，掌握测控对象参数检测方法、变送器的功能、测控通道技术、执行器和调节阀的功能、过程控制仪表的PID控制参数整定方法，进一步加强对课堂理论知识的理解与综合应用能力，进而提高学生解决实际工程问题的能力。
基本要求如下:1. 掌握变送器功能原理，能选择合理的变送器类型型号；2. 掌握执行器、调节阀的功能原理，能选择合理的器件类型型号；3. 掌握PID调节器的功能原理，完成相应的压力、流量、液位及温度控制系统的总体设计，并画出控制系统的原理图和系统主要程序框图。
4．通过对一个典型工业生产过程（如煤气脱硫工艺过程）进行分析，并对其中的一个参数（如温度、压力、流量、液位）设计其控制系统。
第二章液位控制系统（实验部分）控制系统工艺流程液位控制系统装置由三个相同大小的容器、液位检测变送仪表及执行机构组成，配套的仪表屏上安装了配有带连接信号插座孔的整个工艺过程模拟流程图、调节控制仪表、手操器、显示仪表等。
工艺过程模拟流程图如图所示。
图带连接信号插座孔的液位装置工艺模拟流程图上图中，标有字母的方块为各种仪表，○为各仪表输入、输出信号的单线接插件的插座孔（＋，－插孔）。
其中:C：控制器（调节器）。
该装置配有三个单回路调节器C1、C2和C3，控制输出信号为4~20mA，每个调节器设有三对插座孔（＋，－插孔）。
PV孔为测量值输入，SV孔为外设定输入或阀位反馈信号输入，O孔为调节器输出。
R：记录仪为无纸3通道记录仪，输入信号4~20mA，其中R1孔为1号通道，R2孔为2号通道，R3孔为3号通道。
每个通道有两个插座孔，其中上孔（＋）接变送器来的信号，下孔（－）用来转接到其他仪表作为输入信号，注意不能接错。
HT：液位变送器。
液位变送器为LSRY或LSRT，1# ~3#输入量程均为0~100mmH2O，变送输出为4~20mA。
VL：电子式电动调节阀为电子小流量调节阀，电动调节阀输入4~20 mA电流信号，对应阀门输出开度0~100%。
V1~2和I1~2 ：两路电压/电流转换器。
其中V1为第1路电压输入信号端，I1 为第1路电流输出信号端，V2为第2路电压输入信号端，I2 为第2路电流输出信号端，O上孔（＋）插孔接电压/电流转换器来的正信号，下孔（－）插孔接电压/电流转换器来的负信号，不能接错。
三级串联水箱如图所示，它由三个水箱组成，稳压水由两路经过电动调节阀VL1和VL2以及手动阀V1～V6，分别流入三个水箱。
调节阀VL1和VL2可以一个作为控制回路的执行机构，另一个用于产生扰动信号。
若以进入水箱的水流量作为输入量，水位作为其输出量，则每一个水箱可以看成是一阶惯性环节的被控对象。
当VL1作为控制回路执行机构，通过手动阀V1、V3和V5的打开关闭不同组合使水箱构成不同阶次的被控对象。
选择第3个水箱的液位H3作为被调变量，关闭手动阀V1和V3，只打开V5，则构成一阶被控对象；关闭手动阀V1和V5，只打开V3，使两个水箱串联，则两个惯性环节串联构成二阶被控对象；关闭手动阀V3和V5，只打开手动阀V1，使三个水箱串联，则三个惯性环节串联构成三阶被控对象。
当然，第一个水箱的液位H1和第二个水箱的液位H2也可以作为被调变量，构成二阶或一阶被控对象。
图液位控制系统实验装置原理图控制系统的控制要求1. 单回路液位控制系统单回路液位控制系统是由下列4部分组成的：（1）被控对象—水箱；（2）电子阀；（3）液位变送器；（4）PID智能调节器等组成。
它们连接成控制系统的方框图如图所示。
图单回路液位控制系统方框图图中被控对象是三级串联的水箱，被控制量是水箱的液位Hs，调节参数是流入水箱的水流量Q，水箱液位由液位变送器检测得到液位反馈信号Hf，它和液位设定信号Hs进行比较，得到偏差信号Hi，调节器对输入偏差Hi进行PID运算，输出变化量u控制信号，控制电子调节阀门的阀位，改变调节参数Q，使被调参数H保持在设定值。
其中f为系统扰动信号。
控制要求：稳态误差在2%以内，响应时间少于100s2. 双回路串级控制串级PID控制就是将两个PID控制器串联在一起，控制一个执行阀，实现定值控制。
在大多数控制情况下，主控制器采用比例、积分、微分控制，副控制器采用比例或者比例、积分控制。
图是水箱液位串级控制系统的方框图。
有主、副两个控制回路，主、副调节器相串联工作，其中主调节器有自己独立的给定值Hs，它的输出U1作为副调节器的给定值，副调节器的输出u2控制执行器，以改变主参数H1。
图串级液位控制系统方框图其中，Hs是主参数的给定值，H1是被控的主参数，H2是副参数，f1是作用在主对象上的扰动，f2是作用在副对象上的扰动。
液位串级控制系统具有两个调节器、两个闭环回路和两个执行对象，由于着眼点不同，使得主调节器和副调节器的控制规律选择不一样。
设置副回路的目的主要是为了提高主变量的控制质量，因此，副回路具有快速抗干扰的功能，起着“粗调”和“先调”的作用，对副变量本身没有严格的要求。
因此，副控制器一般只选择比例或比例积分作用，而主变量是需要严格控制的，主控制器常采用比例积分或者比例积分微分控制器。
控制要求：响应时间和稳态误差都要尽可能的小，动态响应曲线接近理想曲线，超调量σ＜20%，调节时间Ts≤100s，余差＜5%系统的实验调试(1)按设计好的线路图接线，确定无误后方可合上电源。
(2)按照课本要求设置PID智能控制调节器控制参数（包括二级参数）。
(3)先设定主、副调节器的控制规律、PID参数。
智能调节器1主给定量SV设为100，智能调节器2设定为外给定。
打开手动阀1，回水阀1打开50%，启动水泵1并运行系统。
在上位监控系统观察液位串级过程控制系统的输出特性。
该系统为复杂系统，用工程的方法反复调整PID参数，直到系统动态、静态特性满足要求为止。
其中PID参数调节按照以下原则对于液位系统：P（%）20--80，I（分）1--5参数整定找最佳，从小到大顺序查先是比例后积分，最后再把微分加曲线振荡很频繁，比例度盘要放大曲线漂浮绕大湾，比例度盘往小扳曲线偏离回复慢，积分时间往下降曲线波动周期长，积分时间再加长曲线振荡频率快，先把微分降下来动差大来波动慢。
微分时间应加长理想曲线两个波，前高后低4比1一看二调多分析，调节质量不会低(4)记录各个参数主回路 T0 = 3s,P = 50, I = 40,D = 5,Kp = 2,Ki = ,Kd =5/3副回路 T0 = 3s,P = 100, I = 45,D = 3,Kp = 1,Ki =2/15,Kd =最终调节达到的效果：调节时间90s；超调量；余差第三章水箱压力控制系统设计摘要本文设计了以PC机为上位机、AT89C51单片机为下位机，并辅之以传感器、变频器以及相关接口部件的二级集散压力控制系统。
