PCB板 Solder Mask layer与Paste Mask layers的区别以及其它各层的详细含义介绍
PCB各层的含义
PCB各层的含义（solder paste区别）阻焊层：solder mask，是指板子上要上绿油的部分；因为它是负片输出，所以实际上有solder mask的部分实际效果并不上绿油，而是镀锡，呈银白色！助焊层：paste mask，是机器贴片时要用的，是对应所有贴片元件的焊盘的，大小与toplayer/bottomlayer 层一样，是用来开钢网漏锡用的。
要点：两个层都是上锡焊接用的，并不是指一个上锡，一个上绿油；那么有没有一个层是指上绿油的层，只要某个区域上有该层，就表示这区域是上绝缘绿油的呢？暂时我还没遇见有这样一个层！我们画的PCB 板，上面的焊盘默认情况下都有solder层，所以制作成的PCB板上焊盘部分是上了银白色的焊锡的，没有上绿油这不奇怪；但是我们画的PCB板上走线部分，仅仅只有toplayer或者bottomlayer层，并没有solder 层，但制成的PCB板上走线部分都上了一层绿油。
那可以这样理解：1、阻焊层的意思是在整片阻焊的绿油上开窗，目的是允许焊接！2、默认情况下，没有阻焊层的区域都要上绿油！3、paste mask层用于贴片封装！SMT封装用到了：toplayer层，topsolder层，toppaste层，且toplayer和toppaste一样大小，topsolder比它们大一圈。
DIP封装仅用到了：topsolder 和multilayer层（经过一番分解，我发现multilayer层其实就是toplayer，bottomlayer，topsolder，bottomsolder层大小重叠），且topsolder/bottomlayer比toplayer/bottomlayer大一圈。
疑问：“solder层相对应的铜皮层有铜才会镀锡或镀金”这句话是否正确？这句话是一个工作在生产PCB 厂的人说的，他的意思就是说：要想使画在solder层的部分制作出来的效果是镀锡，那么对应的solder 层部分要有铜皮（即：与solder层对应的区域要有toplayer或bottomlayer层的部分）！现在：我得出一个结论：：“solder层相对应的铜皮层有铜才会镀锡或镀金”这句话是正确的！solder层表示的是不覆盖绿油的区域！mechanical,机械层keepout layer禁止布线层top overlay顶层丝印层bottom overlay底层丝印层top paste,顶层焊盘层bottom paste底层焊盘层top solder顶层阻焊层bottom solder底层阻焊层drill guide,过孔引导层drill drawing过孔钻孔层multilayer多层机械层是定义整个PCB板的外观的，其实我们在说机械层的时候就是指整个PCB板的外形结构。
PCB板 Solder Mask layer与Paste Mask layers的区别以及其它各层的详细含义介绍
作者：cumt—chw以下资料是在网上搜了几篇介绍PCB板各层含义的文档然后自己加以整理完成的，仅供参考。
Signal layer(信号层):信号层主要用于布置电路板上的导线.Protel 99 SE提供了32个信号层,包括Top layer(顶层),Bottom layer(底层)和30个MidLayer(中间层).顶层信号层(Top Signal Layer)：也称元件层,主要用来放置元器件,对于多层板可以用来布线；中间信号层(Mid Signal Layer)：最多可有30层,在多层板中用于布信号线.底层信号层(Bootom Signal Layer)：也称焊接层,主要用于布线及焊接,有时也可放置元器件. Silkscreen layer(丝印层) ：丝印层主要用于放置印制信息,如元件的轮廓和标注,各种注释字符等.Protel 99 SE提供了Top Overlay和Bottom Overlay两个丝印层.一般,各种标注字符都在顶层丝印层,底层丝印层可关闭.顶部丝印层(Top Overlayer)：用于标注元器件的投影轮廓、元器件的标号、标称值或型号及各种注释字符。
底部丝印层(Bottom Overlayer)：与顶部丝印层作用相同，如果各种标注在顶部丝印层都含有，那么在底部丝印层就不需要了。
内部电源/接地层(Internal Plane layer)：通常称为内电层，包括供电电源层、参考电源层和地平面信号层。
内部电源层为负片形式输出。
Protel 99 SE提供了16个内部电源层/接地层.该类型的层仅用于多层板,主要用于布置电源线和接地线.我们称双层板,四层板,六层板,一般指信号层和内部电源/接地层的数目.机械数据层(Mechanical Layer)：定义设计中电路板机械数据的图层。
电路板的机械板形定义通过某个机械层设计实现。
Protel 99 SE提供了16个机械层,它一般用于设置电路板的外形尺寸,数据标记,对齐标记,装配说明以及其它的机械信息.这些信息因设计公司或PCB制造厂家的要求而有所不同.执行菜单命令Design|Mechanical Layer能为电路板设置更多的机械层.另外,机械层可以附加在其它层上一起输出显示.阻焊层(Solder Mask-焊接面)：有顶部阻焊层(Top solder Mask)和底部阻焊层(Bootom Solder mask)两层，是Protel PCB对应于电路板文件中的焊盘和过孔数据自动生成的板层，主要用于铺设阻焊漆．本板层采用负片输出，所以板层上显示的焊盘和过孔部分代表电路板上不铺阻焊漆的区域，也就是可以进行焊接的部分．在焊盘以外的各部位涂覆一层涂料,如防焊漆,用于阻止这些部位上锡.阻焊层用于在设计过程中匹配焊盘,是自动产生的.Protel 99 SE提供了Top Solder(顶层)和Bottom Solder(底层)两个阻焊层. Solder Mask是出负片，也就是说，设计图纸上*绘制了图形的地方*在实际生产的时候，是*没有绿油*的。
pcb板各层的含义
pcb板各层的含义1)顶层(Top Layer),也称元件层,主要用来放置元器件,对于比层板和多层板可以用来布线. (2)中间层(Mid Layer),最多可有30层,在多层板中用于布信号线. (3)底层(Bootom Layer),也称焊接层,主要用于布线及焊接,有时也可放置元器件. (4)顶部丝印层(Top Overlayer),用于标注元器件的投影轮廓、元器件的标号、标称值或型号及各种注释字符。
(5)底部丝印层(Bottom Overlayer)，与顶部丝印层作用相同，如果各种标注在顶部丝印层都含有，那么在底部丝印层就不需要了。
(6)内部电源接地层(Internal Planes), (7)机械层(Mechanical Layers), (8)阻焊层(Solder Mask-焊接面)，有顶部阻焊层(Top solder Mask)和底部阻焊层(Bootom Solder mask)两层，是Protel PCB对应于电路板文件中的焊盘和过孔数据自动生成的板层，主要用于铺设阻焊漆.本板层采用负片输出，所以板层上显示的焊盘和过孔部分代表电路板上不铺阻焊漆的区域，也就是可以进行焊接的部分. (9)防锡膏层(Past Mask-面焊面)，有顶部防锡膏层(Top Past Mask)和底部防锡膏层(Bottom Past mask)两层，它是过焊炉时用来对应SMD元件焊点的，也是负片形式输出.板层上显示的焊盘和过孔部分代表电路板上不铺锡膏的区域，也就是不可以进行焊接的部分。
(10)禁止布线层(Keep Ou Layer), (11)多层(MultiLayer) (12)Drill (13)(Connect)(DRC Errors)(Pad holes)(Via Holes)(Visible Grid1)(visible Grid2) 1.solder表示是否阻焊,就是PCB板上是否露铜2.paste是开钢网用的,是否开钢网孔所以画板子时两层都要画,solder是为了PCB板上没有绿油覆盖(露铜),paste上是为了钢网开孔,可以刷上锡膏。
solder与paste层焊盘与过孔区别
Protel默认的焊盘是圆形，也可以设置为方形和八角形，比较特殊的异形焊盘只能用和焊盘属性相同的线条和块来拼。
再加上阻焊层就行了。
和焊盘属性相同的线条和块应该是阻焊的。
solder层在protel 99SE里的全称是top solder mask，意思就是阻焊层，按字面的意思去理解就是给pcb上的走线上一层绿油，达到阻焊的目的，其实不然，在走线后如果不加solder 层在走线上，绿油在pcb厂商那里制作的时候是默认要加的，如果加了solder层，pcb在做出来后，在此处就会看到裸露的铜箔。
可以理解为镜相。
past层是在pcb贴片之前做钢网的时候用的，用来涂锡膏，贴片的电子元件贴在锡膏上进行回流焊solder mask top 顶层露铜层，就是没有绿油覆盖paste mask bottom 底层钢网，你查下钢网就知道了paste mask top顶层钢网drill drawing 孔位层silkscreen top顶层丝印，丝印就是在电路板上面印标示的数据assembly drawing top顶层装配图solder mask bottom底层露铜silksceen bottom底层丝印assembly drawing bottom底层装配图LAYER-25（网上找的，我一般都不出这层的gerber）Layer25层是插装的器件才有的，只是在出负片的时候才有用，一般只有当电源层定义为CAMPlane的时候geber文件才会出负片（split/Mixe也是出的正片），如果不加这一层，在出负片的时候这一层的管脚容易短路PCB的表层有一层的绝缘层，有不同颜色，像绿油，蓝油，红油等等。
不过他们的作用都是一样的，就是绝缘。
这层就是solder层。
例如一块PCB板上，元器件的焊盘都是没有铺油的，而导线是铺油的。
没有铺油的就可以上锡焊接，铺油后就不能上锡了。
一般来说，过孔都会要求盖油的（在定义过孔的时候，可以不加solder层），你在制作PCB 的时候可以跟厂商说明。
PCB板各层含义大全
solder mask 阻焊剂；焊锡掩膜；绿漆 PCB板各层含义在EDA软件的专门术语中，有很多不是有相同定义的。
以下就字面上可能的意义来解释。
Mechnical：一般多指板型机械加工尺寸标注层。
Keepoutlayer：定义走线、打穿孔(via或摆零件的区域。
这几个限制可以独立分开定义。
Topoverlay：顶丝印层。
Bottomoverlay：底丝印层。
Toppaste：顶层需要露出铜皮上锡膏的部分。
Bottompaste：底层需要露出铜皮上锡膏的部分。
Topsolder：应指顶层阻焊层，避免在制造过程中或将来维修时可能不小心的短路 Bottomsolder：应指底层阻焊层。
Drillguide：可能是不同孔径大小，对应的符号，个数的一个表。
Drilldrawing：指孔位图，各个不同的孔径会有一个对应的符号。
Multilayer：应该没有单独这一层，能指多层板，针对单面板和双面板而言。
Gerber文件各层对照由Protel2004产生的Gerber文件各层扩展名与PCB原来各层对应关系表: Layer : File extension ------------------------- 顶层Top (copper Layer : .GTL 底层Bottom (copper Layer : .GBL 中间信号层Mid Layer 1, 2, ... , 30 : .G1, .G2, ... , .G30 内电层Internal Plane Layer 1, 2, ... , 16 : .GP1, .GP2, ... , .GP16 顶丝印层Top Overlay : .GTO 底丝印层Bottom Overlay : .GBO 顶掩膜层Top Paste Mask : .GTP 底掩膜层Bottom Paste Mask : .GBP Top Solder Mask : .GTS Bottom Solder Mask : .GBS Keep-Out Layer : .GKO Mechanical Layer 1, 2, ... , 16 : .GM1, .GM2, ... , .GM16 Top Pad Master : .GPT Bottom Pad Master : .GPB Drill Drawing, Top Layer - Bottom Layer (Through Hole : .GD1 Drill Drawing, other Drill (Layer Pairs : .GD2, .GD3, ... Drill Guide, Top Layer - Bottom Layer (Through Hole : .GG1 Drill Guide, other Drill (Layer Pairs : .GG2, .GG3, ... 层PCB板就是在多个板层完成后再采取压制工艺将其压制成一块电路板，而且为了减少成本和过孔干扰，多层PCB板往往并不比双层板和单层板厚多少，这就使得组成多层PCB板的板层相对于普通的双层板和单层板往往厚度更小，机械强度更低，导致对加工的要求更高。

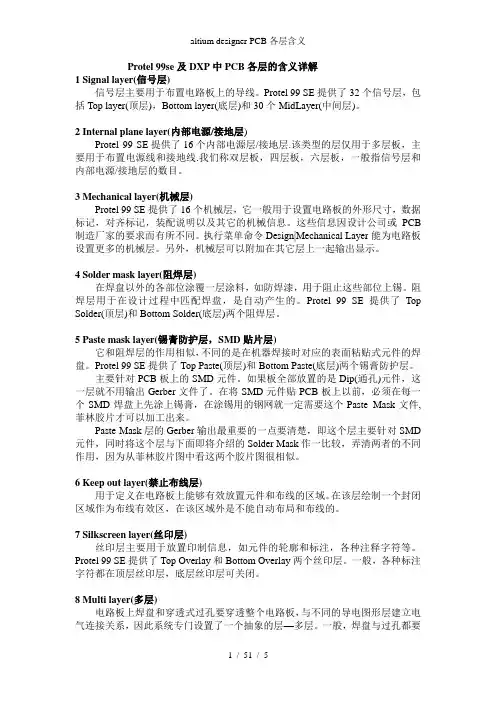

altium designer PCB各层含义
Protel 99se及DXP中PCB各层的含义详解1 Signal layer(信号层)信号层主要用于布置电路板上的导线。
Protel 99 SE提供了32个信号层，包括Top layer(顶层)，Bottom layer(底层)和30个MidLayer(中间层)。
2 Internal plane layer(内部电源/接地层)Protel 99 SE提供了16个内部电源层/接地层.该类型的层仅用于多层板，主要用于布置电源线和接地线.我们称双层板，四层板，六层板，一般指信号层和内部电源/接地层的数目。
3 Mechanical layer(机械层)Protel 99 SE提供了16个机械层，它一般用于设置电路板的外形尺寸，数据标记，对齐标记，装配说明以及其它的机械信息。
这些信息因设计公司或PCB 制造厂家的要求而有所不同。
执行菜单命令Design|Mechanical Layer能为电路板设置更多的机械层。
另外，机械层可以附加在其它层上一起输出显示。
4 Solder mask layer(阻焊层)在焊盘以外的各部位涂覆一层涂料，如防焊漆，用于阻止这些部位上锡。
阻焊层用于在设计过程中匹配焊盘，是自动产生的。
Protel 99 SE提供了Top Solder(顶层)和Bottom Solder(底层)两个阻焊层。
5 Paste mask layer(锡膏防护层，SMD贴片层)它和阻焊层的作用相似，不同的是在机器焊接时对应的表面粘贴式元件的焊盘。
Protel 99 SE提供了Top Paste(顶层)和Bottom Paste(底层)两个锡膏防护层。
主要针对PCB板上的SMD元件。
如果板全部放置的是Dip(通孔)元件，这一层就不用输出Gerber文件了。
在将SMD元件贴PCB板上以前，必须在每一个SMD焊盘上先涂上锡膏，在涂锡用的钢网就一定需要这个Paste Mask文件,菲林胶片才可以加工出来。
Paste Mask层的Gerber输出最重要的一点要清楚，即这个层主要针对SMD 元件，同时将这个层与下面即将介绍的Solder Mask作一比较，弄清两者的不同作用，因为从菲林胶片图中看这两个胶片图很相似。
PCB板各层含义大全
Bottom Solder Mask : .GBS
Keep-Out Layer : .GKO
Mechanical Layer 1, 2, ... , 16 : .GM1, .GM2, ... , .GM16
Top Pad Master : .GPT
11.3.1 中间层的创建
Protel系统中提供了专门的层设置和管理工具-Layer Stack Manager（层堆栈管理器）。这个工具可以
帮助设计者添加、修改和删除工作层，并对层的属性进行定义和修改。选择【Design】/【Layer Stack
Manager…】命令，弹出如图11-2所示的层堆栈管理器属性设置对话框。
4 Solder mask layer(阻焊层)
在焊盘以外的各部位涂覆一层涂料,如防焊漆,用于阻止这些部位上锡.阻焊层用于在设计过程中匹配焊盘,是自动产生的.Protel 99 SE提供了Top Solder(顶层)和Bottom Solder(底层)两个阻焊层.
5 Paste mask layer(锡膏防护层)
内电层Internal Plane Layer 1, 2, ... , 16 : .GP1, .GP2, ... , .GP16
顶丝印层Top Overlay : .GTO
底丝印层Bottom Overlay : .GBO
顶掩膜层Top Paste Mask : .GTP
底掩膜层Bottom Paste Mask : .GBP
2 Internal plane layer(内部电源/接地层)
Protel 99 SE提供了16个内部电源层/接地层.该类型的层仅用于多层板,主要用于布置电源线和接地线.我们称双层板,四层板,六层板,一般指信号层和内部电源/接地层的数目.
pcb可焊焊接术语
pcb可焊焊接术语
在PCB（印刷电路板）制造和焊接过程中，有许多专业术语用于描述可焊性和焊接过程。
以下是一些常见的PCB可焊焊接术语：
1. 焊盘（Pad）：PCB上的金属区域，用于连接元件引脚和焊接。
2. 焊接掩膜（Solder Mask）：一层覆盖在PCB上的绝缘材料，用于防止焊接时焊锡流向不需要焊接的区域。
3. 阻焊（Solder Resist）：与焊接掩膜同义，用于保护PCB表面不被焊接。
4. 锡膏（Solder Paste）：一种由焊锡粉末和助焊剂混合而成的膏状物质，用于在焊接前涂抹在焊盘上。
5. 回流焊（Reflow Soldering）：一种焊接工艺，通过加热使预先涂抹在焊盘上的锡膏熔化并冷却形成焊点。
6. 波峰焊（Wave Soldering）：另一种焊接工艺，通过使PCB通过一个熔融焊锡的波峰来实现焊接。
7. 焊接温度（Soldering Temperature）：焊接过程中焊锡熔化的温度。
8. 焊接时间（Soldering Time）：焊接过程中焊锡与焊盘接触的时间。
9. 焊接缺陷（Soldering Defect）：焊接过程中可能出现的问题，如冷焊、桥接、虚焊等。
10. 可焊性（Solderability）：指PCB表面和元件引脚是否能够被焊锡良好地润湿和附着。
11. 润湿性（Wettability）：焊锡在PCB表面或元件引脚上的扩散能力，是评估可焊性的一个重要指标。
12. 助焊剂（Flux）：一种化学物质，用于清除焊接表面的氧化物和其他污染物，提高焊锡的润湿性和附着力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作者：cumt—chw
以下资料是在网上搜了几篇介绍PCB板各层含义的文档然后自己加以整理完成的，仅供参考。
Signal layer(信号层):信号层主要用于布置电路板上的导线.Protel 99 SE提供了32个信号层,包括Top layer(顶层),Bottom layer(底层)和30个MidLayer(中间层).
顶层信号层(Top Signal Layer)：也称元件层,主要用来放置元器件,对于多层板可以用来布线；中间信号层(Mid Signal Layer)：最多可有30层,在多层板中用于布信号线.
底层信号层(Bootom Signal Layer)：也称焊接层,主要用于布线及焊接,有时也可放置元器件. Silkscreen layer(丝印层) ：丝印层主要用于放置印制信息,如元件的轮廓和标注,各种注释字符等.Protel 99 SE提供了Top Overlay和Bottom Overlay两个丝印层.一般,各种标注字符都在顶层丝印层,底层丝印层可关闭.
顶部丝印层(Top Overlayer)：用于标注元器件的投影轮廓、元器件的标号、标称值或型号及各种注释字符。
底部丝印层(Bottom Overlayer)：与顶部丝印层作用相同，如果各种标注在顶部丝印层都含有，那么在底部丝印层就不需要了。
内部电源/接地层(Internal Plane layer)：通常称为内电层，包括供电电源层、参考电源层和地平面信号层。
内部电源层为负片形式输出。
Protel 99 SE提供了16个内部电源层/接地层.该类型的层仅用于多层板,主要用于布置电源线和接地线.我们称双层板,四层板,六层板,一般指信号层和内部电源/接地层的数目.
机械数据层(Mechanical Layer)：定义设计中电路板机械数据的图层。
电路板的机械板形定义通过某个机械层设计实现。
Protel 99 SE提供了16个机械层,它一般用于设置电路板的外形尺寸,数据标记,对齐标记,装配说明以及其它的机械信息.这些信息因设计公司或PCB制造厂家的要求而有所不同.执行菜单命令Design|Mechanical Layer能为电路板设置更多的机械层.另外,机械层可以附加在其它层上一起输出显示.
阻焊层(Solder Mask-焊接面)：有顶部阻焊层(Top solder Mask)和底部阻焊层(Bootom Solder mask)两层，是Protel PCB对应于电路板文件中的焊盘和过孔数据自动生成的板层，主要用于铺设阻焊漆．本板层采用负片输出，所以板层上显示的焊盘和过孔部分代表电路板上不铺阻焊漆的区域，也就是可以进行焊接的部分．在焊盘以外的各部位涂覆一层涂料,如防焊漆,用于阻止这些部位上锡.阻焊层用于在设计过程中匹配焊盘,是自动产生的.Protel 99 SE提供了Top Solder(顶层)和Bottom Solder(底层)两个阻焊层. Solder Mask是出负片，也就是说，设计图纸上*绘制了图形的地方*在实际生产的时候，是*没有绿油*的。
锡膏防护层(Paste Mask-面焊面)：有顶部锡膏层(Top Past Mask)和底部锡膏层(Bottom Past mask)两层，它是过焊炉时用来对应ＳＭＤ元件焊点的，也是正片形式输出，它和阻焊层的作用相似,不同的是在机器焊接时对应的表面粘贴式元件的焊盘.Protel 99 SE提供了Top Paste(顶层)和Bottom Paste(底层)两个锡膏防护层. Paste是出正片，有画东西的地方是会有锡膏的。
禁止布线层(Keep Out Layer)：定义信号线可以被放置的布线区域，放置信号线进入位定义的功能范围。
用于定义在电路板上能够有效放置元件和布线的区域.在该层绘制一个封闭区域作为布线有效区,在该区域外是不能自动布局和布线的.
多层(MultiLayer)：电路板上焊盘和穿透式过孔要穿透整个电路板,与不同的导电图形层建立电气连接关系,因此系统专门设置了一个抽象的层,多层.一般,焊盘与过孔都要设置在多层上,如果关闭此层,焊盘与过孔就无法显示出来.通常与过孔或通孔焊盘设计组合出现，用于描述空洞的层特性。
钻孔数据层（Drill）：钻孔层提供电路板制造过程中的钻孔信息(如焊盘,过孔就需要钻
孔).Protel 99 SE提供了Drill gride(钻孔指示图)和Drill drawing(钻孔图)两个钻孔层.
Solder Mask与Paste Mask的区别：solder mask就是阻焊层，是为了把焊盘露出来用的,也就是通常说的绿油层，实际上就是在绿油层上挖孔，把焊盘等不需要绿油盖住的地方露出来。
Solder层是要把PAD露出来.
paste mask业内俗称“钢网”或“钢板”。
是单独的一张钢网，上面有SMD焊盘的位置上镂空。
一般镂空的形状与SMD焊盘一样，尺寸略小。
这张钢网是在SMD自动装配焊接工艺中，用来在SMD焊盘上涂锡浆膏的。
Paste Mask layers:锡膏防护层(用于作钢网)，是针对表面贴（SMD）元件的，该层用来制作钢膜（片）﹐而钢膜上的孔就对应着电路板上的SMD器件的焊点。
在表面贴装（SMD）器件焊接时﹐先将钢膜盖在电路板上（与实际焊盘对应）﹐然后将锡膏涂上﹐用刮片将多余的锡膏刮去﹐移除钢膜﹐这样SMD器件的焊盘就加上了锡膏﹐之后将SMD器件贴附到锡膏上面去（手工或贴片机）﹐最后通过回流焊机完成SMD器件的焊接。
通常钢膜上孔径的大小会比电路板上实际的焊小一些.
Solder Mask 和Paste Mask 区别：Solder Mask是出负片，也就是说，设计图纸上*绘制了图形的地方*在实际生产的时候，是*没有绿油*的。
Paste是出正片，有画东西的地方是会有锡膏的。
你在Solder Mask Layer【有TopSolder 和BottomSolder】上FILL个实矩形，那么这个矩形框内就等于开了个窗口了（不涂油，不涂油就会露铜了！），除了焊盘、过孔等不能涂其他都要涂上阻焊剂，这个阻焊剂有绿色的蓝色的红色的。
Paste Mask层为做SMD钢网用，对做PCB无影响。
