内科诊疗技术与常规：心电图波形及各部分的意义
心电图波形特征分析及其临床意义
心电图波形特征分析及其临床意义心电图（Electrocardiogram, ECG）是一种通过记录心脏肌肉电活动产生的电信号的变化来评估心脏健康状况的非侵入性检查技术。
心电图波形特征分析是对ECG信号中波形形态、波峰、波谷等参数进行定量分析，以了解心脏的电活动情况。
本文将介绍心电图常见的波形特征分析以及它们在临床上的意义。
一、P波特征分析P波是ECG波形的第一个正向波峰，代表心脏的房性除极和心房收缩。
通过P 波的测量，可以判断心房的除极时间和心房节律的规律性。
1. P波振幅：正常的P波振幅范围为0.1~0.25mV，在某些心脏病变中可以有增高或减低。
2. P波宽度：正常的P波宽度约为0.08~0.12秒，若宽度增加可能表示心房除极时间延长。
3. P波形态：P波的形态可根据其峰值和时间持续度来判断，有“正常”、“高尖”、“低平”、“双峰”等不同类型。
某些P波异常形态可能是房颤、房室传导阻滞等心脏疾病的指示。
二、QRS波群特征分析QRS波群是ECG波形中的主要部分，代表心室除极和心室收缩的过程。
通过QRS波群的分析，可以了解心室的除极过程和心室节律的规律性。
1. QRS波群时间：正常的QRS波群时间约为0.06~0.10秒，若时间延长可能表明心室传导阻滞等疾病。
2. Q波和R波振幅：正常QRS波群中，Q波的振幅一般较小，R波则较高大。
若Q波振幅增大、R波振幅减低，可能提示心肌梗死等病变。
3. QRS波群形态：QRS波群的形态可根据主导波的位置和振幅来判断，如R 波增广、S波深大等。
一些特殊的QRS波群形态可能与心室肥厚、束支阻滞等心脏疾病相关。
三、ST段特征分析ST段位于QRS波群之后，表示心室除极完成和等待心室复极的过程。
ST段的异常变化可能与心肌缺血、心肌损伤和心肌劳损相关。
1. ST段抬高或压低：ST段的抬高可能与心肌梗死、心包炎等病变有关，而ST 段的压低则可能代表心肌缺血。
2. ST段水平型、斜向型变化：ST段的形态变化可以帮助判断心肌缺血和心肌损伤的程度和范围。
心电图的波形及各部分的意义

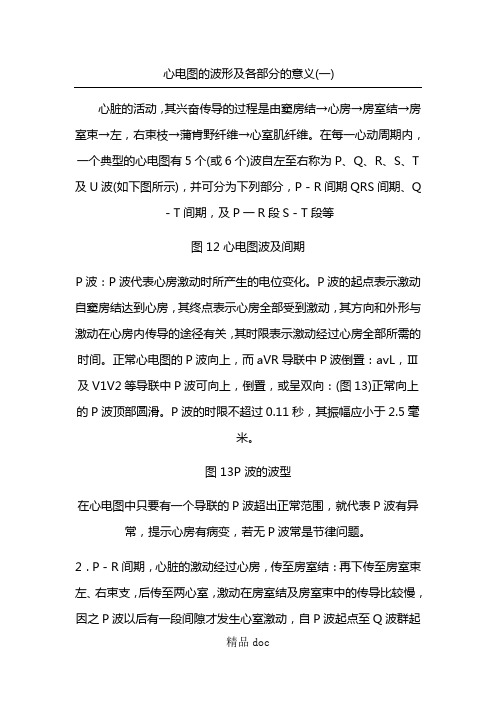

心电图的波形及各部分的意义(一)心脏的活动，其兴奋传导的过程是由窦房结→心房→房室结→房室束→左，右束枝→蒲肯野纤维→心室肌纤维。
在每一心动周期内，一个典型的心电图有5个(或6个)波自左至右称为P、Q、R、S、T及U 波(如下图所示)，并可分为下列部分，P－R间期QRS间期、Q－T常，提示心房有病变，若无P波常是节律问题。
2．P－R间期，心脏的激动经过心房，传至房室结：再下传至房室束左、右束支，后传至两心室，激动在房室结及房室束中的传导比较慢，因之P波以后有一段间隙才发生心室激动，自P波起点至Q波群起点的间隙为P－R间期。
P－R间期表示激动经过心房，房室结，房室束而达心室所需的时间。
正常数值为0.12～0.20秒，婴儿及心跳较速者，P－R间期可较短。
P－R间期延长常代表房室传导阻滞。
3．QRS波群=Q波是QRS波群中第一个向下的波，R波是QRS波群中第一个向上的波，其前面可以无向下的Q波，S波是随着R波之后的向下的波。
QRS波群代表心室受激动时电压的变化，其起点超过1毫米，但在V1V2，导联中向上偏移可达3毫米，V1不超过5毫米)。
若S一T段上，下偏移超过正常范围，可见于心脏病变等。
5．T波：T波代表心室激动复原时的电压变化，在正常情况下，T 波的方向应与QRS波群的主波方向一致，(如在aVR导联T波是倒置的，而V5导联的T波是向上的)。
T波的振幅在肢导联一般是2－6毫米，在胸导联可能高达12－15毫米，估计T波振幅大小时，应同时注意QRS波群振幅的大小，如QRS波群振幅小，T波也小，如QRS波群振幅大，T波也大。
一般T波的振幅应不小于同一心动周期的R波的十分之一。
T波改变的意义需结合临床资料加以解释，一般可见于心肌病变。
示。
(图14)。
测量时，在基线以上偏动波，均从基线的上缘量至波顶端，其垂直距离就地正向波的电压，在基线以下的偏动波，则从基线的下缘量至波的最低点，这样，可除去基线本身的宽度，如要测量波的总电压，将正负波的绝对值相加即得。
心电图波形特征及其临床意义
心电图波形特征及其临床意义心电图（Electrocardiogram，简称ECG）是一种通过检测心脏电活动的变化来反映心脏功能的非侵入性检查方法。
心电图是临床医生进行心脏疾病诊断和评估的重要工具，而心电图波形特征可以提供许多有价值的信息，提示潜在的心脏问题。
1. P波：P波是指心脏收缩前房室结神经传导时所产生的电流变化，代表房室传导功能。
P波增宽、增高或倒置可能表明房室传导异常，如心房肥大、心房扑动等。
2. QRS波群：QRS波群是指心脏室壁激动的快速传导，代表心室收缩。
QRS波群增宽可能提示心室传导阻滞，而Q波增深可能提示心肌缺血或心肌梗死。
3. ST段：ST段是指QRS波群结束后到T波开始之间的水平线段，代表心室收缩后的复极过程。
ST段抬高可能表明急性心肌梗死或心包炎，而ST段压低可能表明心肌缺血。
4. T波：T波是指心室复极后所产生的电流变化，代表心室的再极化。
T波高尖可能表明心室肥大或高血钾，而T波低平可能表明心肌缺血或心绞痛。
5. QT间期：QT间期是指QRS波群起点到T波终点的时间，代表心脏电搏动的整个过程。
QT间期延长可能与心室肌动作电位延迟或电解质紊乱相关，容易引发心律失常。
6. U波：U波是正常心电图中的一种小振幅波形，代表心室后期复极。
U波增高可能表明高血钾或心室肥厚，而U波压低则可能表明低钾或心包填塞。
临床意义：利用心电图波形特征，可以辅助医生进行心脏疾病诊断与评估。
1. 判断心脏是否节律正常：心电图中的P波、QRS波群、T波能够反映心脏节律的正常与否。
通过分析波形特征，可以判断是否存在房-室传导阻滞、心律失常等病变。
2. 早期诊断心肌缺血、心肌梗死：ST段抬高或压低、Q波增深等心电图特征是早期诊断心肌缺血、心肌梗死的重要指标。
这些特征的出现提示心肌细胞受损，可以及时采取干预措施，减少心脏损害。
3. 评估心脏肥大和心室壁运动异常：心室肥大和心脏壁运动异常通常会导致心电图的特征性改变。
心电图波形及其临床意义分析
心电图波形及其临床意义分析心电图是临床上常用的一种无创检查工具，用于评估心脏的电活动以及诊断心脏疾病。
心电图波形是心电图记录中的波动图形，由心脏电信号在时间和电压两个维度上的变化构成。
不同的心电图波形代表着不同的心脏电信号，通过对心电图波形的分析可以帮助医生判断心脏病变的类型和程度，指导临床治疗。
常见的心电图波形包括P波、QRS波群和T波。
P波代表心房肌的除极过程，其形态和时间可检测心房扩大、心房肥大等异常。
QRS波群代表心室肌的除极过程，包括Q波、R波和S波。
QRS波群的时间和形态变化可以反映心室除极的速度和心室肥大、束支传导阻滞等情况。
T波代表心室肌的复极过程，异常的T波可以提示心室电解质紊乱或心肌缺血。
心电图波形的临床意义包括以下几个方面：1. 诊断心律失常：通过分析心电图波形的异常或规律性变化，可以帮助医生诊断各种心律失常，如心房颤动、室性心律失常等。
2. 判断心肌缺血和心肌梗死：心电图波形中出现ST段抬高或压低、T波倒置等改变可以提示心肌缺血或心肌梗死的可能性，有助于及时诊断和治疗。
3. 监测心脏药物治疗效果：心电图波形的变化可以反映心脏药物对心脏电活动的影响，通过定期监测心电图波形可以评估药物治疗的效果。
4. 检测心脏肥大和心室肥大：心电图波形的变化可以反映心脏的结构改变，如心脏肥大和心室肥大等情况。
5. 判断传导系统异常：心电图波形的变化可以反映心脏传导系统的功能状况，如心室传导阻滞、心房传导阻滞等。
除了以上几个临床意义，心电图波形还可用于评估心脏搏动的节律、心室离散性早搏等。
需要强调的是，心电图波形的分析需要医生具备丰富的经验和专业知识。
波形的变化可能与多种心脏疾病有关，且不同人的心电图波形可能存在个体差异，因此需要结合患者的临床情况、病史和其他辅助检查结果进行综合分析和诊断。
总之，心电图波形的分析具有重要的临床意义，可以作为心脏疾病诊断和治疗的重要参考依据。
通过对心电图波形的准确分析，医生可以更好地了解患者心脏的电生理状态，提供个体化的诊疗方案，保障患者心脏健康。
心电图各波正常值及意义
心电图各波正常值及意义心电图是由一系列的波组所构成，每个波组代表着每一个心动周期。
一个波组包括P波、QRS波群、T波及U波。
看心电图首先要了解每个波所代表的意义。
(1)P波：心脏的激动发源于窦房结，然后传导到达心房。
P波由心房除极所产生，是每一波组中的第一波，它反映了左、右心房的除极过程。
前半部分代表右房，后半部分代表左房。
(2)QRS波群：典型的QRS波群包括三个紧密相连的波，第一个向下的波称为Q波，继Q波后的一个高尖的直立波称为R波，R波后向下的波称为S波。
因其紧密相连，且反映了心室电激动过程，故统称为QRS波群。
这个波群反映了左、右两心室的除极过程。
(3)T波：T波位于S-T段之后，是一个比较低而占时较长的波，它是心室复极所产生的。
(4)U波：U波位于T波之后，比较低小，其发生机理未完全明确。
一般认为是心肌激动的“激后电位”。
正常心电图各波段的正常值及意义如下：(1)P波：呈钝圆形，可有轻微切迹。
P波宽度不超过0.11秒，振幅不超过0.25毫伏。
P波方向在Ⅰ、Ⅱ、aVF、V4-6导联直立，aVR导联倒置。
在Ⅲ、aVL、V1-3导联可直立、倒置或双向。
P波的振幅和宽度超过上述范围即为异常，常表示心房肥大。
P波在aVR导联直立，Ⅱ、Ⅲ、aVF导联倒置者称为逆行型P波，表示激动自房室交界区向心房逆行传导，常见于房室交界性心律，这是一种异位心律。
(2)PR间期：即由P波起点到QRS波群起点间的时间。
一般成人P-R间期为0.12～0.20秒。
P-R间期随心率与年龄而变化，年龄越大或心率越慢，其PR间期越长。
P-R间期延长常表示激动通过房室交界区的时间延长，说明有房室传导障碍，常见于房室传导阻滞等。
(3)QRS波群：代表两心室除极和最早期复极过程的电位和时间变化。
①QRS波群时间：正常成人为0.06～0.10秒，儿童为0.04～0.08秒。
V1、V2导联的室壁激动时间小于0.03秒，V5、V6的室壁激动时间小于0.05秒。
心电图波形的标准特征及其临床意义
心电图波形的标准特征及其临床意义心电图（Electrocardiogram，简称ECG）是一种通过记录心脏电活动来反映心脏功能状态的常用临床检查方法。
根据心电图的特征波形，可以了解心脏的正常或异常电活动，从而帮助医生诊断心脏病变。
本文将介绍心电图波形的标准特征，以及这些特征在临床上的意义。
1. P波：P波是心脏的右心房除极所产生的波形。
它通常应该是正常的、单一的、向上的波峰，并且持续时间应在0.06-0.12秒之间。
如果P波形态改变或持续时间延长，可能意味着心房肥厚或房性逸搏。
2. QRS波群：QRS波群是心室除极的电活动所形成的波形。
正常情况下，QRS波群应该是由一个Q波、一个R波和一个S波组成，其中R波是最高峰。
持续时间应在0.06-0.1秒之间。
Q波的存在可能意味着心肌缺血或坏死，而QRS波群增宽可能是心室传导延迟的表现。
3. ST段：ST段是QRS波群结束至T波起始之间的水平线段。
正常情况下，ST段应该在同一水平线上与基线平行。
ST段的抬高或压低可能是急性心肌梗死、心包炎或心肌炎的表现。
4. T波：T波是心室复极过程中产生的波形。
正常情况下，T波是向上、向下或平坦的，与P波的方向相反。
T波的倒置可能与心肌缺血、电解质紊乱或心肌病有关。
5. U波：U波是在T波之后产生的小波峰。
正常情况下，U波通常不可见或仅在特定心电图导联上出现。
U波增高可能与低钾血症或其他电解质紊乱有关。
这些心电图波形的标准特征在临床上具有重要的意义，可以帮助医生做出正确的诊断和治疗决策。
例如，心电图可以用来诊断心律失常。
根据不同类型心律失常的特征波形，例如房颤、室上性心动过速或室性心动过速，医生可以针对性地采取相应的治疗措施，例如药物治疗或电复律。
心电图还可以用来评估心肌缺血。
当心肌供血不足时，心电图可以显示出ST段的改变，帮助医生判断是否存在心肌梗死的风险，并及时采取急救措施。
此外，心电图还可以用来监测心脏各部分的功能状态，例如心房与心室的收缩与舒张情况，心室传导速度以及心电轴的方向等。
正常心电图波形的解读与意义
正常心电图波形的解读与意义心电图（Electrocardiogram，简称ECG）是一种将人体心脏电活动转化为可视化波形的检查方法。
通过观察心电图波形，可以准确评估心脏的功能和健康状况。
正常心电图波形的解读是医生进行初步判断患者心脏健康情况的重要依据。
下面，我将为您详细介绍正常心电图波形的解读与其意义。
正常心电图波形由一系列标准化的波形组成，包括P波、QRS波群、T波等。
这些波形代表了心脏在不同的电活动阶段的传导与收缩情况。
解读心电图波形时，医生会根据波形的形态、周期、间期、幅度等特征进行综合分析：1. P波代表心房收缩：正常心电图中，P波形态应该是正向的，表示心房的收缩。
若P波有异常的形态或延迟出现，可能提示心房异常、心房扩大或传导障碍等问题。
2. QRS波群代表心室收缩：QRS波群通常呈现出一组“Q-R-S”波形，表示心室的收缩。
正常情况下，QRS波群的形态与幅度一致，时限也符合标准。
若QRS波群形态异常，可能暗示心室肥大、束支传导阻滞、心肌缺血等问题。
3. T波代表心室复极：T波是心电图中另一个重要的波形，代表心室复极过程。
正常情况下，T波应与QRS波群的方向相一致。
若T波增高或倒置，可能提示心肌缺血、电解质紊乱等情况。
此外，医生还会关注心电图的其他特征，如心率、PR间期、QT间期等，以全面评估心脏功能状态。
正常心电图波形的解读对于评估心脏健康具有重要意义：1. 排除心脏疾病：正常心电图意味着患者心脏的基本功能正常，可以排除一些心脏疾病的可能性，如心绞痛、心电图异常、心律不齐等。
2. 评估心脏负荷：正常心电图可以反映心脏负荷的变化。
例如，运动员的正常心电图可能会显示心率较慢，心室肥大。
3. 指导治疗方案选择：正常心电图波形的解读可以为医生制定治疗方案提供重要参考。
例如，在冠心病患者中，正常心电图可能意味着病情相对轻微，可选择药物治疗；而异常心电图可能需要进一步检查或手术治疗。
4. 监测心脏健康变化：正常心电图的监测可以帮助医生及时了解患者心脏的变化。
心电图基本概念及各波意义
阅读心电图的步骤
找出Ｐ波，确定是何心率 测定心率，P-R间期及Q-T间期 判断心电轴 检查各导联中P波、QRS波群、T波的形态、
电压、时间及相互比例 检查ST段是否有偏移 结合临床下诊断
心电图基本概念及各波意义
例：男性，21岁。健康查体。
心电图基本概念及各波意义
电轴>+110º为“电轴 右偏”，见于左后分支 阻滞、重症右心室肥大、 部分右心室流出道增大 等。
心电图基本概念及各波意义
顺钟向转位
心脏沿其长轴（自 心底部至心尖）作 顺钟向（自心尖观 察）放置时，使右 心室向左移
左心室则相应地被 转向后，故自V1 至V4，甚至V5V6 均示右心室外膜rs 波形
测定P-R间期应选择P波最宽，QRS波群起点清 楚，最好有q波的导联，12导联同步测量，一 般选择Ⅱ导联。
心电图基本概念及各波意义
QRS波群代表心室肌除极电位和时间的变化
时间 自QRS综合波的开始至终末表示全部心 室肌激动过程和复极过程最早期的时间。
正常人为0.06～0.10s，儿童0.04～0.08s。
根据主波方向估测
心电图基本概念及各波意义
临床意义
平均心电轴正常人可变 动于0º90º之间
心电轴在0º-30º之间 者为“电轴轻度左偏”， -30º-90º为电轴左偏， 见于横位心（肥胖体型、 晚期妊娠及重症腹水 等）、左心室肥大、左 前分支阻滞等。
心电图基本概念及各波意义
临床意义
心电轴达+90+110º之 间，则称为“电轴轻度 右偏”，见于正常垂位 心、右心室肥大等；
明显的顺钟转位多 见于右心室肥厚
心电图基本概念及各波意义
逆钟向转位
心电图的波形所代表的意义解析
心电图的波形所代表的意义解析心电图的波形所代表的意义解析1、P波，最先出现的一个振幅不高的圆钝波形，它记录的是窦房结激动的右、左心房的激动。
因为窦房结位于右心房，心房的激动先由它开始，所以P波的前半部分记录的是右心房的激动，中间部分记录的是左、右心房的共同激动而后部则代表左心房的激动。
除了aVR 导联外，P波基本都是直立的，肢体导联中P波的高度多不超过0.25mV，胸前导联中直立的P波高度不应超过0.15mV。
正常的P波的宽度也不应超过0.11s。
2、QRS波群，继P波之后出现的一个狭窄但振幅高的波群。
由q 波（有或无）、R波和S波组成。
它代表着兴奋从房室结发出先后通过房室束、左右束支和纤细的浦肯野纤维进入心肌细胞，刺激心室的收缩，因此可以将其看作是心室收缩的开始的心电图表现。
3、Q波，是在出现向上的波之前出现的明确的向下的波形。
如果它很小，宽度不到0.04s，深度不足0.15mV，我们将它记做q波；若它高且宽，才被称作Q波；当然有时它是缺无的。
无论有无Q波，第一个出现的向上的高尖的波就是R波；紧随其后的向下的波就是S波，它也可以根据深度分别命名为S波和s波。
之后出现的向上的波被称作R’（r’）波，向下的'波则称作S’（s’）波。
因为波的高低不同，所以可以组合成很多形态，但它也是有限制的，最主要的就是时间限制，通常情况下，正常人的QRS波群的时间0.08s，可以在0.06～0.10s范围内波动。
只要超过这个时限，就应引起注意，特别是超过0.12s便有病理意义了。
4、T波，上个波群暂停之后出现的波，代表着心室的复极（心室的舒张），以备下一次心室的除极。
观测T波我们要注意它的方向、形态和（高度）深度。
（1）方向，正常情况下，在Ⅰ、Ⅱ导联中T波是直立的；Ⅲ导联中则可以出现直立、平坦、双向甚至是倒置的T波；T波在aVR导联中是肯定倒置的，而在aVL和aVF导联中则是和QRS 波群的主方向一致的。
心电图各波及波段的正常值及异常的临床意义
心电图各波及波段的正常值及异常的临床意义心电图各波与波段的正常值及异常的临床意义一、P波P波是心房的除极波。
起始部分为右房除极所形成，后半部分主要由左房除极所形成。
正常P波矮小，顶稍圆钝或伴小切迹, 其时限＜0.11s。
电压：肢导联＜0.25mV，胸导联＜0.20mV。
当P波方向不符合窦性P波标准、电压过高或时限过宽时为P波异常。
P波异常：1、P波增宽。
P波时限≥0.11s为增宽。
P波时限≥0.11s，＜0.12s称房内传导延缓。
P波时限≥0.12s，称房内传导阻滞。
典型增宽P波称二尖瓣P波，其时限≥0.12s，呈M形或双峰样，峰间距≥0.04s，部分可呈圆顶形。
此改变一般在I、aVL、V3-V6导联较明显。
aVR导联多呈W形。
P波增宽的临床意义：（1）左房肥大或扩大。
可由“风心”二尖瓣狭窄，或二尖瓣狭窄伴闭锁不全引起。
也可见于部分引起左房长期负荷过重的“先心”、左心衰竭等。
（2）左房负荷过重。
冠心病时，可因左心室舒张末期压力增高而引起左房内压力增高使P波增宽；急性左心衰竭致左房压力增高使P 波增宽；单纯二尖瓣返流早期左房负荷过重使P波增宽。
这集中情况心房大小均可正常。
（3）房内传导延缓和阻滞。
当房内前结间束的左房分支—巴赫曼氏束(Bachmann)出现传导延缓或阻滞时，激动在房内传导顺序改变或传导时间延长，从而P波增宽。
此情况多见于老年人，属老年性传导纤维退行性变所致。
（4）心房梗死。
心房梗死可使心房除极顺序改变，除极时间延长，P波增宽，并有P-R段偏移。
（5）房性异位节律。
房性心律心房除极顺序改变，心房激动传导最初主要为心房肌间传导，使除极时间延长，P波增宽。
2、P波电压增高。
正常P波较低钝，电压＜0.25mV ，当P波在II、III、aVF导联呈顶尖型，时限正常，电压大于0.25mV，如V1导联正向部分P波电压＞0.20mV （国家考试中心用0.15mV），双向时≥ 0.30mV （国家考试中心用0.20mV）称肺型P波。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．P波：代表心房激动时的电位变化。
正常心电图Ⅰ、Ⅱ导联P波向上，而aVR导联P波倒置；aVL，Ⅲ及V1、V2等导联P波可向上，倒置，或呈双向。
正常向上的P波顶部圆滑，时限<0.12s，振幅<0.25mV。
2．PR间期，表示激动经过心房，房室结，房室束到达心室的时间。
正常时限0.12～0.20s，婴儿及心跳较速者，PR间期可较短。
PR间期延长常代表房室传导阻滞。
3．QRS波群：代表心室激动时的电位变化。
正常QRS波群时间<0.12s。
在肢体导联，每个导联QRS波群振幅的绝对值相加≥0.5mV，若<0.5mV称低电压。
胸导联每个导联QRS波振幅绝对值相加应≥0.8mV。
在胸导联中V1的R波一般≤1.0mV，V5的R波一般≤2.5mV，若电压过高，常提示心室肥大。
4．J点：QRS波群的终末与ST段起始之交接点。
5．ST段：起自QRS波群终点至T波起点，代表心室缓慢复极，应在零电位线，可稍向上或向下偏移(向下偏移≤0.05mV，向上≤0.1mV，但在V1、V2导联中向上偏移可达0.3mV，V3≤0.5mV)。
若ST段上下偏移超过正常范围，可见于心脏病变等。
6．T波：代表心室快速复极时的电压变化。
正常情况下，T波方向与QRS波群主波方向一致(如在aVR导联T波倒置，而V5导联T波向上)。
T波振幅在肢导联一般是0.2~0.6mV，在胸导联可能高达1.2~1.5mV，一般T波振幅应不小于同一心动周期R波的1/10。
T波改变的意义需结合临床资料加以解释，一般可见于心肌病变。
7．QT间期：代表心室激动开始到复极完毕所需的时间，此段时间随心搏速率而改变。
心率快，QT间期短；心率慢，QT间期较长。
正常范围0.32~0.44s。
QT间期延长可见于心肌病变。
8．U波：是在T波之后的一个较低的波，形成机制尚不甚明了。
一般方向与T波一致，应较T波为低，通常不超过0.05mV，但V3导联的U波有时可达0.3mV，U波特别明显时可见于低血钾情况。
9.电轴：正常心电轴－30°～+110°;电轴左偏－30°～－90°；电轴右偏>+110°。
