[理科实验报告精品]金属材料拉伸实验 实验报告
金属材料的拉伸实验报告

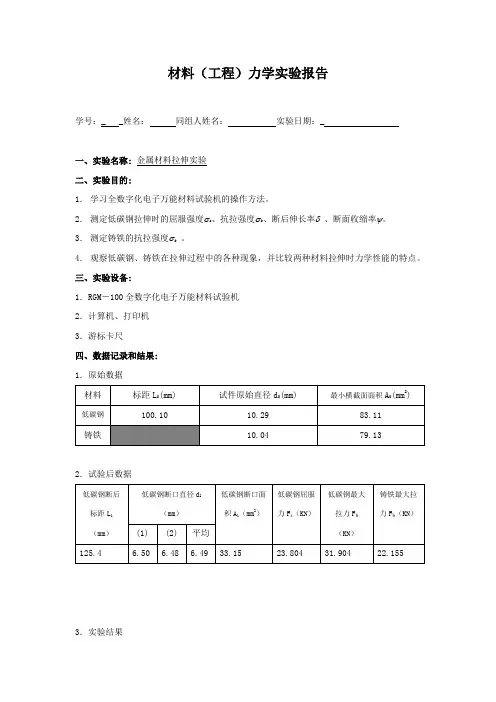

材料（工程）力学实验报告学号：_ _姓名：同组人姓名：实验日期：_一、实验名称: 金属材料拉伸实验二、实验目的:1．学习全数字化电子万能材料试验机的操作方法。
2．测定低碳钢拉伸时的屈服强度σs、抗拉强度σb、断后伸长率δ、断面收缩率ψ。
3．测定铸铁的抗拉强度σb。
4．观察低碳钢、铸铁在拉伸过程中的各种现象，并比较两种材料拉伸时力学性能的特点。
三、实验设备:1．RGM－100全数字化电子万能材料试验机2．计算机、打印机3．游标卡尺四、数据记录和结果:1．原始数据2．试验后数据3．实验结果低碳钢：σs＝286.41MPaσb＝383.87MPaδ＝25.27%ψ＝60.11%铸铁：σb＝279.98MPa1．拉伸曲线低碳钢铸铁五、分析讨论：1.比较低碳钢、铸铁拉伸时力学性能、断口破坏形式有何不同，并分析其破坏原因。
对于低碳钢，拉伸曲线在屈服阶段呈水平锯齿状，到达屈服点以后，变形较明显。
试件在到达最大载荷F b以前，变形是均匀的。
从最大载荷处开始，在试件局部区段，迅速伸长，并出现颈缩。
之后，由于局部部位直径减少，拉伸所需载荷也相应减小，直到断裂。
断面呈凹凸状。
铸铁试件拉伸变形极小，试件在达到最大载荷时即突然断裂，其抗拉强度远小于低碳钢的σb，断面是平整的。
（如下图，左低碳钢，右铸铁）破坏原因是因为在断面处的拉应力最大，超过材料的抗拉强度而破坏。
2. 材料相同、直径相等的长试样和短试样，其断后伸长率是否相同？试说明原因。
不相同。
断后伸长率的公式为：12=100%L L δ⨯ 虽然 相等，但是 不相等，所以断后伸长率不相同。
材料（工程）力学实验报告学号：_1002193130_姓名：云霄同组人姓名：王德隆、叶宇凡、李嘉琦实验日期：_2021-4-28一、实验名称: 金属材料压缩实验二、实验目的:1.测定低碳钢压缩时的屈服强度。
2.测定铸铁压缩时的抗压强度。
3.观察低碳钢和铸铁压缩时变形的特点和破坏现象，并进行比较。
金属材料拉伸试验实训报告
一、实验目的1. 了解金属材料拉伸试验的基本原理和操作步骤。
2. 学习如何测定金属材料的抗拉强度、屈服强度、伸长率和断面收缩率等力学性能指标。
3. 通过实验，掌握实验数据的处理和分析方法，提高实验操作技能。
二、实验原理金属材料拉伸试验是力学性能试验中最基本、最常用的试验方法之一。
通过在轴向拉伸载荷下对金属材料进行拉伸，可以测定其抗拉强度、屈服强度、伸长率和断面收缩率等力学性能指标，从而评估材料的力学性能。
在拉伸试验过程中，金属材料会经历弹性变形、塑性变形和断裂三个阶段。
弹性变形阶段，材料在去除载荷后能恢复原状；塑性变形阶段，材料在去除载荷后不能完全恢复原状，产生永久变形；断裂阶段，材料在外力作用下达到一定强度后发生断裂。
三、实验仪器与设备1. 万能材料试验机2. 电子引伸计3. 游标卡尺4. 划线器5. 试样四、实验步骤1. 准备试样：根据实验要求，选择合适的金属材料和试样尺寸，使用划线器在试样上划出标距线。
2. 装夹试样：将试样装入万能材料试验机的夹具中，调整夹具位置，确保试样中心线与试验机轴线一致。
3. 设置试验参数：根据试验要求，设置试验机的拉伸速度、试验力上限等参数。
4. 进行拉伸试验：启动试验机，对试样进行拉伸，直至试样断裂。
5. 记录数据：在拉伸过程中，记录试验力、伸长量等数据。
6. 数据处理：根据试验数据，计算抗拉强度、屈服强度、伸长率和断面收缩率等力学性能指标。
五、实验结果与分析1. 抗拉强度：抗拉强度是材料抵抗断裂的能力，是材料力学性能的重要指标。
实验结果表明，该试样的抗拉强度为X MPa。
2. 屈服强度：屈服强度是材料开始发生塑性变形的应力值。
实验结果表明，该试样的屈服强度为Y MPa。
3. 伸长率：伸长率是试样在拉伸过程中伸长的长度与原始长度的比值，反映了材料的塑性变形能力。
实验结果表明，该试样的伸长率为Z %。
4. 断面收缩率：断面收缩率是试样断裂后，断裂处横截面积与原始横截面积的比值，反映了材料的断面变形能力。
[理科实验报告精品]金属材料拉伸实验 实验报告
![[理科实验报告精品]金属材料拉伸实验 实验报告](https://img.taocdn.com/s3/m/f306e122cf84b9d528ea7a82.png)
材料力学实验报告（一）实验名称：金属材料拉伸实验实验地点实验日期指导教师班级小组成员报告人一、实验目的：二、实验设备及仪器试验机型号、名称：量具型号、名称：三、试件１）试件材料：试件①：低碳钢Q235，试件②：灰口铸铁２）试件形状和尺寸四、实验数据及计算结果屈服极限：0SS A F =σ 延伸率：%10001⨯-=L L L δ 强度极限：0bb A F =σ 断面收缩率：%10001⨯-=A A A ψ 五、拉伸曲线示意图1、低碳钢2、铸铁六、回答问题１）参考低碳钢拉伸图，分段回答力与变形的关系以及在实验中反映出的现象。
２）由低碳钢、铸铁的拉伸图和试件断口形状及其测试结果，回答二者机械性能有什么不同。
３）回忆本次实验过程，你从中学到了哪些知识。
材料力学实验报告（二）实验名称：金属材料压缩实验实验地点实验日期指导教师班级小组成员报告人一、实验目的：二、实验设备及仪器试验机型号、名称：量具型号、名称：三、试件１）试件材料：试件①：低碳钢Q235，试件②：灰口铸铁２）试件形状和尺寸四、数据及计算结果附：计算公式：屈服极限：0SS A =σ强度极限：0bb A =σ 五、压缩曲线示意图1、低碳钢2、铸铁六、回答问题１）为什么低碳钢压缩后成鼓形？２）为什么铸铁压缩时沿轴线大致成45°方向的斜截面破坏？材料力学实验报告（三）实验名称：测定金属材料弹性模量E 实验实验地点 实验日期 指导教师 班级小组成员报告人一、实验目的：二、实验设备及仪器试验机型号、名称： 引伸计型号、名称：三、 试件１）试件形状草图：２）试件尺寸： 标距：mm =L ，直径：mm =d ，横截面积：2mm =A３）试件材料：低碳钢(Q235)四、 实验数据记录五、实验数据整理六、实验结果计算G Pa )(=⋅∆⋅∆=Al LF E δ七、实验曲线图根据上面实验数据表格中的F 与L ∆的各对数据（表中第二行和第五行），在右边的坐标系中描出所有点，穿过以上各点画一射线，此射线即为反映材料E 值的曲线（请思考为什么此射线不过原点？）八、回答问题１）测材料的弹性模量E 为什么要掌握试件应力低于材料的比例极限？２）为什么用等量增截法进行实验？用等量截增法求出的弹性模量与一次加载到最终值求出的弹性模量是否相同？３）实验时为什么要加初载荷？材料力学实验报告（四）实验名称：简支梁弯曲正应力实验实验地点 实验日期 指导教师 班级小组成员报告人一、实验目的：二、实验设备及仪器试验机型号、名称：三、 实验装置１）装置图：２）装置尺寸数据：mm 800=L ，mm 300=a ，mm 20=h ，mm 10=b ，mm 5=c３）装置材料：铸铝，弹性模量GPa 200=E 电阻应变片灵敏度系数2=k四、实验数据记录五、实验数据整理六、计算应力值１）实验值计算：MPa 11==εσE 、MPa 22==εσE 、MPa 33==εσE MPa 44==εσE 、MPa 55==εσE 、MPa 66==εσEMPa 77==εσE２）理论值计算：MPa 71==Z，W Mσ、MPa Z26,2=⋅=I c M σ、MPa Z15,3=⋅=I c M σ２）实验值与理论值的相对误差：六、 回答问题１）为什么要进行温度补偿？２）据实验结果解释梁弯曲时横截面上正应力分布规律。
金属的拉伸实验(实验报告)
金属的拉伸实验一一、实验目的1、测定低碳钢的屈服强度二S、抗拉强度匚b、断后延伸率「•和断面收缩率'■2、观察低碳钢在拉伸过程中的各种现象，并绘制拉伸图（ F —「丄曲线）3、分析低碳钢的力学性能特点与试样破坏特征二、实验设备及测量仪器1、万能材料试验机2、游标卡尺、直尺三、试样的制备试样可制成圆形截面或矩形截面，采用圆形截面试件，试件中段用于测量拉伸变形，其长度I。
称为“标矩”。
两端较粗部分为夹持部分，安装于试验机夹头中，以便夹紧试件。
试验表明，试件的尺寸和形状对材料的塑性性质影响很大，为了能正确地比较材料力学性能，国家对试件的尺寸和形状都作了标准化规定。
直径d0= 20mm ,标矩I。
=2O0nm（k 1 0或I0 =100mm（l0 =5d0）的圆形截面试件叫做“标准试件”，如因原料尺寸限制或其他原因不能采用标准试件时，可以用“比例试件”。
四、实验原理在拉伸试验时，禾U用试验机的自动绘图器可绘出低碳钢的拉伸曲线，见图2-11所示的F—△L曲线。
图中最初阶段呈曲线，是由于试样头部在夹具内有滑动及试验机存在间隙等原因造成的。
分析时应将图中的直线段延长与横坐标相交于O点，作为其坐标原点。
拉伸曲线形象的描绘出材料的变形特征及各阶段受力和变形间的关系，可由该图形的状态来判断材料弹性与塑性好坏、断裂时的韧性与脆性程度以及不同变形下的承载能力。
但同一种材料的拉伸曲线会因试样尺寸不同而各异。
为了使同一种材料不同尺寸试样的拉伸过程及其特性点便于比较，以消除试样几何尺寸的影响，可将拉伸曲线图的纵坐标（力F）除以试样原始横截面面积并将横坐标（伸长△ L）除以试样的原始标距I。
得到的曲线便与试样尺寸无关，此曲线称为应力一应变曲线或R —；曲线，如图2 —12所示。
从曲线上可以看出，它与拉伸图曲线相似，也同样表征了材料力学性能。
爲一上屈服力：①一下屈服力'厂最尢力；叫一断裂后塑性伸恰业一彈性佃长團2—11低碳钢拉伸曲线拉伸试验过程分为四个阶段，如图2—11和图2-12所示。
金属材料拉伸试验报告
金属材料拉伸试验报告一、实验目的。
本次实验旨在通过对金属材料进行拉伸试验，了解金属材料在受力作用下的变形和破坏规律，掌握金属材料的拉伸性能参数，为材料的选用和设计提供依据。
二、实验原理。
拉伸试验是通过在金属试样上施加拉力，使试样产生塑性变形，最终达到破坏的一种试验方法。
在拉伸试验中，通常会测定材料的抗拉强度、屈服强度、断裂伸长率等指标。
三、实验步骤。
1. 准备试样，按照标准制备金属试样，保证试样的尺寸符合要求。
2. 安装试验机，将试样安装在拉伸试验机上，并调整好试验机的参数。
3. 进行拉伸试验，开始施加拉力，记录拉力-位移曲线，直至试样发生破坏。
4. 测定参数，根据拉力-位移曲线，测定材料的抗拉强度、屈服强度、断裂伸长率等参数。
四、实验数据及结果分析。
通过拉伸试验得到的数据如下：1. 抗拉强度，XXX MPa。
2. 屈服强度，XXX MPa。
3. 断裂伸长率，XX%。
根据实验数据分析可得，材料在受拉力作用下，首先表现出线性的弹性变形，随后进入塑性变形阶段，最终发生破坏。
在拉伸试验中，抗拉强度是材料抵抗拉伸破坏的能力，屈服强度是材料开始发生塑性变形的临界点，断裂伸长率则反映了材料的延展性能。
五、实验结论。
通过本次拉伸试验，我们得出了材料的抗拉强度、屈服强度、断裂伸长率等重要参数。
这些参数对于材料的选用和工程设计具有重要意义。
在实际工程中，我们应该根据材料的拉伸性能参数，合理选择材料，并设计合适的结构，以确保工程的安全可靠。
六、实验总结。
拉伸试验是对金属材料力学性能进行评价的重要手段，通过拉伸试验可以全面了解材料在受拉力作用下的性能表现。
因此，掌握拉伸试验的原理和方法，对于材料工程师和设计人员来说是非常重要的。
在今后的工作中，我们将继续深入学习材料力学知识，不断提高对材料性能的认识，为工程实践提供更加可靠的技术支持。
七、参考文献。
1. 《金属材料拉伸试验方法》。
2. 《金属材料力学性能测试手册》。
以上就是本次金属材料拉伸试验的报告内容，希望能对大家有所帮助。
金属材料的室温拉伸试验实验报告（仅供参考）
金属材料的室温拉伸试验[实验目的]1、测定低碳钢的屈服强度RE h 、ReL 及Re 、抗拉强度Rm 、断后伸长率A 和断面收缩率Z。
2、测定铸铁的抗拉强度Rm 和断后伸长率A 。
3、观察并分析两种材料在拉伸过程中的各种现象（包括屈服、强化、冷作硬化和颈缩等现象），并绘制拉伸图。
4、比较低碳钢（塑性材料）与铸铁（脆性材料）拉伸机械性能的特点。
[使用设备]万能试验机、游标卡尺、试样分划器或钢筋标距仪 [试样]本试验采用经机加工的直径d =10 mm 的圆形截面比例试样，其是根据国家试验规范的规定进行加工的。
它有夹持、过渡和平行三部分组成（见图2－1），它的夹持部分稍大，其形状和尺寸应根据试样大小、材料特性、试验目的以及试验机夹具的形状和结构设计，但必须保证轴向的拉伸力。
其夹持部分的长度至少应为楔形夹具长度的3/4（试验机配有各种夹头，对于圆形试样一般采用楔形夹板夹头，夹板表面制成凸纹，以便夹牢试样）。
机加工带头试样的过渡部分是圆角，与平行部分光滑连接，以保证试样破坏时断口在平行部分。
平行部分的长度Lc 按现行国家标准中的规定取L o +d ，Lo 是试样中部测量变形的长度，称为原始标距。
[实验原理]按我国目前执行的国家GB /T 228—2002标准——《金属材料 室温拉伸试验方法》的规定，在室温10℃～35℃的范围内进行试验。
将试样安装在试验机的夹头中，然后开动试验机，使试样受到缓慢增加的拉力（应根据材料性能和试验目的确定拉伸速度），直到拉断为止，并利用试验机的自动绘图装置绘出材料的拉伸图（图2－2所示）。
应当指出，试验机自动绘图装置绘出的拉伸变形ΔL 主要是整个试样（不只是标距部分）的伸长，还包括机器的弹性变形和试样在夹头中的滑动等因素。
金属材料的拉伸实验报告
金属材料的拉伸实验报告一、实验目的。
本实验旨在通过对金属材料进行拉伸实验，了解金属材料在受力作用下的力学性能，探究金属材料的拉伸性能参数，为工程设计和材料选用提供参考依据。
二、实验原理。
金属材料在拉伸过程中，受到外力作用下会发生形变，通过拉伸试验可以得到金属材料的应力-应变曲线。
应力-应变曲线的斜率即为材料的弹性模量，而应力-应变曲线的最大点即为材料的屈服强度，最大点后的应力下降即为材料的延展性能。
三、实验步骤。
1. 将金属试样固定在拉伸试验机上，对试样施加拉伸力。
2. 记录拉伸试验机上的拉伸力和试样的伸长量。
3. 根据拉伸力和伸长量计算金属材料的应力和应变。
4. 绘制应力-应变曲线，并得到材料的弹性模量、屈服强度和延展性能参数。
四、实验数据和结果分析。
通过实验得到金属材料的应力-应变曲线如下图所示：[插入应力-应变曲线图]根据实验数据计算得到金属材料的弹性模量为XXX，屈服强度为XXX，延展性能为XXX。
五、实验结论。
通过本次拉伸实验，我们得到了金属材料的力学性能参数，这些参数对于工程设计和材料选用具有重要意义。
在实际应用中，我们可以根据金属材料的弹性模量、屈服强度和延展性能来选择合适的材料，以确保工程结构的安全可靠性。
六、实验总结。
本次实验通过拉伸试验，探究了金属材料的力学性能，得到了金属材料的应力-应变曲线和相关参数。
同时，我们也深刻认识到了金属材料在受力作用下的变形规律，对于进一步研究金属材料的力学性能具有重要意义。
七、参考文献。
[1] XXX. 金属材料力学性能测试与分析[M]. 北京，科学出版社，2008.[2] XXX. 金属材料力学性能测试方法与应用[M]. 上海，上海科学技术出版社，2010.以上是本次金属材料的拉伸实验报告，谢谢阅读。
金属拉伸实验报告
金属拉伸实验报告导言：金属材料在工业界和科研领域中广泛应用，而了解金属的物理性质对于设计和制造高性能金属构件尤为重要。
本实验旨在通过对金属材料进行拉伸实验，研究其拉伸性能。
实验目的：通过金属拉伸实验，掌握金属的力学性能，包括强度、延伸性以及断裂行为，并分析其与微观组织的关联。
实验方法：本实验选取了常见的工程金属铜作为实验样品，首先将金属样品切割成标准试样。
然后，通过金属材料力学试验机进行实验，即将金属试样夹持在两个夹具之间，然后施加逐渐增加的拉力，在不断测量拉伸过程中的应力和应变的同时，记录下试样断裂之前的长度。
实验过程中，要确保试样质量恒定、环境温度稳定。
实验结果与分析：根据实验数据，我们得到了铜样品在不同拉力下的应力和应变曲线，通过分析这些数据，可以得出以下结论：1. 弹性阶段：在应力小于材料屈服强度时，金属样品表现出弹性变形特性。
应力与应变呈线性关系，即满足胡克定律。
应力-应变曲线为一条直线，斜率等于杨氏模量。
2. 屈服阶段：随着应力的增加，金属样品会在达到一定应力值时开始发生屈服变形。
此时应力-应变曲线出现明显的非线性区域，曲线出现弯曲并逐渐平缓，表示金属样品进入塑性变形阶段。
屈服强度是表征金属材料抵抗塑性变形的能力。
3. 闭口阶段：当金属样品已达到最大应力值时，应力开始急剧下降，直到最终断裂。
这个过程称为闭口阶段。
在这个阶段，金属材料已无法承受更大的应力，进一步拉伸会导致断裂。
通过实验数据的分析，我们可以计算出金属样品的屈服强度、抗拉强度和延伸率等力学性能参数。
这些数据对于制定合适的金属材料应用方案，比如结构设计和材料选型，有着重要的意义。
结论：通过本次金属拉伸实验，我们对金属材料的力学性能有了深入的了解。
金属的力学性能直接受到其微观组织的影响，因此在设计和制造金属构件时，需考虑各种因素对金属力学性能的影响。
此外，为了获得准确可靠的测试结果，实验过程中要注意控制试样形状和尺寸的一致性，并确保实验环境的稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
材料力学实验报告（一）实验名称：金属材料拉伸实验
实验地点实验日期
指导教师班级
小组成员报告人一、实验目的：
二、实验设备及仪器
试验机型号、名称：
量具型号、名称：
三、试件
１）试件材料：试件①：低碳钢Q235，试件②：灰口铸铁
２）试件形状和尺寸
四、实验数据及计算结果
屈服极限：0S
S A F =
σ 延伸率：
%1000
1⨯-=
L L L δ 强度极限：0
b
b A F =
σ 断面收缩率：
%1000
1⨯-=
A A A ψ 五、拉伸曲线示意图
1、低碳钢
2、铸铁
六、回答问题
１）参考低碳钢拉伸图，分段回答力与变形的关系以及在实验中反映出的现象。
２）由低碳钢、铸铁的拉伸图和试件断口形状及其测试结果，回答二者机械性能有什么不同。
３）回忆本次实验过程，你从中学到了哪些知识。
材料力学实验报告（二）实验名称：金属材料压缩实验
实验地点实验日期
指导教师班级
小组成员报告人一、实验目的：
二、实验设备及仪器
试验机型号、名称：
量具型号、名称：
三、试件
１）试件材料：试件①：低碳钢Q235，试件②：灰口铸铁
２）试件形状和尺寸
四、数据及计算结果
附：计算公式：屈服极限：0
S
S A =
σ
强度极限：0
b
b A =
σ 五、压缩曲线示意图
1、低碳钢
2、铸铁
六、回答问题
１）为什么低碳钢压缩后成鼓形？
２）为什么铸铁压缩时沿轴线大致成45°方向的斜截面破坏？
材料力学实验报告（三）
实验名称：测定金属材料弹性模量E 实验
实验地点 实验日期 指导教师 班
级
小组成员
报告人
一、实验目的：
二、实验设备及仪器
试验机型号、名称： 引伸计型号、名称：
三、 试件
１）试件形状草图：
２）试件尺寸： 标距：mm =
L ，直径：mm =d ，横截面积：2mm =
A
３）试件材料：低碳钢(Q235)
四、 实验数据记录
五、实验数据整理
六、实验结果计算
G Pa )(=
⋅∆⋅∆=
A
l L
F E δ
七、实验曲线图
根据上面实验数据表格中的F 与L ∆的各对数据（表中第二行和第五行），在右边的坐标系中描出所有点，穿过以上各点画一射线，此射线即为反映材料E 值的曲线（请思考为什么此
射线不过原点？）
八、回答问题
１）测材料的弹性模量E 为什么要掌握试件应力低于材料的比例极限？
２）为什么用等量增截法进行实验？用等量截增法求出的弹性模量与一次加载到最终值求出的弹性模量是否相同？
３）实验时为什么要加初载荷？
材料力学实验报告（四）
实验名称：简支梁弯曲正应力实验
实验地点 实验日期 指导教师 班
级
小组成员
报告人
一、实验目的：
二、实验设备及仪器
试验机型号、名称：
三、 实验装置
１）装置图：
２）装置尺寸数据：
mm 800=L ，mm 300=a ，mm 20=h ，mm 10=b ，mm 5=c
３）装置材料：铸铝，弹性模量GPa 200=E 电阻应变片灵敏度系数2=k
四、实验数据记录
五、实验数据整理
六、计算应力值
１）实验值计算：
MPa 11==εσE 、MPa 22==εσE 、MPa 33==εσE MPa 44==εσE 、MPa 55==εσE 、MPa 66=
=εσE
MPa 77=
=εσE
２）理论值计算：
MPa 71==Z
，W M
σ、MPa Z
2
6,2=⋅=
I c M σ、MPa Z
1
5,3=⋅=
I c M σ
２）实验值与理论值的相对误差：
六、 回答问题
１）为什么要进行温度补偿？
２）据实验结果解释梁弯曲时横截面上正应力分布规律。
３）产生实验误差的原因是由哪些因素造成的？
材料力学实验报告（五）
实验名称：弯扭组合变形电测实验
实验地点 实验日期 指导教师 班
级
小组成员
报告人
一、实验目的：
二、实验设备及仪器
试验机型号、名称：
三、 实验装置
１）装置材料：
弹性模量GPa 200=E 泊松比：28.0=μ应变片灵敏度系数2=k
２）装置尺寸数据：
mm 300=L ，m m 200T =L ，mm 40=D ，mm 34=d
３）参照实验指导书画出实验装置图：
四、 实验数据记录
五、实验数据整理
注：算得表中每上下相邻数据差后，按对应顺序填入此表，然后求出每竖栏数据的算术平均值。
六、计算应力值
１）实验值计算：
MPa 2
1
12w =
⋅=εσE 、MPa )1(245
n =
+⋅=
μετE MPa )
1(235
j =
+⋅=
μετE 、MPa )
1(255
max =
+⋅=
μετE
２）理论值计算：
==D
d α
=-=d D b
=-=)1(3243
Z απD W
=-=
)1(16
4
3
p απD W
=-=123
3Z d D S
=-=
)1(64
44
Z απD I
MPa Z
w ==
W M σ
MPa p
n ==
W T τ MPa Z Z
j =⋅⋅=
b
I S Q τ
MPa j n max =
+=τττ
３）实验值与理论值的相对误差：
材料力学创新型实验
组合式桁架结构教学实验装置
最近联合力学测试中心、与在校本科生一起设计了静载荷下多点应变测量结构模型，它以不同的规范构件可组合成十几种工程中常见的力学模型，供学生实测和计算。
事实上，只要发挥学生的想像力和创造力，还可构造出更多的力学模型。
本项目也列为20XX 年大学生科技创新项目。
在项目进行过程中，一方面使学生了解到许多课堂上所学不到的知识，另一方面又为今后力学本科实验开辟出一个新天地，学生可自主构造各种模型，变被动实验为主动实验。
我们也计划把此项实验提升为开放性实验。
组合式桁架结构教学实验装置的设计与开发作为教改项目在20XX年12月被评为山东大学教学成果二等奖。
