大体积混凝土温控计算书
大体积混凝土温控计算书

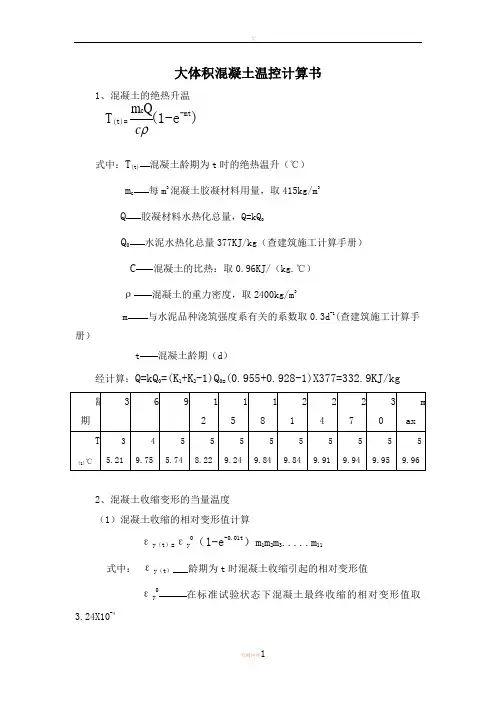

大体积混凝土温控计算书1T-mt)式中：T(t)混凝土龄期为t时的绝热温升（℃）m c每m3混凝土胶凝材料用量，取415kg/m3Q胶凝材料水热化总量，Q=kQ0Q0水泥水热化总量377KJ/kg（查建筑施工计算手册）C 混凝土的比热：取0.96KJ/（kg.℃）ρ混凝土的重力密度，取2400kg/m3m 与水泥品种浇筑强度系有关的系数取0.3d-1(查建筑施工计算手册）t混凝土龄期（d）经计算：Q=kQ0=(K1+K2-1)Q0=(0.955+0.928-1)X377=332.9KJ/kg2、混凝土收缩变形的当量温度（1）混凝土收缩的相对变形值计算εy（t）=εy0（1-e-0.01t）m1m2m3.....m11式中：εy（t）龄期为t时混凝土收缩引起的相对变形值εy0在标准试验状态下混凝土最终收缩的相对变形值取3.24X10-4m 1m2m3.....m11考虑各种非标准条件的修正系数m 1=1.0 m2=1.0 m3=1.0 m4=1.2 m5=0.93 m6=1.0 m7=0.57 m8=0.835m 9=1.0 m10=0.89 m11=1.01m1m2m3.....m11=0.447（2）混凝土收缩相对变形值的当量温度计算T y(t)=εy(t)/α式中：T y(t)龄期为t时，混凝土的收缩当量温度α混凝土的线膨胀系数，取1.0X10-53、混凝土的弹性模量E(t)=βE(1-e-φ)式中：E(t)混凝土龄期为t时，混凝土弹性模量（N/mm2）E混凝土的弹性模量近似取标准条件下28d的弹性模量：C40E=3.25X104N/mm2φ系数，近似取0.09β混凝土中掺和材料对弹性模量修正系数，β=1.0054、各龄期温差（1）、内部温差 T max =T j +ξ(t)T (t)式中：T max 混凝土内部的最高温度T j 混凝土的浇筑温度，因搅拌砼无降温措施，取浇筑时的大气平均温度，取15℃T (t) 在龄期t 时混凝土的绝热温升 ξ(t) 在龄期t 时的降温系数5、表面温度本工程拟采用的保温措施是：砼表面覆盖一层塑料薄膜及棉毡，棉毡厚度为15mm 左右，薄膜厚度0.1mm 左右。
大体积混凝土温控计算书
大体积混凝土温控计算书范本1：混凝土温控计算书1. 引言1.1 目的1.2 范围1.3 术语定义2. 温度对混凝土的影响2.1 温度与混凝土的力学性能2.1.1 强度2.1.2 延展性2.1.3 收缩性2.1.4 材料胀缩性2.2 温度与混凝土的耐久性2.2.1 冻融循环2.2.2 碳化2.2.3 高温膨胀3. 温控设计3.1设计要求3.1.1 控制温度范围3.1.2 控制温度梯度3.1.3 控制温度变化率3.2温控措施3.2.1 与外界环境的隔离3.2.2 使用降温剂3.2.3 加强水泥水化反应3.2.4 控制混凝土浇注温度3.2.5 控制混凝土固化过程中的温度4. 温度监测与记录4.1 监测点布置4.2 监测设备选择4.3 监测方法4.4 数据记录与分析5. 示范计算5.1 设计参数5.2 温度计算方法5.3 温度分布曲线5.4 温度梯度计算5.5 温度变化率计算6. 结论6.1 温度控制效果评估6.2 问题与建议7. 附件罗列出本所涉及附件如下：附件1：混凝土温度监测记录表格附件2：混凝土温度计算软件说明手册8. 法律名词及注释罗列出本所涉及的法律名词及注释：1. 建造法：指规范建造领域的法律法规，包括建造设计、施工、验收等方面的法律法规。
2. 工程监理：指在建造工程施工过程中对施工方进行监督检查、协调、指导和验收工作的行为。
范本2：计算书 - 大体积混凝土温控1. 介绍1.1 目的1.2 范围1.3 术语定义2. 混凝土温度与性能关系2.1 强度2.1.1 温度对混凝土强度的影响2.1.2 温控策略及其效果评估2.2 收缩性2.2.1 温度对混凝土收缩性的影响2.2.2 温控策略及其效果评估2.3 胀缩性2.3.1 温度对混凝土胀缩性的影响2.3.2 温控策略及其效果评估3. 温度控制设计3.1 设计要求3.1.1 温度范围3.1.2 温度梯度3.1.3 温度变化率3.2 温度控制措施3.2.1 加强外部绝缘3.2.2 使用降温剂3.2.3 控制浇注温度3.2.4 控制固化过程温度4. 温度监测与记录4.1 监测点布置4.2 监测设备选择4.3 监测方法4.4 数据记录与分析5. 计算示例5.1 设计参数与假设5.2 温度计算方法5.3 温度分布示意图5.4 温度梯度与变化率计算6. 结论6.1 温度控制效果6.2 问题与建议7. 附件本所涉及的附件如下：附件1：混凝土温度监测记录表格附件2：温控设计示例图纸8. 法律名词及注释本所涉及的法律名词及注释如下：1. 建造法：指规范建造行业的法律法规，包括设计、施工、验收等方面的法律法规。
大体积混凝土自动计算书-excel版
Th= m c Q/C ρ（1-е-mt）式中：Th—混凝土的绝热温升（℃）；m c ——每m 3混凝土的水泥用量，取3；Q——每千克水泥28d 水化热，取C——混凝土比热，取0.97[KJ/（Kg·K）]；ρ——混凝土密度，取2400（Kg/m3）；е——为常数，取2.718；t——混凝土的龄期（d）；m——系数、随浇筑温度改变，取2、混凝土内部中心温度计算T 1（t）=T j +Thξ（t）式中：T 1（t）——t 龄期混凝土中心计算温度，是混凝土温度最高值T j ——混凝土浇筑温度，取由上表可知，砼第6d左右内部温度最高，则验算第6d砼温差2、混凝土养护计算混凝土表层（表面下50-100mm 处）温度，底板混凝土表面采用保温材料（阻燃草帘）蓄热保温养护，并在草袋上下各铺一层不透风的塑料薄膜。
地下室外墙1200 厚混凝土表面，双面也采用保温材料（阻燃草帘）蓄热保温养护，并在草袋上下各铺一层不透风的塑料薄膜。
计算结果如下表ξ（t）——t 龄期降温系数，取值如下表大体积混凝土热工计算1、绝热温升计算计算结果如下表：①保温材料厚度δ= 0.5h·λi (T 2-T q )K b /λ·（T max -T 2）式中：δ——保温材料厚度（m）；λi ——各保温材料导热系数[W/（m·K）] ，取λ——混凝土的导热系数，取2.33[W/（m·K）]T 2——混凝土表面温度：23.9（℃）（Tmax-25）T q ——施工期大气平均温度：25（℃）T 2-T q —--1.1（℃）T max -T 2—21.0（℃）K b ——传热系数修正值，取δ= 0.5h·λi (T 2-T q )K b /λ·（T max -T2）*100=-0.32cm故可采用一层阻燃草帘并在其上下各铺一层塑料薄膜进行养护。
②混凝土保温层的传热系数计算β=1/[Σδi /λi +1/βq ]δi ——各保温材料厚度λi ——各保温材料导热系数[W/（m·K）]βq ——空气层的传热系数，取23[W/（m 2·K）]代入数值得：β=1/[Σδi /λi +1/βq ]=48.83③混凝土虚厚度计算：hˊ=k·λ/βk——折减系数，取2/3；λ——混凝土的传热系数，取2.33[W/（m·K）]hˊ=k·λ/β=0.0318④混凝土计算厚度：H=h+2hˊ= 1.66m ⑤混凝土表面温度T 2（t）= T q +4·hˊ（H- h）[T 1（t）- T q ]/H 2式中：T 2（t）——混凝土表面温度（℃）T q —施工期大气平均温度（℃）hˊ——混凝土虚厚度（m）H——混凝土计算厚度（m）式中： hˊ——混凝土虚厚度（m）式中：β——混凝土保温层的传热系数[W/（m 2·K）]T 1（t）——t 龄期混凝土中心计算温度（℃）不同龄期混凝土的中心计算温度（T 1（t））和表面温度（T 2（t））如下表。
大体积混凝土水化热方案计算单

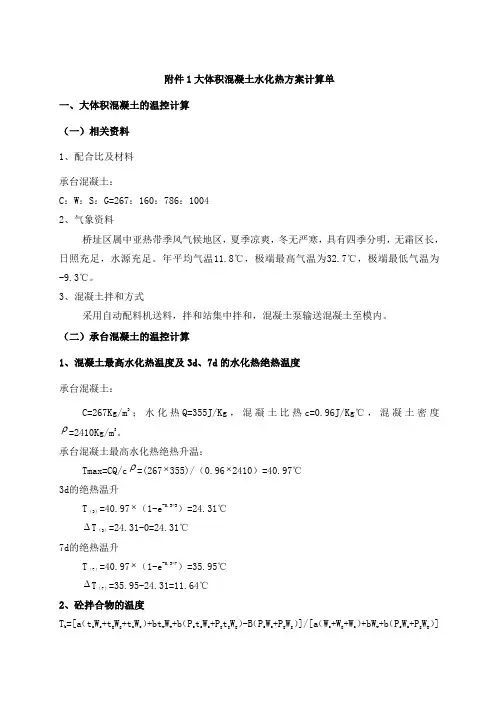

附件1大体积混凝土水化热方案计算单一、大体积混凝土的温控计算（一）相关资料1、配合比及材料承台混凝土：C：W：S：G=267：160：786：10042、气象资料桥址区属中亚热带季风气候地区，夏季凉爽，冬无严寒，具有四季分明，无霜区长，日照充足，水源充足。
年平均气温11.8℃，极端最高气温为32.7℃，极端最低气温为-9.3℃。
3、混凝土拌和方式采用自动配料机送料，拌和站集中拌和，混凝土泵输送混凝土至模内。
（二）承台混凝土的温控计算1、混凝土最高水化热温度及3d、7d的水化热绝热温度承台混凝土：C=267Kg/m3；水化热Q=355J/Kg，混凝土比热c=0.96J/Kg℃，混凝土密度ρ=2410Kg/m3。
承台混凝土最高水化热绝热升温：Tmax=CQ/cρ=(267⨯355)/（0.96⨯2410）=40.97℃3d的绝热温升T（3）=40.97⨯（1-e-0.3*3）=24.31℃∆T（3）=24.31-0=24.31℃7d的绝热温升T（7）=40.97⨯（1-e-0.3*7）=35.95℃∆T（7）=35.95-24.31=11.64℃2、砼拌合物的温度T b =[a（tsWs+tgWg+tcWc）+btwWw+b（PstsWs+PgtgWg）-B（PsWs+PgWg）]/[a（Ws+Wg+Wc）+bWw+b（PsWs+PgWg）]Tb—砼合成后的温度℃；W c 、Ws、Wg、—水泥、砂、石的干燥质量kg；根据配合比确定；Ww—拌合加水的质量（不包括骨料的含水量）；根据配合比确定；t c 、ts、tg、tw—水泥、砂、石、水装入拌和机时的温度℃；根据实际情况，分别取tc=45℃，t s =25℃，tg=25℃，tw=15℃P s 、Pg—砂石的含水率；均取2%a—水泥及骨料的比热，kJ/kg.K，采用0.92；b、B—水泥的比热及溶解热℃，当骨料温度＞0℃，b=4.19、B=0；当骨料温度≤0℃，b=2.09、B=335；则：Tb=[0.92*(25*786+25*1004+45*267)+4.19*15*160+4.19*(0.02*786*25+0.02*1004*25) -0]/[0.92*(267+786+1004)+4.19*160+4.19*(0.02*786+0.02*1004)]=25.04℃3、砼出机温度砼出机温度即为砼拌合物的温度在搅拌中温度损失后的温度Tm =0.016*(Tb-Td)Tm—混凝土拌合物在搅拌过程中的热量损失Tb—室外气温℃，取25℃；Td—搅拌棚室内温度℃，取20℃；则：Tm=0.016*(25-20)=0.08℃故砼出机温度=砼拌合物的温度-Tm=25.04-0.08=24.96℃4、砼入模成型时温度砼出机，要经历以下过程：拌和机倒入罐车、罐车倒入输送泵，入模浇筑振捣成型，伴随着温度损失。
(整理)大体积混凝土温升控制计算
田师府至桓仁铁路新建工程TH-1标段谢家崴子特大桥挖井基础大体积混凝土温升控制检算书中铁九局集团有限公司总工办2013年8月10日田师府至桓仁铁路新建工程TH-1标段谢家崴子特大桥挖井基础大体积混凝土温升控制检算书检算：审批：中铁九局集团有限公司2013年8月10日目录一、工程概况1、桥梁概况2、挖井基础结构情况3、当地自然气候条件二、编制依据三、挖井基础大体积混凝土施工温升控制方案四、大体积混凝土温升控制计算（一）、基础参数（二）、混凝土水化热热工计算1、混凝土拌和物的温度计算To（o C）：2、混凝土拌和物的出罐温度T1（o C）：3、混凝土拌和物经运输至成型完成（入模）时的温度T2（o C）：4、考虑模板和钢筋吸热影响，混凝土成型完成时的温度T3（o C）：5、混凝土水化热最终绝热温升值T max (o C)：6、混凝土浇筑后水化热开始至任一时刻龄期t（d）的核心温度7、挖井基础中心内部混凝土温度变化曲线五、大体积混凝土施工注意事项一、工程概况1、桥梁概况田师府至桓仁铁路新建工程TH-1标段谢家崴子太子河特大桥，位于辽宁省本溪县谢家崴子村境内，主要为跨越太子河、耕地和道路而设。
中心里程为DK14+452，孔跨布置：1孔32m简支T梁+27孔64m简支箱梁+1孔32m简支T梁，桥全长1873.74m。
本桥基础均为挖井基础，0#台、29#桥台的基础为矩形，其中0#台的基础横宽6m、纵宽14.06m、高13m，29#台的基础横宽5.8m、纵宽13.86m、高13m。
1#-28#墩的基础为圆端形，基础的圆形直径分部于8.5m～14.75m的范围内（共21个大小不等的尺寸），基础设计高度为8m～18m（其中4个基础的高度小于10m、24个基础的高度大于10m），基础上部为砾土、下部为岩层（其中砾土深度为4m～11m、岩层深度为2m～20m）。
位于河道中的挖井基础为9、10号墩，8、11号墩位于河滩上。
大体积混凝土温控计算书
大体积混凝土温控计算书1T-mt)式中：T(t)混凝土龄期为t时的绝热温升（℃）m c每m3混凝土胶凝材料用量，取415kg/m3Q胶凝材料水热化总量，Q=kQ0Q0水泥水热化总量377KJ/kg（查建筑施工计算手册）C 混凝土的比热：取0.96KJ/（kg.℃）ρ混凝土的重力密度，取2400kg/m3m 与水泥品种浇筑强度系有关的系数取0.3d-1(查建筑施工计算手册）t混凝土龄期（d）经计算：Q=kQ0=(K1+K2-1)Q0=(0.955+0.928-1)X377=332.9KJ/kg2、混凝土收缩变形的当量温度（1）混凝土收缩的相对变形值计算εy（t）=εy0（1-e-0.01t）m1m2m3.....m11式中：εy（t）龄期为t时混凝土收缩引起的相对变形值εy0在标准试验状态下混凝土最终收缩的相对变形值取3.24X10-4m1m2m3.....m11考虑各种非标准条件的修正系数m1=1.0 m2=1.0 m3=1.0 m4=1.2 m5=0.93 m6=1.0 m7=0.57 m8=0.835m9=1.0 m10=0.89 m11=1.01m1m2m3.....m11=0.447（2）混凝土收缩相对变形值的当量温度计算T y(t)=εy(t)/α式中：T y(t)龄期为t时，混凝土的收缩当量温度α混凝土的线膨胀系数，取1.0X10-53、混凝土的弹性模量E(t)=βE0(1-e-φ)式中：E(t)混凝土龄期为t时，混凝土弹性模量（N/mm2）E0混凝土的弹性模量近似取标准条件下28d的弹性模量：C40E0=3.25X104N/mm2φ系数，近似取0.09β混凝土中掺和材料对弹性模量修正系数，β=1.0054、各龄期温差（1）、内部温差T max=T j+ξ(t)T(t)式中：T max混凝土内部的最高温度T j混凝土的浇筑温度，因搅拌砼无降温措施，取浇筑时的大气平均温度，取15℃T(t)在龄期t时混凝土的绝热温升ξ(t)在龄期t时的降温系数Km W ⋅=++2/546.6231047.00001.014.0015.015、表面温度本工程拟采用的保温措施是：砼表面覆盖一层塑料薄膜及棉毡，棉毡厚度为15mm 左右，薄膜厚度0.1mm 左右。
大体积混凝土温度裂缝控制计算
温度裂缝控制计算本工程主副厂房底板、主厂房地下部分上下游墙体、前池底板及边中墙均为大体积砼，其中最大块为主厂房底板，其厚度为3m ，最大底板浇筑面积225.11895.355.33m =⨯=，一次浇筑最大量：36.2800145.115.330.305.245.33m =⨯⨯+⨯⨯=。
为了保证大体积砼的质量，针对我们采取的措施，对砼的温控作如下计算。
根据经验及有关规定，控制砼产生温度裂缝的关键在于混凝土内外温差不超过25℃，砼的内部温升不超过50℃。
在此按最不利浇筑条件考虑，砼浇筑时间取6~7月份，浇筑时平均气温取30℃。
混凝土强度取C30，混凝土配合比按一般膨胀混凝土C30W6F150(90d)考虑，其中水泥：砂子：石子：膨胀剂（ZY ）：掺和料：水：减水剂＝200：748：1076：28：150：160：2.2，加强膨胀混凝土C30W6F150(90d)为水泥：砂子：石子：膨胀剂（ZY ）：掺和料：水：减水剂＝220：748：1076：37：150：163：2.2。
混凝土温升一般在三天达到最高。
按最不利条件，混凝土浇注时不采取降温的技术措施，取加强膨胀混凝土浇注计算。
1．混凝土的机口温度T 0=[(c s +c w q s )W s T s +(c g +c w q g )W g T g +c c W c T c +c w (W w -q s W s -q g W g )T w ]/(c s W s +c g W g +c c W c +c w W w ) c s 、c g 、c c 、c w －分别为砂、石、水泥和水的比热q s 、q g －分别为砂、石的含水量，％W s 、W g 、W c 、W w －分别为每方混凝土中砂、石、水泥和水的重量T s 、T g 、T c 、T w －分别为砂、石、水泥和水的温度c s ＝c g ＝c c ＝0.837kJ/(kg.℃),c w ＝4.19kJ/(kg.℃),砂、石含水量分别为2％，0.3%。
大体积混凝土温度计算
10-7-2-1 大体积混凝土温度计算公式1．最大绝热温升（二式取其一）（1）T h＝（m c＋k·F）Q/c·ρ（2）T h＝m c·Q/c·ρ（1－e-mt）（10-43）式中 T h——混凝土最大绝热温升（℃）；m c——混凝土中水泥（包括膨胀剂）用量（kg/m3）；F——混凝土活性掺合料用量（kg/m3）；K——掺合料折减系数。
粉煤灰取0.25~0.30；Q——水泥28d水化热（kJ/kg）查表10-81；不同品种、强度等级水泥的水化热表10-81水泥品种水泥强度等级水化热Q（kJ/kg）3d 7d 28d硅酸盐水泥42.5 314 354 375 32.5 250 271 334矿渣水泥32.5 180 256 334c——混凝土比热、取0.97［kJ/（kg·K）］；ρ——混凝土密度、取2400（kg/m3）；e——为常数，取2.718；t——混凝土的龄期（d）；m——系数、随浇筑温度改变。
查表10-82。
系数m 表10-82浇筑温度（℃） 5 10 15 20 25 30 m（l/d）0.295 0.318 0.340 0.362 0.384 0.4062．混凝土中心计算温度T1（t）＝T j＋T h·ξ（t）式中 T1（t）——t龄期混凝土中心计算温度（℃）；T j——混凝土浇筑温度（℃）；ξ（t）——t龄期降温系数、查表10-83。
降温系数ξ表10-83浇筑层厚度（m）龄期t（d）3 6 9 12 15 18 21 24 27 301.0 0.36 0.29 0.17 0.09 0.05 0.03 0.011.25 0.42 0.31 0.19 0.11 0.07 0.04 0.031.50 0.49 0.46 0.38 0.29 0.21 0.15 0.12 0.08 0.05 0.042.50 0.65 0.62 0.57 0.48 0.38 0.29 0.23 0.19 0.16 0.153.00 0.68 0.67 0.63 0.57 0.45 0.36 0.30 0.25 0.21 0.194.00 0.74 0.73 0.72 0.65 0.55 0.46 0.37 0.30 0.25 0.243．混凝土表层（表面下50~100mm处）温度1）保温材料厚度（或蓄水养护深度）δ＝0.5h·λx（T2－T q）K b/λ（T max－T2）（10-45）式中δ——保温材料厚度（m）；λx——所选保温材料导热系数[W/（m·K）]查表10-84；几种保温材料导热系数表10-84材料名称密度（kg/m3）导热系数λ［W/（m·K）材料名称密度（kg/m3）导热系数λ［W/（m·K）］建筑钢材7800 58 矿棉、岩棉110~200 0.031~0.06 钢筋混凝土2400 2.33 沥青矿棉毡100~160 0.033~0.052 水0.58 泡沫塑料20~50 0.035~0.047 木模板500~700 0.23 膨胀珍珠岩40~300 0.019~0.065 木屑0.17 油毡0.05 草袋150 0.14 膨胀聚苯板15~25 0.042沥青蛭石板350~400 空气0.03膨胀蛭石80~200 0.047~0.07 泡沫混凝土0.10 T2——混凝土表面温度（℃）；T q——施工期大气平均温度（℃）；λ——混凝土导热系数，取2.33W/（m·K）；T max——计算得混凝土最高温度（℃）；计算时可取T2－T q＝15~20℃T max＝T2＝20~25℃K b——传热系数修正值，取1.3~2.0，查表10-85。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大体积混凝土温控计算书
1
T(1-e-mt)
式中：T(t)混凝土龄期为t时的绝热温升（℃）
m c每m3混凝土胶凝材料用量，取415kg/m3
Q胶凝材料水热化总量，Q=kQ0
Q0水泥水热化总量377KJ/kg（查建筑施工计算手册）
C 混凝土的比热：取0.96KJ/（kg.℃）
ρ混凝土的重力密度，取2400kg/m3
m 与水泥品种浇筑强度系有关的系数取0.3d-1(查建筑施工计算手册）
t混凝土龄期（d）
经计算：Q=kQ0=(K1+K2-1)Q0=(0.955+0.928-1)X377=332.9KJ/kg
2、混凝土收缩变形的当量温度
（1）混凝土收缩的相对变形值计算
εy（t）=εy0（1-e-0.01t）m1m2m3.....m11
式中：εy（t）龄期为t时混凝土收缩引起的相对变形值
εy0在标准试验状态下混凝土最终收缩的相对变形值取3.24X10-4
m1m2m3.....m11考虑各种非标准条件的修正系数
m1=1.0 m2=1.0 m3=1.0 m4=1.2 m5=0.93 m6=1.0 m7=0.57 m8=0.835 m9=1.0 m10=0.89 m11=1.01
m1m2m3.....m11=0.447
（2）混凝土收缩相对变形值的当量温度计算
T y(t)=εy(t)/α
式中：T y(t)龄期为t时，混凝土的收缩当量温度
α混凝土的线膨胀系数，取1.0X10
-5
3、混凝土的弹性模量
E(t)=βE0(1-e-φ)
式中：E(t)混凝土龄期为t时，混凝土弹性模量（N/mm2）E0混凝土的弹性模量近似取标准条件下28d的弹性模量：C40 E0=3.25X104N/mm2
φ系数，近似取0.09
β混凝土中掺和材料对弹性模量修正系数，β=1.005
4、各龄期温差
（1）、内部温差
T max=T j+ξ(t)T(t)
式中：T max混凝土内部的最高温度
K
m W ⋅=++2
/546.6231047.00001.014.0015.01 T j 混凝土的浇筑温度，因搅拌砼无降温措施，取浇筑时的大气平均温度，取15℃
T (t) 在龄期t 时混凝土的绝热温升 ξ(t) 在龄期t 时的降温系数
5、表面温度
本工程拟采用的保温措施是：砼表面覆盖一层塑料薄膜及棉毡，棉毡厚度为15mm 左右，薄膜厚度0.1mm 左右。
T b(t)=T q +
2
4
H h ’(H-h ’)△T (t) 式中：T b(t) 龄期为t 时，混凝土表面温度 T q 龄期为t 时，大气的平均温度取15℃
△T (t) 龄期为t 时，混凝土内部最高温度与外界气温之差 H 混凝土的计算厚度H=h+2h ’=1.8+2x0.37=2.275
h ’混凝土的虚厚度 h ’=
λ 混凝土导热系数：λ=2.33W/m.k β 混凝土模板及保温层的传热系数
∑+=
ατ
βλδβ1
1
i δi 各保温层材料的导热系数
βα空气层传热系数可取βα=23W/m2·k β=
h ’= =0.237m
β
λ
32β
λ
32
砼养护时温差
计算结果表明：所有温差均小于20℃
保温层拆除时温差计算
y
q q b c T T T T T T +-+-=∆)(32
max
计算结果表明：从第12天开始∆T c＜20℃，即第12天可以拆除保温养护，采用自然养护。
