全身骨显像
全身骨显像 ppt课件
关于辐射问题
核医学检查使用的都是短半衰期核素， 仅以非常少的化学量引入体内。以核医 学最常用的核素99m Tc为例，其半衰期 6小时。注入患者体内后随着时间会很 快的衰减，同时加上药物从体内的代谢 和排泄，一般在患者体内的有效半衰期 最多为2至3个小时
全身骨显像
全身骨显像
国内采取的对于公众的最小年剂 量限值为1mSv/年
全身骨显像
临床应用
1、骨转移：肿瘤分期、术前评价、预后 判断、疗效观察和随访
2、骨肿瘤：了解病灶单发、多发以及疗 效评价和判断预后。
3、骨创伤：比较全面的了解创伤部位 尤其对于多发骨折、不明显原因的骨痛
4、炎症性骨病、代谢性骨病、骨关节疾 病等
全身骨显像
检查流程
预约 注射显像剂（之后需要适当饮水） 检查（2小时以上）
全身骨显像
R
L
R
ANT
POST
前位
图11-1 正常成全身人骨显像骨显像
后位
全身骨显像
全身骨像
全身骨显像是 ECT检查应用最多的项目
全身骨显像
骨显像原理
放射性核素骨显像（bone imaging）是 利用亲骨性放射性核素或放射性核素标记 的化合物引入体内后聚集于骨骼，在体外 用SPECT探测放射性核素所发射的γ射线， 从而使骨骼显像。
全身骨显像
与其他影像学的区别
1、灵敏性较高，相比其他检查提早3-6个 月发现病灶 2、全身骨一次性成像，性价比高（特别是 多发病灶的） 3、特异性较差
全身骨显像原理
全身骨显像原理一、引言全身骨显像是一种常见的医学影像学检查方法，用于检测人体骨骼系统的病变情况。
它通过利用放射性同位素的特性，结合成像技术，可以有效地观察到骨骼系统的异常变化，帮助医生进行诊断和治疗。
二、放射性同位素的选择全身骨显像中常用的放射性同位素是技術99mTc，它具有半衰期短、放射性强的特点，能够在短时间内完成骨骼系统的成像。
通过静脉注射技术99mTc，该同位素会随着血液循环到达全身各部位的骨骼，从而实现全身骨骼成像。
三、骨显像的成像原理全身骨显像主要依赖于技术99mT c的发射的γ射线，它具有较高的穿透能力，能够穿透人体组织并被探测器捕获。
成像设备主要由γ射线探测器和计算机系统组成。
当技术99mTc放射出γ射线时，探测器会将其捕获并转化为电信号，通过计算机系统进行处理和图像重建。
最终形成全身骨骼的影像。
四、骨显像的影像特点全身骨显像的影像特点主要表现为以下几个方面：1. 骨骼的显像清晰，可以观察到骨骼的结构和形态。
2. 异常病变区域的放射性吸收增加，呈现出明显的高吸收区域，常见的如骨转移瘤、骨折、骨髓炎等。
3. 全身骨骼的分布情况可以一目了然，可以帮助医生判断是否存在多发骨病变。
4. 成像时间短，可以在较短时间内完成全身骨骼的成像，对于急诊患者尤为重要。
五、骨显像的临床应用全身骨显像在临床中有着广泛的应用，主要用于以下几个方面：1. 骨转移瘤的诊断：骨转移瘤是恶性肿瘤最常见的转移方式之一，全身骨显像可以帮助医生发现骨转移瘤的存在和分布情况，有助于制定相应的治疗方案。
2. 骨折的诊断：全身骨显像可以清晰地显示骨骼结构和形态，有助于医生判断是否存在骨折，并指导手术治疗。
3. 骨髓炎的诊断：全身骨显像对于骨骼感染的诊断也有很大的帮助，可以显示出感染区域的高吸收情况，有助于及早发现和治疗骨髓炎。
4. 骨代谢疾病的评估：例如骨质疏松症、骨关节炎等疾病的评估，全身骨显像可以显示出病变区域的吸收情况，帮助医生评估疾病的程度和发展趋势。
全身骨显像
荆州市第一人民医院
核医学科SPECT检查报告单
检查号：2016050905 姓名晏洪彪性别男年龄73y 科室心胸床位523 住院号1127449
临床诊断肺部占位显像剂99m Tc-MDP 检查日期2016-5-9 体位Ant. Post. 检查项目全身骨显像用药剂量20mCi 用药方法I.V. 仪器SPECT
检查结果：
静脉注射99m Tc-MDP 20mCi,3小时后行全身骨显像，前位及后位采集，结果如下：
全身骨骼及各关节显像清晰，顶枕骨、多发椎骨、多发肋骨、左侧锁骨、右侧肩胛、胸骨、右侧肱骨中下段、骨盆、右侧股骨上段可见显像剂分布异常浓聚灶；全身其余部
位骨骼放射性分布较均匀，未见明显异常浓聚或稀疏缺损区。
双肾及膀胱隐约显影。
意见: 全身多处骨骼骨质代谢异常活跃灶（详见上述），提示：请结合临床除外肿瘤多发性骨转移。
建议：定期复查。
报告者:王凌通审核者:报告日期：2022-02-23
（本报告仅作为医生在诊断、治疗时参考，不作它用）。
全身骨显像报告
全身骨显像报告
患者姓名：张三性别：男年龄：50岁
检查日期：2021年9月20日
检查项目：全身骨显像
检查医生：李四
检查结果：
一、全身骨骼结构及数目
患者全身骨骼结构正常，共计206块骨头，未见异常。
二、各部位骨骼
1. 颈椎：未见明显异常，生理弯曲适度。
2. 胸椎：未见明显异常，生理弯曲适度。
3. 腰椎：未见明显异常，生理弯曲适度。
4. 骨盆：未见明显异常。
5. 右肩关节：未见明显异常。
6. 左肩关节：未见明显异常。
7. 右髋关节：未见明显异常。
8. 左髋关节：未见明显异常。
9. 右膝关节：未见明显异常。
10. 左膝关节：未见明显异常。
三、其他
1. 未见明显异常软组织肿物、肿块等。
2. 未见骨骼骨质增生、骨质疏松、骨质增生等。
3. 未见明显骨折、畸形、异常早熟、成骨不全等。
综合分析：患者全身骨骼结构正常，各部位骨骼未见明显异常，未见软组织肿物、骨质增生、畸形等异常改变。
建议定期复查，
以便早期发现异常情况。
以上内容仅为医学检查结果，须由医生结合患者具体情况，制
定合理诊疗方案，并谨慎使用本检查结果。
如有疑问，请及时咨
询相关专业医生。

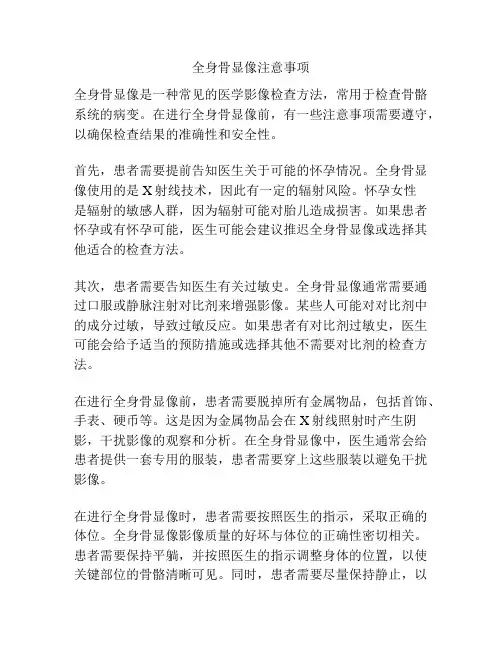

全身骨显像注意事项
全身骨显像注意事项全身骨显像是一种常见的医学影像检查方法，常用于检查骨骼系统的病变。
在进行全身骨显像前，有一些注意事项需要遵守，以确保检查结果的准确性和安全性。
首先，患者需要提前告知医生关于可能的怀孕情况。
全身骨显像使用的是X射线技术，因此有一定的辐射风险。
怀孕女性是辐射的敏感人群，因为辐射可能对胎儿造成损害。
如果患者怀孕或有怀孕可能，医生可能会建议推迟全身骨显像或选择其他适合的检查方法。
其次，患者需要告知医生有关过敏史。
全身骨显像通常需要通过口服或静脉注射对比剂来增强影像。
某些人可能对对比剂中的成分过敏，导致过敏反应。
如果患者有对比剂过敏史，医生可能会给予适当的预防措施或选择其他不需要对比剂的检查方法。
在进行全身骨显像前，患者需要脱掉所有金属物品，包括首饰、手表、硬币等。
这是因为金属物品会在X射线照射时产生阴影，干扰影像的观察和分析。
在全身骨显像中，医生通常会给患者提供一套专用的服装，患者需要穿上这些服装以避免干扰影像。
在进行全身骨显像时，患者需要按照医生的指示，采取正确的体位。
全身骨显像影像质量的好坏与体位的正确性密切相关。
患者需要保持平躺，并按照医生的指示调整身体的位置，以使关键部位的骨骼清晰可见。
同时，患者需要尽量保持静止，以避免在拍摄过程中产生模糊的影像。
全身骨显像是一种相对简便、无创的检查方法，但也存在一定的辐射风险。
因此，患者应尽量减少接受类似的辐射检查，特别是孕妇和儿童。
在接受全身骨显像后，患者应向医生咨询相关检查结果，并根据医生的建议进行后续处理。
总的来说，全身骨显像作为一种常见的骨骼系统影像检查方法，需要患者注意以上事项，以确保检查的准确性和安全性。
患者应与医生充分沟通，了解全身骨显像的必要性和注意事项，并配合医生完成相关准备工作。
只有这样，检查结果的准确性和临床应用价值才能充分发挥。
全身骨显像检查流程及处理方法
全身骨显像检查流程及处理方法英文回答：Bone scintigraphy is a diagnostic imaging procedure that is used to evaluate the skeletal system. It involves the injection of a small amount of radioactive material, called a radiotracer, into the bloodstream. This radiotracer is taken up by the bones and emits gamma rays, which can be detected by a special camera called a gamma camera.The procedure usually starts with the injection of the radiotracer into a vein, typically in the arm. The patient will then be asked to wait for a period of time, usually around 2-4 hours, to allow the radiotracer to distribute throughout the body and accumulate in the bones. During this waiting period, it is important for the patient to drink plenty of fluids to help flush out any excess radiotracer from the body.After the waiting period, the patient will be positioned on a table and the gamma camera will be positioned over the body. The camera will then take a series of images, or "scans," of the bones. These scans can take anywhere from 30 minutes to a few hours, depending on the specific protocol being followed.During the scan, the patient will need to remain asstill as possible to ensure clear images. The camera may move around the body to capture images from different angles. The technologist operating the camera will provide instructions to the patient throughout the procedure.Once the scan is complete, the images will be reviewed by a radiologist, who will interpret the findings and prepare a report for the referring physician. The report will include information about any areas of increased or decreased uptake of the radiotracer, which can indicate abnormalities such as fractures, infections, or tumors.The results of the bone scan will help guide further diagnostic and treatment decisions. For example, if a bonescan shows increased uptake in a particular area,additional imaging studies, such as X-rays or MRI, may be ordered to further evaluate the abnormality. Similarly, if a bone scan shows decreased uptake in a certain area, it may indicate decreased blood flow to the bone, which could be a sign of a vascular problem.In some cases, additional procedures may be performed during the bone scan. For example, if a suspicious area is identified, a biopsy may be performed to obtain a samplefor further analysis. This can help determine the cause of the abnormality and guide treatment planning.Overall, bone scintigraphy is a valuable tool in the evaluation of various skeletal conditions. It is a safe and non-invasive procedure that provides important diagnostic information to help guide patient care.中文回答：骨显像检查是一种用于评估骨骼系统的诊断性影像学检查。
全身骨显像检查流程及处理
全身骨显像检查流程及处理下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!全身骨显像检查是一种非常常见的医学影像学检查方法，通过对整个身体骨骼进行放射性同位素示踪，用以检测骨骼结构及功能异常。
全身骨显像检查注意事项
全身骨显像检查注意事项全身骨显像检查是一种常见的医疗检查，可以帮助医生诊断骨骼疾病和损伤。
然而，进行全身骨显像检查时需要注意一些事项，以确保检查的准确性和安全性。
本文将介绍全身骨显像检查的注意事项。
1. 检查前准备在进行全身骨显像检查前，您需要进行一些准备工作，以确保检查的准确性和安全性。
首先，您需要穿着宽松、轻便的衣服，以便进行检查时更加方便。
其次，您需要将身上的金属物品（例如钥匙、手表、眼镜等）取下，以免对检查结果产生影响。
最后，如果您有任何对放射线敏感的过敏反应，例如对碘过敏，您需要提前告知医生。
2. 检查过程全身骨显像检查通常需要您躺在检查床上，然后会有一台机器在您身上扫描。
在检查过程中，您需要保持静止，以确保检查结果的准确性。
如果您需要移动或调整姿势，您需要告知医生或技师。
3. 检查后注意事项在进行全身骨显像检查后，您需要注意一些事项，以确保您的健康和安全。
首先，您需要饮食清淡，避免食用过于油腻或刺激性的食物。
其次，您需要多喝水，以帮助身体排出放射线。
最后，如果您出现任何不适或过敏反应，您需要及时告知医生。
4. 注意事项总结全身骨显像检查是一种常见的医疗检查，但是在进行检查前、中、后，您需要注意一些事项，以确保检查的准确性和安全性。
在检查前，您需要穿着宽松、轻便的衣服，取下身上的金属物品，并告知医生您的过敏史。
在检查过程中，您需要保持静止，避免移动或调整姿势。
在检查后，您需要饮食清淡、多喝水，并及时告知医生任何不适或过敏反应。
总之，全身骨显像检查是一项非常重要的医疗检查，可以帮助医生诊断骨骼疾病和损伤。
但是，您需要注意一些事项，以确保检查的准确性和安全性。
如果您有任何疑问或不适，您需要及时向医生咨询。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Division, Content owner, Date(in numbers), ISO No
8
全身骨显像（原理）
• PET骨显像 • 18F-NaF中的18F离子可与骨骼中的羟基磷灰
11
身骨显像（方法）
像
采集条件 低能高分辨率准直 器 能峰为140 Kev 窗宽20% 矩阵为 1024X1024 ZOOm 1.0
Division, Content owner, Date(in numbers), ISO No
12
身骨显像（方法）
层显像
Division, Content owner, Date(in numbers), ISO No
17
骨显像（方法）
• 显像方法
• 探头包括病变及对侧 • 血流相 1桢/3S 20桢 • 血池相 1桢/1～2min 5桢 • 延迟相 静态显像 • 24小时 静态显像
三时相显像 四时相显像
Division, Content owner, Date(in numbers), ISO No
18
骨显像（方法）
身骨显像（方法）
意事项
• 1、饮水500～1000ml； • 2、排空膀胱； • 3、避免在疼痛部位注射； • 4、疼痛剧烈者加大显像剂剂量用、镇痛剂； • 5、减少污染； • 6、移去身上金属物品；
Division, Content owner, Date(in numbers), ISO No
采集条件 低能通用型准直 器 能峰为140 Kev 窗宽20% 矩阵为128X128 ZOOm 1.0 旋转360度 1桢/6度 采集60桢
13
身骨显像（方法）
图像
Division, Content owner, Date(in numbers), ISO No
Hale Waihona Puke 确定SPECT与CT扫描范围 野保持一致； 完成螺旋CT 断层扫。描后SPECT探头自动 复位，随后SPECT断层采集 采集条件 CT:平扫定位像：范围 ﹤500mm，电流为30mA， 电压为120KV CT断层扫描， 层厚3mm，间距1.5mm， SPECT： 矩阵64×64，放大倍数1.46， 采集360°，双探头各旋转 180°，每6°步进，每帧采集 14
3
Division, Content owner, Date(in numbers), ISO No
• 放射性核素骨关节显像是 一种高敏感性的骨骼疾病 诊断方法
• 包括：SPECT（ＳＰＥＣ Ｔ／ＣＴ）骨显像、PET （ＰＥＴ／ＣＴ）肿瘤代 谢显像和骨显像
• 骨显像常在X线呈阳性之 前检测出骨转移灶
管通透性增加,导致局部血运增加 99mTco4-
• 软骨破坏伴随成骨反应性增生
99mTc-MDP
Division, Content owner, Date(in numbers), ISO No
20
关节显像（方法）
• 显像剂
• 99mTco4- 555-750MBq • 99mTc-MDP 555-750MBq
4
检查流程
注射显像剂
99Tcm-MDP/ 18F-FDG 18/F-NaF
阅片、诊断
Division, Content owner, Date(in numbers), ISO No
SPECT/CT或 PET/CT检查
5
骨、关节显像原理和方法
Division, Content owner, Date(in numbers), ISO No
15
态骨显像（原理）
• 8-12s血流相 1-2血min池相 延3迟h 相 延迟24h相 • 血流灌注和通畅 血液分布 骨代谢
Division, Content owner, Date(in numbers), ISO No
16
骨显像（方法）
• 显像剂：99mTc-MDP
Division, Content owner, Date(in numbers), ISO No
图像处理 计算机处理，利用感兴趣区（ROI）记数，
制出时间-放射性曲线，算出局部血流灌注， 血池，骨盐摄取比值。
Division, Content owner, Date(in numbers), ISO No
19
关节显像（原理）
• 当关节发生炎症或退行病变时
• 大量的滑膜增殖,水肿,关节液增多,血管增生,毛细血
6
全身骨显像（原理）
• SPECT • 羟基磷灰石与骨显像剂进行离子交换，化
学吸附使骨显像。
• 与下列因素有关：
• 血流量 • 骨成骨及破骨细胞状态 • 交感神经
Division, Content owner, Date(in numbers), ISO No
7
全身骨显像（原理）
• PET代谢显像 • 18F-FDG能反映体内葡萄糖利用状况。绝大
石晶体中的羟基交换而沉积在骨骼中使全 身骨骼显影。18F-NaF积聚的量与骨骼局部 血流量及骨代谢更新的活跃程度有关，而 且，无论是溶骨性、还是成骨性病变18FNaF均有积聚。
Division, Content owner, Date(in numbers), ISO No
9
全身骨显像（方法）
• 显像 剂 • SPECT/CT • 99mTc-MDP • PET/CT • 18F-FDG • 18F-NaF
Division, Content owner, Date(in numbers), ISO No
10
全身骨显像（方法）
局部显像
采集条件 低能通用型准直 器 能峰为140 Kev 窗宽20% 矩阵为256X256 ZOOm 1.0 预置记数 手动或 自动
Division, Content owner, Date(in numbers), ISO No
骨骼及关节系统显像
• 概述 • 骨、关节显像原理和方法 • 骨、关节显像图像分析 • 骨、关节显像临床应用
Division, Content owner, Date(in numbers), ISO No
2
• 概述
