上海沃陆变频器VL600型变频器说明书
上海沃陆变频器V L600型变频器说明书--------------------------------------------------------------------------作者: _____________--------------------------------------------------------------------------日期: _____________沃陆VL600型变频器操作说明书0.75~400KWVOLO INVERTER感谢您选用沃陆变频器！同时，你将享受到我们为您提供的全面、真诚的服务！VL600型系列变频器是高品质、多功能、高性能矢量系列变频器。
该系列变频器能够在多种场合满足您的需求。
本手册为用户提供安装调试、参数设定、操作使用、故障诊断及日常维护的有关注意事项，在安装、使用前请仔细阅读，正确操作。
本手册随变频器一起提供，并请妥善保管，以备以后查阅和维护使用。
目录一、安全使用…………………………………………………………………………1-2二、产品简介………………………………………………………………………... 3-8三、安装与配线……………………………………………………............................9-23四、运行与操作……………………………………………………………………...24-29五、功能参数表………………………………………………………………...30-52六、功能码说明…………………………………………………………………53-116七、常见故障处理…………………………………………………….…………117-120八、保养和维护…………………………………………………………….....121-122九、485通信协议…………………………………………………………….....123-139 附录制动电阻与制动单元的选配……………………………………………140-141I一、安全使用注意！♦在对变频器进行操作之前，请您仔细阅读本手册。
♦变频器的存放、安装应避开强振动、强腐蚀、高粉尘、高温、高湿的环境。
♦应定期检查变频器输入输出接线是否正确及设备其它电线是否老化。
♦电机绝缘强度要在安装、运行前进行检查。
♦电机经常低速运转工作时，要对电机采取额外冷却措施。
♦有频繁起动场合和能量回馈时，要采用制动电阻或制动单元，防止频繁过压或过流。
♦不要在变频器输出端连接可变电阻器和电容以试图提高功率因数。
不要在变频器输出与电机之间安装断路器，如果必须安装，则要保证断路器仅在变频器输出电流为零时动作。
♦VL600型变频器的防护等级为IP20。
12变频器使用1～3个月后，建议对内部器件和散热器进行清洁处理。
如长时间不用，应间隔一定时间（建议一个月）给变频器通电一次。
阅读提示：危险！会引起人身伤亡和财产损失的不正确操作与安装，不正确的使用产品！警告！会引起人身伤害和财产损失的不正确操作与安装，不正确的使用产品！注意！会影响变频器性能的不正确操作二：产品简介2.1型号及铭牌产品型号意义为（以三相2.2KW带内置制动单元的变频器为例）：VL600 - T 0022 G BA-不带制动 B-带制动系列代号：G：通用型；P：水泵型功率等级：0022：2.2KW 0220：22KW2200：220KW电压等级： T：三相380V）S：单相/三相220V产品系列代码图2－1VL600型系列变频器的铭牌如图2-2所示（以三相输入、2.2KW变频器为例）。
图2-2 铭牌AC表示交流电源输入。
3PH表示三相输入，380V、50/60Hz表示额定输入电压和频率。
3PH表示三相输出，2.2KW、6.5A表示变频器额定功率和额定输出电流，0～380V表示变频器输出电压范围。
30.50～400.0Hz表示输出频率范围。
2.2产品一览表VL600型系列变频器的功率范围为0.75～400KW，主要信息资料见表2-1。
变频器外形尺寸及安装尺寸见表3-2（P9）。
表2-1 VL600型产品一览表452.3性能指标6三、安装与配线3.1安装安装环境♦无雨淋、水滴、蒸汽、粉尘及油性灰尘；无腐蚀、易燃性气体、液体；无金属微粒或金属粉末等。
♦环境温度在-10℃～+50℃范围内。
♦环境相对湿度必须在90%以下，且无水珠凝结现象。
♦无强电磁干扰。
♦振动强度在0.5g（加速度）以下。
♦变频器若安装在控制柜内，应保证控制柜内与外界通风良好。
外形尺寸及安装尺寸表3-2 VL600型系列产品尺寸一览表配线图3-2 尺寸代码示意图标准配线图控制回路配线应与主回路配线相互分开，不可置于同一线路管槽中，以避免可能引起的干扰。
控制配线应选用带屏蔽层的多芯线，导线截面积宜选0.3～0.5mm2，信号线不宜过长。
变频器主回路和控制回路配线方式如下图所示：图3-3变频器（包括三相220V AC输入变频器）标准配线图。
说明：制动电阻与制动单元均为选配件，其选配标准见附录配线图3-3输入电源正转运行反转运行入(0～入(4～注1：配线图只适用于18.5KW以下带内置制动单元的变频器，P+、PR端子接制动电阻；注2：键盘电位器模拟量（V2）选择由功能码控制板J1短接控制。
注3：18.5KW以上外接制动单元，P、N端子接制动单元，P1、P端子接电抗器，具体根据主回路端子情况操作；输入输出端子1）功率端子：不同机型的功率端子结构如下图所示：1）为三相0.75～18.5KW带内置制动单元变频器主回路端子结构示意图；2）为三相22～160KW无内置制动单元壁挂式变频器主回路端子结构示意图。
22-30KW37-160KW3）为三相30-400KW无内置制动单元柜式变频器主回路端子结构示意图。
表3-3主回路端子说明表3-4 输入、输出回路推荐配线2）控制端子：表3-5跳线开关功能JP2模拟输出端子AO1输出 电流/电压类型选择V 侧连接：0~10V ，AO1端子输出电压信号 I 侧连接：4~20mA ：AO1端子输出电流信号0~10V控制板端子的说明(1) J1端子功能说明如表3-6表3-6 控制板J1端子功能类别 端子 标号名称端子功能说明规 格继电器输出端子TA 变频器多功能继电器输出端子 可编程定义为多种功能的继电器输出端子,详见第六章6.5节端子功能参数F4.09输出端子功能介绍. TA-TB:常闭,TA-TC:常开触点容量:AC250V/2A (COS Φ=1)AC250V/1A (COS Φ=0.4) DC30V/1ATB TC(2) 控制回路端子,排列如下： +10v CCl485+485-X1 X3 X4 X6 FWDCOM Y2 DO1VCI GND AO1 GND X2PE X5 COMREV Y1+24V上图为小功率控制端子,下图为大功率控制端子图3－4控制板端子排列顺序图(3)J1端子功能说明如表3-7所示表3-7控制板J1端子功能表类别端子标号功能说明电气 规格内部电路运行控制端子FWDFWD －COM 之间短接时正转，开路时减速并停止 INPUT ，0～24V 电平信号，低电平有效，5mAREV REV －COM 之间短接时反转，开路时减速并停止 多功能输入端子X1 Xn （n=1，2，3，4，5）－COM 之间短接时有效，其功能分别由参数INPUT ，0～24V 电平信号，低电平有效，5mAX2 X3 X4X5F055～F059设定 X6X6－COM 之间短接时有效，其功能由参数F4.05设定INPUT ，0～24V 电平信号，低电平或0～24V 脉冲信号有效，5mA多功能输出端子 Y1，Y2 多功能可编程集电极开路输出2路，可编程定义为多种功能的开关量输出端子，参考地为COMOUTPUT ，最大负载电流I ≤50mA模拟输入端子VCI模拟电压信号输入，参考地为GNDINPUT ，0～10V 电压CCI模拟电流信号输入，参考地为GND 。
亦可作0-10V 电压输入口，通过跳线JP1选择。
INPUT ，0～20mA （4～20mA ）电流。
模拟及脉冲输出端子AO1多功能可编程模拟电压输出，参考地为GND 。
OUTPUT ，0～10V 电压/0-20MA 电流，跳线JP2选择。
DO1多功能可编程脉冲输出，参考地为COM 。
OUTPUT ，0～10kHz ，脉冲信号，集电极开路输出。
继电器输出端子TA可编程继电器接点输出。
正常时：TA-TB 闭合，TA-TC 断开；动作时：TA-TB 断开，TA-TC 闭合。
触点额定值：250VAC-3A (ϕcos =1) 250VAC-1A (ϕcos =0.4) 30VDC-1ATB TC电源接口+24V24VDC 电源输出（控制电源）24VDC-100mACOM 24VDC 电源的地端子+10V+10V 基准电源输出,可作外部模拟给定电源+10V-50 mAGND +10V 电源的地端子通讯接口 485+ RS485通讯正端 差分信号输入及输出,半双工485- RS485通讯负端注意： 跳线端子JP1的下两个点短接表示选择CCI 为电流输入（0-20没mA ），这也是变频器的默认设置； 跳线端子JP1的下两个点短接表示选择CCI 为电流输入（0-20没mA ），这也是变频器的默认设置； 如果有需要输入电压的（0-10V ），请将JP1的上两个点短接；注意中间的点为公共点。
跳线端子JP2的上两个点短接表示选择AO1输出为为电流输出（0-20mA ）；如果下两个点短接那么是电压输出（0-10V ），这也是变频器的默认设置。
(1) VI 端子接受模拟电压信号输入，接线方式如下：(2) CCI 端子接受模拟信号输入，跳线选择输入电压(0~10V)和输入电流(4~20mA)，接线方式如下：+―10V VCIGNDPEVL600 屏蔽线近端接地0~10V图3-5 VCI 端子配线图CCI 电压图3-6 CCI 端子配线图(3) 模拟输出端子AO1的配线模拟量输出端子AO1外接模拟表可指示多种物理量，跳线选择输出电流(4~20mA)和电压(0~10V)。
端子配线方式如图3-9。
图3-7 模拟输出端子AO1配线提示：(1) 使用模拟输入时，可在VCI 与GND 或CCI 与GND之间安装滤波电容或共模电感。
(2) 模拟输入、输出信号容易受到外部干扰，配线时必须使用屏蔽电缆，并良好接地，配线长度应尽可能短。
通讯端子的配线变频器提供给用户的通信接口为标准的RS485通讯。
以下几种配线方法，可以组成单主单从或单主多从的控制系统。
利用上位机(PC 机或PLC 控制器)软件可实现对工控系统中变频器的实时监控，实现远程和高度自动化等复杂的运行控制功能。
科沃600变频器说明书
2.2 铭牌
KVF600 INVERTER
MODEL：
KVF600—4T7.5G/11P
INPUT：
AC 3PH 380V±15% 50/60Hz
OUTPUT： AC 3PH 0~380V 0~600Hz 17A
No：
SHENZHEN KEWO ELECTRIC TECHNOLOGIES CO.,LTD
变 频 器U、V、W接 线 端 子 或 电 机 接 线 端 子 ， 否 则 有 触 电 解 除 ！
第2页
K V F 6 0 0系 列
第一章
注意
★ 若需要进行参数辨识，请注意电机旋转中伤人的危险,否则可能引起事故！ ★ 请勿随便更改变频器厂家参数,否则可能造成设备损坏！
四、运行中：
危险
★ 若选择再起动功能时，请勿靠近机械设备,否则可能引起人身伤害！ ★ 请勿触摸散热风扇及放电电阻以试探温度,否则可能引起灼伤！ ★ 非专业技术人员请勿在运行中检测信号,否则可能引起人身伤害或设备
伤害或设备损坏！
第3页
K V F 6 0 0系 列
第一章
1.2 注意事项
一、电机绝缘检查 电机在首次使用、长时间旋转后的再使用之前及定期检查时，应做电机绝缘检查，
防止因电机绕组的绝缘失效而损坏变频器。绝缘检查时一定要将电机连线从变频器分 开 ， 建 议 采 用5 0 0 V电 压 型 兆 欧 表 ， 应 保 证 测 得 绝 缘 电 阻 不 小 于5 MΩ 。 二、电机的热保护
不适合在手册所规定的允许工作电压范围之外使用KVF系列变频器，易造成变频 器 内 器 件 损 坏,如 果 需 要 请 使 用 相 应 的 升 压 或 降 压 装 置 进 行 变 压 处 理 。 八、三相输入改成两相输入
科沃600变频器说明书
手动设定：额定输出的0.0~20.0%; 自动转矩提升
直流制动
直流制动频率0.0~10.0Hz 制动时间0~20.0S
加减速方式
直流，曲线可选，四种加减速时间
PLC行及多段速运行 通过内置PLC或控制端子可实现15段速运行
内 置P I D
可方便实现压力，流量，温度等的闭环控制
共直流母线
多台变频器共用直流母线，能量自动均衡
若选用电机与变频器额定容量不匹配时，特别是变频器额定功率大于电机额定功 率时，务必调整变频器内电机保护相关参数值或在电机前加热继电器对电机保护。 三、工频以上运行
本变频器可提供0~600Hz的输出频率,若客户需在50Hz以上运行时，请考虑机械装 置的承受力。 四、关于电动机发热及噪声
因变频器输出电压是PWM波，含有一定的谐波，因此电机的温升、噪声和振动同 工频运行相比会有增加。 五、输出侧有压敏器件或改善功率因数的电容的情况
★ 不能让导线或螺钉掉入变频器中,否则引起变频器损坏！
三、配线时：
危险
★ 应由专业电气工程人员施工,否则有触电危险！ ★ 变频器和电源之间必须有断路器隔开,否则可能发生火警！ ★ 接线前请确认电源处于关断状态,否则有触电危险！ ★ 请按标准要求接地,否则有触电危险！
第1页
K V F 6 0 0系 列
本系列变频器内装有雷击过电流保护装置，对于感应雷有一定的自我保护能力, 对于雷电频发处客户还应在变频器前端加装保护。 十、海拔高度与降额使用
在海拔高度超过1000米的地区，由于空气稀薄造成变频器的散热效果变差，有必 要 降 额 使 用,此 情 况 请 向 我 公 司 进 行 技 术 咨 询 。 十一、一些特殊用法
伤害或设备损坏！
第3页
上海沃陆变频器VL600型变频器说明书
B3
55
VL600T0750G
～380（三相）
150
B4
75
VL600T0750P
～380（三相）
150
B4
75
VL600T0900G
～380（三相）
176
B5
90
VL600T0900P
～380（三相）
176
B4
90
VL600T1100G
～380（三相）
210
B5
110
VL600T1100P
～380（三相）
警告！
变频器通电前，必须确认变频器输入电源电压等级正确。
不要将螺丝刀、螺丝等金属物掉入变频器内。
不要将变频器安装在阳光照射的地方，不要堵塞变频器的散热孔。
不要将输入电源连接到U、V、W或PE、P、PR（N）端子上。
制动电阻不能直接接到端子P、N上。
控制回路配线应与功率回路配线相互分开，以避免可能引起的干扰。
～220（单相）
9.6
A1
2.2
VL600S0022P-B
～220（单相）
9.6
A1
2.2
VL600S0037G-B
～220（单相）
15
A1
3.7
VL600S0037P-B
～220（单相）
15
A1
3.7
VL600T0015G-B
～380（三相）
2.5
A1
0.75
VL600T0015P-B
～380（三相）
自动电压调整(AVR)
当电网电压变化时，维持输出电压恒定不变
自动节能运行
根据负载情况，自动优化V/F曲线，实现节能运行
变频器使用手册
中压变频调速装置使用手册TK2000-200系列大港油田中成机械制造有限公司本手册的解释权属中成公司。
用户在使用TK2000-200的过程中有技术或工程上的问题，请与中成公司联系。
本手册一般随中压变频装置一起供货，未经本公司许可，用户不得以任何方式对外泄露本手册的内容。
目录一、概述 1二、主要技术性能指标 2三、结构和工作原理 3四、尺寸重量 6五、安装 6六、使用操作 7七、故障分析与排除 10八、出现故障时处理程序和方法 11九、保养与维护 11十、运输、贮存 11 十一、开箱及检查 12 十二、订货须知 12一、概述1、中压变频装置特点我公司的HYVER-MV中压变频器是根据油田采油潜油泵而设计的专用的变频调速装置。
该产品已通过了机电部天津电气传动研究所的型式试验，已通过了由市科委组织的新产品鉴定。
该变频器与通用的中压变频器相比具有独特的三电平、中点电位自动箝位的优点，结构简单，可靠性高。
输出纹波及电源侧谐波分量小，智能化程序高等特点。
属真正的高——高方案。
技术特点：1）每个主管承受的关断电压仅为1/2直流环节电压；2）变频器输出的电压减少了dv/dt对电机、电缆的绝缘冲击；3）三电平的拓扑结构；4）开关损耗小，易散热；5）中点电位自动箝位；6）输出阶梯正弦PWM波形，输出加装电抗器，对电机、电缆绝缘无损害；7）具有参数设定功能；8）具有LED显示。
2、适用范围TK2000-200中压变频器主要用于油田潜油电泵的调速，同时也适用于输油泵、注水泵、城市用水工程、输水回压泵、城市水厂水泵、电力行业的风机、水泵、火力辅机、钢铁行业的送风机、引风机、排水泵、采矿业的风机、排水泵等。
3、产品品种规格1）功率：45KW-200KW；2）输出频率：0-150HZ；3）电压等级：1KV-3KV。
4、正常使用条件1）海拔不超过1000m，如超过1000m，降额使用；2）工作环境温度-5℃-+40℃，工作环境温度变化应不大于5℃/h，如果环境温度超过允许值，应考虑配备相应的空调设备。
变频器说明书
目录一、安全须知为了您的人身和设备安全,在使用本变频器之前,请仔细阅读本章节内容,并在以后的搬运、安装、调试、运行、维修过程中严格执行;1、使用警告和标识定义关于对特定条件及其它会导致人员伤害或设备损坏的警告本符号提示如果不按要求操作,可能导致死亡、重伤或严重的财产损失;本符号提示如果不按要求操作,可能使身体受伤或设备损坏;本符号说明操作时需注意的事项;本符号提示一些有用的信息;2、安全须知、非专职人员不得擅自操作本设备、设备外壳必须良好接地、禁止直接对连接到变频器上的电缆进行绝缘摇测、接线时请注意输入接线柱标志 R、S、T电源和输出接线柱标志 U、V、W电机不得接错、将变频器从地面运至工作地点第一次上电前或长期存放之后再上电, 应确认内部完好、无积露、不得随意改变本说明书规定的配接设备、设备应避开有淋水的地方、变频器防爆及电气性能,出厂前均已检验合格,严禁用户改动变频器壳体的结构和电气参数,并做好隔爆面的防护,避免磕碰划伤、设备在带电情况下,严禁松动隔爆壳紧固件,在检修或处理故障时, 请注意“严禁带电开盖”、“断电后 15分钟开盖”、断电后15分钟,才允许打开前门、检修被驱动设备时,务必断开变频器的隔离开关、检修变频器前,断开隔离开关,并断开前级电源二、概述1、适用范围矿用隔爆兼本质安全型交流变频器以下简称变频器适用于交流50Hz、电压660V或1140V供电系统、630kW 及以下三相交流永磁同步电动机的调速控制;变频器有二象限运行变频器、四象限运行变频器,适用于刮板输送机、胶带输送机等场合;2、产品特点1、变频器具有过载、过电压、欠电压、缺相、电机过热、漏电、短路等保护功能,且配有7寸液晶显示屏,可以显示变频器的故障信息;2、本变频器采用了先进的控制算法,控制方式采用无速度传感器矢量控制,调速范围宽、动态和稳态性能好;3、本产品驱动永磁同步电机,具有启动转矩大、过载能力强、启停平稳、节能等特点,由于变频器具有负载检测功能,因此可以根据负载变化调整输出,极大的节约了电能;采用双驱或多驱时,各变频器之间通过CAN通讯,实现多台电机之间的功率平衡;3、型号说明4、防爆形式矿用隔爆兼本质安全型标志：ExdibⅠMb;5、使用条件、海拔高度不超过2000m；、周围环境温度应在-10℃～+40℃范围内；、空气相对湿度不大于95%+25℃；、具有甲烷和煤尘等爆炸性气体混合物的煤矿井下；、无蒸汽或腐蚀性气体的场所；、无显着摇动和剧烈振动的环境；、无滴水的场所;三、技术指标1、主要技术参数2、控制本安回路工作参数本质安全控制回路Uo=,最大短路保护电流为40mA,Lo=,Co=;四、产品参数列表1、660V电压等级变频器参数列表2、1140V电压等级变频器参数列表3、1140V电压等级四象限变频器参数列表五、结构特性与安装1、主腔体主腔体为螺栓门结构、内装有隔离开关、真空接触器、熔断器、电抗器、变频控制单元、PLC控制单元;在主腔体的前门内侧装有可编程控制器、液晶显示屏和操作面板,显示屏可以显示电机的运行参数;所有变频器的外壳类型大体为五类：L1—L5;㈠、L1壳体类型:315-630kW1140V及400-500kW660V变频器外壳采用L1外形结构;前门布局：变频器前门布局图：1、控制器键盘和显示屏；2、启动/停止按钮；3、煤安标志；4、“断电十五分钟开盖”标志；5、产品铭牌；6、防爆标志；7、生产许可标志；8、“断电十五分钟开盖”标志；9、闭锁装置；10、吊装鼻;侧面结构图：㈡、L2壳体类型：160-315kW660V、75-110kW1140及160-200kW1140四象限变频壳采用L2外形结构;前门布局：变频器前门布局图：1、煤安标志；2、产品铭牌；3、生产许可标志；4、控制器键盘和显示屏；5、启动/停止按钮；6、“断电十五分钟开盖”7、防爆标志；8、吊装鼻;侧面结构图：㈢、L3壳体类型：250-400kW1140V三电平及160-250kW1140V变频器外壳采用L3外形结构;前门布局：变频器前门布局图：1、控制器键盘和显示屏；2、启动/停止按钮；3、煤安标志；4、“断电十五分钟开盖”标志；5、产品铭牌；6、防爆标志；7、生产许可标志；8、吊装鼻；9、门闭锁装置;侧面结构图：㈣、L4壳体类型：75-110kW660V外壳采用L4外形结构;前门布局：变频器前门布局图：1、煤安标志；2、防爆标志；3、生产许可标志；4、吊装鼻；5、控制器键盘和显示屏；6、启动/停止按钮；7、“断电十五分钟开盖”标志；8、产品铭牌;侧面结构图：㈤、L5壳体类型：250-400kW1140V四象限变频器采用L5外形结构;变频器前门布局图：1、逆变控制器键盘和显示屏；2、启动/停止按钮；3、煤安标志；4、“断电十五分钟开盖”标志；5、整流控制器键盘；6、防爆标志；7、隔离手把；8、闭锁按钮；9、吊装鼻;侧面结构图同L1型壳体的侧面结构图;2、接线腔接线腔位于防爆变频器的左右两侧面或者顶端,为螺栓紧固结构,在接线腔的左右两侧安装有电缆引入装置,用来连接电源线、负荷线和控制线;L1型BPJ-630/1140接线腔结构如下：L1型BPJ-400/1140、BPJ-315/1140接线腔结构如下：电源接线腔负荷接线腔L2型壳体接线腔结构如下：L3型壳体接线腔结构如下：L4型壳体接线腔结构如下：L5型壳体接线腔如L1壳体接线腔结构;接线端子定义表：X1 备注1 X2 X31 本安电源24V+ ————2 远控启动电机温度A- 数字量输出公共端3 本安电源GND远控输入公共端电机温度a+ 故障状态输出4 远控停止电机温度a- 运行输出信号5 远控急停CANH 正常输出信号6 皮带保护CANL 远控备用输出7 远控复位按钮 CANCOM 模拟量输入B+ 8 远控急停按钮 RS485+ 模拟量输入M 9 水箱压力公共端RS485-——3、散热风机散热风机固定于变频器散热器防尘罩上,主要用于驱散热管散热器上的热量,PLC 依据散热器温度自动控制风机启停,当PLC 检测到IGBT 温度大于50℃时自动启动散热风机; 散热风机 4、隔离手柄隔离手柄控制隔离换向开关的合分闸,给变频器停、送电,隔离手柄上方的闭锁按钮具有不保持的急停功能;变频器送电时,按下隔离手柄上方的闭锁按钮,同时旋动隔离手柄至“合闸”位置即可完成送电操作,送电后通过内部机械装置实现前门闭锁,前门无法打开；变频器断电时,按下闭锁按钮,同时旋动隔离手柄至“分闸”位置即可完成断电操作,断电后方可打开前门; 5、启停按钮X4X5X61 风机A 相 ————2 风机B 相 水箱入口水温C- 数字量输入端备用3 风机C 相 水箱入口水温c+ 数字量输入端备用4 —— 水箱入口水温c- 数字量输入端备用5 水箱出口水温D- ——6 水箱出口水温d+ ——7 水箱出口水温d-——8 水箱出口压力RB+ AI 备用端口RD- 9水箱入口压力RA+ AI 备用端口RD+变频器处于“近控”状态时,“启动”、“停止”按钮分别控制变频器的启动和停止,另外当变频器出现故障时,“停止”按钮还具有故障复位功能,“远控”状态下,“启动”和“停止”按钮操作无效;6、壳体背面壳体背面分布有电缆引入装置、散热器、防尘罩、散热风机160kW以下变频器无风机等组件;下面以BPJ-630/1140为例来说明壳体背面的结构,其他变频器与之类似;7、腔体内部主要元器件⑴变频器操作盘⑵人机界面⑶近控启停按钮⑷电气控制板⑸输出接触器⑹变频功率单元⑺电容组件⑻散热风机供电变压器⑼接触器⑽控制变压器⑾熔断器⑿输入电抗器腔体内部结构六、工作原理及主要元器件1、主回路主回路主要由整流单元、直流滤波单元、逆变单元组成,变频主控单元通过精准的算法对逆变单元进行PWM波形调制,从而实现永磁同步电机的变频调速;变频器主回路原理主回路端子分布如下表所示：端子标记端子名称功能说明R、S、T 电源输入端子交流电源输入连接点U、V、W 变频器输出端子连接三相电动机2、变频主控单元变频器母排采用层叠母排的设计方式,变频主控单元封装成整体结构,按照功率的大小,有一体机型和分体机型,一体机型是电容组件和变频器功率单元整体封装成一个机箱,分体机型是电容组件和变频器功率单元分别封装成两个机箱;变频器功率单元包括控制板和功率器件,控制板主要有电源板、驱动板、CPU 板,排布于变频器模块单元盖板上,各部分通过线束快插接头连接,功率器件由整流器件和逆变器件组成,是变频器主回路主要器件;变频主控单元是变频器的核心,各种外部控制信息的处理、指令的发送,都是由它来完成;作为变频器的控制核心,它一方面产生功率模块的驱动信号,通过光纤传送到驱动板驱动功率模块工作；另一方面它采集变频器运行数据并与PLC 进行通讯,PLC把采集到的变频器运行信息通过显示屏显示给用户;2、PLC控制回路、电气控制板电气控制板图控制元器件由①PLC及其扩展模块、②DP通讯头、③继电器、④接触器、⑤本安电源、⑥漏电闭锁板、⑦滤波器、⑧开关电源等组成;PLC模块可以采集外部数字量信号和电机温度等模拟量信号,并提供3路Modbus通讯端口,1路与变频器通讯,将变频器运行数据传送至PLC,另1路与显示屏通讯,将PLC采集到的变频器运行信息通过显示屏显示给用户,第3路为对外预留通讯端口,以便与上位机进行通信;本安电源Uom=,最大短路保护电流为40mA,Lo=,Co=;具有漏电闭锁功能,上电瞬间检测电机定子绕组对地绝缘是否良好;七、显示屏显示界面1、显示屏显示主界面第1页运行状态下显示屏主界面第1页通过主界面可以直观的查看变频器运行频率、运行电流、电机温度、电机运行模式、皮带转速、远近控控制状态、故障信息等运行数据,另外,通过主界面还可以方面地设置“远、近”控制模式、电机转向、设定频率等参数;其中,“远、近”控制模式和电机转向只有在变频器停机时才能设置;停机状态下,按下显示屏右侧上方第一个按钮即可切换“远、近”控制模式,按下上方第二个按钮即可切换电机转向;按下“增加”或“减小”按钮可以相应地增加或减小设定频率,无论变频器是否处于停机状态均可执行该操作;按下“翻页”键可以将画面切换到下一页;主界面下方为变频器故障走马灯,当出现故障时这一区域滚动显示变频器故障信息;2、显示屏参数设置界面第2页显示屏参数设置界面第2页本页为参数设置界面,在该界面可以设定变频器的加减速时间,过、欠压值以及与上位机通讯时本站的站地址;需要设置某一参数时,先按下“设置”键,界面上出现一个绿色光标,按“移位”键移动光标,当光标移动到相应参数的位置时,按“增加”或“减小”键对参数进行设置;在该界面按下“翻页”键可以将画面切换到下一页;注：1、加减速时间设置好后需要对加减速时间进行保存方可生效;2、过电压值不能超过额定电压的120%,欠电压值不能低于额定电压的80%;3、故障记录界面第3页显示屏故障记录界面可以显示历史故障信息,包括故障类型、故障发生的时间等,故障记录具有断电记忆功能,可以随时查看,方便记录变频器的故障信息,为故障的排除提供了依据;在该界面按下“返回主页”键,返回到显示屏主界面;故障记录界面第3页八、安装注意事项1、安装、安装时尽量缩短变频器到电机的距离,距离较长时应在变频器输出侧加装输出滤波器;、变频器输出电缆与输入电缆不能平行布置,并减少交叉的次数,防止对电网的干扰;、对外控制电缆包含通讯电缆应单独布线,并使用屏蔽电缆,以防止干扰;、为保证设备之间的电磁兼容,建议输出动力线采用屏蔽电缆;、安装时要保证变频器外壳良好接地;2、通电运行前的检查、检查接线是否正确 ,切勿将电源接到变频器的输出端,检查接地包括控制线和通讯线是否良好；、检查端子接线及裸露部分的电气间距及爬电间距是否满足要求；、端子、接头及螺钉是否松动；、电机与机械设备是否脱开;3、运行前操作事项正常运行前,检查显示屏是否有故障显示,然后根据现场实际运行情况,选择“近控”或“远控”运行模式,电机“正转”或“反转”运行状态以及通过“增加”或者“减小”键将运行频率调整到一个适合的大小,在参数设置界面设置加减速时间、过欠压值等参数;九、故障分析与排除1、运行状态监视当变频器出现故障时,显示屏上出现相应的故障信息,变频器具备输入缺相、过流、欠压、电机过热、漏电检测等故障保护功能,确保变频器的安全运行;当出现上述任一故障时,变频器就进入保护状态,封锁输出;当故障排除后需要对故障进行复位停止键才能重新进入待机状态;2、故障查询表变频器具有完善的故障保护功能;下表列出了变频器常见的一些故障类型,并分别给出了相应的故障原因分析以及针对性的处理方法;常见故障列表：十、保养与维护1、每天检修班应对接地导线,隔爆面紧固件,电缆,触摸屏界面等做检测;2、每天检修人员应对散热器进行检查,外散热器不得有任何影响散热的掩盖物;3、每月对隔爆面情况进行一次检查,发现锈斑,需用细砂皮把锈斑打磨掉后涂适量的防锈油,同时更换壳内的干燥剂;4、如果在井下长时间停用,再送电使用时,应检查电器元器件是否受潮而使其绝缘性能下降;5、不得任意更改控制变频器的内部接线的电气参数,不得改变电气元件的规格和参数;6、不得改变本安电路与本安电路有关的元器件的规格、型号和参数;十一、储存与运输1、储存产品应该储存在没有雨雪侵入,空气流通和相对湿度不大于90%25±5℃,温度不高于+40℃,不低于-10℃的仓库中;封闭变频器腔盖门时,隔爆面应涂上适量的防锈油;2、运输在变频器运输前需要对变频器进行必要的包装,包装时应确保变频器各腔体的门盖牢固关闭,对壳体漆面、观察窗等部位进行重点保护;十二、开箱检查检查随机物品及文件1、装箱单 1份2、产品合格证 1份3、产品使用说明书 1份。

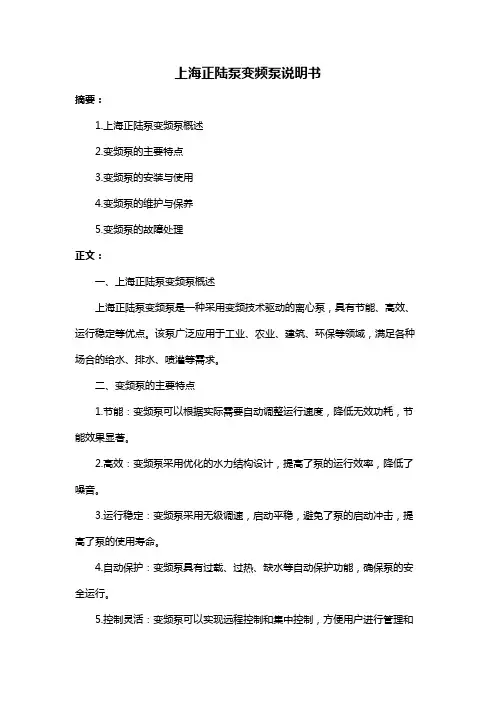

上海正陆泵变频泵说明书
上海正陆泵变频泵说明书摘要：1.上海正陆泵变频泵概述2.变频泵的主要特点3.变频泵的安装与使用4.变频泵的维护与保养5.变频泵的故障处理正文：一、上海正陆泵变频泵概述上海正陆泵变频泵是一种采用变频技术驱动的离心泵，具有节能、高效、运行稳定等优点。
该泵广泛应用于工业、农业、建筑、环保等领域，满足各种场合的给水、排水、喷灌等需求。
二、变频泵的主要特点1.节能：变频泵可以根据实际需要自动调整运行速度，降低无效功耗，节能效果显著。
2.高效：变频泵采用优化的水力结构设计，提高了泵的运行效率，降低了噪音。
3.运行稳定：变频泵采用无级调速，启动平稳，避免了泵的启动冲击，提高了泵的使用寿命。
4.自动保护：变频泵具有过载、过热、缺水等自动保护功能，确保泵的安全运行。
5.控制灵活：变频泵可以实现远程控制和集中控制，方便用户进行管理和控制。
三、变频泵的安装与使用1.安装：变频泵应安装在干燥、通风、便于操作和维护的地方，泵的进出口管道应安装相应的阀门和压力表，以便于调节流量和监控泵的工作状态。
2.使用：使用前应检查泵的完好情况，包括电机、泵体、管道等，确保无异常。
启动泵时，应先打开进出口阀门，然后启动电机，逐渐调整转速至所需流量，停泵时，应先关闭电机，再关闭进出口阀门。
四、变频泵的维护与保养1.定期检查：变频泵应定期检查，包括电机、泵体、管道等，发现异常及时处理。
2.清洗保养：变频泵应定期进行清洗，去除泵内的杂质和污垢，保证泵的正常运行。
3.润滑保养：变频泵的轴承应定期加注润滑油，保证轴承的润滑状态。
4.存储：变频泵在长时间不使用时，应将泵拆洗干净，存放在干燥通风的地方，避免潮湿和腐蚀。
五、变频泵的故障处理1.故障现象：泵不能启动。
原因：电源故障、电机故障、控制柜故障。
处理方法：检查电源、电机和控制柜，排除故障。
2.故障现象：泵流量不足。
原因：管道堵塞、泵转速过低、水源不足。
处理方法：清理管道、调整泵转速、检查水源。
3.故障现象：泵噪音过大。
volo 600变频器
VL600 型高性能矢量变频器
目录
一、安全使用 ....................................................................................................... 1 二：产品简介 ....................................................................................................... 3 三、安装与配线 ................................................................................................... 8 四、运行和操作说明 ......................................................................................... 20 五 、功能参数表 ............................................................................................... 25 六、详细功能码说明 ......................................................................................... 38
注意！
在对变频器进行操作之前，请您仔细阅读本手册。 变频器的存放、安装应避开强振动、强腐蚀、高粉尘、高温、高湿的环境。 应定期检查变频器输入输出接线是否正确及设备其它电线是否老化。 电机绝缘强度要在安装、运行前进行检查。 电机经常低速运转工作时，要对电机采取额外冷却措施。 有频繁起动场合和能量回馈时，要采用制动电阻或制动单元，防止频繁过压或过流。
科沃KVF600-4T15G变频器使用说明书
前言感谢您购买KVF600系列变频器！本说明书为使用者介绍了选型，安装，参数设定，现场调试，故障诊断及日常维护。
请在装机之前，详细阅读本说明书，并请妥善保管以备后用。
以下为特别需要注意的事项：1．实施配线，务必关闭电源。
2．切断电源后，变频器指示灯未熄灭之前，表示内部仍有高压，切不可触摸内部电路及元件。
3．绝不可将电源接到变频器的U V W端子上，否则会造成严重的损坏。
4．绝不可自行改装变频器的内部零件及线路。
由于产品不断完善,如有改动,恕不另行通知。
目 录166678第一章 安全及注意事项第二章 产品介绍2．1 变频器型号说明 2．2 变频器铭牌2．3 产品技术指标及规格第三章 机械及电气安装3．1 机械安装 3．2 电气安装第四章 操作与显示4．1 操作界面介绍 4．2 按键功能说明4．3 监控状态一览表4．4 功能码查看与修改方法说明 4．5 电机试运行第五章 功能参数表第六章 功能参数说明P0 基本功能参数P1 电机参数.V/F 控制 P2 模拟输入输出参数 P3 数字输入输出参数 P4 启停控制 P5 辅助功能 P6 多段速控制 P7 PID 控制P8 计数与监控参数 P9 通讯参数第七章 故障诊断及处理方法 第八章 维护与保养8923232325272842424851545860627173636824 3．2 安装尺寸,控制端子及接线图1576附录A :通讯协议说明79附录B : 制动单元及制动电阻84附录C :型号与技术数据85第一章 安全及注意事项安全定义：本手册中，安全注意事项分以下两类：由于没有按要求操作发生的危险，可能导致重伤，甚至死亡的情况。
由于没有按要求操作造成的危险，可能导致中度伤害或轻伤，及设备损坏的情况。
1.1 安全事项一、安装前：损伤的变频器及缺件的变频器请不要使用,有受伤的危险。
二、安装时：请安装在金属等阻燃的物体上：远离可燃物,否则可能引起火警！两个以上的变频器置于同一柜中时，请注意安装位置（参照第三章机械电气安装），保证散热效果。
DV600矢量型变频器说明书
7
2.1.9 维 护
注意
1） 用兆欧表测量外部电路的绝缘电阻前拆下变频器所有端子上的电线这样测量 电压不会加到变频器上。
2） 控制回路的通断测试请使用万用表（高阻档）不要用兆欧表或蜂鸣器。 3） 对于变频器进行绝缘电阻的测量时请谨对主回路实施不要对控制回路用兆欧
表进行测试。（请使用直流 500V 兆欧表） 不要对变频器实施耐压测试。（变频器主回路使用的是半导体，如果实施耐压 测试可能会使半导体损坏。）
设备。 8）采取相应的措施抑制谐波，否则，由于变频器产生的电源谐波，使电力电容和
发电设备过热及损坏。 9）当变频器驱动 380V 系列电机时，必须增强电机绝缘或抑制浪涌电压。由于布
线常数引起的浪涌电压发生于电机的端子，使电机的绝缘恶化。 10）当进行参数初始化后，各参数返回到出厂设定值，在运行前请再次设定必要
2
第十一章 变频器的维护………………………………………………………………………… 91 第十二章 品质保证 …………………………………………………………………………………93
3
1.1 相关说明
1.1.1 铭牌说明
第一章 概述
型号：DV600-4015-A-G 输入：三相 380V 50/60Hz 输出：三相 0～380V 功率：1.5KW 4A 台州德弗传动科技有限公司
CO M DC2 4V /50 mA
485 4 85串 行 通 信 接 口
4 85-
15KW 及以下变频器接线图 （单相变频器电源输入接 R、T）
12
18．5KW 及以上变频器接线图
3.3.2 变频器主回路端子排列： 0.4KW-2.2KW，单相系列：
DC+ BR- R
T
丹佛斯VLT6000设计手册
冷却
并排
VLT 6000
上述所有设备必须安装在平整地面上，并且均要求 在机箱上方留出最小 400 mm 的空间。此项要求对 IP 00, IP 20 和 IP 54 设备均适用。 使用 VLT 6400-6550 时要求在变频器前方留出最 小 605 mm 的空间。
上述所有 IP 00、IP 20 和 IP 54 设备均可以并排 安装，不必留出空间，因为这些设备在侧面不需 要冷却。
Using VLT 6002 - 6005, 200-240 V: Wait at least 4 minutes Using VLT 6006 - 6062, 200-240 V: Wait at least 15 minutes Using VLT 6002 - 6005, 380-460 V: Wait at least 4 minutes Using VLT 6006 - 6072, 380-460 V: Wait at least 15 minutes Using VLT 6102 - 6352, 380-460 V: Wait at least 20 minutes Using VLT 6400 - 6550, 380-460 V: Wait at least 15 minutes Using VLT 6002 - 6006, 525-600 V: Wait at least 4 minutes Using VLT 6008 - 6027, 525-600 V: Wait at least 15 minutes Using VLT 6032 - 6275, 525-600 V: Wait at least 30 minutes
