约翰迪尔9996采棉机

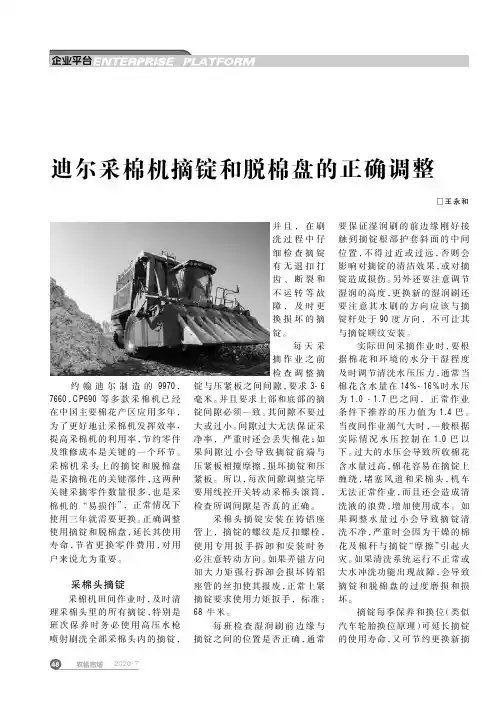

迪尔采棉机摘锭和脱棉盘的正确调整
约翰迪尔制造的9970，7660，CP690等多款采棉机已经在中国主要棉花产区应用多年，为了更好地让采棉机发挥效率，提高采棉机的利用率，节约零件及维修成本是关键的一个环节。
采棉机采头上的摘锭和脱棉盘是采摘棉花的关键部件，这两种关键采摘零件数量很多，也是采棉机的“易损件”，正常情况下使用三年就需要更换。
正确调整使用摘锭和脱棉盘，延长其使用寿命，节省更换零件费用，对用户来说尤为重要。
采棉头摘锭采棉机田间作业时，及时清理采棉头里的所有摘锭，特别是班次保养时务必使用高压水枪喷射刷洗全部采棉头内的摘锭，并且，在刷洗过程中仔细检查摘锭有无退扣打齿、断裂和不运转等故障，及时更换损坏的摘锭。
每天采摘作业之前检查调整摘锭与压紧板之间间隙，要求3-6毫米。
并且要求上部和底部的摘锭间隙必须一致。
其间隙不要过大或过小。
间隙过大无法保证采净率，严重时还会丢失棉花；如果间隙过小会导致摘锭前端与压紧板相撞摩擦，损坏摘锭和压紧板。
所以，每次间隙调整完毕要用线控开关转动采棉头滚筒，检查所调间隙是否真的正确。
采棉头摘锭安装在铸铝座管上，摘锭的螺纹是反扣螺栓，使用专用扳手拆卸和安装时务必注意转动方向。
如果弄错方向加大力矩强行拆卸会损坏铸铝座管的丝扣使其报废，正常上紧摘锭要求使用力矩扳手，标准：68牛米。
每班检查湿润刷前边缘与摘锭之间的位置是否正确，通常要保证湿润刷的前边缘刚好接触到摘锭根部护套斜面的中间位置，不得过近或过远，否则会影响对摘锭的清洁效果，或对摘锭造成损伤。
另外还要注意调节湿润的高度，更换新的湿润刷还要注意其水刷的方向应该与摘锭杆处于90度方向，不可让其与摘锭顺纹安装。
实际田间采摘作业时，要根据棉花和环境的水分干湿程度及时调节清洗水压压力，通常当棉花含水量在14%-16%时水压为1.0-1.7巴之间，正常作业条件下推荐的压力值为1.4巴。
当夜间作业潮气大时，一般根据实际情况水压控制在1.0巴以下。
过大的水压会导致所收棉花含水量过高，棉花容易在摘锭上缠绕，堵塞风道和采棉头，机车无法正常作业，而且还会造成清洗液的浪费，增加使用成本。
