电路设计的一般步骤
PCB设计的一般步骤

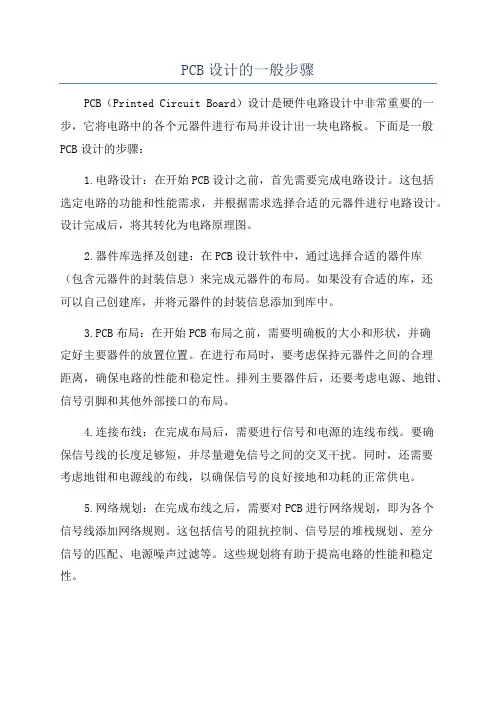

PCB设计的一般步骤PCB（Printed Circuit Board）设计是硬件电路设计中非常重要的一步，它将电路中的各个元器件进行布局并设计出一块电路板。
下面是一般PCB设计的步骤：1.电路设计：在开始PCB设计之前，首先需要完成电路设计。
这包括选定电路的功能和性能需求，并根据需求选择合适的元器件进行电路设计。
设计完成后，将其转化为电路原理图。
2.器件库选择及创建：在PCB设计软件中，通过选择合适的器件库（包含元器件的封装信息）来完成元器件的布局。
如果没有合适的库，还可以自己创建库，并将元器件的封装信息添加到库中。
3.PCB布局：在开始PCB布局之前，需要明确板的大小和形状，并确定好主要器件的放置位置。
在进行布局时，要考虑保持元器件之间的合理距离，确保电路的性能和稳定性。
排列主要器件后，还要考虑电源、地钳、信号引脚和其他外部接口的布局。
4.连接布线：在完成布局后，需要进行信号和电源的连线布线。
要确保信号线的长度足够短，并尽量避免信号之间的交叉干扰。
同时，还需要考虑地钳和电源线的布线，以确保信号的良好接地和功耗的正常供电。
5.网络规划：在完成布线之后，需要对PCB进行网络规划，即为各个信号线添加网络规则。
这包括信号的阻抗控制、信号层的堆栈规划、差分信号的匹配、电源噪声过滤等。
这些规划将有助于提高电路的性能和稳定性。
6.元件调整：在完成布线和网络规划之后，可能需要对元器件的布局和连线进行调整。
这可能是由于一些信号的可靠性问题，或者为了减少布线的复杂性。
通过对元器件的调整，可以进一步优化布局和连线。
7.设计验证：在完成PCB设计后，需要进行设计验证。
这包括进行电路的仿真分析，检查信号的时序和电气特性是否满足设计要求。
还可以通过原型制作和测试来验证设计的正确性和性能。
8. 准备生产文件：在设计验证通过后，需要生成生产文件，以便发送给PCB制造商进行生产。
这些文件包括PCB的Gerber文件、钻孔文件和布局文件等。
集成电路设计工艺流程
集成电路设计工艺流程引言：集成电路设计工艺流程是指在设计一个集成电路芯片的过程中，从最初的电路设计到最终的电路实现的一系列步骤。
它涵盖了电路设计、布局、验证、布线、模拟仿真、物理设计等多个环节，是整个芯片设计过程中最关键的一环。
本文将详细介绍集成电路设计工艺流程的各个步骤。
一、电路设计电路设计是整个工艺流程的第一步，它包括了电路拓扑设计、逻辑设计和电路仿真。
在这一阶段，设计工程师需要根据产品的需求和规格书进行电路设计，采用适当的逻辑元件进行连接，并通过仿真工具对电路进行仿真验证，确保电路的功能正确性和稳定性。
二、布局设计布局设计是将逻辑设计得到的电路布置在芯片的物理空间中，它的目标是尽量减小电路的面积和功耗，并达到良好的电磁兼容性。
在布局设计中，设计工程师需要考虑电路的物理约束条件，如管脚位置、电源线、电容等分布，以及电路布局的紧凑性和布线的连续性。
三、芯片验证芯片验证是整个工艺流程中最重要的一步，其目的是验证电路设计和布局的正确性。
在芯片验证中，设计工程师需要进行静态和动态的仿真测试，如时序、功耗、噪声等测试，以确保电路在各种工作条件下都能正常工作。
四、布线设计布线设计是在布局设计的基础上完成的，它的目标是将电路连接起来，使得电路之间的信号传输快速、准确。
在布线设计中，设计工程师需要考虑信号线的长度、延迟、驱动能力等因素，并采用合适的布线技术和算法进行布线规划和优化。
五、物理设计物理设计是在布局设计和布线设计完成的基础上进行的，它的目的是生成芯片的物理布图。
在物理设计中，设计工程师需要进行版图分割、填充、扩展和迁移等操作，以满足制造工艺的要求，并通过检查和校验工具对布图进行验证。
六、仿真验证仿真验证是对芯片布局和物理设计的验证。
在仿真验证中，设计工程师需要进行板级仿真、电气规则检查、功耗和噪声分析等测试，以确保芯片在实际使用中能够正常运行。
七、制造准备制造准备是在仿真验证完成后进行的，它包括芯片的版图导出、掩膜制作和晶圆制造等步骤。
电路版图设计一般流程
电路版图设计一般流程1. 确定需求和规格在开始设计电路板之前，首先需要明确产品的具体需求和规格。
这包括产品的功能要求、性能要求、工作环境等。
只有清楚明确了需求和规格，才能够确定电路板设计的方向和目标。
2. 选择器件根据产品的需求和规格，选择适合的器件和元器件。
这包括集成电路、传感器、连接器等各种器件。
在选择器件时，需要考虑器件的性能、价格、供货周期等因素，确保选择的器件能够满足产品的需求。
3. 电路原理图设计根据选定的器件，绘制电路原理图。
电路原理图是电路板设计的基础，它反映了整个电路的连接关系和工作原理。
在设计电路原理图时，需要考虑电路的稳定性、可靠性和性能，确保电路能够正常工作。
4. PCB布局设计根据电路原理图，设计PCB（Printed Circuit Board）的布局。
PCB布局设计是电路板设计的关键环节，它直接影响到电路板的性能和可靠性。
在进行PCB布局设计时，需要考虑到器件的布局、信号的传输路径、电源的分布等因素，确保布局的合理性和稳定性。
5. 电路仿真和调试完成PCB布局设计后，需要进行电路仿真和调试。
通过电路仿真软件模拟电路的工作过程，检验电路的稳定性和性能。
根据仿真结果进行调整和优化，直到满足产品的需求为止。
6. PCB制造和组装完成电路板设计后，需要将PCB制造出来，并进行元器件的组装。
选择信誉良好的PCB制造厂商和组装厂商，确保PCB的质量和可靠性。
在组装过程中，需要注意器件的焊接、布线和测试，确保电路板能够正常工作。
7. 电路测试和验证完成PCB制造和组装后，需要进行电路的测试和验证。
通过各种测试方法对电路板进行验证，确保电路的稳定性和性能。
如果测试通过，就可以将电路板用于产品中；如果测试不通过，需要进行调整和优化，直到满足产品的要求为止。
总的来说，电路板设计是一项复杂而严谨的工作，需要经过多个环节的精心设计和调试。
只有经过严密的设计流程，才能确保最终产品的质量和性能。
人工智能硬件电路设计
人工智能硬件电路设计人工智能（AI）硬件电路设计是一门涉及计算机工程、电子工程和人工智能领域的复杂学科。
下面是人工智能硬件电路设计的一般步骤和关键考虑因素：1.需求分析：首先，确定人工智能应用的具体需求。
不同的应用，如机器学习、深度学习或边缘计算，可能需要不同类型的硬件架构和电路设计。
2.选择硬件平台：根据需求选择适当的硬件平台，例如中央处理器（CPU）、图形处理器（GPU）、专用集成电路（ASIC）或现场可编程门阵列（FPGA）等。
3.算法优化：针对所选硬件平台，对人工智能算法进行优化。
这可能涉及到量化模型、减少计算复杂度、提高并行性等方面的工作。
4.电路设计：根据优化后的算法，进行电路设计。
这包括设计处理单元、存储单元、数据通信通道等。
对于深度学习应用，可能涉及到神经网络加速器的设计。
5.功耗和散热考虑：人工智能硬件通常需要处理大量的数据和计算，因此功耗和散热是重要的考虑因素。
设计时需要注意降低功耗和有效散热的方法。
6.性能优化：优化硬件电路以提高性能，包括加速计算速度、提高吞吐量等。
这可能需要使用并行计算、流水线设计等技术。
7.测试和验证：在硬件电路设计完成后，进行测试和验证确保其符合规格和预期性能。
这可能涉及到硬件仿真、验证工具的使用以及实际硬件的测试。
8.生产和集成：一旦硬件设计通过测试和验证，可以进入生产阶段。
在生产过程中，硬件可能需要与其他系统或芯片集成。
9.软硬件协同设计：在某些情况下，硬件电路的设计可能需要与软件开发协同工作，以确保硬件和软件的兼容性和协同工作。
10.更新和维护：随着技术的发展和应用需求的变化，硬件设计可能需要定期更新和维护。
人工智能硬件电路设计是一个综合性的工作，需要涉及多个学科领域的知识和技能，包括计算机工程、电子工程、算法优化等。
电子电路设计的基本步骤和技巧
电子电路设计的基本步骤和技巧电路设计是电子工程师必备的核心技能之一，实际电子电路的设计过程十分繁琐，需要经历从问题定义、芯片选择、原理设计、电路仿真、布线布板到实际测试的各个环节。
下面将详细介绍电子电路设计的基本步骤和技巧。
一、问题定义1. 确定设计需求：明确电路应用的具体功能和性能需求，包括输入输出特性、工作电压、功耗、环境温度等。
2. 制定设计规范：根据需求确定电路设计的性能指标，如增益、带宽、噪声等。
二、芯片选择1. 选择芯片类型：根据电路应用需求，确定需要使用的集成电路类型，如运放、比较器、开关等。
2. 考虑芯片参数：根据设计规范，选择各项重要参数合适的芯片，如输入输出电压范围、温度特性、功耗等。
三、原理设计1. 绘制电路原理图：使用电路设计软件，根据设计需求和选定的芯片，绘制出电路的原理图。
2. 确定电路拓扑结构：根据电路功能需求，选择合适的电路拓扑结构，如放大电路、滤波电路、控制电路等。
3. 选择电路参数：根据设计规范，选择合适的电阻、电容、电感等元件参数，确保电路性能满足设计需求。
四、电路仿真1. 参数仿真：使用电路仿真软件，对电路进行参数化仿真，验证电路设计的基本功能和性能。
2. 信号仿真：利用仿真软件，对电路的输入输出信号进行仿真，验证电路的工作波形和频率特性。
3. 稳定性仿真：通过仿真，检测电路的稳定性，确保电路在不同工况下的性能稳定。
五、布线布板1. 设计布局：根据电路原理图，进行电路布局设计，合理安排电路元件和信号走线的位置。
2. 完成布线：将电路原理图中的元件、信号线等转化为实际的导线和连接器，注意避免信号干扰和交叉耦合。
3. 进行布板：将布线设计转化为实际的电路板，通过 PCB 设计软件进行电路板的布局和布线。
六、实际测试1. 制作样品：根据布板设计，制作电路板样品，注意焊接质量和连接准确性。
2. 进行测试：将样品接入实际测试平台，进行电路功能验证、性能测试和稳定性测试。
4-3 模拟电路设计步骤及注意事项
1.3 绘制电路图
在线开放课程
在系统框图、参数计算、元器件选择以及单元电路间的关
系等都确定后，就可以进行总体电路图的绘制。总体电路图是 电子电路设计的重要文件，它不仅是电路安装和电路板制作等 工艺设计的重要依据，而且也是电路试验和维修时的重要文件。 绘制总体电路图时应注意 :全理布局，要清晰地反映出各单元
在线开放课程
模拟电路设计基础
模拟电路设计步骤及注意事项
主讲：冯涛
接到一个电子电路设计任务时，首先应仔细分析该任务，提出多 种方案并进行选择，然后对各部分组成单元电路进行设计，最后进行 组合、功能调试。
在线开放课程
1、模拟电路设计步骤
1.1 提出系统方案 (1) 分析、提出系统方案。仔细分析设计要求，了解系统的性能指 标、内容以及特殊要求等。根据各部分单元电路功能，画出一个整机 原理方框图。然后搜集与查阅相关的资料，提出多种可行性方案。从 合理性、可能性、经济性及功能性等多方面进行选择，并反复进行可 行性分析和优缺点比较，关键部分应进行实际现场考察。 (2)确定方案 经过分析和比较后选择出一种方案。然后根据各单元电路功能画出该 方案的原理方框图。这个简单的框图要求反映出各组成部分的功能以 及相互之间的关系。
序连接，这样便于调试。
(2) 调试。调试前后对连线，元器件安装，电源等进行检查，确 保安装无误后通电观察是否有冒烟，发热等故障，若有则应断电
排除故障。接着要局部地对各单元电路进行调整，按信号的流向
分块逐级地使其中参数达到指标。逐步扩大范围，最后完成整机 调整。还要使整机的抗干扰能力、稳定性及抗机械振动能力等各
方面达到设计指标。
1.4 总体电路试验
(3)故障检查调试时出现故障，要认真查找故障原因，仔细作 出判断。常用的故障检查方法有直观观察法、用万用表查静态工 作点、信号寻迹法、替换法等。
multisim设计步骤
multisim设计步骤Multisim设计步骤Multisim是一款功能强大的电子电路仿真软件，它提供了一个直观、交互式的环境，用于设计和分析各种电路。
本文将介绍使用Multisim进行电路设计的基本步骤。
一、确定电路设计目标在开始设计之前，我们首先需要明确电路的设计目标。
这包括确定电路的功能、性能指标和所需的输入输出条件等。
只有明确了设计目标，才能有针对性地进行电路设计。
二、选择合适的元件根据电路设计的目标，我们需要选择适合的电子元件。
Multisim提供了丰富的元件库，包括各种电阻、电容、电感、晶体管、集成电路等。
我们可以通过搜索或浏览元件库，找到合适的元件并将其拖放到工作区中。
三、连接电路元件将选择好的元件拖放到工作区后，我们需要使用导线连接它们。
在Multisim中，可以使用导线工具来连接元件。
确保导线的连接正确无误，以确保电路的正常工作。
四、设置元件参数大多数元件在Multisim中都有一些可调参数，比如电阻的阻值、电容的电容值等。
我们需要设置这些参数，以便元件能够按照我们的设计要求工作。
五、添加电源在大多数电路设计中，我们都需要为电路提供电源。
在Multisim中，可以通过添加电源元件来模拟电路的电源。
根据电路的需求，选择适当的电源元件并将其连接到电路中。
六、进行仿真分析完成电路的连接和设置后，我们可以进行仿真分析了。
Multisim提供了多种仿真分析功能，比如直流分析、交流分析、传输函数分析等。
根据设计目标，选择合适的仿真分析类型，并运行仿真。
七、分析仿真结果仿真完成后，我们需要分析仿真结果，以评估电路的性能是否满足设计要求。
在Multisim中，可以通过查看波形图、频率响应曲线等来分析仿真结果。
如果电路的性能不符合要求，我们可以进行调整和优化，直到达到设计目标。
八、进行实验验证在仿真分析满足设计要求后，我们可以进行实验验证。
Multisim提供了与实际电路实验板的连接功能，可以将电路设计直接加载到实验板上进行实验。
电子电路设计的一般方法与步骤
电子电路设计的一般方法与步骤电子电路设计的一般方法与步骤一、总体方案的设计与选择1.方案原理的构想在设计一个复杂的系统时，需要进行原理方案的构思。
这就是要确定用什么原理来实现系统要求。
为此，需要对课题的任务、要求和条件进行仔细的分析与研究，找出其关键问题，并提出实现的原理与方法。
同时，应该广泛收集与查阅有关资料，提出尽可能多的方案以便作出更合理的选择。
所提方案必须对关键部分的可行性进行讨论，并通过试验加以确认。
2.总体方案的确定原理方案选定以后，便可着手进行总体方案的确定。
为了把总体方案确定下来，必须把每一个框图进一步分解成若干个小框，每个小框为一个较简单的单元电路。
总之,应从单元电路和单元之间连接的设计与选择出发，恰当地分解框图。
二、单元电路的设计与选择1.单元电路结构形式的选择与设计按已确定的总体方案框图，对各功能框分别设计或选择出满足其要求的单元电路。
因此，必须根据系统要求，明确功能框对单元电路的技术要求，必要时应详细拟定出单元电路的性能指标，然后进行单元电路结构形式的选择或设计。
满足功能框要求的单元电路可能不止一个，因此必须进行分析比较，择优选择。
2.元器件的选择1)元器件选择的一般原则在选择元器件时，应根据单元电路的要求，选择性能稳定、质量可靠、价格合理的元器件。
同时，还要考虑元器件的电气参数是否符合要求，以及元器件的封装形式和安装方式是否适合设计要求。
在选择元器件时，还要考虑其供应渠道是否可靠，以及是否有足够的库存量。
在电子元器件领域，元器件的品种规格繁多，性能、价格和体积各异，新品种不断涌现。
因此，我们需要经常关注元器件信息和新动向，多查阅器件手册和有关的科技资料，熟悉常用的元器件型号、性能和价格，以便为单元电路和总体电路设计提供有利的信息。
在选择合适的元器件时，需要进行分析比较，首先考虑满足单元电路对元器件性能指标的要求，然后考虑价格、货源和元器件体积等方面的要求。
随着微电子技术的飞速发展，集成电路的应用越来越广泛。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路设计的一般步骤
通常，硬件电路设计师在设计电路时，都需要遵循一定的步骤。
要知道，严格按照步骤进行工作是设计出完美电路的必要前提。
对一般的电路设计而言，其过程主要分为以下3步：
1.设计电路原理图
在设计电路之初，必须先确定整个电路的功能及电气连接图。
用户可以使用Protel99提供的所有工具绘制一张满意的原理图，为后面的几个工作步骤提供可靠的依据和保证。
2.生成网络表
要想将设计好的原理图转变成可以制作成电路板的PCB图，就必须通过网络表这一桥梁。
在设计完原理图之后，通过原理图内给出的元件电气连接关系可以生成一个网络表文件。
用户在PCB设计系统下引用该网络表，就可以此为依据绘制电路板。
3.设计印刷电路板
在设计印刷电路板之前，需要先从网络表中获得电气连接以及封装形式，并通过这些封装形式及网络表内记载的元件电气连接特性，将元件的管脚用信号线连接起来，然后再使用手动或自动布线，完成PCB板的制作。
原理图的设计步骤：
一般来讲，进入SCH设计环境之后，需要经过以下几个步骤才算完成原理图的设计：
1.设置好原理图所用的图纸大小。
最好在设计之处就确定好要用多大的图
纸。
虽然在设计过程中可以更改图纸的大小和属性，但养成良好的习惯会在将来的设计过程中受益。
2.制作元件库中没有的原理图符号。
因为很多元件在Protel99中并没有收录，这时就需要用户自己绘制这些元件的原理图符号，并最终将其应用于电路原理图的绘制过程之中。
3.对电路图的元件进行构思。
在放置元件之前，需要先大致地估计一下元件的位置和分布，如果忽略了这一步，有时会给后面的工作造成意想不到的困难！
4.元件布局。
这是绘制原理图最关键的一步。
虽然在简单的电路图中，即使并没有太在意元件布局，最终也可以成功地进行自动或手动布线，但是在设计较为复杂的电路图时，元件布局的合理与否将直接影响原理图的绘制效率以及所绘制出的原理图外观。
5.对原理图内的图件进行电气连接。
这里提到的线路可以是导线、接点或者总线及其分支线。
当然，在比较大型的系统设计中，原理图的走线并不多，更多的时候是应用网络标号来代替直接的线路连接。
这样做既可以保证电路的电气连接，又可以避免使整个原理图看起来杂乱无章。
6.放置注释。
这样做可以使电路图更加一目了然，增强了可读性。
同时，它也是一个合格的电路设计人员所必须具备的素质之一。
PCB设计流程：
对于初次接触印制电路板设计的用户来说，首先面临的问题就是设计工作中究竟包括哪些步骤，应从什么地方入手、各个步骤之间的衔接关系如何？因此，在利用Protel99SE设计印刷电路板之前，必须了解基本工序，也就是印制电路
板的布线流程。
1.绘制正确的原理图和网络表。
原理图是设计PCB板的前提，而网络表是连接原理图和PCB板图的桥梁，所以在绘制PCB电路板之前一定要先得到正确的原理图和网络表。
2.确定元件封装。
要完成从原理图到PCB的转换，只有各个元器件对象的连接关系是不够的，还必须知道每一个元件的封装形式（Footprint）。
Protel99SE 提供了丰富的标准元件库，在导入网络表文件，必须先加载PCB元件封装库，并且要确保所有用到的库都已载入。
3.设置环境参数。
用户可以根据自己的习惯设置环境参数，如栅格大小、光标捕捉大小、公制英制单位的转换以及工作层面的颜色等。
另外，因为PCB板图由很多层构成，所以还需要对PCB板的图层进行设置。
4.规划电路板。
这一步主要是对电路板的各种物理参数进行设置，包括电路板是采用双层板还是多层板，电路板的形状、尺寸，电路板的安装方式，在需要放置固定孔的地方放上适当大小的焊盘，以及在禁止布线层上绘制PCB板的外形轮廓等等。
5.导入网络表。
网络表中包含了各个元器件的封装形式，以及元件之间的连接关系，因此导入网络表之后就得到了PCB的后续设计的基础。
6.元件的布局。
应当从机械结构、散热、电磁干扰、将来布线的方便性等各方面综合考虑。
先布置与机械尺寸有关的器件并锁定这些器件，然后布置较大的、占用空间较多的器件和电路的核心元件，最后布置外围的小元件。
7.制订详细的布线规则。
布线规则包括走线间距、各种线宽、过孔的大小、布线的拓扑结构等，这些规则需要根据所设计的电路板的实际情况进行设置。
另。
