合宁客运专线现场胶接绝缘接头技术研究
胶接绝缘接头作业指导书
胶接绝缘接头作业指导书摘要：一、引言二、胶接绝缘接头的概念与分类三、胶接绝缘接头的作用与应用范围四、胶接绝缘接头的制作流程五、胶接绝缘接头的质量检测六、胶接绝缘接头的使用与维护七、总结正文：一、引言随着我国经济的快速发展，胶接绝缘接头作为一种重要的连接器件，在各行各业中得到了广泛的应用。
为了确保胶接绝缘接头的质量和使用效果，本文将为大家详细介绍胶接绝缘接头的相关知识，包括概念与分类、作用与应用范围、制作流程、质量检测、使用与维护等方面的内容。
二、胶接绝缘接头的概念与分类胶接绝缘接头，顾名思义，是指采用胶接技术实现电气绝缘连接的器件。
根据其结构和功能的不同，胶接绝缘接头可分为以下几类：1.平行式胶接绝缘接头2.直角式胶接绝缘接头3.异型胶接绝缘接头4.柔性胶接绝缘接头三、胶接绝缘接头的作用与应用范围胶接绝缘接头的主要作用是在电气设备中实现可靠的绝缘连接，防止电流泄漏和短路事故的发生。
其广泛应用于以下领域：1.电力系统2.通信系统3.铁路信号系统4.家用电器5.汽车电子四、胶接绝缘接头的制作流程胶接绝缘接头的制作流程主要包括以下几个步骤：1.准备材料：选择合适的导线和绝缘材料，确保其电气性能和机械强度满足设计要求。
2.剥线：使用剥线钳将导线的绝缘层剥去，露出裸露的导体。
3.测量尺寸：根据设计图纸，测量接头的长度、宽度等尺寸，保证接头的尺寸与设计一致。
4.涂胶：在剥去绝缘层的导线上涂抹适量的胶水，确保涂胶均匀。
5.粘接：将涂抹胶水的导线放入接头模具中，使其与绝缘材料粘接在一起。
6.固化：将粘接好的接头放入固化炉中，进行一定时间的加热固化，以提高接头的绝缘性能。
7.检测：对制作好的胶接绝缘接头进行质量检测，确保其符合设计要求。
五、胶接绝缘接头的质量检测胶接绝缘接头的质量检测主要包括以下几个方面：1.绝缘电阻：检测接头的绝缘电阻值，确保其不低于设计要求。
2.抗拉强度：检测接头的抗拉强度，确保其能承受一定的机械应力。
钢轨现场胶接绝缘接头施工技术总结

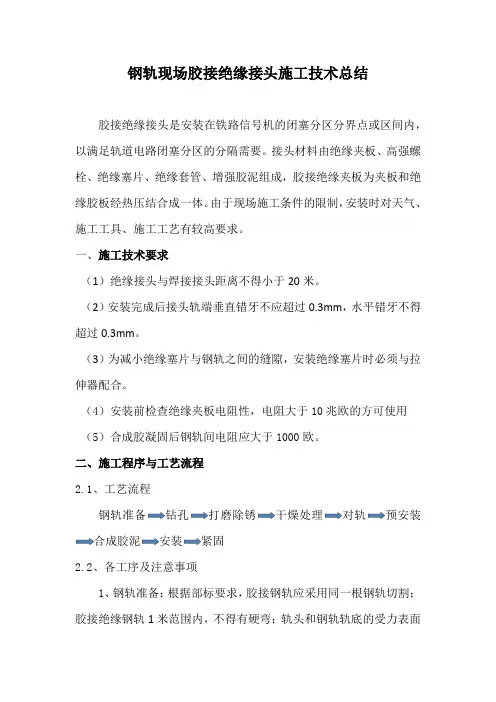

钢轨现场胶接绝缘接头施工技术总结胶接绝缘接头是安装在铁路信号机的闭塞分区分界点或区间内，以满足轨道电路闭塞分区的分隔需要。
接头材料由绝缘夹板、高强螺栓、绝缘塞片、绝缘套管、增强胶泥组成，胶接绝缘夹板为夹板和绝缘胶板经热压结合成一体。
由于现场施工条件的限制，安装时对天气、施工工具、施工工艺有较高要求。
一、施工技术要求（1）绝缘接头与焊接接头距离不得小于20米。
（2）安装完成后接头轨端垂直错牙不应超过0.3mm，水平错牙不得超过0.3mm。
（3）为减小绝缘塞片与钢轨之间的缝隙，安装绝缘塞片时必须与拉伸器配合。
（4）安装前检查绝缘夹板电阻性，电阻大于10兆欧的方可使用（5）合成胶凝固后钢轨间电阻应大于1000欧。
二、施工程序与工艺流程2.1、工艺流程钢轨准备钻孔打磨除锈干燥处理对轨预安装合成胶泥安装紧固2.2、各工序及注意事项1、钢轨准备：根据部标要求，胶接钢轨应采用同一根钢轨切割；胶接绝缘钢轨1米范围内，不得有硬弯；轨头和钢轨轨底的受力表面不得有伤损；对于再用钢轨需对其端部超声波检查，确保内部无裂纹。
2、绝缘缝切割:切割绝缘缝时尽量使用一张锯轨片，断面平直度要求在0.5mm范围内。
轨底毛刺用角磨机打磨平顺，防止夹破塞片。
绝缘缝切割3、钻孔：使用Φ31mm空心钻头对接头二侧钻孔。
钻孔后用直尺测量孔距，不合格的可重钻。
4、打磨除锈：用直砂机、角磨机将绝缘缝二端钢轨轨腰、轨底角各打磨60cm，要求打磨后钢轨具有金属光泽。
打磨后必须将铁屑清理干净，以便上胶。
钢轨端头应倒角1mm×45°。
安装绝缘塞片时，塞片与钢轨顶面平齐。
钢轨有油迹的用四氯化碳清洗。
清洗钢轨钻孔、打磨、清洗、安装塞片后5、干燥处理：如阴雨天或阴天须用汽油喷灯或丙烷气体烘烤钢轨和绝缘夹板，去除附着水分。
雨天需准备遮雨棚。
6、对轨：用一米直尺检查平直度，用钢楔子调整钢轨。
调直后平直度满足如下要求：轨顶0～0.3mm,严禁低凹，侧面工作边±0.3mm。
现场胶接绝缘接头安装作业指南(2016)
现场胶接绝缘接头安装作业指南(2016)现场胶接绝缘接头安装作业指南瓦房店正通铁路器材制造有限公司2016年5月编制现场胶接绝缘接头安装作业指南一、现场胶接绝缘接头材料：1、产品组件：胶接绝缘夹板（∮33孔）2块，绝缘端板1块，绝缘套管6个，12.9S级高强度大六头角螺栓6套，胶粘剂（A、B 胶）1套。
2、配备的小材料：手套、白布、毛刷、砂布、口罩、油灰刀。
二、现场胶粘钢轨接头的产品力求达到良好质量，胶粘作业过程必须做到“一干、二净、三准确”：一干——胶粘时的环境、所用材料、机具设备保持干燥；二净——胶粘物表面保持干净,油污、酸、碱及各种氧化物影响胶粘物表面的湿润性和液态胶与固体胶粘物的亲和性，也影响胶粘剂在胶粘物表面均匀铺展；三准确——固化温度、固化时间以及通过紧固螺栓对夹板和钢轨施加的压力准确。
三、现场胶接绝缘接头可在-40℃～+65℃气候条件下使用。
四、胶粘钢轨要求：1、钢轨型式尺寸、允许偏差、技术要求应符合TB/T2344的规定。
2、有伤钢轨、高低错牙或螺孔间距超过0.5mm的钢轨、相邻钢轨的轨腰厚度绝对差大于0.6mm，轨端不密贴的钢轨，不经整修或锯切不得胶粘。
3、钢轨胶接端及螺栓孔应倒棱，倒棱尺寸1mm～2mm，倒角45º。
4、钢轨胶接端的端面垂直度偏差及水平偏差不超过0.15 mm。
5、钢轨轨端、螺栓孔、钢轨胶接面应打磨去毛刺，手感光滑，胶接范围内钢轨侧面炉号等字样应打磨平整。
6、应检查钢轨的螺栓孔间距，若检查发现间距有偏差，则应用电磨头扩孔，保证螺栓能自由穿入。
用轨端打磨机打磨钢轨的端面，要求平整，并从轨头向轨底偏斜0.10mm～0.15 mm（打磨量中和轴以下略多于以上），使对轨起拱后，两钢轨端面恰能密贴，不允许将无法密贴又不作整治的钢轨用于胶粘。
五、按设计规定的锁定轨温放散钢轨内残存温度力。
调整轨缝，钢轨胶粘冻结接头倒棱后挤严轨缝，钢轨胶接绝缘接头倒棱后加设6 mm或8mm绝缘端板，无论轨缝挤严或加设端板均用液压钢轨拉伸器适当加压，不留间隙。
胶接绝缘接头作业指导书
胶接绝缘接头作业指导书一、胶接绝缘接头的定义和作用1.胶接绝缘接头是一种用于连接和绝缘电缆的设备，主要用于保护电缆的接头部分免受外界环境的损害。
2.胶接绝缘接头的作用是确保电缆接头的可靠性和安全性，防止电缆的漏电和短路等问题。
二、胶接绝缘接头的工具和材料准备1.工具准备：–切割工具：切割电缆和绝缘材料所需。
–砂纸：用于清洁电缆和绝缘材料表面。
–清洁剂：用于清洁电缆和绝缘材料表面。
–刷子：用于涂抹胶水和清洁表面。
–电热枪：用于加热胶水和绝缘材料。
–测量工具：用于测量电缆和绝缘材料的长度和直径。
2.材料准备：–胶水：用于粘合电缆和绝缘材料。
–绝缘材料：用于包裹电缆接头，提供绝缘保护。
–绝缘套管：用于覆盖电缆接头，增加绝缘强度。
–绝缘胶带：用于固定绝缘材料和绝缘套管。
–导电胶：用于提高电缆接头的导电性能。
三、胶接绝缘接头的操作步骤1.准备工作：–将电缆和绝缘材料切割成所需的长度。
–使用砂纸和清洁剂清洁电缆和绝缘材料表面。
–使用刷子涂抹胶水在电缆和绝缘材料表面。
2.进行胶接：–将涂抹了胶水的绝缘材料缠绕在电缆的接头部分。
–使用电热枪加热胶水和绝缘材料，使其粘合在一起。
–确保胶水和绝缘材料充分粘合，没有松动或空隙。
3.完成胶接：–将绝缘套管套在电缆接头上，增加绝缘强度。
–使用绝缘胶带固定绝缘材料和绝缘套管。
–检查胶接绝缘接头是否牢固，没有松动或损坏。
四、胶接绝缘接头的注意事项1.操作时要注意安全，避免触电和烫伤等事故。
2.确保电缆和绝缘材料表面清洁，以确保胶水的粘合性能。
3.控制加热温度，避免过热导致胶水和绝缘材料的损坏。
4.检查胶接绝缘接头是否牢固和完整，避免电缆的漏电和短路问题。
五、胶接绝缘接头的维护和保养1.定期检查胶接绝缘接头的状态，如有松动或损坏，及时修复或更换。
2.清洁胶接绝缘接头，保持其表面清洁和干燥。
3.避免电缆接头受到外界环境的损害，如水、灰尘和化学物质等。
4.定期测试电缆接头的导电性能和绝缘强度，确保其正常工作。
铁路线路工胶接绝缘接头作业指导书
铁路线路工胶接绝缘接头作业指导书一、劳动组织及机具材料1、劳动组织除施工防护外，胶接绝缘接头作业共计需要5人。
2、机具材料（表1—23）表1—23 胶接绝缘接头作业机具材料序号名称单位规格数量备注1 拉轨器台 12 活口扳手把 23 丁字扳手把 24 扭力扳手把 15 起道机台 16 捣镐把 17 轨距尺把 18 手提砂轮机台 19 大撬棍把 110 道钉锤把 111 短路铜线把 112 倒棱器把 113 角磨机把 114 轨温计只 115盒装绝缘夹板及粘接胶套 1二、作业程序1、准备作业（1）提前联系电务配合施工。
（2）提前锁定两端各15m线路。
（3）调整扭力扳手扭矩，60kg/m轨螺栓扭矩1200N·m；50kg/m轨螺栓扭矩1100N·m。
2、基本作业（1）拆除接头螺栓，卸下旧夹板，检查轨腹、轨端及螺栓孔有无伤损。
（2）调整轨缝，保持绝缘轨缝6～8mm。
（3）胶接绝缘夹板及绝缘套管对位试穿，6个螺栓全部顺利通过后，进行下步作业。
（4）钢轨除锈：用角磨机和砂布对轨腰及1∶3斜面除锈；用板锉和角磨机打磨轨端并倒角；用砂布将夹板内侧面及1∶3斜面防锈胶打掉；用毛刷、棉纱扫去灰尘。
（5）调胶：在调胶板上1∶1比例调胶；将胶均匀涂在夹板内侧；在夹板上下1∶3斜面上均匀涂抹。
从调胶到拧紧螺母不超过10min。
（6）安装夹板：放入轨端绝缘板；用对位棒将夹板挑入轨腰；将带绝缘套管的螺栓交叉穿入螺栓孔，带上垫圈，拧上螺母。
（7）上紧接头螺栓：用活口扳手按2号、5号、1号、3号、4号、6号顺序复紧螺栓；用扭力扳手拧紧两遍，并使扭力扳手发出声响。
3、整理作业：回收旧料，集中堆码。
三、技术标准1、安装前，几何尺寸符合维修验收标准，轨枕位置及间距符合规定，且无暗坑、空吊板。
2、钢轨状态良好，接头无伤损、低塌、鞍磨、掉块、肥边，接头错牙不大于1mm。
3、60kg/m钢轨螺栓扭矩应达到1200N·m；50kg/m钢轨螺栓扭矩应达到1100N·m。
现场钢轨胶结绝缘施工工艺及常见质量缺陷预防措施
现场钢轨胶结绝缘施工工艺及常见质量缺陷预防措施【摘要】本文根据广深港客运专线广深段实际施工，阐述了现场钢轨胶结绝缘接头施工工艺及施工中容易出现的质量缺陷及预防措施。
【关键词】绝缘接头；施工工艺；缺陷；防止措施1. 钢轨胶结绝缘施工工艺现场钢轨胶结绝缘施工工艺流程：施工准备→锯轨→钢轨打眼→钢轨打磨除锈→干燥处理→对轨→夹板预安装→搅涂胶剂→夹板安装→螺栓紧固→收边、检查。
2. 钢轨胶结绝缘施工关键技术2.1 施工准备。
（1）在线路铺设完成应力放散及初次精调后进行现场交接绝缘接头施工。
（2）胶结绝缘接头施工需在钢轨锁定轨温内进行。
（3）检查钢轨类型是否正确，有无轨端低塌、轨头剥离、掉块或锈蚀严重等现象。
（4）根据信号专业图纸确定胶结绝缘接头位置。
2.2 锯轨。
（1）锯轨时应保证锯轨温度与锁定轨温不大于5℃。
（2）锯轨时应尽量保证轨缝位于2根枕木正中间。
（3）锯轨时断面不垂直度不得大于0.15mm，必要时采用钢轨端磨机进行断面打磨。
2.3 钢轨打眼。
（1）先将钻眼机定位卡安放在轨顶，在轨端位置打入钢楔固定，钻眼机以定位卡为依据在轨腰钻眼。
（2）在钻眼过程中，用压力水壶持续给钻头供水冷却，降低其磨耗速度。
（3）钻孔孔径为31mm，绝缘塞片厚6mm，则距轨端最近的钻孔中心距离轨端的距离应为76mm，其余钻孔距离轨端的距离可据上图依次类推，钻眼完成后此检测孔位的准确性。
（4）钢轨螺栓孔尺寸允许偏差：直径±0.5mm；位置±0.5mm。
2.4 钢轨打磨除锈。
（1）钻孔完成后，用倒角器或棒式打磨机将孔位处的毛边磨除，倒角尺寸不大于1mm×45°，断面处的轨顶需进行打磨倒角以出去锯切产生的毛边，倒角尺寸不大于1mm×45°。
（2）用手砂轮对距轨端前后各50cm范围内的绝缘夹板接触面进行打磨除锈，打磨时磨片微微平贴钢轨，以保证打磨均匀而不损伤钢轨本体。
2.5 干燥处理。
2-QC(桥上电气化接触网锚拴预埋精度)
2、成员概况表 成员概况表
小组名称 课题名称 小组成立时间 2007年3月 序号 1 2 3 4 5 6 7 8 9 10 姓名 鲁和友 刘武生 周练兵 王相超 何宏盛 陈正平 王淑敏 蒿宏举 鲁旭东 徐道海 年龄 35 36 28 35 28 41 27 31 25 42 桥上电气化接触网锚拴预埋精度控制QC小组 桥上电气化接触网锚拴预埋精度控制 小组人数 10人 性别 男 男 男 男 男 男 女 男 男 男 注册号 职称 高 工 高 工 工程师 工程师 助理工程师 高级技师 助理工程师 经济师 助理工程师 施工员 课题活动时间 学历 本科 本科 本科 专科 本科 高中 专科 专科 本科 高中 组内职务 QC教育T 顾问 组长 副组长 组员 组员 组员 组员 组员 组员 组员 72 72 48 60 48 48 36 36 36 36 HN2007-03 2007.3.10 -2007.7.10
二、QC小组简介 QC小组简介
1、小组概况
锚拴预埋允许误差为+2mm， 锚拴预埋允许误差为+2mm，为严格控制桥上电气化接触 网锚拴预埋精度，确保桥梁施工质量，我们于2007年 网锚拴预埋精度，确保桥梁施工质量，我们于2007年3月成 2007 立了合宁I标桥上电气化接触网锚拴预埋精度控制QC小组， 立了合宁I标桥上电气化接触网锚拴预埋精度控制QC小组， QC小组 小组成员共10名 其中有4人掌握36小时以上TQM教学大纲 小组成员共10名，其中有4人掌握36小时以上TQM教学大纲 10 36小时以上TQM 要求的知识； 人掌握48小时以上TQM教学大纲要求的知识。 要求的知识；6人掌握48小时以上TQM教学大纲要求的知识。 48小时以上TQM教学大纲要求的知识
序号 1 2 3 4 检查项目 水平位置偏差 外露部分倾斜 外露长度不一致 轴丝长度不标准 频数 （处） 35 22 15 8 累计 35 57 72 80 频率% 频率% 43.8 27.5 18.7 10.0 累计频率% 累计频率% 43.8 71.3 90.0 100
胶接绝缘接头作业指导书
胶接绝缘接头作业指导书摘要：一、前言1.1 编写目的1.2 适用范围1.3 引用文件二、工作准备2.1 工具准备2.2 材料准备2.3 安全防护三、操作步骤3.1 接头的检查3.2 接头的处理3.3 涂胶3.4 粘接3.5 固化3.6 检查粘接质量四、注意事项4.1 操作过程中的注意事项4.2 粘接后的保养注意事项五、结束语5.1 工作总结5.2 文件存档正文：一、前言1.1 编写目的本指导书旨在规范胶接绝缘接头的操作流程，确保接头的质量和使用安全。
1.2 适用范围本指导书适用于我公司所有涉及胶接绝缘接头作业的员工。
1.3 引用文件本指导书引用了《胶接绝缘接头技术规程》等相关文件。
二、工作准备2.1 工具准备操作前应准备好所需的工具，如胶枪、刮刀、尺子等。
2.2 材料准备准备好所需的胶水、绝缘材料等。
2.3 安全防护操作过程中应佩戴好防护手套、口罩等安全防护用品。
三、操作步骤3.1 接头的检查接头应检查是否完好，表面应干净无尘。
3.2 接头的处理接头表面应进行打磨处理，以增加胶水的粘接力。
3.3 涂胶使用胶枪将胶水均匀涂在接头表面。
3.4 粘接将绝缘材料贴在涂有胶水的接头表面，并压实。
3.5 固化将粘接好的接头放置在通风干燥处，等待胶水固化。
3.6 检查粘接质量胶水固化后，检查接头粘接质量是否符合要求。
四、注意事项4.1 操作过程中的注意事项操作过程中应严格按照操作步骤进行，注意安全防护。
4.2 粘接后的保养注意事项粘接后，接头应在一定时间内避免受潮、高温等影响。
五、结束语5.1 工作总结本指导书总结了胶接绝缘接头的操作流程，希望对员工有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
采用 改性 环 氧 胶粘 剂 预制 成槽 形 胶 板 。
该胶 板 采用 浸过胶 的玻 璃纤 维 布 ，经 过
预 固化 压制 而成 。使用 时加 热到 一定 温 度 即溶化 ，固化后 将钢 夹板 与槽形 钢 板
技 术标 准 ，尚不 能达 到在 ２ ０ ｍ ｈ线 路 部 位一・ ，承 受列 车通 过时 作用 在其 上 粘在 一起 。槽 彤钢 板 与钢轨 接触 及绝缘 ５ｋ ／ 样 胶层 与钢 轨接 触相 比，产生 的摩擦 阻 力 上使 用 的技 术要求 。【 此研 究 开发满 足 的垂 直 冲击 和横 向 冲击 。也 就是 在荷 载 大 １ 会更 大 。绝 缘 夹板 中 的绝缘 胶层 和轨端 ２０ ｍｈ线路 使 用 的 胶 接 绝 缘 接 头 ， ５ｋ ／ 适 作用 下 ，接 头 范围 内钢 轨绕 曲 的形状 和
现场 组 装时 ， 形钢 板与 钢轨 接触 ， 槽
员 的欢 迎 。 随着 列 年运行 速度 的提 高 ， ５ Ｍｎ； 但 ０ 用万 用表测 量 护板 和钢 夹板 之 间 绝缘 层 保证 了钢 夹板 与槽 形钢 板间 的绝 缘 ，从 而实 现钢夹 板 与钢 轨的绝 缘 。 同 对胶接 绝缘 接 头质量 要 求越来 越 高 。 潮 湿状 态下 的 电阻值 ， 于 ２ ０ １。 大 ０ ０２ 时 ， 形钢 板 可保护 绝缘 胶层 ， 其在运 槽 使 钢轨 现场 胶接 绝缘 接 头是兀 缝线 路 １２设 计原 则 ． 输 和安装 过 程 中不 致 被损坏 。绝缘 胶层 的重要 组成 部分 ， 求 它 的整体性 强 ， 要 使 接 头 是轨 道 结 构 的 薄 弱环 节 之 一。
上海铁 道 科技 ２ １ ０ ０年 第 １期
８ １
合宁客 运毫线 坝１ 胶接绝缘接头技求研 究 历
段金超
合 宁铁路有 限公 司
摘
要 合宁线研制的新型胶接绝缘接
于 目前 国 内外 同类产 品 。
度 螺栓 、 缘端 片 、 套 管在现 场 用常 绝 绝缘
温 化 胶与 钢轨组 装 、胶接 在 一起 的 Ｈ
Ｊ ．．
一
、
ｐ
板安装 完 毕 ，螺 栓按 规 定的扭 距 和顺 序
１
、
、
合 宁铁路 于 ２０ 年 ７月 开 Ｉ 设 ， 拧 紧后 ， ０５ 建 由于复合 胶粘 剂 的压敏 作用 ， 作
２０ ０ ６年 】 ０月开 始铺 轨 ，０ ７年 １ 完 业 完毕 ，胶 接接 头就 能产 生最 终强 度 的 ２０ ０月
胶接 绝缘 接 头是 钢轨 、夹 板 、胶粘 剂 、金 属与 非金 属组 成 的一 个不均 匀整
体 ， 受外 力 作用 时 ， 力分 布 很复 杂 。 在 应
考 验 ，技 术 指 标 符 合 铁 道 部 标 准 （ Ｂ 穿 。 Ｔ／
ａ ０ ： 成 全线 无 缝 线 路 和高 速 道 岔铺 轨 任 务： ６ ％ ，５ ｉ 达 到 ９ ％以 Ｊ 的 最 终 强 ０ ４ ｒ ｎ后｝、 一 ． Nhomakorabea一
／
＼、
。 ｔ
…
＝ ＃
．
其 中 ，现 场胶 接绝 缘接 头 由于其 整体 性 度 。复 合绝 缘夹 板 ｆ 厂 均需进 行 电气绝 ｂ
板 、绝 缘 胶层 和槽 形钢 板在 工厂加 热 固 化粘 接 存一起 的绝 缘结 构 。
、
，
线 路提供 了技 术保 障 。
１１技 术指 标 ．
关键 词 客运 专线 现场胶接 绝缘接 头
技 术研 究
合宁 客运专 线现 场胶 接绝 缘接 头 的 整 体剪 切强度 不小 于 ３５ｋ 。 ２０ Ｎ 当绝缘 夹
（ 在温 度 力的作 用下 ，胶 接接 头 的 ２ ）
合 宁线 客运 专线 实施 时 ，通过 重 新 轨缝没 有 变化 ，或变 形控 制在 允许 的微 设计 和工 艺 改进 并 完 善 ， 好 地 解 决 了 变形之 内 ， 头能 够可 靠传 温度 力。 较 ’ 接 高 速 客 运 专 线 现 场 胶 接 绝 缘 接 头 存 在 （） 接 接 头 必 须 可 靠 绝 缘 和 耐 高 ３胶 的技 术难题 。研 制 的新 型胶 接绝缘 接 头 压 ，能 够满 足轨 道 电路在 接头 处 的绝缘 已通 过 了 实 验 室 检 验 和 现 场 实 际 运 营 需 要和 抗 电气化 区段 高 压 回流 引起 的击
用 寿命 长 ， 绝缘 性能 稳定 ， 而 确保 列年 在采 用 现场 胶接绝 缘接 头后 ，能 使超 长 从 运 行安 全和 平稳 。 目前 内使 用 的胶接 无缝 线路 的接 头减 少 到最低 限度 。理 想
绝 缘 （ 括德 罔施 密 特 ＭＴ胶 接 绝缘 ｊ 包 接 的胶绝 缘 接 头应 能满足 如下 几个 要求 ： 头 ，其 强度 基本满 足 １０ ｍ ｈ及以下 的 ６ｋ ／ （） １在接 头 范 围内 ，钢轨 应能 象其 它
应 客 运 专 线 铁 路 建设 和 铁 路 提 速 的 需 大小 与其 它部位 相 同 。
绝 缘 片及绝 缘 套管 共 同形成 了钢轨 与钢
轨之 间 、 钢轨 钢 夹板 和螺 栓 间的绝缘 。
１ 力学 － 分析 ． ４ 眭能
１． ． １轨 道 受 力 分析 ４
求 是非 常必要 的 。
头， 其设 计和整 体性 能通过 了实验 室检 验
和 现场 实际运 营考 验 ， 我 国铁路 提 速 为在
２ ０ ｍｈ以上 区段和客 运 专线上铺 设无缝 ０ｋ ｔ
１ 现场胶 接绝 缘接 头设 计 原则 和力 学性 型结 卡 （ 勾 见图 １。其 中绝 缘 夹板 是 由钢夹 ） 能分 析
好、 接头 阻 力大 、 用寿 命 长 、 输方 便 、 缘 性 能测 试 。 １０ Ｖ兆 欧表 测 量护 板 和 使 运 ００
。
兰蘩薹 差薹薹塞三
图 １ 胶 接 绝缘 接 头 Ｈ 型 结 构 图
施上灵 活 简便 、 成本低 ， 深受 现场施 人 钢 夹 板 问 干 燥 状 态 下 的 电 阻 值 大 于
