多功能电能表现场校验仪的常见故障及处理方法
多功能电能表检定中常见问题分析与解决方法
工业技术科技创新导报 Science and Technology Innovation Herald68我们的生活离不开电能，所以，必须要加强对电能使用的重视，并且还要响应我国所提出的节能口号，减少对电能的损耗，因此这就需要我们做好检定电流表的工作，以确保检定结果更加地准确。
对此，笔者重点分析了检定电能表工作中经常出现的一些问题以及解决方法，详细内容如下所述。
1 多功能电能表检定中常见问题分析1.1 检定装置电压、电流发生报警其一，检查装置电源处开关状态；其二，对装置急停开关进行检查。
如果开关处于按下的状态，装置就不能开启，当弹出后便可以启动电源。
在出现电压报警时，首先要对表计的接线情况进行检查，检查电压线有没有接到电流端子上[1]。
假如接线没有错误，要把装置设为不挂表情况，之后在确定输出未发生错误时，便可以判定是被检表的内部出现了故障，这时就可以将电表接线的一部分去掉，然后再重新输出，并查看有无报警情况。
假如不报警，要直接对故障表进行查看；假如报警，就要将表量适当减少，如果在处理之后依旧报警，便要持续减少，直到找出故障为止。
笔者公司一直应用压接式进行电流接线，当表计上架之后就要紧固所有的螺丝。
如果有电流端子之上的螺丝有没有拧紧的情况，就会出现电流回路出现开路的情况，进而引发装置报警。
假如电流回路中承载了较大的负荷，也会出现电流报警情况。
如果确定接线正确，且短路时依旧可以正常输出电流，此时便需要考虑是不是电能表内部出现了故障，应用排查法找出故障。
1.2 检定装置开启无法正常进行其一，查看装置的电源开关有没有闭合；其二，对装置的急停开关进行检查，看其有没有被按下。
譬如：笔者公司使用的电能表中安装在检定装置之上的急停开关，当紧急事故发生时，就能够及时把电源切断。
当再按下急停开关以后，检定装置开启将无法正常进行。
1.3 被检电能表的误差不显示或不正常显示(1)被检电能表的误差不显示。
其一，查看装置之上的脉冲输出线有没有与输出端子相接。
电能表校验中遇到的问题及解决方法
电能表校验中遇到的问题及解决方法电能表是用来测量电力消耗的一种仪表，它在各种场合都有着重要的作用。
为了保证电能表的准确性和稳定性，需要定期进行校验。
在电能表校验的过程中，可能会遇到一些问题，本文将结合实际经验，针对电能表校验中常见的问题进行分析，并提出解决方法。
一、电能表校验中常见的问题1. 电能表读数不稳定在进行电能表校验时，有时会发现电能表的读数不稳定，可能会出现跳变或波动的情况。
这会让人产生怀疑，怀疑是仪表故障还是外部环境干扰。
2. 标准表与待校表读数偏差大在电能表校验过程中，通常会使用标准表和待校表进行比对。
有时会发现两者之间的读数偏差较大，这可能会引起误判，影响对电能表准确性的评估。
3. 校验设备故障校验设备是进行电能表校验的重要工具，如果校验设备出现故障，就会影响校验的正常进行。
这需要及时解决，以免延误校验工作。
4. 环境影响电能表校验需要在特定的环境条件下进行，如温度、湿度等因素会对校验结果产生影响。
如果环境条件不符合要求，就会影响校验的准确性。
5. 校验工作人员技术不过关电能表校验需要经过专门培训的工作人员进行操作，如果校验工作人员技术不过关，就会影响校验的准确性和效率。
二、解决方法对于电能表读数不稳定的问题，首先需要检查仪表本身是否存在故障。
如果确定是仪表故障，需要及时进行修理或更换。
如果确定是外部环境干扰导致的，可以采取隔离措施，如加装屏蔽罩或隔离墙，从而减少外部影响。
标准表与待校表读数偏差大的情况，可能是由于标准表或待校表本身存在问题，也可能是由于测量环境或测量操作不当所致。
建议对标准表和待校表进行定期检测和校准，确保其准确性。
在进行校验时，要严格按照操作规程进行，确保测量环境符合要求，以减少误差。
环境因素对校验结果有较大影响，因此需要在合适的环境条件下进行校验。
对于温度、湿度等因素，要选择合适的校验时间和地点，确保环境条件符合要求。
如果环境条件不稳定，可以采取相应的措施进行调节，如使用空调、加湿器等设备进行调节，以提高校验的准确性。
最新多功能电能表现场校验仪说明书
多功能电能表现场校验仪说明书目录一、概述 1二、主要功能和特点2三、技术指标 2四、面板说明 3五、操作使用方法 41、开机 42、接线方法43、设置常数及方式54、电参数测量 55、CT变比的测量66、查线（错误接线识别） 67、电能表校验88、存贮和查询119、液晶屏对比度的调节12六、电能基本误差的校准12七、常见故障及处理方法12八、附件13九、附录141、钳形电流互感器的使用方法142、光电采样器的使用方法143、电子表脉冲采样线的使用方法14一、概述尊敬的用户，非常欢迎您选购我们为您生产的JYM-3型多功能电能表现场校验仪，该现场校验仪是专门为现场校验单、三相有功和无功感应式和电子式电能表以及其它多种电工仪表而设计开发的一款便携式设备。
该设备应用高精度采样技术，并结合最新数字信号处理方法，为现场校验电能表和其它多种电工仪表提供了一套方便高效的解决方案。
我们相信您会对使用这款便携式设备感到十分满意的。
在使用该设备之前，请详细阅读本使用说明书。
以下是使用该设备时的注意事项：1、设备通电使用前，应保证可靠接地。
2、设备通电使用前，应确认面板上的Ua/外部供电电源选择开关是处于哪种状态：该开关按下即选择了通过Ua与U0提供设备工作电源，供电范围为AC80V-400V，该状态下，严禁把电源线插入外220V插座。
该开关浮起（同时指示灯亮）即选择了通过外220V 插座提供设备工作电源，供电范围为AC220V±10%。
3、严禁在设备通电工作状态下反复按动Ua/外部供电电源选择开关。
4、严禁在设备通电工作状态下用手去触摸面板上的各端子。
5、正确连接测试导线，正确设置电流输入方式，输入相应量限内的电流和电压量。
切记电流输入值不得超过所选端子额定值的120%。
6、钳形电流互感器在使用过程中应轻拿轻放，必须保持钳口铁芯端面清洁，不得有任何异物。
钳口端面可用干绸布擦拭（严禁沾酒精和水），擦拭过程中应保持铁芯端面光洁度。

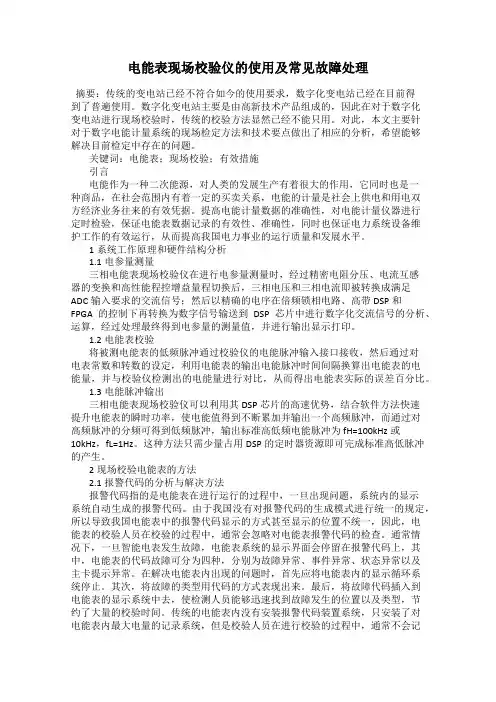

电能表现场校验仪的使用及常见故障处理
电能表现场校验仪的使用及常见故障处理摘要：传统的变电站已经不符合如今的使用要求，数字化变电站已经在目前得到了普遍使用。
数字化变电站主要是由高新技术产品组成的，因此在对于数字化变电站进行现场校验时，传统的校验方法显然已经不能只用。
对此，本文主要针对于数字电能计量系统的现场检定方法和技术要点做出了相应的分析，希望能够解决目前检定中存在的问题。
关键词：电能表；现场校验；有效措施引言电能作为一种二次能源，对人类的发展生产有着很大的作用，它同时也是一种商品，在社会范围内有着一定的买卖关系，电能的计量是社会上供电和用电双方经济业务往来的有效凭据。
提高电能计量数据的准确性，对电能计量仪器进行定时检验，保证电能表数据记录的有效性、准确性，同时也保证电力系统设备维护工作的有效运行，从而提高我国电力事业的运行质量和发展水平。
1系统工作原理和硬件结构分析1.1电参量测量三相电能表现场校验仪在进行电参量测量时，经过精密电阻分压、电流互感器的变换和高性能程控增益量程切换后，三相电压和三相电流即被转换成满足ADC输入要求的交流信号；然后以精确的电序在倍频锁相电路、高带DSP和FPGA的控制下再转换为数字信号输送到DSP芯片中进行数字化交流信号的分析、运算，经过处理最终得到电参量的测量值，并进行输出显示打印。
1.2电能表校验将被测电能表的低频脉冲通过校验仪的电能脉冲输入接口接收，然后通过对电表常数和转数的设定，利用电能表的输出电能脉冲时间间隔换算出电能表的电能量，并与校验仪检测出的电能量进行对比，从而得出电能表实际的误差百分比。
1.3电能脉冲输出三相电能表现场校验仪可以利用其DSP芯片的高速优势，结合软件方法快速提升电能表的瞬时功率，使电能值得到不断累加并输出一个高频脉冲，而通过对高频脉冲的分频可得到低频脉冲，输出标准高低频电能脉冲为fH=100kHz或10kHz，fL=1Hz。
这种方法只需少量占用DSP的定时器资源即可完成标准高低脉冲的产生。
电能表校验中遇到的问题及解决方法
电能表校验中遇到的问题及解决方法
电能表校验是确保电能表测量准确性和稳定性的一项重要工作，但在实际操作过程中，也会遇到一些常见问题。
以下是一些可能遇到的问题及解决方法。
1. 被测电能表指示值与校验设备示值不一致：
可能的原因包括采样误差、量程不匹配、传感器故障等。
解决方法包括检查传感器和
电路的连接情况，更换传感器或测试设备。
2. 校验设备示值波动较大：
这可能是由于电源电压不稳定、传感器损坏或放置位置不当等原因引起的。
可以尝试
更换电源或调整传感器位置，确保电源稳定和传感器正常工作。
3. 校验结果不稳定：
可能是由于环境温度、湿度等因素的影响导致的。
可以在校验过程中控制环境温度和
湿度，如使用温湿度控制设备。
4. 电能表显示故障：
可能是由于电能表本身故障引起的，可以尝试重新校验或更换电能表。
5. 无法进行远程校验：
可能是由于通信故障、网络问题等原因导致的。
可以检查通信线路、网络连接设备和
设置，确保正常进行远程校验。
电能表校验中常见的问题及解决方法包括检查传感器和电路的连接情况、更换传感器
或测试设备、更换电源或调整传感器位置、控制环境温度和湿度、重新校验或更换电能表、检查通信线路、网络连接设备和设置、检查数据传输设备和通信协议设置等。
通过正确处
理这些问题，可以确保电能表校验的准确性和稳定性。
多功能电能表检定工作异常情况处理
多功能电能表检定工作异常情况处理摘要：通过对电子式多功能电能表的检定过程中常会出现各种异常问题，分析、归纳了电子式多功能电能表检定实践中的常见问题，并对此提出了具体解决办法，有效利用了检定设备资源，提高了检定工作效率。
关键词：多功能电能表；检定；问题；处理引言：电子式多功能电能表检定工作的项目多、时间长、接线复杂，在检定过程中常会出现各种异常情况。
如果不加以分析处理，就直接认定是检定装置出现故障，造成错误判断。
1 检定人员在使用和操作检定软件过程中应注意的问题1.1 熟悉每一个步骤及软件上各个按钮，菜单的使用目的和意义。
1.2 表计挂好后，在软件中输入被检表的参数应做到准确无误、不漏项。
1.3 在升起设备电压、电流之前应养成再次检查软件中设置内容确保安全。
1.4 设备使用过程中要随时观察电脑和设备主台体显示的各部参数状态。
2 对电子式多功能电能表检定前的直观检查2.1 检查接线盒的螺丝，包括辅助端子的螺丝是否齐全，应无缺漏或锈蚀。
2.2 检查是否有绝缘片；2.3 检查接线盒或底盖上明显位置是否有现场接线图，接线图按照要求应该是以十分牢固可靠的方法在明显位置进行标识。
2.4 检查是否有辅助端子的说明标签，标识应清楚明了。
2.5 对于电子式多功能电能表在接线上还应该有该表计实现功能及执行通信规约等具体标识，以便在现场的合理使用。
3 使用多表位按压式三相电能表检定装置时检定人员应注意的问题3.1 挂接表是很重要的环节，一定要保证每一只电能表电流柱头按压到位，使之全部接通，如果按压不到位，柱头与电能表处于似接非接的状态，这种是“软损伤”对于设备和电能表的危害性很大。
3.2 由于三相电能表的接线盒插孔较多，特别是三相四线的电能表，在挂接时一定要找准每个接口的位置，不可出现误接线，损坏设备和表计，虽然检定设备上都有自动报警保护功能，但是对于操作人员来说，这种技术上的错误是很低级不应该出现的。
3.3 装置主台体、标准功率表和电脑，三者之间通讯线进行连接，操作时人员需要耐心的等待，不可一条命令发出执行后接着在发出另一条命令，使鼠标不停地点击命令键，这样会给设备造成负担，长期这样设备将减少使用寿命。
电能表校验中遇到的问题及解决方法
电能表校验中遇到的问题及解决方法电能表校验是电力行业中的重要工作之一，它可以确保电能表的准确性和稳定性，从而保障用户的合法权益和电网的安全运行。
在实际的校验过程中，经常会遇到一些问题，需要及时解决。
本文将探讨电能表校验中可能遇到的问题及其解决方法。
问题一：电能表误差较大在进行电能表校验时，如果发现电能表的误差较大，超出了允许范围，这就需要及时解决。
通常情况下，出现这种问题的原因可能是电能表老化、损坏或者使用不当。
解决方法可以是对电能表进行维修或更换，确保其正常使用。
问题二：电能表存储数据丢失在校验过程中，有时会发现电能表存储的数据丢失，导致无法准确读取其使用情况。
这种问题可能是电能表存储芯片损坏或者操作不当造成的。
解决方法是对电能表的存储芯片进行修复或更换，重新设置其参数，确保能够正常存储数据。
问题五：电能表通讯故障有时候在校验中会发现电能表无法正常与计量系统通讯，这就会导致无法获取电能表的实际使用情况。
这种问题可能是电能表通讯模块损坏或者通讯线路出现故障。
解决方法是对通讯模块进行修复或更换，对通讯线路进行检查和修复，确保电能表能够正常通讯。
问题六：校验设备故障在进行电能表校验时，如果校验设备本身出现故障，就会导致校验数据不准确。
这种问题可能是校验设备内部传感器损坏或程序出现错误。
解决方法是对校验设备的传感器进行修复或更换，对程序进行检查和修复，确保校验设备能够正常运行和准确校验电能表。
问题七：校验过程中环境条件不符合要求电能表校验需要在一定的环境条件下进行，如果环境条件不符合要求，就会影响校验结果的准确性。
解决方法是对校验环境进行调整，确保符合校验要求，以保证校验结果的准确性。
在解决以上问题的过程中，需要重点关注以下几个方面：1. 快速响应：一旦发现问题，就需要及时采取措施进行修复，以避免问题进一步扩大。
2. 安全第一：在进行电能表校验的过程中，需要注意安全，确保在进行修复和更换时不影响用户正常使用，并且不影响电网的安全运行。
三相电能表现场校验仪常见故障及解决方法
三相电能表现场校验仪常见故障及解决方法前言三相电能表现场校验仪是用来校验电能表的一种专用仪器。
其紧要功能是模拟电能表的使用环境，在实际使用过程中，常常会显现各种故障情况。
本文将介绍三相电能表现场校验仪常见故障及解决方法。
故障一：电路板损坏电路板损坏是不可避开的故障现象之一、可能会导致电路板的部分线路短路或者开路，影响仪器的正常使用。
解决方法若干电路板存在损坏情况时，应当将受损电路板下架，检查损坏原因，再用同样型号的电路板进行替换。
在更换电路板时，务必保证连接件的坚固与连接正确。
故障二：显示屏无法显示三相电能表现场校验仪的显示屏无法正常显示，往往由于故障引起。
解决方法首先查看屏幕连接线是否接触良好。
假如连接良好，还需要进行检查是否屏幕损坏，假如是则需要替换显示屏。
对于屏幕连线损坏，需要将连接线重新焊接或者更换，确保连接良好。
故障三：电压测量不精准电能表的电压测量是其最紧要的功能之一，假如电压测量显现不精准的情况，则需要对该仪器进行调整及排出故障。
解决方法应当首先检查仪器的电压传感器，查看其是否能够正常工作。
假如传感器损坏，则需要进行更换。
另外，还需要对仪器进行校准及修正，以确保电压测量精准牢靠。
故障四：电流测量不精准除电压测量外，电能表另一紧要功能就是测量电流。
假如电流测量存在不精准的情况，就需要适时进行处理。
解决方法应当首先检查仪器的电流传感器，查看其是否能够正常工作。
假如传感器损坏，则需要进行更换。
假如传感器正常，但电流测量仍旧不精准，则需要进行校准及修正，以确保电流测量精准牢靠。
故障五：阻抗异常三相电能表现场校验仪的阻抗异常，可能会导致其无法正常工作。
此时，需要适时排出故障。
解决方法应当首先检查仪器的线圈及传感器，查看是否存在损坏。
假如线圈或传感器均正常，则需要进行调整及修正，以确保阻抗正常。
结语三相电能表现场校验仪是一种紧要的电力检测仪器，其在实际使用过程中，可能会显现各种故障情况。
为确保其正常工作，应当适时排出故障，保持其良好的工作状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多功能电能表现场校仪
销售热线：027 - 87492243 / 87497907 / 87455189 E-mail ：whhuatian@ 1 多功能电能表现场校验仪的常见故障及处理方法
1、参数测量时，显示值与实际值相差很大，则应检查接入电压、电流的量程与实际是否相符。
2、测量角度时，显示值与实际值相差很大，而且查线结果与实际不符，则应检查设置的“校验方式”是否为“有功”。
3、液晶屏太暗或太淡，则可以在“操作说明”状态下按上、下、左、右键改变液晶显示屏字符清晰度，详见“液晶屏对比度的调节”。
4、参数测量时，显示的读数不稳，则应检查是否有电压输入，在无电压输入的情况下，测量电流时显示的读数会不稳。
在有电压输入的情况下，显示的读数不稳则是负荷不稳。
5、在校表时，如果校验出来的误差值很大，有以下几种可能的原因：A 、接线错误，相电压与相电流没有一一对应，或者某相功率为负值。
B 、光电采样器误采样(即多采样或少采样),此时需要重新调整光电采样器的位置或灵敏度。
C 、钳形电流互感器铁芯端面太脏造成的采样电流偏小。
D 、钳形电流互感器铁芯端面没有完全闭合。
E 、被校表电表常数输入错误。
F 、被校计量装置的变比输入错误。
G 、现场负荷波动太大。
6、在用Ua 和U0供电情况下校验三相三线3×100V 表时，开机有“嘀”的一声响，但屏幕无显示，可能是接线错误，Ub 必须和U0短接起来。
