适合车间加工的新型立式加工中心
vdl1200立式加工中心
大连机床VDL1200立式加工中心产品型号：VDL-1200一、机床主要性能和特点VDL-1200立式加工中心是大连机床集团公司引进先进技术生产的新一代数控机床，该机床独特的直线滚动导轨副（X、Y轴）加淬火硬轨贴塑导轨副（Z轴）设计，不仅适用于板类、盘类、壳体类、精密零件的加工，而且适用于模具加工。
机床带有ATC交换装置，全防护罩，自动润滑系统、冷却液喷淋系统、自动排屑装置、手动喷枪及便携式手动操作装置（MPG）。
零件一次装夹后可完成铣、镗、钻、扩、铰、攻丝等多工序加工，具有自动化程度高、可靠性强、操作简单、方便、宜人，整体造型美观大方、机电一体化程度高等优点。
二、VDL-1200立式加工中心主要技术规格1.工作台规格（长×宽）mm 1220×6202.工作台最大载重Kg 12003.X坐标行程mm 12004.Y坐标行程mm 6005.Z坐标行程mm 6756.主轴中心线到立柱正面距离mm6607.主轴端面至工作台上平面距离mm 100～7758.X、Y、Z切削速度mm/min1～100009.X、Y、Z快速进给速度m/min 24/24/1810.主轴转速范围r/min 45～600011.主轴锥孔No.5012.主轴功率kW 11/1513.刀库容量24把(刀臂式)14. 刀柄及拉钉BT50/BT50×45°15.刀具最大重量㎏1516.刀具最大直径mm Ø125/Ø250 （邻空）17.换刀时间（刀对刀）S3.518工作台T型槽（槽数×槽宽×槽距）mm 5×18×10019.定位精度mm （国标）0.02020.重复定位精度mm （国标）0.01021.数控系统FANUC 0i-MD22.气源压力MPa 0.5～0.823.机床轮廓尺寸（L×W×H）mm3080×2400×290024.机床重量㎏8000三、机床标准配置1、自动刀具交换系统（ATC）7、地脚螺栓及垫块13、手提吹屑空气枪2、螺旋排屑器8、M30自动断电系统14、主轴气幕防尘系统3、全防护罩9、工具箱15、警示灯4、简易油水分离器10、蓄屑车16、RS-232接口及DNC功能5、自动润滑系统11、工作灯17、电气箱热交换器6、刚性攻牙12、机台清洗水枪18、工件冷却系统。
立式加工中心VDF-850
VDF850立式加工中心售前技术资料目录第一部分VDF-850立式加工中心简介 (3)一、VDF-850主体构成 (3)二、VDF-850主要性能和特点 (3)三、VDF-850立式加工中心主要技术参数 (5)四、VDF-850机床标准配置 (5)五、VDF-850机床选择配置 (6)六、VDF-850立式加工中心主要配套件一览表 (6)七、VDF-850立式加工中心随机附件清单 (7)八、VDF-850立式加工中心随机工具清单 (7)九、VDF-850立式加工中心随机资料清单 (8)十、VDF-850机床工作条件 (8)第二部分机床外观图 (9)第三部分机床安装图 (10)第四部分精度检验标准 (12)第五部分部分标准配置图表 (12)第六部分部分选择配置图表 (13)第一部分VDF-850立式加工中心简介一、VDF-850主体构成二、VDF-850主要性能和特点VDF-850立式加工中心是大连机床集团公司引进先进技术生产的新一代数控机床，该机床独特坚稳持久的刚性结构，经由工程力学的反复仿真与计算，设计坚稳的床身结构，达到刚性倍增而质量精简的工程需求。
全面硬化处理的移动滑轨，搭配精密的研磨加工，组合出令人满意的精度品质。
不仅适用于板类、盘类、壳体类、精密零件的加工，而且适用于模具加工。
机床带有自动刀具交换系统，全封闭式防护罩，自动润滑系统、冷却系统、自动排屑装置、手动喷枪及便携式手动操作装置（MPG）。
零件一次装夹后可完成铣、镗、钻、扩、铰、攻丝等多工序加工，具有自动化程度高、可靠性强、操作简单、方便、宜人，整体造型美观大方、机电一体化程度高等优点。
1、机床底座、立柱、主轴箱体、十字滑台、工作台等基础件全部采用高强度铸铁，组织稳定，永久确保品质。
铸件结构均经过机床动力学分析和有限元分析，合理的结构程度与加强筋的搭配，保证了基础件的高刚性。
宽实的机床底座，箱形腔立柱、负荷全支撑的十字滑台可确保加工时的重负载能力。
JCS018加工中心
机械手的手臂和手爪图例
五、典型部件结构（12）
进给装置（1）
如图所示为工作台的纵向（X向）伺服进给系统，该 系统由脉宽调速直流伺服电动机1驱动，采用无键连 接方式用锁紧环将运动传至十字滑块联轴节2的左连 接件。联轴节的右连接件与滚珠丝杠3用键相连，滚 珠丝杠螺母副采用双螺母（螺母4、7）结构，并采用 垫片消除丝杠与螺母之间的间隙，双螺母安装在螺母 座上，并通过螺母座与工作台连接驱动工作台移动。
五、典型部件结构（11）
机械手结构 （5）
如图所示为机械手抓刀部分的结构，它主要由手臂1和固定其两 端的结构完全相同的两个手爪7组成。手爪上握刀的圆弧部分有 一个锥销6，机械手抓刀时，该锥销插入刀柄的键槽中。当机械 手由原位转75°抓住刀具时，两手爪上的长销8分别被主轴前端 面和刀库上的挡块压下，使轴向开有长槽的活动销5在弹簧2的 作用下右移顶住刀具。机械手拔刀时，长销8与挡块脱离接触， 锁紧销3被弹簧4弹起，使活动销顶住刀具不能后返，这样机械 手在回转180。时，刀具不会被甩出。当机械手上升插刀时，两 长销8又分别被两挡块压下，锁紧销从活动销的孔中退出，松开 刀具，机械于便可反转75°复位。
五、典型部件结构（1）
主轴箱结构
在第三章“数控机床的典型部件”这一章中， 我们从主要构成、刀具自动夹紧机构工作原 理、切屑清除装置和主轴准停装置工作原理 等方面详细地讨论了JCS-018A主轴部件的结 构和实现的功能，这里不再作叙述。
五、典型部件结构（2）
自动换刀装置（ATC）（1）
五、典型部件结构（9）
机械手结构 （3）
抓刀动作结束时，齿条17上的挡环12压下位置开关14， 发出拔刀信号，于是液压缸15的上腔通压力油，活塞 杆推动机械手臂轴16下降拔刀。在轴16下降时，传动 盘10随之下降，其下端的销子8插入连接盘5的销孔中， 连接盘5和其下面的齿轮4也是用螺钉联接的，它们空 套在轴16上。当拔刀动作完成后，轴16上的挡环2压 下位置开关1，发出换刀信号。这时液压缸20的右腔 通压力油，活塞杆推着齿条19向左移动，使齿轮4和 连接盘5转动，通过销子8，由传动盘带动机械手转 180°，交换主轴上和刀库上的刀具位置。
xhk713a型立式加工中心的操作
xhk713a型立式加工中心的操作1. 简介xhk713a型立式加工中心是一种高精度的数控机床，广泛应用于金属零件的精确加工。
本文将介绍xhk713a型立式加工中心的基本操作流程和注意事项。
2. 操作流程步骤一：开机准备1.确保加工中心接通电源并处于正常工作状态。
2.检查冷却液、润滑油等液体的充足，并进行必要的添加。
3.充分清理加工台面和工作区域，确保无杂物。
步骤二：安全操作1.穿戴好个人防护装备，如安全帽、护目镜、手套等。
2.确保加工中心的各个安全装置功能正常，如安全门、急停按钮等。
步骤三：加工准备1.使用合适的切削刀具进行装夹，并确保刀具固定牢固。
2.选择合适的切削参数，如切削速度、进给速度等。
3.根据加工要求进行工件夹持，并确保夹持牢固。
步骤四：程序设置1.使用电脑连接加工中心，并打开相应的控制软件。
2.导入或编写要加工的零件程序，并进行相应的预览和校对。
3.设置加工中心的坐标系和工件坐标系。
4.调整加工中心的工作原点和刀具校准位置。
步骤五：开始加工1.确认加工程序和参数设置无误，并保存相关设置。
2.按下开始按钮，启动加工中心开始自动加工。
3.注意观察加工过程中的运行状态，如切削情况、加工时间等。
步骤六：结束加工1.加工完成后，停止加工中心的运行。
2.停止冷却液和润滑油的供给。
3.清理加工中心的切屑和废料，确保机床的干净整洁。
3. 注意事项1.在操作过程中，严禁将手指、衣物等物品靠近运动部件，以免发生意外。
2.在加工过程中，要经常检查刀具磨损情况，并及时更换或修复。
3.加工中心的运行状态应经常进行监测和记录，以便及时发现和解决问题。
4.及时进行机床的维护保养，包括清洁、润滑、紧固等，以保证机床的正常运行和寿命。
以上就是xhk713a型立式加工中心的操作流程和注意事项。
希望本文对使用者能提供帮助，并确保操作的安全和正确性。

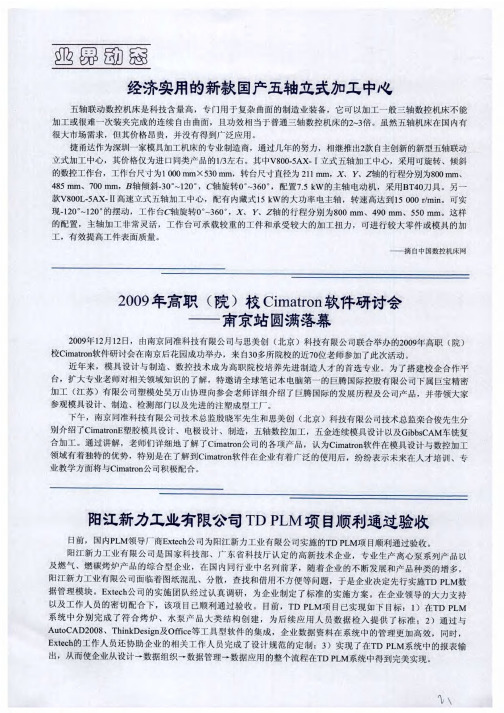

经济实用的新款国产五轴立式加工中心
