材料成型作业
材料成型设备作业
资料：以上海通用雪佛兰科鲁兹车型左前车门金属面板冲压成型为设计对象，年产量24～30万扇，请调研、设计、规划生产该车门所需的材料成型设备、规格、配置、生产线构成，内容翔实、图文参数并茂者为佳。
背景：汽车覆盖件具有尺寸大、相对厚度小、形状复杂等特点，决定了在冲压成形中板料变形的复杂性，变形规律不易被掌握，不能定量地对主要工艺参数和模具参数进行计算，在工程实践中还主要运用经验类比来进行冲压工艺设计。
制造汽车车门内板的大致流程：1、在计算机中用CATIA软件画出三维图形。
2、导出其总装图。
3、利用DYNAFORM软件进行模拟仿真。
4、模具设计和设备选择。
5、冲裁出平行四边形坯料。
6、压力机进行冲压。
7、加工中心及其他设备进行加工。
8、三坐标（检测中心）检测和评估。
9、投入生产使用。
第一章DYNAFORM 仿真在数值模拟过程中，模具、板料等各部件模型被离散化，分为有限个单元，单元用节点连接，单元之问的作用由节点传递，并根据弹塑性及相关理论建立物理方程，通过计算机按照特定算法，求解出各单元成形后的应力及应变等状态，然后建立计算结果的仿真模型，反映板料在成形后的拉裂、起皱等现象及应力应变等情况。
在DYNAFORM的实际应用中，计算结果的仿真模型是确定合理的工艺参数，指导模具设计的依据。
因此，计算结果的准确性是数值模拟技术的首要问题。
而计算结果的准确性主要是由有限元模型的准确性决定的。
有限元建模过程包括选择适当的网格单元对图1拉延成形极限图几何模型进行离散化，以获得有限元网格模型;以合理的方式获得仿真分析中准确的材料参数、摩擦润滑参数、工艺条件和各种约束条件等，建立一个可直接用于仿真计算的完整有限元模型其中，有限元网格质量是决定计算效率和计算精度的主要因素。
网格单元小则结果精确，但单元数目越多计算量越大，浪费计算时间;网格尺寸大则计算量小，但误差较大，不能真实反映模型特征。
在实际应用中，根据模具与板料在数值模拟中的不同特点，板料网格尺寸的大小应在满足精度要求的前提下尽量大，并尽可能采用自适应网格划分。
材料成型工艺基础焊接部分作业题目及答案
1.14熔焊时，如果高温焊接区暴露在空气中，会有什么结果？为保证焊缝质量可采取哪些措施？答：①会使焊接区的液态金属发生剧烈的氧化反应和氮化反应。
熔入熔池的氧化物，冷凝时因固溶度下降而析出，易成为焊缝中的夹杂物。
不熔入液态金属的氧化物，会浮出熔池进入渣中，造成合金元素的烧损。
氮化物与铁形成脆性的Fe4N 化合物，使焊缝塑形与韧性下降。
②保证措施：1）在焊接过程中对熔化金属进行有效地保护，使之与空气隔离。
例气保护、熔渣保护、气渣联合保护。
对于激光焊和电子束焊，还可采用真空保护。
2）对焊接熔池进行脱氧、脱硫、脱磷处理，清除进入熔池中的有害杂质。
3）对焊接金属添合金，以补偿合金元素的烧损。
1.16焊接变形有哪几种基本形式？如何控制和矫正焊接变形？答：①收缩变形、角变形、弯曲变形、扭曲变形和波浪变形。
②控制焊接变形的措施：1）反变形法2）刚性固定法3）强迫冷却法4）采用合理的焊接顺序（先焊接收缩率较大的焊缝，采用对称焊、分段焊）③矫正焊接变形的方法：1）机械矫正2）火焰矫正外1 焊接方法分哪三大类？答：熔焊、压焊、钎焊。
外2 焊接接头的组成？答：焊缝、熔合区和热影响区。
外3焊接接头中力学性能最差的薄弱部位？答：熔合区和过热区。
外4 见第一部分的末页4.3埋弧焊与手弧焊（就是焊条电弧焊）相比有哪些优点？其工艺有何特点？应用有何限制？为什么？①优点：1）生产率高，比焊条电弧焊提高5~10倍2）焊缝质量好，且成形美观3）成本低4）劳动条件好②工艺特点：1）适应性差，通常只适应于水平位置焊接直缝和环缝2）对焊前准备要求严，工件坡口加工要求高，装配间隙要求均匀。
③应用限制主要用于批量生产的厚度范围为6~60mm,焊接时，焊接处应处于水平位置。
因为只有在水平位置，焊剂才能在电弧区堆覆。
4.4说明下列焊丝、焊条牌号的含义?J422 J427 J507 H08 H08MnA①J422就是E4303熔敷金属抗拉强度大于等于420MPa，Ti---Ga型药皮，酸性焊条，电流种类为交流或直流。
工程材料及成型工艺基础金属材料成形基础作业集
强度、塑性、刚度、硬度、冲击韧性、疲劳强度。
(2) 零件在使用过程中突然发生断裂，是由于强度、塑 性、冲击韧性、疲劳强度等力学性能指标不足所造成 的。
2．画出低碳钢的应力-应变曲线，并简述拉伸变形的几 个阶段。
oe段：弹性变形
b
esbk段：塑性变形
s
s点:屈服点
e
k
b点：最大应力点
34940N，拉断后测得标距长度为65㎜，断裂处直
径为5㎜。试计算σb、σs、δ、ψ的值。
b
Fb S0
34940 3.14 52
445(MPa)
s
FS S0
21630 3.14 52
275(MPa)
Lk L0 100 % 65 30 100 % 116 .7%
L0
30
S0 Sk S0
（1）固态下随着温度的变化， 金属的晶体结构从一种晶格类
1538 ℃ Fe体心 1394 ℃Fe型转变为另一种晶格类型的过
面心
程。
912 ℃
体心
Fe
时间
8.图1-1所示为部分的铁碳合金状态图，请在右边的T-t图中 画出含碳量为0.45%的铁碳合金的结晶过程并标注出各温度 段的组织。
温度 ℃
金属材料成形基础作业（2）
一、填空题 1．液态金属的充型能力主要取决于合金的流动性。流动 性不好的合金铸件易产生浇不足和冷隔、气孔、夹渣等 铸造缺陷。 2．影响液态合金流动性的主要因素有合金的化学成分、 合金的物理性质、合金的温度、不溶杂质和气体等。合 金的凝固温度范围越宽，其流动性越 差 。 3．任何一种液态金属注入铸型以后，从浇注温度冷却至 室温都要经历三个相互联系的收缩阶段，即 液态收缩 、 凝固收缩 和 固态收缩 。导致铸件产生缩孔和缩松的根 本原因是液态收缩和凝固收缩 ；导致铸件产生应力、变
材料成型基础课后习题答案
作业1一、思考题1．什么是机械性能？（材料在载荷作用下所表现出来的性能）它包含哪些指标?（强度、塑性、硬度、韧性、疲劳强度）2．名词解释：过冷度（理论结晶温度与实际结晶温度之差），晶格（把每一个原子假想为一个几何原点，并用直线从其中心连接起来，使之构成空间格架），晶胞（在晶格中存在能代表晶格几何特征的最小几何单元），晶粒（多晶体由许多位向不同，外形不规则的小晶体构成的，这些小晶体称为晶粒），晶界（晶粒与晶粒之间不规则的界面），同素异晶转变固溶体（合金在固态下由组元间相互溶解而形成的相），金属化合物（若新相得晶体结构不同于任一组元，则新相师相元间形成的化合物），机械混合物3．过冷度与冷却速度有什么关系?对晶粒大小有什么影响?冷却速度越大过冷度越大，晶粒越细。
4.晶粒大小对金属机械性能有何影响?常见的细化晶粒的方法有哪些?晶粒越细，金属的强度硬度越高，塑韧性越好。
孕育处理、提高液体金属结晶时的冷却速度、压力加工、热处理等5．含碳量对钢的机械性能有何影响?第38-39页6说明铁素体、奥氏体、渗碳体和珠光体的合金结构和机械性能。
二、填表说明下列符号所代表的机械性能指标符号名称单位物理意义σs屈服极限Mpaσb抗拉强度Mpaε应变无δ延伸率无HB 布氏硬度kgf/mm2HRC 洛氏硬度无a k冲击韧性J/cm2σ—1疲劳强度Mpa以相和组织组成物填写简化的铁碳相图此题新增的此题重点LL+A L+Fe3 AA+FFA+ Fe3CF+Fe3C图1--1 简化的铁碳合金状态图三、填空1.碳溶解在体心立方的α-Fe中形成的固溶体称铁素体，其符号为 F ，晶格类型是体心立方晶格，性能特点是强度低，塑性好。
2.碳溶解在面心立方的γ-Fe中形成的固溶体称奥氏体，其符号为 A ，晶格类型是面心立方晶格，性能特点是强度低，塑性好。
3.渗碳体是铁与碳的金属化合物，含碳量为 6.69 ％，性能特点是硬度很高，脆性很差。
4.ECF称共晶转变线，所发生的反应称共晶反应，其反应式是得到的组织为L（4.3% 1148℃）=A（2.11%）+Fe3C。

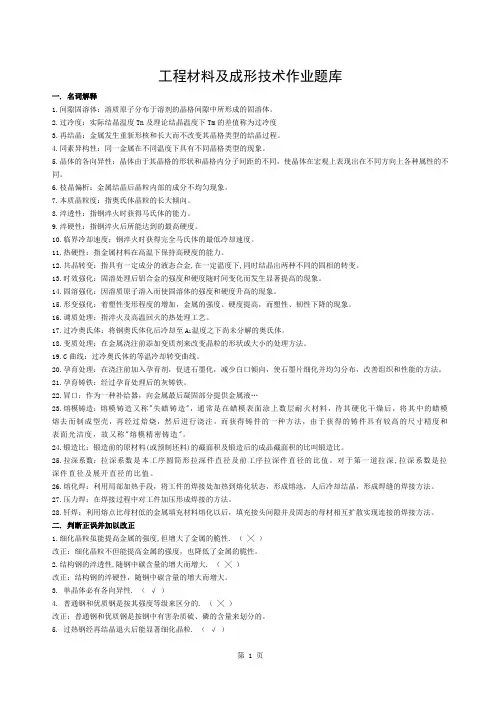

工程材料及成形技术基础作业题库机械
工程材料及成形技术作业题库一. 名词解释1.间隙固溶体：溶质原子分布于溶剂的晶格间隙中所形成的固溶体。
2.过冷度：实际结晶温度Tn及理论结晶温度下Tm的差值称为过冷度3.再结晶：金属发生重新形核和长大而不改变其晶格类型的结晶过程。
4.同素异构性：同一金属在不同温度下具有不同晶格类型的现象。
5.晶体的各向异性：晶体由于其晶格的形状和晶格内分子间距的不同，使晶体在宏观上表现出在不同方向上各种属性的不同。
6.枝晶偏析：金属结晶后晶粒内部的成分不均匀现象。
7.本质晶粒度：指奥氏体晶粒的长大倾向。
8.淬透性：指钢淬火时获得马氏体的能力。
9.淬硬性：指钢淬火后所能达到的最高硬度。
10.临界冷却速度：钢淬火时获得完全马氏体的最低冷却速度。
11.热硬性：指金属材料在高温下保持高硬度的能力。
12.共晶转变：指具有一定成分的液态合金,在一定温度下,同时结晶出两种不同的固相的转变。
13.时效强化：固溶处理后铝合金的强度和硬度随时间变化而发生显著提高的现象。
14.固溶强化：因溶质原子溶入而使固溶体的强度和硬度升高的现象。
15.形变强化：着塑性变形程度的增加，金属的强度、硬度提高，而塑性、韧性下降的现象。
16.调质处理：指淬火及高温回火的热处理工艺。
17.过冷奥氏体：将钢奥氏体化后冷却至A1温度之下尚未分解的奥氏体。
18.变质处理：在金属浇注前添加变质剂来改变晶粒的形状或大小的处理方法。
19.C曲线：过冷奥氏体的等温冷却转变曲线。
20.孕育处理：在浇注前加入孕育剂，促进石墨化，减少白口倾向，使石墨片细化并均匀分布，改善组织和性能的方法。
21.孕育铸铁：经过孕育处理后的灰铸铁。
22.冒口：作为一种补给器，向金属最后凝固部分提供金属液…23.熔模铸造：熔模铸造又称"失蜡铸造"，通常是在蜡模表面涂上数层耐火材料，待其硬化干燥后，将其中的蜡模熔去而制成型壳，再经过焙烧，然后进行浇注，而获得铸件的一种方法，由于获得的铸件具有较高的尺寸精度和表面光洁度，故又称"熔模精密铸造"。
材料成型工艺基础作业题答案
铸造部分作业一1、名词解释：铸造、铸型、型芯头、起模斜度、铸造圆角、铸造工艺图答：铸造：熔炼金属，制造铸型，并将熔融金属浇入铸型、冷却凝固后获得一定形状和性能铸件的成型方法。
铸型：决定铸件形状的容器。
型芯头：（为了在铸型中支承型芯的空腔），模样比铸件多出的突出部分称为型芯头。
起模斜度：凡垂直于分型面的立壁，制造模样时必须留出的一定的倾斜度。
铸造圆角：模样上相交壁的交角处做成的圆弧过渡。
铸造工艺图：按规定的工艺符号或文字，将铸造工艺方案、工艺参数、型芯等绘制在零件图上形成的图。
2、造型方法主要有哪两种？答：造型的方法主要有手工造型和机器造型。
3、整模、分模、挖砂、活块、刮板和三箱造型各适用于铸造什么样的零件？答：整模造型适合一端为最大截面且为平面的铸件；分模造型适合最大截面在中部的铸件；挖沙造型适合分型面为曲面的单件铸件；活块造型适合单件，小批量生产带有凸出部分难以起模的铸件；刮板造型适合等截面的或回转体的大、中型铸件的单件货小批量生产；三箱造型适合单件、小批量生产具有两个分型面的铸件。
4、为什么铸件的重要加工面在铸型中应朝下？答：位于铸型下面的区域由于重力的作用，其质量一般比上面区域的好，将铸件重要加工面在铸型中朝下，可避免重要加工表面出现气孔、砂眼、缩孔、缩松等铸造缺陷。
5、大面积的薄壁铸件应放在铸型的什么位置？为什么？答：大面积的薄壁铸件应放在铸型的下部或侧面，因为这样可以避免浇不到、冷隔等缺陷。
6、为什么尽量使铸件全部或大部位于同一个砂箱中？答：使铸件全部或大部位于同一个砂箱中，可以保证铸件尺寸精度，避免错箱等缺陷。
7、浇注位置选择的原则有哪些？答：浇铸位置的选择原则有：（1）铸件的重要加工面或重要工作面应处于底面或侧面；（2）铸件的大平面应尽可能朝下或采用倾斜浇铸；（3）铸件的薄壁部分应放在铸型的下部或侧面；（4）铸件的厚大部分应放在顶部或分型面的侧面。
8、铸型分型面的选择原则是什么？答：铸型分型面选择原则有：（1）应保证顺利起模；（2）分型面的数目应尽量少；（3）应尽量减少型芯、活块数量；（4）铸件尽可能放在一个砂箱内，或将重要加工面、加工的基准面放在同一砂箱内。
材料成型工艺大作业题目
《工程材料成形技术基础》课程大作业题目题目一：如图所示，支撑座，各表面无特殊质量要求，材料为灰口铸铁HT150，分析确定其砂型铸造各种可能的工艺方案及优缺点，并确定各种生产批量情况下最合理的工艺方案（需绘制出铸造工艺图）。
题目二：如图所示，拖拉机轮毂，其中Φ90和Φ100两个内孔装有轴承，表面粗糙度Ra要求为3.2μm，并且对孔的尺寸精度要求也较高；法兰上的孔直径为Φ20；材料为灰口铸铁HT200；分析确定其砂型铸造各种可能的工艺方案及优缺点，并确定单件小批量生产情况下最合理的工艺方案（需绘制出铸造工艺图）。
题目三：如图所示，焊接梁，材料为20钢，现有钢板最大长度为2500mm，设计要求：确定腹板、上、下翼板、筋板的焊缝位置；选择焊接方法；画出各条焊缝的接头形式；确定各条焊缝的焊接次序。
题目四：如图所示，锅炉汽包，生产数量5个，材料为16Mn钢，板材规格50×2200×6000钢板制造。
设计要求：确定焊缝布置，确定焊接方法及材料，确定接头形式；确定工艺路线。
题目五：图示为齿轮零件图，材料为45钢，密度为7.85g/cm3，制定其自由锻工艺规程，其中的锻造工序要用图表示出来。
表1至表2供制定工艺规程参考使用。
注：教材77页的公式2.10、2.11、2.12、2.13和2.14中的长度单位为分米。
表1 凸肩齿轮和凸肩法兰盘类锻件的余量与公差mm表2 自由锻锤锻造能力范围题目六：图示为镗排本体零件图，材料为45钢，密度为7.85g/cm3，制定其自由锻工艺规程，其中的锻造工序要用图表示出来。
表1至表4供制定工艺规程参考使用。
注：教材77页的公式2.10、2.11、2.12、2.13和2.14中的长度单位为分米。
表1 台阶和凹档锻出的最小长度mm表2 多台阶轴类锻件的余量与公差mm表3 法兰的最小锻出长度mm表4 自由锻锤锻造能力范围。
材料成型基本原理作业及答案
第二章凝固温度场4. 比较同样体积大小的球状、块状、板状及杆状铸件凝固时间的长短。
解：一般在体积相同的情况下上述物体的表面积大小依次为：A 球<A 块<A 板<A 杆根据 K R =τ 与 11A V R = 所以凝固时间依次为： t 球>t 块>t 板>t 杆。
5. 在砂型中浇铸尺寸为30030020 mm 的纯铝板。
设铸型的初始温度为20℃，浇注后瞬间铸件-铸型界面温度立即升至纯铝熔点660℃，且在铸件凝固期间保持不变。
浇铸温度为670℃，金属与铸型材料的热物性参数见下表：热物性材料导热系数λ W/(m ·K) 比热容C J/(kg ·K) 密度ρ kg/m 3 热扩散率a m 2/s 结晶潜热 J/kg 纯铝212 1200 2700 6.510-5 3.9105砂型 0.739 1840 1600 2.510-7 试求：（1）根据平方根定律计算不同时刻铸件凝固层厚度s,并作出τ-s 曲线；（2）分别用“平方根定律”及“折算厚度法则”计算铸件的完全凝固时间，并分析差别。
解：(1) 代入相关已知数解得： 2222ρλc b =，=1475 ，()()[]S i T T c L T T b K -+ρπ-=10112022 = 0.9433 (m s m /)根据公式K ξτ=计算出不同时刻铸件凝固层厚度s 见下表,τξ-曲线见图3。
τ (s) 020 40 60 80 100 120 ξ (mm)0 4.22 6.00 7.31 8.44 9.43 10.3(2) 利用“平方根定律”计算出铸件的完全凝固时间：图3 τξ-关系曲线取ξ ＝10 mm ， 代入公式解得： τ=112.4 (s) ；利用“折算厚度法则”计算铸件的完全凝固时间：11A V R = = 8.824 (mm) 2⎪⎭⎫ ⎝⎛=K R τ = 87.5 (s) 采用“平方根定律”计算出的铸件凝固时间比“折算厚度法则”的计算结果要长，这是因为“平方根定律”的推导过程没有考虑铸件沿四周板厚方向的散热。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十章作业题
1、简述冲压工艺与模具设计过程。 2、确定下图零件的最佳工艺方案（只要写出工艺流程）。
第六章作业题 1.什么叫极限翻边系数？影响极限翻边系数的主要 因素有哪一些？ 2.什么是胀形？胀形的破坏形式是什么？ 第七章作业题
1.非轴对称曲面零件成形有何特点？
第八章作业题 1.在级进模工位排样设计时，工序的性质、数量与顺序 安排时有何特点 2.级进模排样设计中，双载体与单载体相比有何优缺点？ 3.级进模排样中工空位有什么作用？ 4.级进模的凹模常常设计成镶块结构，其主要目的是什么？
第一章概述
第一章作 业
1、为什么说冲压件的尺寸稳定、互换性好？ 2、冲压加工与机械加工零件相比，是否一定成本低， 为什么？ 3、冷冲压工序方法概括起来可分为哪两类？它们所 受应力状况有何区别？
冲压设备作业题 1、曲柄压力机由哪几部分组成？各部分的功能如何？ 2、装模高度的调节方式由哪些？各自有何特点？ 3、开式机身和闭式机身各有何特点？应用于何种场合？ 4、冲压设备代号J21—40 中，J、40 分别代表什么意思？ 5、简述压力机主要技术参数的选择方法。
第三章设计作业题
工件如图：材料Q235、t＝1mm 1、确定模具的结构形式； 2、给出最佳排样（按有废 料排样）； 3、计算 凸、凹模的刃口尺 寸及公差； 4、选择冲压设备； 5、确定模具的压力中心； 6、绘制模具装图草图。
第四章作业题
1.何谓最小弯曲半径、弯曲回弹、弯曲偏移？研究它们 有何实际意义？ 2.减少弯曲回弹、弯曲件偏移、抑制弯裂分别有哪些措施？ 3.工件如图所示，试计算坯料展开长度和自由弯曲力、 校正弯曲力顶件力。工件材料为Q235；σb＝450MPa。
弯曲角 R=2mm
第五章作业题
1.拉深过程中可能会出现哪些主要质量问题？ 2.可以采取哪些措施来预防在拉深 过程中出现的起皱和拉裂现象？ 3.试说明带凸缘圆筒形件、盒形件、 球形件的拉深变形与无凸缘圆筒形 件相比有何特点。 4.工件如图，材料10钢，求该零件的 坯料尺寸、拉深次数、何各工序件的尺寸并画出各工序图。
1、提高冲裁件尺寸精度和 断面质量的有效措施有哪些？ 2、冲裁凸模、凹模间隙取 值的原则是什么？ 3、工件如图： 制件材料Q235、t＝1mm Q235ቤተ መጻሕፍቲ ባይዱt 1mm
第三章原理作业
1）计算 凸、凹模的刃口尺寸及公差； 2）确定模具的卸料、出件方式，计算冲裁力和冲裁时所 需总的压力并选择冲压设备。 3）确定模具压力中心的位置； 4）确定最佳排样方式，并画出排样图 。
