采样定理报告
1）采样率的确定，以哪个频率为基础？采样定理：带通采样定理：当连续信号的频带限在ωL到ωH之间，而且ωL≥W=ωH-ωL 时，称为带通信号。
此时并不一定需要采样频率高于两倍最高频率，对于窄带高频信号(W/ωH <<1) ，其采样速率近似等于2W。
这就使我们可以大大降低采样速率，为高频带通信号的数字化传输提供了有利条件。
低通采样定理：对一个低通带限信号进行均匀理想采样，如果采样频率大于等于信号最高频率的两倍，采样后的信号可以精确地重建原信号，可以表示为fs≥2fmax或Ts≤1/2fmax，式中fs=1/Ts，fmax是信号的最高频率。
当f=2fmax 时的采样频率为临界采样频率或称为“奈奎斯特率”。
低通采样定理是带通采样的特殊形式。
采样率的确定：带限信号变换的快慢受到它的最高频率分量的限制，也就是说它的离散时刻采样表现信号细节的能力是有限的。
采样定理是指，如果信号带宽小于奈奎斯特频率（即采样频率的二分之一），那么此时这些离散的采样点能够完全表示原信号。
高于或处于奈奎斯特频率的频率分量会导致混叠现象。
一般来说，根据奈奎斯特采样定理，仪器的采样率必须不低于信号带宽的两倍。
而实际上，要还原波形，采样频率仅仅满足采样定理是不够的，采样频率要“大于”信号带宽2倍，才可以得到信号的完整信息。
采样定理是避免信号在频域出现混叠失真的最基本条件，而不是时域信号不失真的条件。
所以，要恢复原信号，采样率是“大于”而非“等于”信号带宽的两倍。
理论上，采样率越高，越能反应原信号的真实情况，但是采样率越高，需要存储和处理的资源也就越大，所以，为了综合考虑，一般选取采样率为信号带宽的3到5倍。
2）采样率太低，会产生假频、混叠效应、波形失真。
进行理论分析数学推导和仿真。
有限带宽信号的数学分析：根据奈奎斯特采样定理，当对一个最高频率为fmax的带限信号进行采样时，采样频率fs必须大于fmax的两倍以上才能确保从采样值完全重构原来的信号。
这里，fs=2fmax为奈奎斯特采样率，fs/2称为奈奎斯特频率。
对于正弦波，每个周期至少需要两次以上的采样才能保证数字化后的脉冲序列能较为准确的还原原始波形。
如果采样率低于奈奎斯特采样率则会导致混叠现象。
如果某个信号在某个频点(截止频率)以外的频谱幅度均为零，那么这一信号称为有限带宽信号。
有限带宽信号，从数学上分析，一个信号不可能是真正有限带宽的。
傅立叶变换定律告诉我们，如果一个信号的持续时间是有限的，则它的频谱就会延展到无限频率范围，如果它的带宽是有限的，则它的持续时间是无限的。
实际上，我们找不到一个持续无限时间的时域信号，所以也不可能有真正的有限带宽信号。
不过绝大部分实际信号的频谱能量都集中在有限带宽内，因此一般数学分析对实际中信号仍然有效。
在实际采样器中，可以把采样过程看作是脉冲调幅过程，)(t x a 为调制信号，被调脉载波是周期为T 、脉宽为τ的周期脉冲串，如图1(b)所示，当τ→0时，便是理想情况，如图1(a)所示。
理想采样时实际采样的一种科学抽象，同时可使数学推导得到简化，下面讨论理想采样情况。
(a) (b)图1 连续时间信号的采样在τ→0的极限情况下，采样脉冲序列p(t)变成冲激函数序列)(t T δ，即 ∑+∞-∞=-==n T nT t t t p )()()(δδ 1 理想采样同样又可以看成是连续时间信号对脉冲载波的调幅过程，因而理想采样输出)(^t x a 可表示为)()()(^t p t x t x a a = ∑+∞-∞=-=n a nT t t x )()(δ∑+∞-∞=-=n a nT t t x )()(δ 2 由于δ(t-nT)只有在t=nT 时为非零值，所以式2中)(t x a 只有在t=nT 时才有意义，故有∑+∞-∞=-=n a a nT t nT x t x )()()(^δ 3 周期函数序列)(t T δ展开成为傅里叶级数，得∑∑+∞-∞=+∞-∞=Ω=-=n r t jr r s e c nT t t p )()(δ 4级数的基波采样频率为s f =1/T ，采样角频率为s Ω=2π/T ，傅里叶系数r c 为 ⎰-Ω-=2/2/)(1T T t jr r dt e t p Tc s ⎰∑-Ω-+∞-∞=-=2/2/)(1T T t jr n dt e nT t T s δ⎰-Ω-=2/2/)(1T T t jr dt e t Ts δ Te T 110== 于是p(t)可表示为 ∑+∞-∞=Ω-=r t jr s e T t p 1)( p(t)的傅里叶变换为∑∑+∞-∞=+∞-∞=ΩΩ-Ω==Ωr s r t jr jr j T e T F j P s )(2]1[)(δπ 根据傅里叶变换的卷积定理，，可得出理想采样信号)(^t x a 的频谱为 )()(21)]()([)(^Ω⋅Ω=⋅=Ωj P j X t p t x F j X a a a π∑+∞-∞=Ω-Ω⋅Ω=r s a jr j j X T )()(1δ ∑+∞-∞=Ω-Ω=r s a jr j X T )(1从上式可以看出，采样信号的频谱)(^Ωj X a 是模拟信号频谱)(Ωj X a 的周期拓展，周期为采样频率s Ω。
亦即采样信号的频谱包括原信号频谱和无限多个经过平移的原信号频谱，这些频谱都要乘以系数1/T ，如图2(a)(b)所示。
(a)(b)(c)图2 理想采样信号的频谱设原信号)(t x a 是最高频率为0Ω的带限信号，如图2所示，其频谱称为基带频谱。
当02Ω≥Ωs 或02f f s ≥时，理想采样信号频谱中，基带频谱及各次谐波调制频谱彼此是不重叠的，如图(b)所示。
此时可用一个带宽为s Ω/2的理想低通滤波器，取出原信号)(t x a 的频谱)(Ωj X a ，而滤除它的各次谐波频谱，从而恢复出原信号)(t x a ，这时采样没有造成信息丢失。
从图(c)可以看出，当02ΩΩ s 或者02f f s 时，各次谐波频谱必然互相重叠，重叠部分的频率成分的幅值与原信号不同，因而不能分开和恢复这些信号，这时采样造成了信息丢失。
这种现象叫做“混叠”现象。
如果原信号不是带限信号，或采样频率太低，“混叠”现象必然存在。
折叠频率与假频：采样定理证明：当用采样频率SF 对一个信号进行采样时，信号中SF/2以上的频率成分不是消失了，而是对称地映像到了SF/2以下的频带中，并且和SF/2以下的原有频率成分叠加起来，这个现象就是“混叠”。
这是任何一个连续信号被离散化的必然结果。
这里，折叠点的频率数值作为一个门坎，它在连续信号的离散过程中起到了非常重要的作用，具有非常明显的标记，又叫做折叠频率，即奈奎斯特频率，数值上均等于采样频率的一半。
原始信号中所有包含大于它的频谱成分均被折叠到信号的低频部分，其结果是原始频谱被彻底改造：(1)原始频谱中的低频成分由于折叠作用而发生了畸变（与原来的频谱不一致）；(2)高频成分被填充为零（原始信号的高频成分不一定为零）。
也就是说，由离散序列所得到的频谱)(^Ωj X a 与原始频谱是不相等的，这种由连续信号的离散化导致离散前后频谱发生变化的现象，称为混叠现象，即假频现象。
当然，如果原始信号中不包含有大于Nyquist 频率的频谱成分，所得到的离散频谱就与原始信号的频谱完全一致。
因此，我们将在混叠现象中引起频谱发生畸变的那部分频率成分（即原始信号中大于Nyquist 频率的频谱成分）统称为假频。
当然，若原始信号中没有包含大于Nyquist 频率的频谱成分，则在折叠过程中不会产生假频现象。
如果已知原始信号的频谱，我们很容易找到此频谱有效频率成分的最小半径（以0=f 为圆心），这个最小半径就是我们所说的Nyquist 频率，由此可以算出最大采样间隔。
但是，由于原始信号通常是未知的，因此，假频现象一般很难被消除。
发现假频与消除假频：那么，在连续信号的离散信号过程中，应该怎样发现假频？发现以后又该如何消除假频？显然，使用小的采样间隔T1（对应较大的Nyquist 采样率）可以有效防止假频现象，但这样做是以增加计算量为代价的；然后适当增大采样间隔（由T1变成T2），如果这两组离散信号的频谱没有差别（以不影响分析结果为标准），可以再适当加大采样间隔（由T2变成T3），否则就缩小采样间隔（由T2变成T3）。
如此等等，直到找到一个合适的数值较大的采样间隔。
对于离散信号的重采样过程，由于采样前离散信号的频谱可以计算得到，因此，可以对采样前离散信号的频谱进行低通滤波，目的是去掉重采样前离散信号中的高频成分，消除重采样时可能引起的假频现象。
总结为以下步骤：（1）通过频谱分析确定适中的采样间隔，试探截止频率fc 的大小；（2）先去假频，然后采样（如低通滤波）；（3）有高于奈奎斯特频率的假频，重采样前先去假频（如低通滤波）。
从理论上说，即使奈奎斯特频率恰好大于信号带宽，也足以通过信号的采样重建原信号。
但是，重建信号的过程需要以一个低通滤波器或者带通滤波器将在奈奎斯特频率之上的高频分量全部滤除，同时还要保证原信号中频率在奈奎斯特频率以下的分量不发生畸变，而这是不可能实现的。
在实际应用中，为了保证抗混叠滤波器的性能，接近奈奎斯特频率的分量在采样和信号重建的过程中可能会发生畸变。
因此信号带宽通常会略小于奈奎斯特频率，具体的情况要看所使用的滤波器的性能。
需要注意的是，奈奎斯特频率必须严格大于信号包含的最高频率。
如果信号中包含的最高频率恰好为奈奎斯特频率，那么在这个频率分量上的采样会因为相位模糊而有无穷多种该频率的正弦波对应于离散采样，因此不足以重建为原来的连续时间信号。
采样信号的matlab仿真(simulink仿真与代码仿真)：(1) simulink仿真Simulink模型图如下：建立采样系统的simulink模型框图需要下列模块：sources模块中的sine wave模块，pulse generator模块和constant模块，分别用来产生采样信号、采样脉冲、和常量信号；commonly used blocks 模块库中product模块、sum模块和mux模块，分别用来实现信号的乘法、加法运算和多个信号的复接；sinks模块库中的scope模块，用来显示仿真过程中产生的信号的波形。
Simulink仿真图如下：(a) 设置正弦波角频率为2*pi rad/sec，即频率为f0=1Hz，设置采样脉冲周期为0.025s,即频率fs=40Hz。
此时，fs=40f0。
为过采样情况，可看出，采样后的信号保留了被采样信号的波形变化趋势，变化周期与被采样信号的周期相同；采样后信号的幅值为采样信号幅值和采样脉冲幅值的乘积。
这一显示结果与采样定理的理论结果完全一致。

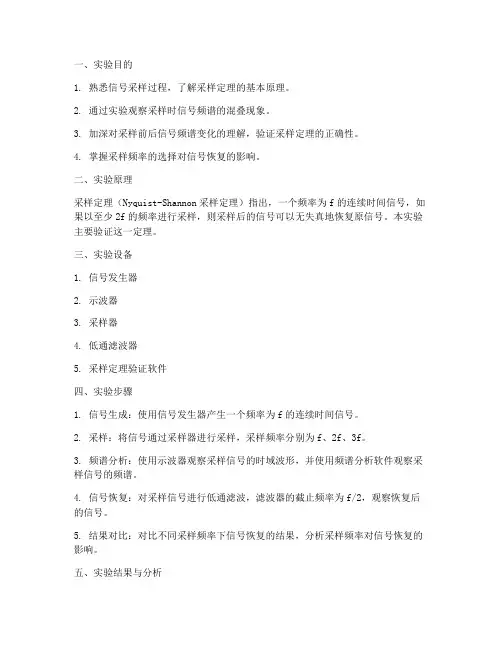

采样定理实验报告
一、实验目的1. 熟悉信号采样过程，了解采样定理的基本原理。
2. 通过实验观察采样时信号频谱的混叠现象。
3. 加深对采样前后信号频谱变化的理解，验证采样定理的正确性。
4. 掌握采样频率的选择对信号恢复的影响。
二、实验原理采样定理（Nyquist-Shannon采样定理）指出，一个频率为f的连续时间信号，如果以至少2f的频率进行采样，则采样后的信号可以无失真地恢复原信号。
本实验主要验证这一定理。
三、实验设备1. 信号发生器2. 示波器3. 采样器4. 低通滤波器5. 采样定理验证软件四、实验步骤1. 信号生成：使用信号发生器产生一个频率为f的连续时间信号。
2. 采样：将信号通过采样器进行采样，采样频率分别为f、2f、3f。
3. 频谱分析：使用示波器观察采样信号的时域波形，并使用频谱分析软件观察采样信号的频谱。
4. 信号恢复：对采样信号进行低通滤波，滤波器的截止频率为f/2，观察恢复后的信号。
5. 结果对比：对比不同采样频率下信号恢复的结果，分析采样频率对信号恢复的影响。
五、实验结果与分析1. 采样频率为f时：采样信号的频谱出现混叠现象，无法恢复原信号。
2. 采样频率为2f时：采样信号的频谱没有混叠现象，恢复后的信号与原信号基本一致。
3. 采样频率为3f时：采样信号的频谱没有混叠现象，恢复后的信号与原信号基本一致。
实验结果表明，当采样频率为2f时，采样信号可以无失真地恢复原信号，验证了采样定理的正确性。
同时，实验也表明，采样频率越高，信号恢复的效果越好。
六、实验结论1. 采样定理是信号处理中重要的基本原理，它为信号的数字化提供了理论依据。
2. 采样频率的选择对信号恢复的影响很大，采样频率越高，信号恢复的效果越好。
3. 在实际应用中，应根据信号的频率特性和系统要求选择合适的采样频率。
七、实验心得体会通过本次实验，我对采样定理有了更深入的理解，认识到采样频率选择的重要性。
同时，实验也让我体会到实验在验证理论、提高动手能力方面的作用。

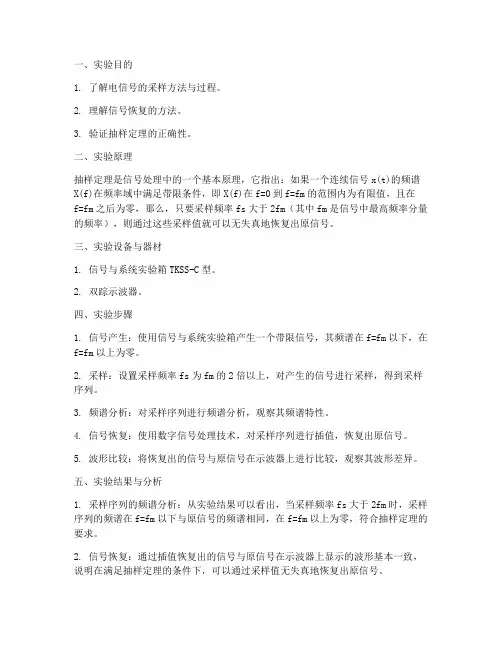

抽样定理_实验报告
1. 了解电信号的采样方法与过程。
2. 理解信号恢复的方法。
3. 验证抽样定理的正确性。
二、实验原理抽样定理是信号处理中的一个基本原理，它指出：如果一个连续信号x(t)的频谱X(f)在频率域中满足带限条件，即X(f)在f=0到f=fm的范围内为有限值，且在f=fm之后为零，那么，只要采样频率fs大于2fm（其中fm是信号中最高频率分量的频率），则通过这些采样值就可以无失真地恢复出原信号。
三、实验设备与器材1. 信号与系统实验箱TKSS-C型。
2. 双踪示波器。
四、实验步骤1. 信号产生：使用信号与系统实验箱产生一个带限信号，其频谱在f=fm以下，在f=fm以上为零。
2. 采样：设置采样频率fs为fm的2倍以上，对产生的信号进行采样，得到采样序列。
3. 频谱分析：对采样序列进行频谱分析，观察其频谱特性。
4. 信号恢复：使用数字信号处理技术，对采样序列进行插值，恢复出原信号。
5. 波形比较：将恢复出的信号与原信号在示波器上进行比较，观察其波形差异。
五、实验结果与分析1. 采样序列的频谱分析：从实验结果可以看出，当采样频率fs大于2fm时，采样序列的频谱在f=fm以下与原信号的频谱相同，在f=fm以上为零，符合抽样定理的要求。
2. 信号恢复：通过插值恢复出的信号与原信号在示波器上显示的波形基本一致，说明在满足抽样定理的条件下，可以通过采样值无失真地恢复出原信号。
1. 通过本次实验，验证了抽样定理的正确性，加深了对信号采样与恢复方法的理解。
2. 在实际应用中，应根据信号的特点选择合适的采样频率，以确保信号采样后的质量。
3. 采样定理是信号处理中的基本原理，对于理解信号处理技术具有重要意义。
七、实验心得1. 本次实验使我深刻理解了抽样定理的基本原理，以及信号采样与恢复的方法。
2. 在实验过程中，我学会了使用信号与系统实验箱产生信号，以及进行频谱分析等基本操作。
3. 通过本次实验，我认识到理论与实践相结合的重要性，为今后的学习和工作打下了基础。

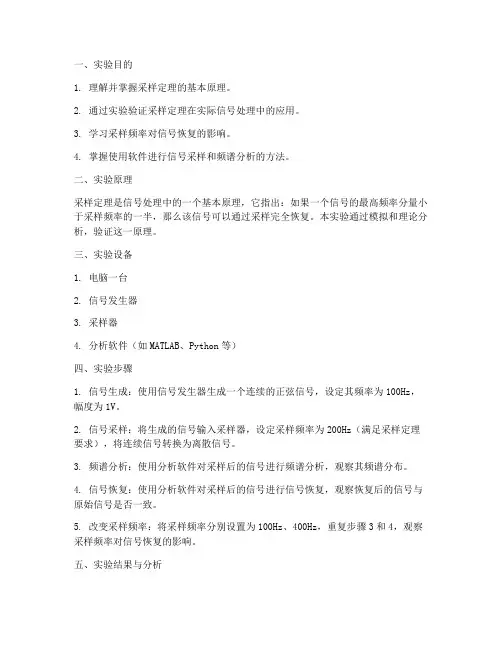

采样基础实验报告
一、实验目的1. 理解并掌握采样定理的基本原理。
2. 通过实验验证采样定理在实际信号处理中的应用。
3. 学习采样频率对信号恢复的影响。
4. 掌握使用软件进行信号采样和频谱分析的方法。
二、实验原理采样定理是信号处理中的一个基本原理，它指出：如果一个信号的最高频率分量小于采样频率的一半，那么该信号可以通过采样完全恢复。
本实验通过模拟和理论分析，验证这一原理。
三、实验设备1. 电脑一台2. 信号发生器3. 采样器4. 分析软件（如MATLAB、Python等）四、实验步骤1. 信号生成：使用信号发生器生成一个连续的正弦信号，设定其频率为100Hz，幅度为1V。
2. 信号采样：将生成的信号输入采样器，设定采样频率为200Hz（满足采样定理要求），将连续信号转换为离散信号。
3. 频谱分析：使用分析软件对采样后的信号进行频谱分析，观察其频谱分布。
4. 信号恢复：使用分析软件对采样后的信号进行信号恢复，观察恢复后的信号与原始信号是否一致。
5. 改变采样频率：将采样频率分别设置为100Hz、400Hz，重复步骤3和4，观察采样频率对信号恢复的影响。
五、实验结果与分析1. 100Hz采样频率：当采样频率为100Hz时，采样后的信号频谱发生混叠，无法恢复原始信号。
2. 200Hz采样频率：当采样频率为200Hz时，采样后的信号频谱不发生混叠，可以恢复原始信号。
3. 400Hz采样频率：当采样频率为400Hz时，采样后的信号频谱不发生混叠，可以恢复原始信号，且恢复效果优于200Hz采样频率。
六、实验结论1. 采样定理在实际信号处理中具有重要的应用价值，正确选择采样频率可以保证信号的完整恢复。
2. 采样频率越高，信号恢复效果越好，但会增加数据存储和处理难度。
3. 实验结果表明，当采样频率大于信号最高频率的两倍时，可以满足采样定理的要求，实现信号的完整恢复。
七、实验心得通过本次实验，我对采样定理有了更深入的理解，掌握了采样频率对信号恢复的影响。

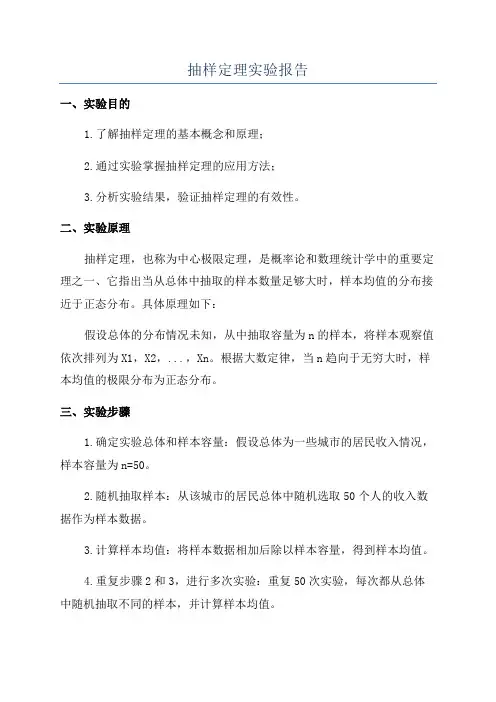

抽样定理实验报告
抽样定理实验报告一、实验目的1.了解抽样定理的基本概念和原理；2.通过实验掌握抽样定理的应用方法；3.分析实验结果，验证抽样定理的有效性。
二、实验原理抽样定理，也称为中心极限定理，是概率论和数理统计学中的重要定理之一、它指出当从总体中抽取的样本数量足够大时，样本均值的分布接近于正态分布。
具体原理如下：假设总体的分布情况未知，从中抽取容量为n的样本，将样本观察值依次排列为X1，X2，...，Xn。
根据大数定律，当n趋向于无穷大时，样本均值的极限分布为正态分布。
三、实验步骤1.确定实验总体和样本容量：假设总体为一些城市的居民收入情况，样本容量为n=50。
2.随机抽取样本：从该城市的居民总体中随机选取50个人的收入数据作为样本数据。
3.计算样本均值：将样本数据相加后除以样本容量，得到样本均值。
4.重复步骤2和3，进行多次实验：重复50次实验，每次都从总体中随机抽取不同的样本，并计算样本均值。
5.统计实验结果：将50次实验中得到的样本均值进行统计，并绘制频数分布直方图。
6.分析实验结果：通过观察频数分布直方图，分析样本均值的分布情况，验证抽样定理的有效性。
四、实验结果及分析根据实验步骤，我们从城市的居民总体中随机抽取了50个人的收入数据，并计算了样本均值。
通过重复50次实验，并统计得到的样本均值，我们绘制了频数分布直方图。
从频数分布直方图中可以看出，样本均值的分布情况呈现出正态分布的特点，中间值出现的频率最高，两端值出现的频率相对较低。
这与抽样定理的结论一致，即样本均值的极限分布为正态分布。
实验结果的分析表明，当样本容量足够大（在本实验中，样本容量为50），从总体中抽取的样本均值趋近于总体均值，而且样本均值的分布接近正态分布。
这进一步验证了抽样定理的有效性。
五、实验结论通过本次实验，我们了解了抽样定理的基本概念和原理，并通过实验验证了抽样定理的有效性。
实验结果表明，当从总体中抽取足够大的样本时，样本均值的分布接近正态分布。

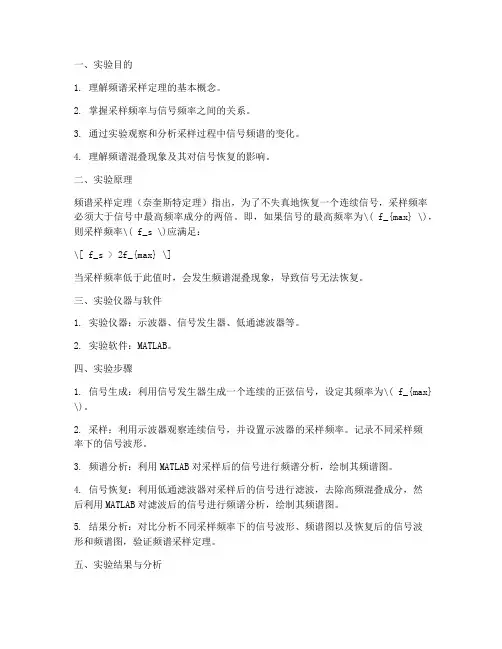

频谱采样定理实验报告
一、实验目的1. 理解频谱采样定理的基本概念。
2. 掌握采样频率与信号频率之间的关系。
3. 通过实验观察和分析采样过程中信号频谱的变化。
4. 理解频谱混叠现象及其对信号恢复的影响。
二、实验原理频谱采样定理（奈奎斯特定理）指出，为了不失真地恢复一个连续信号，采样频率必须大于信号中最高频率成分的两倍。
即，如果信号的最高频率为\( f_{max} \)，则采样频率\( f_s \)应满足：\[ f_s > 2f_{max} \]当采样频率低于此值时，会发生频谱混叠现象，导致信号无法恢复。
三、实验仪器与软件1. 实验仪器：示波器、信号发生器、低通滤波器等。
2. 实验软件：MATLAB。
四、实验步骤1. 信号生成：利用信号发生器生成一个连续的正弦信号，设定其频率为\( f_{max} \)。
2. 采样：利用示波器观察连续信号，并设置示波器的采样频率。
记录不同采样频率下的信号波形。
3. 频谱分析：利用MATLAB对采样后的信号进行频谱分析，绘制其频谱图。
4. 信号恢复：利用低通滤波器对采样后的信号进行滤波，去除高频混叠成分，然后利用MATLAB对滤波后的信号进行频谱分析，绘制其频谱图。
5. 结果分析：对比分析不同采样频率下的信号波形、频谱图以及恢复后的信号波形和频谱图，验证频谱采样定理。
五、实验结果与分析1. 不同采样频率下的信号波形：随着采样频率的降低，信号波形逐渐失真，出现频谱混叠现象。
2. 不同采样频率下的频谱图：当采样频率高于\( 2f_{max} \)时，频谱图中信号频谱清晰，没有混叠现象；当采样频率低于\( 2f_{max} \)时，频谱图中信号频谱发生混叠，无法区分不同频率成分。
3. 信号恢复：利用低通滤波器去除高频混叠成分后，恢复出的信号波形与原始信号基本一致，频谱图也恢复出原始信号的频谱。
六、实验结论1. 实验验证了频谱采样定理的正确性，即采样频率必须大于信号中最高频率成分的两倍，才能不失真地恢复信号。

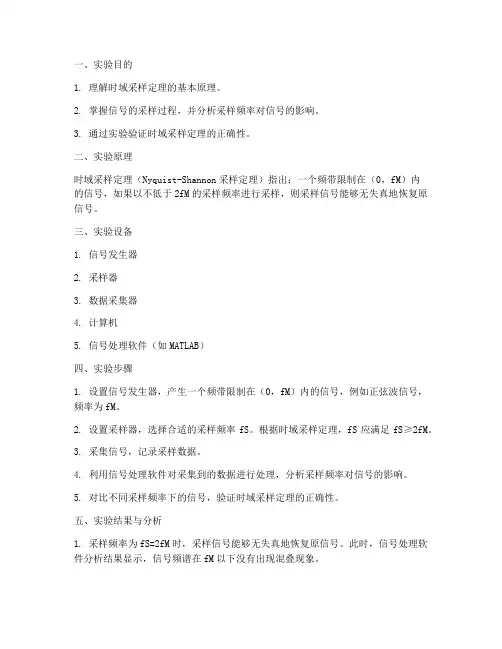

时域采样定理实验报告
一、实验目的1. 理解时域采样定理的基本原理。
2. 掌握信号的采样过程，并分析采样频率对信号的影响。
3. 通过实验验证时域采样定理的正确性。
二、实验原理时域采样定理（Nyquist-Shannon采样定理）指出：一个频带限制在（0，fM）内的信号，如果以不低于2fM的采样频率进行采样，则采样信号能够无失真地恢复原信号。
三、实验设备1. 信号发生器2. 采样器3. 数据采集器4. 计算机5. 信号处理软件（如MATLAB）四、实验步骤1. 设置信号发生器，产生一个频带限制在（0，fM）内的信号，例如正弦波信号，频率为fM。
2. 设置采样器，选择合适的采样频率fS。
根据时域采样定理，fS应满足fS≥2fM。
3. 采集信号，记录采样数据。
4. 利用信号处理软件对采集到的数据进行处理，分析采样频率对信号的影响。
5. 对比不同采样频率下的信号，验证时域采样定理的正确性。
五、实验结果与分析1. 采样频率为fS=2fM时，采样信号能够无失真地恢复原信号。
此时，信号处理软件分析结果显示，信号频谱在fM以下没有出现混叠现象。
2. 采样频率为fS=fM时，采样信号出现失真。
此时，信号处理软件分析结果显示，信号频谱在fM以下出现混叠现象，导致信号失真。
3. 采样频率为fS=1.5fM时，采样信号失真较大。
此时，信号处理软件分析结果显示，信号频谱在fM以下出现较严重的混叠现象，信号失真明显。
六、实验结论通过本次实验，我们验证了时域采样定理的正确性。
实验结果表明，在满足时域采样定理的条件下，采样信号能够无失真地恢复原信号。
同时，实验也表明，采样频率对信号的影响较大，应选择合适的采样频率以保证信号质量。
七、实验总结本次实验使我们深入理解了时域采样定理的基本原理，掌握了信号的采样过程，并分析了采样频率对信号的影响。
通过实验验证了时域采样定理的正确性，提高了我们的信号处理能力。
在今后的学习和工作中，我们将继续关注信号处理技术，不断提高自己的专业知识水平。
采样定理实验报告
采样定理实验报告采样定理实验报告一、实验目的本实验旨在通过对采样定理的实际应用，验证采样定理的有效性，并了解采样频率对信号恢复的影响。
二、实验原理采样定理，又称奈奎斯特定理，是指在进行信号采样时，采样频率必须大于信号最高频率的两倍，才能完全恢复原始信号。
否则，会出现混叠现象，导致信号失真。
三、实验器材1. 示波器：用于观测信号波形。
2. 信号发生器：用于产生不同频率的信号。
3. 低通滤波器：用于恢复被混叠的信号。
四、实验步骤1. 将信号发生器连接到示波器上，设置合适的信号频率和幅度。
2. 观察信号波形，记录信号的最高频率。
3. 根据采样定理，计算出合适的采样频率。
4. 调整示波器的采样频率，确保其大于信号最高频率的两倍。
5. 观察采样后的信号波形，记录观察结果。
6. 将采样后的信号通过低通滤波器进行恢复。
7. 观察恢复后的信号波形，记录观察结果。
五、实验结果与分析在实验过程中，我们选择了不同频率的信号进行采样，并观察了采样前后的信号波形。
实验结果表明，当采样频率小于信号最高频率的两倍时，混叠现象会导致信号失真。
而当采样频率大于信号最高频率的两倍时，通过低通滤波器可以完全恢复原始信号。
通过实验数据的观察和分析，我们可以得出以下结论：1. 采样定理的有效性得到了验证，采样频率必须大于信号最高频率的两倍，才能完全恢复原始信号。
2. 低通滤波器在信号恢复中起到了关键作用，通过滤除混叠信号的高频成分，使得信号恢复更加准确。
六、实验应用采样定理在现代通信领域有着广泛的应用。
例如，在音频和视频传输中，为了保证信号的质量和准确性，需要按照采样定理的要求进行信号采样和恢复。
此外，在数字信号处理、图像处理、雷达和医学成像等领域中，采样定理也扮演着重要的角色。
七、实验总结通过本次实验，我们深入了解了采样定理的原理和应用，并通过实际操作验证了其有效性。
采样定理对于信号的采样和恢复具有重要意义，是保证信号质量和准确性的基础。
抽样定理与信号恢复实验报告
抽样定理与信号恢复实验报告一、实验目的1、掌握抽样定理的基本原理和抽样过程。
2、理解抽样频率对信号恢复的影响。
3、学会使用实验设备进行抽样和信号恢复的操作。
4、通过实验观察和数据分析，验证抽样定理的正确性。
二、实验原理1、抽样定理抽样定理指出，对于一个带宽有限的连续信号，如果抽样频率大于或等于信号最高频率的两倍，那么可以通过抽样值无失真地恢复出原始信号。
设连续信号为＄f(t)＄，其频谱为＄F(ω)＄，最高频率为＄ω_m$。
以抽样间隔＄T_s ＝ 1/f_s$ 对＄f(t)＄进行抽样，得到抽样信号＄f_s(t)＄。
抽样信号的频谱＄F_s(ω)＄是原信号频谱＄F(ω)＄以抽样频率＄ω_s ＝2πf_s$ 为周期进行周期延拓。
2、信号恢复从抽样信号恢复原始信号通常使用低通滤波器。
理想低通滤波器的频率响应为：＼H(ω) ＝＼begin{cases}1, ＆｜ω| ＜ω_c ＼＼0, ＆｜ω| ＞ω_c＼end{cases}＼其中，＄ω_c$ 为低通滤波器的截止频率，通常取＄ω_c ＝ω_m$。
通过低通滤波器对抽样信号进行滤波，即可得到恢复后的信号。
三、实验设备1、信号发生器：用于产生连续信号。
2、抽样脉冲发生器：产生抽样脉冲。
3、示波器：用于观察信号的波形。
4、低通滤波器：实现信号的恢复。
四、实验内容及步骤1、产生连续信号使用信号发生器产生一个频率为＄f_1$ 的正弦信号，调节信号的幅度和频率，使其在示波器上显示清晰稳定。
2、选择抽样频率设置不同的抽样频率＄f_s$，分别为＄2f_1$、＄3f_1$ 和＄5f_1$。
3、抽样过程将抽样脉冲与连续信号同时输入到示波器的两个通道，观察抽样信号的波形。
4、信号恢复将抽样信号通过低通滤波器，在示波器上观察恢复后的信号，并与原始信号进行比较。
5、记录数据记录不同抽样频率下抽样信号和恢复信号的波形、幅度和频率等数据。
五、实验数据及分析1、当抽样频率为＄2f_1$ 时抽样信号的频谱发生了混叠，通过低通滤波器恢复的信号出现了明显的失真，幅度减小，频率也发生了变化。
数字信号处理实验二采样定理
数字信号处理实验二采样定理梧州学院实验报告实验课程：数字信号处理实验名称：采样定理实验时间：2021.12.8实验设备：带有MATALAB软件的pc机实验目的：利用利用实验一的程序结果比如正弦信号对采样定理进行验证，深刻理解采样定理实验内容：简要介绍实验涉及的理论知识（原理）奈奎斯特抽样定理指若频带宽度有限的，要从抽样信号中无失真地恢复原信号，抽样频率应大于2倍信号最高频率。
抽样频率小于2倍频谱最高频率时，信号的频谱有混叠。
抽样频率大于2倍频谱最高频率时，信号的频谱无混叠。
内容：1、画出连续时间信号的时域波形及其幅频特性曲线，信号为f(t)=sin(2?pi?100t)+sin(2pi?600t)要求:DFT分析连续信号的频谱ff),信号持续时间Tp为0.1,?信号的采样1500Hz,2、对信号进行采样,得到采样序列，画出采样频率分别为500Hz,?1200?Hz,?1800Hz时的采样序列波形;fs0=1500;%采样频率为1500Hzfs1=500;%采样频率为500Hzfs2=1200;%采样频率为1200Hzfs3=1800;%采样频率为1800HzTp=0.1;%时间间隔为0.1sn0=0:Tpfs0;t0=1/fs0;%取值长度为Tpfs0，间隔为1/fs0n1=0:Tpfs1;t1=1/fs1;%取值长度为Tpfs1，间隔为1/fs1n2=0:Tpfs2;t2=1/fs2;%取值长度为Tpfs2，间隔为1/fs2n3=0:Tpfs3;t3=1/fs3;%取值长度为Tpfs3，间隔为1/fs3x0=sin(2pi100t0n0)+sin(2pi600t0n0);x1=sin(2pi100t1n1)+sin(2pi600t1n1);x2=sin(2pi100t2n2)+sin(2pi600t2n2);x3=sin(2pi100t3n3)+sin(2pi600t3n3);figure;subplot(411);%4行1列第一个图plot(n0,x0);title(''连续时间信号x0'');%绘制连续时间信号x0的波形subplot(412);%4行1列第二个图plot(n1,x1);title(''连续时间信号x1'');subplot(413);%4行1列第三个图plot(n2,x2);title(''连续时间信号x2'');subplot(414);%4行1列第四个图plot(n3,x3);title(''连续时间信号x3'');xk1500=fft(x0);xk500=fft(x1);xk1200=fft(x2);xk1800=fft(x3);wk1500=(0:(Tpfs0)/2-1)(1/Tp);wk500=(0:(Tpfs1)/2-1)(1/Tp);wk1200=(0:(Tpfs2)/2-1)(1/Tp);wk1800=(0:(Tpfs3)/2-1)(1/Tp);figure;subplot(411);plot(wk1500,(1/fs0) abs(xk1500(1:length(xk1500)/2)));title(''原始信号的频谱f0=1500'');subplot(412);plot(wk500,(1/fs1)abs(xk500(1:length(xk500)/2)));title(''原始信号的频谱f1=500'');subplot(413);plot(wk1200,(1/fs2)abs(xk1200(1:length (xk1200)/2)));title(''原始信号的频谱f2=1200'');subplot(414);plot(wk1800,(1/fs3)abs(xk1800(1:length(xk1800)/2)));title(''原始信号的频谱f3=1800'');对不同采样频率下的采样序列进行频谱分析，绘制其幅频曲线，对比各频率下采样序列的幅频曲线有无差别。
通信原理抽样定理实验报告
通信原理抽样定理实验报告一、实验目的。
本实验旨在通过实际操作，验证和理解抽样定理在通信原理中的重要性和应用。
二、实验原理。
抽样定理是指在进行信号采样时，采样频率必须至少是信号最高频率的两倍，才能够准确地还原原始信号。
否则，会产生混叠失真，导致信号无法正确恢复。
抽样定理是数字通信系统中的基础，对于保证信号采样的准确性和精度至关重要。
三、实验器材。
1. 示波器。
2. 信号发生器。
3. 低通滤波器。
4. 电缆、连接线等。
四、实验步骤。
1. 将信号发生器输出正弦波信号，频率为f，幅度适当。
2. 将示波器设置为触发模式，连接到信号发生器输出端。
3. 调节示波器的水平和垂直位置，使得正弦波信号在屏幕上能够完整显示。
4. 逐渐增加信号发生器的频率，直到正弦波信号出现混叠失真。
5. 记录混叠失真出现时的频率值，并计算出最小采样频率。
五、实验结果。
通过实验，我们得到了信号发生器产生正弦波信号的频率和最小采样频率的数值。
实验结果表明，在通信原理中，抽样定理的重要性不可忽视。
只有在满足抽样定理的条件下，才能够准确地还原原始信号，避免混叠失真的发生。
六、实验结论。
抽样定理是数字通信系统中的基础，对于保证信号采样的准确性和精度至关重要。
在实际工程中，我们需要根据信号的最高频率来确定采样频率，以确保信号的准确恢复和传输。
本次实验的结果再次验证了抽样定理的重要性，为我们在通信原理中的应用提供了重要的参考。
七、实验感想。
通过本次实验，我们更加深刻地理解了抽样定理在通信原理中的重要性和应用。
在今后的学习和工作中，我们将会更加严格地遵循抽样定理，以确保通信系统的稳定和可靠。
八、参考文献。
[1] 《数字通信原理》，XXX，XXX出版社，2018年。
[2] 《通信工程基础》，XXX，XXX出版社，2017年。
以上就是本次实验的全部内容，谢谢阅读！。
