焊前预热和焊后热处理
焊前预热
重要构件的焊接、合金钢的焊接及厚部件的焊接，都要求在焊前必须预热。
焊前对焊件整体或焊接区域局部进行加热的工艺手段称为预热。
对于焊接强度级别较高、有淬硬倾向的钢材、导热性能特别良好的材料、厚度较大的焊件，以及当焊接区域周围环境温度太低时，焊前往往需要对焊件进行预热。
预热的主要目的是降低焊接接头的冷却速度。
预热能够降低冷却速度，但又基本上不影响在高温停留的时间，这是十分理想的。
所以当焊接具有淬硬倾向的钢材时，降低冷却速度减小淬硬倾向的主要工艺措施，是进行预热，而不是增大线能量。
对焊件进行多层多道焊时，当焊接后道焊逢时，前道焊缝的最低温度，称为层间温度。
对于要求预热焊接的材料，当需要进行多层焊时，其层间温度应等于或略高于预热温度，如层间温度低于预热温度，应重新进行预热。
焊接奥低体不锈钢时，为保持焊接接头有较高的耐蚀性，需要有较快的冷却速度，因此此时需要控制较低的层间温度，即在前道焊缝冷却到较低温度时，再进行后道焊缝的焊接。
焊前预热的主要作用：
（1）预热能减缓焊后的冷却速度，有利于焊缝金属中扩散氢的逸出，避免产生氢致裂纹。
同时也减少焊缝及热影响区的淬硬程度，提高了焊接接头的抗裂性。
（2）预热可降低焊接应力。
均匀地局部预热或整体预热，可以减少焊接区域被焊工件之间的温度差（也称为温度梯度）。
这样，一方面降低了焊接应力，另一方面，降低了焊接应变速率，有利于避免产生焊接裂纹。
（3）预热可以降低焊接结构的拘束度，对降低角接接头的拘束度尤为明显，随着预热温度的提高，裂纹发生率下降。
预热温度和层间温度（注：对焊件进行多层多道焊时，当焊接后道焊逢时，前道焊缝的最低温度，称为层间温度。
对于要求预热焊接的材料，当需要进行多层焊时，其层间温度应等于或略高于预热温度，如层间温度低于预热温度，应重新进行预热。
焊接奥低体不锈钢时，为保持焊接接头有较高的耐蚀性，需要有较快的冷却速度，因此此时需要控制较低的层间温度，即在前道焊缝冷却到较低温度时，再进行后道焊缝的焊接。
）预热温度和层间温度的选择的选择不仅与钢材和焊条的化学成分有关，还与焊接结构的刚性、焊接方法、环境温度等有关，应综合考虑这些因素后确定。
另外，预热温度在钢材板厚方向的均匀性和在焊缝区域的均匀性，对降低焊接应力有着重要的影响。
局部预热的宽度，应根据被焊工件的拘束度情况而定，一般应为焊缝区周围各三倍壁厚，且不得少于150-200毫米。
如果预热不均匀，不但不减少焊接应力，反而会出现增大焊接应力的情况。
焊后热处理
1、焊接残余应力是由于焊接引起焊件不均匀的温度分布，焊缝金属的热胀冷缩等原因造成的，所以伴随焊接施工必然会产生残余应力。
消除残余应力的最通用的方法是高温回火，即将焊件放在热处理炉内加热到一定温度和保温一定时间，利用材料在高温下屈服极限的降低，使内应力高的地方产生塑性流动，弹性变形逐渐减少，塑性变形逐渐增加而使应力降低。
焊后热处理对金属抗拉强度、蠕变极限的影响与热处理的温度和保温时间有关。
焊后热处理对焊缝金属冲击韧性的影响随钢种不同而不同。
2、热处理方法的选择
焊后热处理一般选用单一高温回火或正火加高温回火处理。
对于气焊焊口采用正火加高温回火热处理。
这是因为气焊的焊缝及热影响区的晶粒粗大，需要细化晶粒，故采用正火处理。
然而单一的正火不能消除残余应力，故需再加高温回火以消除应力。
单一的中温回火只适用
于工地拼装的大型普通低碳钢容器的组装焊接，其目的是为了达到部分消除残余应力和去氢。
绝大多数场合是选用单一的高温回火。
热处理的加热和冷却不宜过快，力求内外壁均匀。
3、焊后热处理的加热方法
⑴感应加热。
钢材在交变磁场中产生感应电势，因涡流和磁滞的作用使钢材发热，即感应加热。
现在工程上多采用设备简单的工频感应加热。
⑵辐射加热。
辐射加热由热源把热量辐射到金属表面，再由金属表面把热量向其他方向传导。
所以，辐射加热时金属内外壁温度差别大，其加热效果较感应加热为差。
辐射加热常用火焰加热法、电阻炉加热法、红外线加热法。
焊后热处理的作用：
焊后消氢处理，是指在焊接完成以后，焊缝尚未冷却至100℃以下时，进行的低温热处理。
一般规范为加热到200~350℃，保温2-6小时。
焊后消氢处理的主要作用是加快焊缝及热影响区中氢的逸出，对于防止低合金钢焊接时产生焊接裂纹的效果极为显著。
在焊接过程中，由于加热和冷却的不均匀性，以及构件本身产生拘束或外加拘束，在焊接工作结束后，在构件中总会产生焊接应力。
焊接应力在构件中的存在，会降低焊接接头区的实际承载能力，产生塑性变形，严重时，还会导致构件的破坏。
应力热处理是使焊好的工件在高温状态下，其屈服强度下降，来达到松弛焊接应力的目的。
常用的方法有两种：一是整体高温回火，即把焊件整体放入加热炉内，缓慢加热到一定温度，然后保温一段时间，最后在空气中或炉内冷却。
用这种方法可以消除80%-90%的焊接应力。
另一种方法是局部高温回火，即只对焊缝及其附近区域进行加热，然后缓慢冷却，降低焊接应力的峰值，使应力分布比较平缓，起到部分消除焊接应力的目的。
有些合金钢材料在焊接以后，其焊接接头会出现淬硬组织，使材料的机械性能变坏。
此外，这种淬硬组织在焊接应力及氢的作用下，可能导致接头的破坏。
如果经过热处理以后，接头的金相组织得到改善，提高了焊接接头的塑性、韧性，从而改善了焊接接头的综合机械性能。
为降低或消除焊接接头的残余应力，防止产生裂纹，改善焊缝和热影响区金属的组织与性能, 应根据钢材的淬硬性、焊件厚度、结构刚性、焊接方法及使用条件，综合考虑进行焊前预热和焊后热处理。

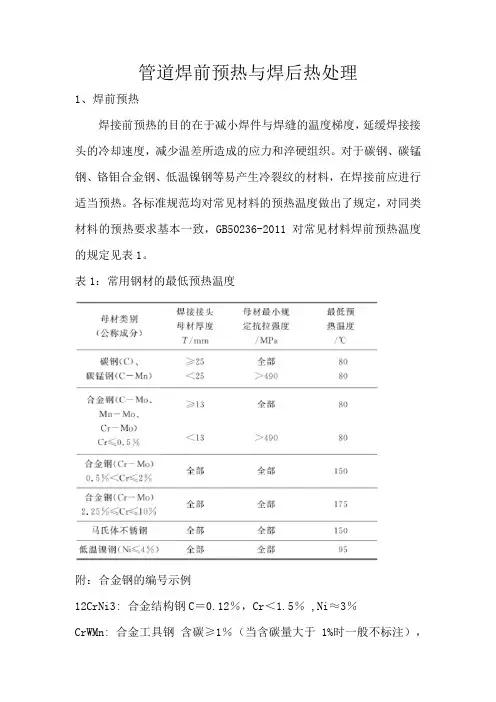

管道焊前预热与焊后热处理
管道焊前预热与焊后热处理1、焊前预热焊接前预热的目的在于减小焊件与焊缝的温度梯度，延缓焊接接头的冷却速度，减少温差所造成的应力和淬硬组织。
对于碳钢、碳锰钢、铬钼合金钢、低温镍钢等易产生冷裂纹的材料，在焊接前应进行适当预热。
各标准规范均对常见材料的预热温度做出了规定，对同类材料的预热要求基本一致，GB50236-2011对常见材料焊前预热温度的规定见表1。
表1：常用钢材的最低预热温度附：合金钢的编号示例12CrNi3: 合金结构钢C＝0.12％，Cr＜1.5％ ,Ni≈3％CrWMn: 合金工具钢含碳≥1％（当含碳量大于1%时一般不标注），含Cr、 W、 Mn均小于 1.5％40CrNiMoA: 高级优质合金结构钢C≈0.4％，Cr、 Ni、 Mo均小于1.5％预热范围一般为焊缝两侧各不小于壁厚的5倍，且不少于100 mm。
对于无预热要求的钢种，当焊接环境温度低于0 ℃或焊件温度低于-18 ℃时，应对焊件进行预热，预热温度不应低于15 ℃。
预热应在坡口两侧均匀进行，防止局部过热，加热区以外100 mm范围应予以保温。
2、焊后热处理焊后热处理的目的主要有两方面，一是进一步释放焊缝金属中的有害气体，尤其是氢，防止延迟裂纹的发生。
二是适当减缓焊接接头残余应力，防止冷裂纹或者再热裂纹的发生。
通过焊后热处理可以松弛焊接残余应力，软化淬硬区，改善组织，减少含氢量，从而降低焊接接头的延迟裂纹倾向。
热处理温度和保温时间是焊后热处理的关键参数。
焊后热处理的温度过高，或者保温时间过长，会使焊缝金属结晶粗化，碳化物聚集，造成力学性能、蠕变强度等下降。
各标准规范中均对焊后热处理的温度、恒温时间、最短恒温时间，以及热处理后焊缝及热影响区的布氏硬度等参数做出了规定。
表2为SH3501-2011对环焊缝焊后热处理的基本要求。
表2：常用钢材焊接接头热处理基本要求焊后热处理的加热范围为焊缝两侧各不少于焊缝宽度的3倍，且不少于25 mm，加热范围以外100 mm区域应予以保温，且热处理时管道两端应封闭。

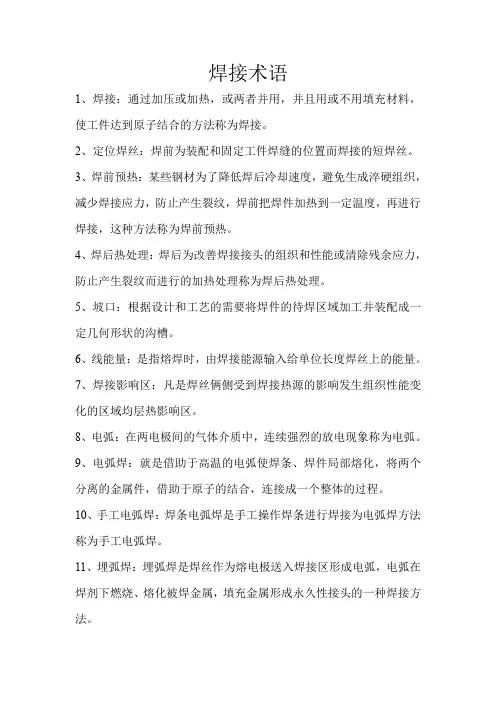

焊接术语
焊接术语1、焊接：通过加压或加热，或两者并用，并且用或不用填充材料，使工件达到原子结合的方法称为焊接。
2、定位焊丝：焊前为装配和固定工件焊缝的位置而焊接的短焊丝。
3、焊前预热：某些钢材为了降低焊后冷却速度，避免生成淬硬组织，减少焊接应力，防止产生裂纹，焊前把焊件加热到一定温度，再进行焊接，这种方法称为焊前预热。
4、焊后热处理：焊后为改善焊接接头的组织和性能或清除残余应力，防止产生裂纹而进行的加热处理称为焊后热处理。
5、坡口：根据设计和工艺的需要将焊件的待焊区域加工并装配成一定几何形状的沟槽。
6、线能量：是指熔焊时，由焊接能源输入给单位长度焊丝上的能量。
7、焊接影响区：凡是焊丝俩侧受到焊接热源的影响发生组织性能变化的区域均层热影响区。
8、电弧：在两电极间的气体介质中，连续强烈的放电现象称为电弧。
9、电弧焊：就是借助于高温的电弧使焊条、焊件局部熔化，将两个分离的金属件，借助于原子的结合，连接成一个整体的过程。
10、手工电弧焊：焊条电弧焊是手工操作焊条进行焊接为电弧焊方法称为手工电弧焊。
11、埋弧焊：埋弧焊是焊丝作为熔电极送入焊接区形成电弧，电弧在焊剂下燃烧、熔化被焊金属，填充金属形成永久性接头的一种焊接方法。
12、钨极氩弧焊：钨极氩弧焊是要用钨棒作为电极，利用氩气作为保护气体进行焊接的一种气体保护焊方法。
13、二氧化碳气体保护焊：二氧化碳气体保护焊是利用CO2气体作为保护气体的一种熔化极气体保护焊的焊接法。
14、电弧长度：弧长为焊条直径的0.5-1倍称为短弧超过这个长度称长弧。
15、焊接进度：焊接速度是焊条沿焊接方向移动的速度。
16、气孔：气孔是在焊接过程中，溶入熔池金属中的气体在凝固以前未能来的及逸出，而在焊丝金属中（内部或表面）所形成的气穴。
17、夹渣：焊后残留在焊丝中的熔渣称为夹渣。
18、咬边：沿焊趾的用材部位产生的沟槽或凹陷即为咬边。
19、未焊透：焊接时接头根部未完全熔透的现象称为未焊透。
20、弧坑：弧坑是焊条电弧焊时，由于收弧不当，在焊丝末端形成的低于母材的低洼部分，也属于凹坑的一种。

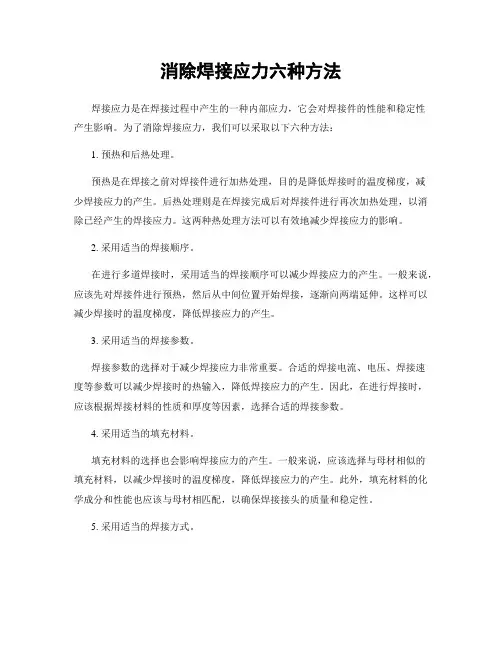

消除焊接应力六种方法
消除焊接应力六种方法焊接应力是在焊接过程中产生的一种内部应力，它会对焊接件的性能和稳定性产生影响。
为了消除焊接应力，我们可以采取以下六种方法：1. 预热和后热处理。
预热是在焊接之前对焊接件进行加热处理，目的是降低焊接时的温度梯度，减少焊接应力的产生。
后热处理则是在焊接完成后对焊接件进行再次加热处理，以消除已经产生的焊接应力。
这两种热处理方法可以有效地减少焊接应力的影响。
2. 采用适当的焊接顺序。
在进行多道焊接时，采用适当的焊接顺序可以减少焊接应力的产生。
一般来说，应该先对焊接件进行预热，然后从中间位置开始焊接，逐渐向两端延伸。
这样可以减少焊接时的温度梯度，降低焊接应力的产生。
3. 采用适当的焊接参数。
焊接参数的选择对于减少焊接应力非常重要。
合适的焊接电流、电压、焊接速度等参数可以减少焊接时的热输入，降低焊接应力的产生。
因此，在进行焊接时，应该根据焊接材料的性质和厚度等因素，选择合适的焊接参数。
4. 采用适当的填充材料。
填充材料的选择也会影响焊接应力的产生。
一般来说，应该选择与母材相似的填充材料，以减少焊接时的温度梯度，降低焊接应力的产生。
此外，填充材料的化学成分和性能也应该与母材相匹配，以确保焊接接头的质量和稳定性。
5. 采用适当的焊接方式。
不同的焊接方式对焊接应力的影响也不同。
例如，电弧焊和气体保护焊的焊接应力相对较小，而激光焊和等离子焊的焊接应力相对较大。
因此，在进行焊接时，应该根据具体情况选择合适的焊接方式，以减少焊接应力的产生。
6. 采用适当的冷却方式。
焊接完成后的冷却方式也会对焊接应力产生影响。
一般来说，应该采用缓慢冷却的方式，以减少焊接时的温度梯度，降低焊接应力的产生。
此外，还可以采用局部加热和冷却的方式，以消除已经产生的焊接应力。
总之，消除焊接应力是焊接过程中非常重要的一环。
通过预热和后热处理、适当的焊接顺序、适当的焊接参数、适当的填充材料、适当的焊接方式和适当的冷却方式等方法，可以有效地减少焊接应力的产生，提高焊接件的质量和稳定性。

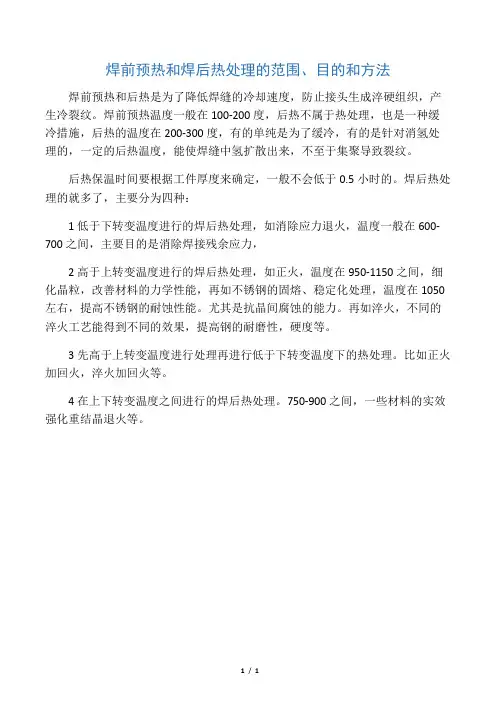

焊前预热和焊后热处理的范围、目的和方法
焊前预热和焊后热处理的范围、目的和方法
焊前预热和后热是为了降低焊缝的冷却速度，防止接头生成淬硬组织，产生冷裂纹。
焊前预热温度一般在100-200度，后热不属于热处理，也是一种缓冷措施，后热的温度在200-300度，有的单纯是为了缓冷，有的是针对消氢处理的，一定的后热温度，能使焊缝中氢扩散出来，不至于集聚导致裂纹。
后热保温时间要根据工件厚度来确定，一般不会低于0.5小时的。
焊后热处理的就多了，主要分为四种：
1低于下转变温度进行的焊后热处理，如消除应力退火，温度一般在600-700之间，主要目的是消除焊接残余应力，
2高于上转变温度进行的焊后热处理，如正火，温度在950-1150之间，细化晶粒，改善材料的力学性能，再如不锈钢的固熔、稳定化处理，温度在1050左右，提高不锈钢的耐蚀性能。
尤其是抗晶间腐蚀的能力。
再如淬火，不同的淬火工艺能得到不同的效果，提高钢的耐磨性，硬度等。
3先高于上转变温度进行处理再进行低于下转变温度下的热处理。
比如正火加回火，淬火加回火等。
4在上下转变温度之间进行的焊后热处理。
750-900之间，一些材料的实效强化重结晶退火等。
1/ 1。
工业管道焊接热处理施工工艺标准
工业管道焊接热处理施工工艺标准QJ/JA0615-20061 目的为了规范压力管道等焊件的焊前预热和焊后热处理工艺，保证焊接工程质量，特制定本工艺标准。
2 适用范围本标准适用于公司承接的工业与公用压力管道焊接工程的焊前预热和焊后热处理。
3 引用标准GB50236《现场设备、工业管道焊接工程施工及验收规范》4 定义预热：焊接开始前，对焊件的全部(或局部)进行加热的工艺措施。
焊后热处理：焊后，为改善焊接接头的组织和性能或消除残余应力而进行的热处理。
5 焊前预热和焊后热处理的一般要求5.1焊前预热5.1.1 焊接工艺人员应根据母材的化学成份、焊接性能、厚度、焊接接头的拘束程度、焊接方法、焊接环境和所执行的施工工艺标准要求等综合考虑是否进行焊前预热，必要时可通过试验确定。
5.1.2 焊前预热温度应符合设计或焊接施工工艺标准的规定，当无规定时，焊前预热温度宜采用表1的规定。
5.1.3 预热的加热方式一般采用氧-乙炔焰加热或电加热带加热法。
预热的温度应用热电偶、测温笔等测出。
当温度达到要求时才能进行焊接。
5.1.4 焊前预热的加热范围,应以焊缝中心为基准,每侧不应小于焊件厚度的3倍。
5.1.5 要求焊前预热的焊件，其层间温度应在规定的预热温度范围内。
5.1.6 当焊件温度低于0℃时，所有钢材的焊缝应在始焊处100mm范围内预热到15℃以上。
5.1.7 不同钢号相焊时，预热温度按预热温度要求较高的钢号选取。
5.1.8 当采用钨极氩弧焊打底时,焊前预热温度可按表1规定的下限温度降低50℃。
5.1.9 当用热加工法下料、开坡口、清根、开槽或施焊临时焊缝时，亦需考虑预热要求。
表1 常用管材焊前预热工艺条件5.1.3 预热的加热方式一般采用氧-乙炔焰加热或电加热带加热法。
预热的温度应用热电偶、测温笔等测出。
当温度达到要求时才能进行焊接。
5.1.4 焊前预热的加热范围,应以焊缝中心为基准,每侧不应小于焊件厚度的3倍。
5.1.5 要求焊前预热的焊件，其层间温度应在规定的预热温度范围内。

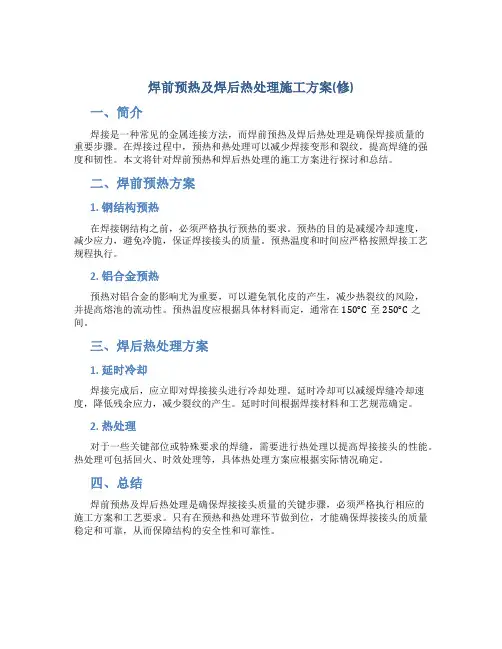

焊前预热及焊后热处理施工方案(修)
焊前预热及焊后热处理施工方案(修)
一、简介
焊接是一种常见的金属连接方法，而焊前预热及焊后热处理是确保焊接质量的
重要步骤。
在焊接过程中，预热和热处理可以减少焊接变形和裂纹，提高焊缝的强度和韧性。
本文将针对焊前预热和焊后热处理的施工方案进行探讨和总结。
二、焊前预热方案
1. 钢结构预热
在焊接钢结构之前，必须严格执行预热的要求。
预热的目的是减缓冷却速度，
减少应力，避免冷脆，保证焊接接头的质量。
预热温度和时间应严格按照焊接工艺规程执行。
2. 铝合金预热
预热对铝合金的影响尤为重要，可以避免氧化皮的产生，减少热裂纹的风险，
并提高熔池的流动性。
预热温度应根据具体材料而定，通常在150°C至250°C之间。
三、焊后热处理方案
1. 延时冷却
焊接完成后，应立即对焊接接头进行冷却处理。
延时冷却可以减缓焊缝冷却速度，降低残余应力，减少裂纹的产生。
延时时间根据焊接材料和工艺规范确定。
2. 热处理
对于一些关键部位或特殊要求的焊缝，需要进行热处理以提高焊接接头的性能。
热处理可包括回火、时效处理等，具体热处理方案应根据实际情况确定。
四、总结
焊前预热及焊后热处理是确保焊接接头质量的关键步骤，必须严格执行相应的
施工方案和工艺要求。
只有在预热和热处理环节做到位，才能确保焊接接头的质量稳定和可靠，从而保障结构的安全性和可靠性。
焊前预热及焊后热处理的作用
焊前预热及焊后热处理的作用焊前预热和焊后热处理是在焊接过程中常用的热处理方法。
它们的作用是改变焊接接头的组织结构和性能，以提高焊接接头的强度、韧性和耐腐蚀性。
以下是对焊前预热和焊后热处理的详细解释：1.焊前预热的作用：焊前预热是指在进行焊接前将工件加热到一定温度，保持一定时间后再进行焊接。
焊前预热对于焊接接头的质量和性能具有重要影响。
以下是焊前预热的几个主要作用：1.1降低冷裂纹的风险：在焊接过程中，工件会发生热胀冷缩现象，焊接过程中产生的热应力容易导致冷裂纹的产生。
焊前预热可以使工件表面温度均匀分布，降低焊接残余应力和热应力，从而降低冷裂纹的风险。
1.2减少变形：焊接过程中，由于局部加热会导致工件变形。
焊前预热可以使工件温度均匀分布，减少局部变形的发生，从而使焊接接头更加平整。
1.3改善焊接质量：焊前预热可以提高焊接材料的可塑性，使焊接金属流动更加顺畅，焊接接头的焊缝形态更加良好。
同时，预热还可以减少线膨胀系数不匹配所产生的应力，提高焊接接头的密实性。
1.4提高焊接强度：焊前预热可以改善焊缝的晶粒结构和组织形态，提高焊接接头的冷变形能力，提高焊接接头的强度和韧性。
1.5降低焊接变形：焊前预热可以降低焊接过程中的温差和热应力，减少焊接接头的变形，提高焊接接头的质量。
2.焊后热处理的作用：焊后热处理是指在焊接完成后对焊接接头进行加热、保温和冷却等处理，以改善焊接接头的组织结构和性能。
以下是焊后热处理的几个主要作用：2.1消除残余应力：焊接过程中，焊接接头会产生焊接残余应力。
焊后热处理可以通过加热和冷却来减小残余应力，使焊接接头更加稳定。
2.2提高硬度和强度：焊接过程中，焊接接头的组织结构和性能会发生改变。
焊后热处理可以使焊接接头的组织结构更加均匀，晶粒更细小，硬度和强度得到提高。
2.3提高耐腐蚀性：焊接接头由于焊熔区和热影响区的组织结构变化，容易产生局部腐蚀。
焊后热处理可以减少晶界和金属间的腐蚀敏感相，提高焊接接头的耐腐蚀性。
热处理专业知识
热处理专业知识对于焊接热处理人员，首先要了解最基本的热处理知识，才能更好的做好热处理工作前的工艺和材料的准备工作，为更好完成热处理工作打好基础。
1．焊接热处理在焊接之前、焊接过程中或焊接之后，将焊件全部或局部加热到一定的温度，保温一定的时间，然后以适当的速度冷却下来，以改善工件的焊接工艺性能和力学性能，是改善焊接接头的金相组织的一种工艺方法。
焊接热处理包括预热、后热和焊后热处理。
2．焊后热处理焊接工作完成后，将焊件加热到一定的温度（材料的相变温度Ac1以下），保温一定时间，使焊件缓慢冷却下来，以改善焊接接头的金相组织和性能或消除残余应力的一种焊接热处理工艺。
3．焊前预热及主要作用是什么？焊接开始前，对焊件的全部或局部进行加热的一种焊接热处理工艺。
焊前预热有利于调节焊接热输入，降低焊接接头的冷却速度，避免淬硬组织，并有利于氢的逸出，还可使工件温度均匀化，减少工件的热应力。
因而，对有淬硬倾向的钢进行焊前预热是防止焊接冷裂纹的有效手段。
4．焊后热处理其主要目的是什么？其目的是为了改善焊接接头的金相组织和性能，或降低焊接接头的残余应力。
5．“焊接热处理”与“焊后热处理”是否是一个概念？焊接热处理是在整个焊接过程（包括焊前预热）的某一阶段或焊后对焊件进行加热、保温、冷却的一种工艺方法。
包含了预热、后热、焊后热处理。
可见，焊接热处理所指更广，而焊后热处理仅是焊接热处理的一种工艺。
6．什么是局部加热“局部加热”是指仅对部分焊缝加热 .7．后热工艺是什么？其目的是什么？后热工艺是指焊接工作停止后，立即将焊件加热到300℃～400℃，保温2h～4h，然后缓冷的一种焊接热处理工艺，实际上是除氢处理，其目的是为了加速氢的逸出。
8．对马氏体型钢（如F12钢或P91、 P92钢）后热时机应如何选择？应在焊后冷却保温段结束后，也就是马氏体转变结束后进行。
9．焊接热处理中常用的加热方法有哪些？常用的加热方法有电加热（如电阻炉加热、柔性陶瓷电阻加热、远红外电加热、工频感应加热、中频感应加热）、火焰加热（如氧-乙炔、高压煤油、天然气、液化石油气等）。
004管道焊前预热及焊后热处理
错误!未指定书签。
目录1.适用范围 (2)2..编制依据 (2)3.工程概况及工作量(以一台机组计) (2)4.作业人员资格及要求 (3)5. 施工主要机具、工具及材料计划 (3)６.施工准备 (4)７.作业程序 (4)８. 作业方法、参数及工艺要求 (5)９.不合格品的热处理 (8)１０.质量检查及验收 (8)11.工序交接及成品保护 (8)12．安全和文明施工措施 (8)13.强制性条文 (11)14．技术记录 (18)1.适用范围1.1本作业指导书适用于天津天铁50MW燃机-蒸汽联合发电锅炉、汽机管道焊接的热处理。
2..编制依据2.1天津天铁50MW燃机-蒸汽联合发电焊接专业施工组织设计2.2《焊接工艺评定规程》DL/T868-20042.3《火力发电厂焊接技术规程》DL/T869—20122.4《火力发电厂焊接热处理技术规程》（DL/T819-2002）2.5《电力建设安全工作规程》第一部分：火力发电厂（DL5009.1-2002）2.6天津天铁50MW燃机-蒸汽联合发电相关图纸2.7溧阳恒正无损检测有限公司相关焊接工艺评定2.8《电力建设施工质量验收及评定规程》第七部分：焊接（DL/T5210.7-2010）2.9《工程建设标准强制性条文》（电力工程部分）（2011版）2.10《电力建设工程质量监督检查典型大纲》（火电、送变电部分）3.工程概况及工作量(以一台机组计)3.1工程概况本工程建设规模为50MW燃机-蒸汽联合发电机组。
本工程厂址地处邯郸市涉县更乐镇原天津铁厂动力厂运输部家属区内。
机组配套一台双压、无补燃、卧式自然循环余热锅炉，余热锅炉为杭州锅炉集团股份有限公司设计制造，其相应的附属系统由中冶京诚工程技术有限公司设计。
锅炉专业施工范围包括：锅炉本体、辅机、锅炉附属管道及设备、烟道、钢烟囱等。
本锅炉为双压、无补燃、无再热、自带整体式除氧器、卧式自然循环、露天布置余热锅炉，所有受热面管子水平布置，烟气为垂直流动，受热面内水和蒸汽的流动都是由自然循环完成的。
焊前预热及焊后热处理技术交底
焊前预热及焊后热处理技术交底
1.15CrMo 热处理温度700~750℃。
当加热温度升至400℃时，加热速率不应大于205*25/T℃/h；恒温时间应为每25mm壁厚1h,且不得少于15min，在恒温期间内最高与最低温差应低于65℃；恒温后的冷却速率不应超过260*25/T℃/h，且不得大于260℃/h，400℃以下可自然冷却。
2.要求焊前预热的焊件，其层间温度应在规定的预热温度范围内。
当焊件温度低于0℃时，所有钢材的焊缝应在始焊处100mm范围内预热到15℃以上。
对有应力腐蚀的焊缝，应进行焊后热处理
3.焊前预热的加热范围，应以焊缝中心为基准，每侧不应小于焊件厚℃的3倍；焊后热处理的加热范围，每侧不应小于焊缝宽℃的3倍，加热带以外部分应进行保温
4.焊前预热及焊后热处理过程中，焊件内外壁温度应均匀。
热处理需测量和记录其温度，测温点的部位和数量应合理，测温仪表应经计量检定合格
5.当不能及时进行焊后热处理时，应在焊后立即均匀加热至200~300℃，并进行保温缓冷，其加热范围应与焊后热处理要求相同
6.热处理后进行返修或硬℃检查超过规定要求的焊缝应重新进行热处理。
