表面张力系数的估算
若Lv为液体的摩尔汽化
热， 为液体的表面张力
系数，NA为阿伏伽德罗常 量，则对一摩尔液体可得
Lv = 6r02NA .
由此可知
= Lv/(6r02NA).
上式中的分子力平衡
距离 r0，则可根据液体
的摩尔质量 、液体的
密度和NA的量值利用
以下的公式进行估算：
r0 = [/(NA)]1/3.
下面分别列出了对 于水、汞、氧、铅这 四种液体，利用以上 公式进行估算的结果 以及其相对于实测数 据的误差 。
表面张力 系数的估算
宏观液体系统的表面积 正比于其线度的平方，而 其体积却正比于线度的立 方。因此，把整个系统的 表面积平均分配给每个分 子后，它比分子的表面积 小得多，可以忽略不计。
如果把液体分子视为边 长为分子力平衡距离 r0的 立方体，当液体汽化后， 每个液体分子将增加 6r02 的表面积。由此可见，液 体的汽化热就应该等于液 体表面自由能的增加。
水
= 18.010-3 kgmol-1，
= 1.00103 kgm-3，
r0 = 3.1010-10 m， Lv = 4.07104 Jmol-1，
估算= 1.1710-1 Nm-1， 实测= 0.7310-1 Nm-1， = (估算 实测)/实测 = 60%.
汞
= 20110-3 kgmol-1，
= 13.6103 kgm-3，
r0 = 2.9110-10 m， Lv = 5.90104 Jmol-1，
估算= 1.9310-1 Nm-1， 实测= 4.9010-1 Nm-1， = (估算 实测)/实测 = 60%.
氧
= 32.010-3 kgmol9 K)
r0 = 3.6010-10 m， Lv = 6.83103 Jmol-1，
估算= 1.4610-2 Nm-1， 实测= 1.3610-2 Nm-1， = (估算 实测)/实测 = 7.4%.
铅
= 20710-3 kgmol-1，
= 9.81103 kgm-3(1000℃)，
r0 = 3.2710-10 m， Lv = 1.93105 Jmol-1，
估算= 4.9910-1 Nm-1， 实测= 4.7310-1 Nm-1，
= (估算 实测)/实测 = 5.5%.
表面张力系数的估算
02
表面张力系数的测量方法
最大泡法
总结词
最大泡法是一种简单易行的测量表面张力系数的方法，通过观察气泡最大直径时的受力平衡来计算表面张力。
详细描述
最大泡法的基本原理是将液体置于封闭容器中，通过施加压力使液体内部产生气泡。随着压力的增加，气泡逐渐 增大，当气泡达到最大直径时，其所受的表面张力和内部压力达到平衡状态。通过测量气泡的最大直径和内部压 力，可以计算出表面张力系数。
在生物学中的应用
细胞膜功能
细胞膜的表面张力系数对细胞膜的通透性和流动性有影响，进而影 响细胞的功能和行为。
生物分子相互作用
生物分子间的相互作用与表面张力系数有关，通过估算表面张力系 数可以更深入地了解分子间的相互作用机制。
生物膜模拟
在生物学研究中，常使用表面张力系数来模拟生物膜的性质，如细胞 膜的通透性和流动性等。
旋转滴法
总结词
旋转滴法是一种测量表面张力系数的方 法，通过观察旋转圆盘上液滴的形状和 速度来计算表面张力。
VS
详细描述
旋转滴法的基本原理是将液滴滴在旋转的 圆盘上，随着圆盘的旋转，液滴逐渐拉长 并形成近似椭球形。通过测量液滴的长度 、宽度和速度，可以计算出表面张力系数 。该方法需要使用高速摄像机和精确的测 量工具，以确保测量结果的准确性。
物质种类
不同物质的表面张力系数不同，这是因为不同物质分子间的相互作用力和分子结构不同。
表面张力系数的物理意义
表面张力系数是液体表面性质的一个重要参数， 它决定了液体表面的形貌和稳定性。
表面张力系数的大小反映了液体分子间相互作 用力的强弱，因此可以用来研究液体的物理和 化学性质。
在工业生产和科学实验中，表面张力系数具有 重要的应用价值，如表面活性剂的合成、燃料 电池的制造、纳米材料的制备等。
液体张力简单计算
液体张力简单计算液体的张力是指液体表面上的一个薄膜，由于表面分子之间的吸引力而产生的一种力。
它是由摩尔表面能决定的，用单位面积的液体表面的能量来表示。
在医学领域中，液体张力对于了解很多生理和病理过程都具有重要意义。
例如，液体张力在细胞生物学中起着关键作用，影响细胞的形状和功能。
此外，液体张力还与血液和生理液体的运输和血管的稳定性有关。
因此，了解如何计算液体张力对于医学研究和实践非常重要。
液体张力的计算涉及到液体表面上的张力力和表面积。
根据液体张力的定义，液体表面上的张力力可以表示为表面张力系数乘以单位长度的液体分子数：F=γL其中，F是液体表面上的张力力，γ是液体的表面张力系数，L是液体表面的长度。
液体的表面张力系数是衡量液体表面张力强弱的一个重要物理量。
它反映了液体分子之间相互吸引的力量大小。
液体表面张力系数的单位是N/m，在国际单位制中，液体表面张力系数的标准单位是N/m。
液体表面的长度是指液体表面上的一个线段的长度。
液体表面的长度可以通过实验测量得到，也可以通过理论计算得到。
当液体表面为平面时，液体表面的长度可以直接测量得到。
例如，可以使用一个千分尺或显微镜测量液体表面上的线段的长度，然后将其除以一个合适的比例因子，以得到实际的长度。
当液体表面不是平面时，如液滴或气泡等形状时，液体表面的长度可以通过理论计算得到。
一种常用的计算液体表面曲线的方法是利用杨-拉普拉斯方程，该方程描述了液体表面的曲率与液体内部压强之间的关系：ΔP=2γ/R其中，ΔP是液体表面内外压力的差，γ是液体的表面张力系数，R 是液体表面的曲率半径。
根据上述公式，可以通过测量液体表面内外压力的差，计算液体表面的曲率半径。
通过测量液体表面的曲率半径，可以得到液体表面的长度。
液体张力的计算在医学领域中具有广泛的应用。
例如，在研究细胞表面张力时，可以通过测量细胞表面的长度和细胞表面张力系数，计算细胞表面的张力。
在研究血液和生理液体的运输和血管的稳定性时，可以通过测量液体表面的长度和液体表面张力系数，计算液体表面的张力。
abaqus表面张力系数

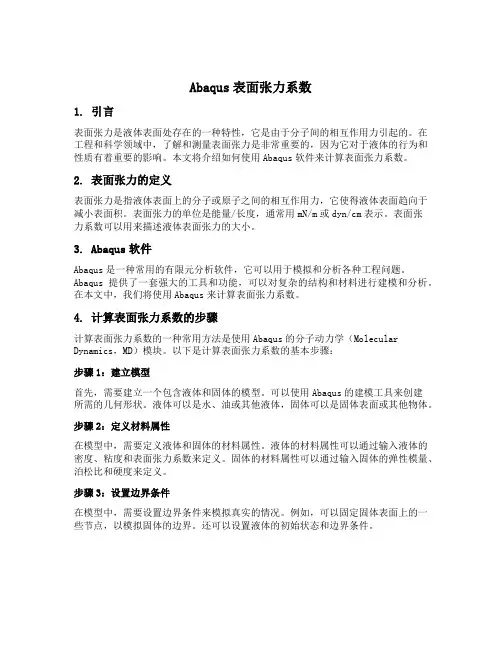

Abaqus表面张力系数1. 引言表面张力是液体表面处存在的一种特性，它是由于分子间的相互作用力引起的。
在工程和科学领域中，了解和测量表面张力是非常重要的，因为它对于液体的行为和性质有着重要的影响。
本文将介绍如何使用Abaqus软件来计算表面张力系数。
2. 表面张力的定义表面张力是指液体表面上的分子或原子之间的相互作用力，它使得液体表面趋向于减小表面积。
表面张力的单位是能量/长度，通常用mN/m或dyn/cm表示。
表面张力系数可以用来描述液体表面张力的大小。
3. Abaqus软件Abaqus是一种常用的有限元分析软件，它可以用于模拟和分析各种工程问题。
Abaqus提供了一套强大的工具和功能，可以对复杂的结构和材料进行建模和分析。
在本文中，我们将使用Abaqus来计算表面张力系数。
4. 计算表面张力系数的步骤计算表面张力系数的一种常用方法是使用Abaqus的分子动力学（Molecular Dynamics，MD）模块。
以下是计算表面张力系数的基本步骤：步骤1：建立模型首先，需要建立一个包含液体和固体的模型。
可以使用Abaqus的建模工具来创建所需的几何形状。
液体可以是水、油或其他液体，固体可以是固体表面或其他物体。
步骤2：定义材料属性在模型中，需要定义液体和固体的材料属性。
液体的材料属性可以通过输入液体的密度、粘度和表面张力系数来定义。
固体的材料属性可以通过输入固体的弹性模量、泊松比和硬度来定义。
步骤3：设置边界条件在模型中，需要设置边界条件来模拟真实的情况。
例如，可以固定固体表面上的一些节点，以模拟固体的边界。
还可以设置液体的初始状态和边界条件。
步骤4：运行模拟完成模型的设置后，可以运行模拟并计算表面张力系数。
Abaqus将根据所定义的材料属性和边界条件来模拟液体和固体的行为。
模拟的结果将包括液体表面张力系数的计算值。
步骤5：分析结果完成模拟后，可以使用Abaqus提供的后处理工具来分析结果。
可以查看液体表面的形状、张力分布和表面张力系数的数值。
液体表面张力系数的测定
实验原理液体表面层内分子相互作用的结果使得液体表面自然收缩，犹如紧张的弹性薄膜。
由于液面收缩而产生的沿着切线方向的力称为表面张力。
设想在液面上作长为L 的线段，线段两侧液面便有张力f 相互作用，其方向与L 垂直，大小与线段长度L 成正比。
即有：f ＝L （1）比例系数称为液体表面张力系数，其单位为Ｎm -1。
将一表面洁净的长为Ｌ、宽为d 的矩形金属片（或金属丝）竖直浸入水中，然后慢慢提起一张水膜，当金属片将要脱离液面，即拉起的水膜刚好要破裂时，则有F ＝ mg ＋f （2）式中Ｆ为把金属片拉出液面时所用的力；mg 为金属片和带起的水膜的总重量；f 为表面张力。
此时，f 与接触面的周围边界2（L ＋ d ）,代入（2）式中可得本实验用金属圆环代替金属片，则有αα式中d 1、d 2 分别为圆环的内外直径。
实验表明，与液体种类、纯度、温度和液面上方的气体成分有关，液体温度越高，值越小，液体含杂质越多，值越小，只要上述条件保持一定，则是一个常数，所以测量时要记下当时的温度和所用液体的种类及纯度。
实验仪器焦利秤，砝码，烧杯，温度计，镊子，蒸馏水，游标卡尺等。
焦利秤的主要结构如图所示：1 弹簧，2 配重圆柱体，3 小指针，4 游标尺，5 砝码托盘，6 载物平台，7 调节平台高度的小螺钉，8 调节平台高度的微调旋钮，9水平调节螺丝，10 调节游标高度的微调旋钮，11 调节游标高度的小螺钉，12 小镜子， 13 主尺。
ααααα仪器的实物图调平底盘，将仪器依次挂好；调底盘高度和游标高度，使指针位于游标中心“0”刻度测表面张力实验内容1．安装好仪器，挂好弹簧，调节底板的三个水平调节螺丝，使焦利秤立柱竖直。
在主尺顶部挂入吊钩再安装弹簧和配重圆柱体，使小指针被夹在两个配重圆柱中间，配重圆柱体下端通过吊钩钩住砝码托盘。
调整小游标的高度使小游标左侧的基准线大致对准指针，锁紧固定小游标的锁紧螺钉，然后调节微调螺丝使指针与镜子框边的刻线重合，当镜子边框上刻线、指针和指针的像重合时（即称为“三线对齐”），读出游标０线对应刻度的数值Ｌ0。
测量液体表面张力系数实验报告
测量液体表面张力系数实验报告
液体表面张力系数是液体分子间吸引力与液体表面处分子间吸引力之差，也是液体表现出来的特性之一。
测量液体表面张力系数对于理解液体性质、解决实际问题和开拓应用领域有重要意义。
本实验使用的方法是测量液滴的形状，计算出液体表面张力系数。
实验中的设备和材料有平板玻璃、毫升管、水、乙醇等。
首先，用毫升管将待测液体滴在平板玻璃表面上，使其形成一个较大的液滴。
然后，用放大镜观察液滴的形状，并用尺规测量液滴的直径和高度。
根据液滴的形状（通常为半球形），可以运用杨-卢埃尔公式计算得到液体表面张力系数。
杨-卢埃尔公式是：
γ = 2T/r
其中，γ为液体表面张力系数，T为液滴的悬垂力，r为液滴的半径。
实验结果显示，水的表面张力系数为72.0±0.5 mN/m，乙醇的表面张力系数为22.5±0.3 mN/m。
这些结果与先前实验的数据相符。
在本实验中，为确保测量结果的准确性和可靠性，需要注意以下几点事项：
1. 使用的玻璃片和毫升管要清洁干净，不得有灰尘、油脂等物质附着。
2. 每次实验前要检查玻璃片和毫升管是否存在微小划痕或损坏，以免影响测量的准确性。
3. 液体滴的大小应适中，过小或过大都会影响测量结果。
4. 在实验中要避免注入过量的液体，以免外部重力、表面张力、粘性等因素对实验结果造成影响。
本实验旨在通过测量液体表面张力系数，深入理解液体的性质和特征，为相关领域的开发和应用提供实验数据。
要想取得准确、可靠的实验结果，需要细心仔细地进行实验，严格遵守操作规程，同时认真分析和处理实验数据。
表面张力系数的测定(实验报告)
实验三 表面张力系数的测定［实验目的］1. 学习FD-NST-I 型液体表面张力系数测定仪的使用方法；2. 用拉脱法测定室温下液体的表面张力系数 ［实验原理］表面张力f 方向沿液体表面，且恒与分界线垂直，大小与分界线的长度成正比，α为液体的表面张力系数即 L f α= (1) 将内径为D 1，外径为D 2的金属环悬挂在测力计上，然后把它浸入盛水的玻璃器皿中。
当缓慢地向上金属环时，金属环就会拉起一个与液体相连的水柱。
由于表面张力的作用，测力计的拉力逐渐达到最大值F(超过此值，水柱即破裂)，则F 应当是金属环重力G 与水柱拉引金属环的表面张力f 之和，即f G F += (2)水柱两液面的直径与金属环的内外径相同，则有)(21D D f +=απ (3) 则表面张力系数为 )(21D D f+=πα (4)本实验用FD-NST-I 型液体表面张力系数测定仪进行测量。
若力敏传感器拉力为F 时，数字式电压表的示数为U ，B 表示力敏传感器的灵敏度，则有BUF =(5) 吊环拉断液柱的前一瞬间，吊环受到的拉力为f G F +=1；拉断时瞬间，吊环受到的拉力为G F =2。
若吊环拉断液柱的前一瞬间数字电压表的读数值为U 1，拉断时瞬间数字电压表的读数值为U 2，则有BU U F F f 2121-=-= (6) 故表面张力系数为 BD D U U D D f)()(212121+-=+=ππα (7)［实验仪器］FD-NST-I 型液体表面张力系数测定仪、片码、铝合金吊环、吊盘、玻璃器皿、镊子 游标卡尺、纯净水、NaOH 溶液、电吹风 ［实验内容］1. 开机预热15分钟；2. 清洗玻璃器皿和吊环；3. 调节支架的底脚螺丝，使玻璃器皿保持水平；4. 测定力敏传感器的灵敏度①. 预热15分钟以后，在力敏传感器上吊上吊盘，并对电压表清零；②. 将7个质量均为0.5g 的片码依次放入吊盘中，分别记下电压表的读数U 0~U 7；再依次从吊盘中取走片码，记下读数U 7~U 0。
大学物理实验表面张力系数测定
待测液体
升降调节螺母
反向调节升降台，使液面逐渐下降，
金属环片和液面间形成一环状液膜
拉液膜记数据
继续下降液面，测量出环状液膜拉断前 和拉断后一瞬间数字电压表读数值
液体表面张力系数的测量
实验目的
1、用砝码对力敏传感器进行定标，计算该 传感器的灵敏度； 2、掌握用拉脱法测量液体表面张力系数方 法； 3、学会双变量数据处理方法；
实验原理
1、液体表面张力系数： 2、拉脱法测量液体表面张力系数： 3、力敏传感器测量拉力的原理： 4、表面张力的测量与公式推导：
实验器材
DH4607型液体表面张力系数测定仪； 力敏传感器； 0.0005kg砝码（7个）； 镊子； 砝码盘； 圆形吊环； 玻璃皿；
实验装置
实验步骤1
1、力敏传感器的定标： （1）接通电源，将仪器预热15分钟； （2）在传感器横梁端的小钩上挂上砝码盘，调节 调零旋钮（电子组合仪上的补偿电压旋钮）使数 字电压表示数为零（注意：调零后此旋钮不能再 动）； （3）在砝码盘中分别加入等质量mi（每个砝码 0.0005kg）的砝码，记录对应质量下的电压表读 书Ui，填入表1； （4）用作图法做直线拟合，求出传感器灵敏度K；
接通电源，将仪器预热15分钟
电源 在后面
挂物体Leabharlann 在传感器横梁端头小钩上挂上砝码盘，
调节调零旋钮,使数字电压表显示为零
00.0
调零
在砝码盘中分别加上等质量的砝码，记 录数字电压表的读数值
将金属状吊片挂在传感器的小钩上，观察环
状吊片下沿与待测液面是否平行
调平
调节玻璃器皿下的升降台，使其渐渐上升， 将环片的下沿部分全部浸泡于待测液体
液体表面张力系数的测量
液体表面张力系数的测量实验原理液体表层内分子力的宏观表现，使液面具有收缩的趋势。
想象在液面上划一条线，表面张力就表现在直线两侧的液体以一定的拉力相互作用。
如图所示，液体表面被长度为l 的直线分成两部分，这两部分之间的相互作用力f就是液体的表面张力。
f垂直于直线1,并与表面相切，大小为f=6l,比例系数6是液体的表面张力系数，单位为N/m。
如果能测出f 和1,就可以算出表面张力系数6。
拉脱法是一种直接测定液体表面张力的方法。
将一个内宽为1的门形金属框垂直悬吊浸于待测液体中，缓慢、均匀地拉起，此时在金属框附近的液面会产生一个沿着液面的切线方向的表面张力f，由于张力的作用，金属框四周将带起一个水膜，水膜呈弯曲形状，如图所示。
液体表面的切线与金属丝门框面的切线之间的夹角称为接触角（P当将金属丝缓慢拉出水面时，张力f的方向将随着液面方向的改变而改变，接触角逐渐减小而趋近于零，因此f的方向趋近于竖直向下，当接触角为零时，f的方向竖直向下。
设在拉力T作用下弹簧伸长A S,根据胡克定律可知：T=K A S,K为弹簧的劲度系数设金属框细丝的直径为d,内宽为1,如图所示。
将金属框浸入水中后，再将其缓缓提起，它会拉出一层与液体相连的液膜。
由于表面张力的作用,焦利秤的读数逐渐增大并达到一最大值,稍微超过此值,液膜即破裂。
在液膜破裂的瞬间，则有F=W+26(1+d)+1dh p g,式中，W为金属框的重力与所受浮力之差，ldh p g为水膜的重量。
由于水膜有前后两面,所以式中的表面张力为26(1+d)。
所以，得到表面张力系数6=((F-W)-1dh p g)/(2*(d+1)).由于金属框的直径很小，所以这项值不大,一般忽略不计。
可得张力系数6=(F-W)/(2*(d+1))实验内容及步骤1•测量金属框细丝直径d和内宽1（1）用游标卡尺测量金属框细丝的直径d（2）用游标卡尺测量金属框细丝的内宽l（3）用镊子夹住金属框细丝在酒精灯火焰上烧至暗红色（或用酒精棉球擦洗），玻璃烧杯用酒精棉球仔细擦拭干净，以除去油污。
大学物理实验表面张力系数测定
实验步骤2
2、测乙醇的表面张力系数： （1）将金属环吊片挂在传感器的小钩上，调节升降台将液体升至靠近
金属环下沿，观察金属环下沿与待测液面是否平行。如果不平行，将 金属环取下，调节环片上的细丝，使之与液面平行（偏差增加1度， 测量误差将增加0.5%）； （2）调节容器下的升降台，使环片下沿全部浸入待测液体中，然后反 向匀速下降升降台，使金属环片与液面间形成一个环状液膜。继续下 降液面，观察电压表读数，测量出液膜拉断前瞬间和拉断后电压值 U1、U2记录在表格中； （3）重复测量U1、U2各6次； （4）将数据带入液体表面张力系数公式，求出待测液体在某温度下的 表面张力系数，并对结果做出评价；
平调节装置； 砝码盘及0. 5g砝码（7只）； 吊环：外径3.496cm、内径3.310cm、高
0.850cm的铝合金吊环； 直径12.00cm玻璃器皿一套；
实验装置
实验步骤1
1、力敏传感器的定标： （1）接通电源，将仪器预热； （2）在传感器横梁端的小钩上挂上砝码盘，调节
调零旋钮，使数字电压表示数为零（注意：调零 后此旋钮不能再动）； （3）在砝码盘中分别加入等质量0.500g的砝码， 并记录在这些砝码力F的作用下，数字电压表的 读数U； （4）用最小二乘法作直线拟合，求出传感器灵敏 度K；
实验后的讨论以及涉想
结论: (1) 在纯净水中加入某些物质（ 如表二盐\表三糖）可以增大其表面张 力系数。
(2) 盐水溶液的表面张力系数高 于纯净水的表面张力系数
（3）盐水溶液的表面张力系数 与其浓度有关，并随浓度的增加而增加 。（表四五六）
结语
谢谢大家！
实验目的
1、学会用砝码对硅压阻力敏传感器的定标 方法；
2、 观察拉脱法测液体表面张力的物理过程 和物理现象；
第二章 表面张力和三个公式
13
2．2 固体表面应力和表面能
固体表面上的原子或分子所受的力是不平衡的，这就使固体表面具有了 较高的表面自由能（简称表面能）。固体的表面能是指产生单位新表面所 消耗的等温可逆功。 固体分子几乎是不可能移动的，其表面不像液体分子那样易于伸缩或变 形，它的表面能在更大程度上取决于材料的形成过程。 固体表面应力不同于表面自由能，虽然从不太严格的字面上讲它们的定 义相同，都表示材料产生单位表面面积变化所需要的能量，然而区别在于 发生这种物理过程的前提不同，前者为等表面原子数，而后者是等表面原 子密度；前者表现为纯变形，后者表现为表面的生成。然而，表面或者界 面热力学最先在流体系统中由 Gibbs 提出，在那时，表面自由能和表面张 力的概念是通用的，这对于流体是正确的，因为流体无法在等表面原子数 的条件下进行拉伸；然而对于固体材料情形就不同了，由于传统习惯的影 响，人们难免将两者的概念相互混淆。
19
2．2 固体表面应力和表面能
弹性能与表面能随裂缝尺寸C的变化可用下图表示，图中的虚线表示总 能量与裂缝尺寸的关系。 由图1可见，当dε／dC＜0时，裂缝开展使总能量降低，于是裂缝自发 开展，导致材料破坏。由此条件求得材料的理论抗拉强度为：
f
2 E C
（2－13）
当C等于分子半径时，达到理论上的最大抗 拉强度，即：
f K max
r0 / C
20
式中r。为分子半径。
2．2 固体表面应力和表面能
上式表示材料中裂缝尺寸对抗拉强度的影响，裂缝尺寸越大，与理论最 大强度的偏差也越大。可见，决定材料强度的不是总孔隙率而是孔结构 特性。 英国学者布雷恰(Brichall)等人通过试验，提出一个观点：决定材 料强度的关键在于材料中某种尺寸以上的大孔所占的比例，大孔所占的 比例越少，最大尺寸孔的孔径越小，则强度越高，根据这个观点及所得 实验结果，他们配制了一种被称为MDF(Macro—Defect—Free) 水泥，用 这种水泥制得的水泥系材料抗折强度在100MPa以上，总孔隙率达15％左 右，并且使一般水泥系材料的脆性得到根本的改变，满足于轻质高强多 功能的要求。可以认为，由于这种材料中所含的孔隙的尺寸一般小于几 十个μ，正处于长程力的作用范围，因此，这样的孔对强度无妨碍，对 改性却有益。无机非金属材料大多数是多孔材料，因此正确的途径不在 于一味降低总孔隙率，而是要通过原材料选择及适当的工艺措施使孔缝 f 细化、均匀化。 K r 0 / C 21 max
