数字电路是一种用于处理数字信号的电子电路，它在计算机中扮演着重要的角色。
以下是数字电路在计算机中的一些主要应用：
1. 处理器：计算机的中央处理器（CPU）是数字电路的核心。
CPU 包含了大量的逻辑门、寄存器和算术逻辑单元（ALU），用于执行指令和进行数据处理。
数字电路的高速性能和精确控制使得 CPU 能够快速地执行计算和逻辑操作。
2. 内存：计算机中的内存使用数字电路来存储数据和程序。
内存芯片由许多存储单元组成，每个单元可以存储一个二进制数。
数字电路用于控制内存的读写操作，以及在内存中进行数据的存储和检索。
3. 输入/输出设备：计算机的输入设备（如键盘、鼠标）和输出设备（如显示器、打印机）也使用数字电路。
数字电路用于将输入的模拟信号转换为数字信号，以及将数字信号转换为模拟信号输出。
4. 数据通信：计算机通过网络进行数据通信时，数字电路用于处理和传输数字信号。
网络接口卡（NIC）、路由器和交换机等设备都包含数字电路，用于实现数据的发送、接收和转发。
5. 时钟和定时器：计算机中的时钟和定时器电路使用数字电路来产生精确的时间信号。
这些电路用于控制系统的时序、定时操作和中断处理。
总之，数字电路在计算机中应用广泛，它是计算机能够处理和存储数字信息的基础。
数字电路的高速、精确和可靠性能使得计算机在各个领域都发挥着重要的作用。
数字信号处理电路的基本原理与应用
数字信号处理电路的基本原理与应用数字信号处理（Digital Signal Processing，简称DSP）是一门涉及数字信号的获取、处理和分析的学科。
它包括了信号处理领域中的一系列技术与方法，如采样、量化、编码、滤波、时频分析、相关等。
数字信号处理电路是实现这些技术与方法的关键。
数字信号处理电路的基本原理是将模拟信号转化为数字信号，并对其进行处理。
模拟信号是连续时间的信号，而数字信号是离散时间的信号。
这种转化需要使用模数转换器（Analog-to-Digital Converter，简称ADC）来进行采样和量化。
采样是指按照一定的时间间隔对信号进行取样，而量化是将取样结果离散化为有限个不同的幅值。
通过ADC，模拟信号可以转化为数字信号，进而可以在数字环境中进行处理。
数字信号处理电路主要包括了数字滤波器、谱分析器、时域分析器等模块。
其中，数字滤波器是最常见的模块之一，用于对数字信号进行滤波处理。
滤波器可以通过去除不需要的频率成分或者增强所需的频率成分来实现信号的处理。
常见的数字滤波器有低通滤波器、高通滤波器、带通滤波器等。
通过适当选择滤波器的参数，可以实现对信号的去噪、降低干扰等目的。
谱分析器是用于对信号进行频谱分析的模块，用于研究信号频域特性。
它可以将信号从时域转化为频域，并显示信号的功率谱密度。
谱分析器在通信系统、音频处理、图像处理等领域应用广泛。
通过对信号的频域特性进行分析，可以了解信号的频率分布情况，以便进行相应的处理和改进。
时域分析器是用于对信号进行时域分析的模块，用于研究信号的时间特性。
它可以显示信号的幅度随时间的变化情况，从而了解信号的时域特性。
时域分析器在振动分析、通信系统、音频处理等领域有着重要的应用。
通过对信号的时域特性进行分析，可以了解信号的时序关系，检测信号的波形变化等信息。
除了数字滤波器、谱分析器、时域分析器等模块外，数字信号处理电路还包括了信号源、数字信号编解码器等组成部分。
数字电路的应用与原理
数字电路的应用与原理1. 引言•数字电路是现代电子技术中的重要组成部分，用于处理和传输数字信号。
2. 数字电路的基本原理•数字电路是由数字逻辑门组成的电路，其中逻辑门通过逻辑运算实现对数字信号的处理和操作。
3. 数字电路的分类•组合逻辑电路：只通过输入信号的组合进行输出计算和操作的电路。
•时序逻辑电路：除了输入信号的组合外，还考虑了时序元件的状态和时钟的作用。
4. 数字电路的应用领域•计算机系统：数字电路在计算机的中央处理器、内存和输入输出设备中有广泛应用。
•通信系统：数字电路用于数字信号的编码、解码和传输。
•控制系统：数字电路用于实现自动控制和逻辑控制。
5. 数字电路的设计原则•可靠性：电路设计应确保电路的可靠性，以避免故障和损坏。
•灵活性：电路应具有一定的灵活性，以适应不同的输入和输出要求。
•高性能：电路应具有高速和高效率的特性，以满足实时处理和大数据量的需求。
6. 数字电路的设计过程1.确定需求：明确电路的功能和输入输出要求。
2.逻辑设计：使用逻辑门和逻辑运算符设计电路的逻辑功能。
3.电路优化：对逻辑电路进行优化，以提高性能和降低成本。
4.电路布局：将电路组件进行布局，并进行电路的连线。
5.仿真验证：通过仿真验证设计的电路是否满足要求。
6.物理实现：将电路设计转换为电路板或芯片的物理实现。
7.测试调试：对物理实现的电路进行测试和调试，以确保其正常工作。
7. 数字电路的发展趋势•集成化：数字电路的集成度越来越高，以满足小型化和高性能的需求。
•高速化：数字电路的工作频率不断提高，以实现更快的数据处理和传输速度。
•低功耗：数字电路的功耗不断降低，以减少能源消耗和热量产生。
8. 结论•数字电路在现代电子技术中扮演着重要角色，广泛应用于计算机系统、通信系统和控制系统等领域。
•了解数字电路的基本原理、应用和设计过程，对于电子工程师和电子科技爱好者具有重要意义。

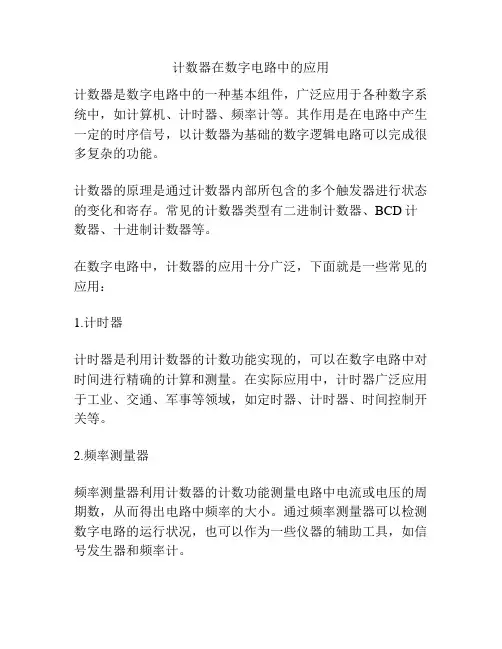

计数器在数字电路中的应用
计数器在数字电路中的应用
计数器是数字电路中的一种基本组件，广泛应用于各种数字系统中，如计算机、计时器、频率计等。
其作用是在电路中产生一定的时序信号，以计数器为基础的数字逻辑电路可以完成很多复杂的功能。
计数器的原理是通过计数器内部所包含的多个触发器进行状态的变化和寄存。
常见的计数器类型有二进制计数器、BCD计数器、十进制计数器等。
在数字电路中，计数器的应用十分广泛，下面就是一些常见的应用：
1.计时器
计时器是利用计数器的计数功能实现的，可以在数字电路中对时间进行精确的计算和测量。
在实际应用中，计时器广泛应用于工业、交通、军事等领域，如定时器、计时器、时间控制开关等。
2.频率测量器
频率测量器利用计数器的计数功能测量电路中电流或电压的周期数，从而得出电路中频率的大小。
通过频率测量器可以检测数字电路的运行状况，也可以作为一些仪器的辅助工具，如信号发生器和频率计。
3.分频器
分频器是一种常见的数字电路，基于计数器的频率除法功能实现。
通过分频器，可以将信号的频率降低，使得信号更加合适于数字电路中，可用于钟摆、通信、遥控器等场合。
4.计数器触发开关
计数器触发开关是一种基于计数器工作方式的触发电路，可以在电路中实现自动转换的功能。
在实际应用中，计数器触发开关广泛应用于信号控制器、调节器、遥控开关等场合。
总之，计数器在数字电路中的应用非常广泛，在现代信息技术的快速发展中其作用愈加凸显。
同时由于其简单的工作原理和普及性，计数器将持续被更多的电路设计和应用领域中广泛使用和发展着。
数字信号和数字电路数字电路的分类数字电路的应用数字电路
超大规模集 成电路VLSI
大于1000门.片，或 高集成度的数字逻辑系统 大于10万个元件/片 它包括:各种型号的单片机和控制器
数字电子技术
三、数字电路的应用
数字电子技术在数字通讯、自动控制、 数字电子计算机、数字测量仪表以及家用电 器等各个技术领域中的应用日益广泛。
数字电子技术
一、数字信号和数字电路

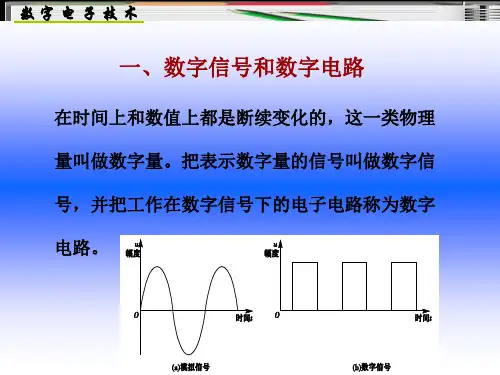

在时间上和数值上都是断续变化的，这一类物理 量叫做数字量。把表示数字量的信号叫做数字信 号，并把工作在数字信号下的电子电路称为数字 电路。
数字电子技术
二、数字电路的分类
集成电路的分类 集成度
～10门.片，或10～ 逻辑单元电路
10个元件/片
它包括:逻辑门电路、集成触发器
10～100门.片，或 逻辑部件
中规模集成电路 100～1000个元件/片 它包括:计数器、译码器、编码器、
MSI
数据选择器、寄存器、算术运算
器、比较器、转换电路等
大规模集成电路 LSI
100～1000门/片，或 1000～10000个元 件/片
数字逻辑系统 它包括:中央控制器、存储器、各种
数字电路的应用
数字电路的应用范围
计算机硬件
通信系统
数字电路是计算机硬件的重要组成部分， 包括CPU、内存、硬盘等都离不开数字电 路。
数字电路在通信系统中发挥着重要作用， 如光纤通信、移动通信、卫星通信等都需 要数字电路进行信号处理和传输。
控制设备
数字信号处理
数字电路在各种控制设备中也有广泛应用 ，如智能仪表、工业自动化设备等都离不 开数字电路的支持。
寄存器
移位寄存器
可以存储二进制数据，并可以将数据向左或向右移动。
计数器
用于计数输入脉冲的个数，常用于定时器和分频器。
译码器
二进制译码器
有n个输入端和2^n个输出端，每个输出端对应一个输入的二进制码组合。
显示译码器
用于将二进制数转换为七段数码管显示的数字。
03
数字电路的应用实例
计算机硬件
中央处理器（CPU）
数字电路在数字信号处理领域也有广泛应 用，如音频、图像、视频等信号的处理都 离不开数字电路。
02
数字电路的基本组成
逻D门
实现逻辑与操作，当所有输入 都为高电平时，输出为高电平
。
OR门
实现逻辑或操作，当至少一个 输入为高电平时，输出为高电
平。
NOT门
实现逻辑非操作，对输入信号 进行反转。
04
数字电路的发展趋势
集成电路的发展
01
集成电路是数字电路发展的基础 ，随着微电子技术的不断进步， 集成电路的集成度越来越高，功 能越来越强大。
02
集成电路的发展推动了数字电路 的微型化和高效化，使得数字电 路在便携式设备、智能家居等领 域得到广泛应用。
高速数字电路的发展
随着数据传输速率的不断提高，高速 数字电路在通信、计算机等领域的应 用越来越广泛。
大二 数字电路 复习资料
数 字 逻 辑 与 数 字 系 统
集成门电路使用中应注意的几个问题
分类
工作电源 输出电平 阈值电压 输入端串 接电阻Ri 输入端 悬空 多余输入 端的处理
TTL
VCC = 5 V UOL= 0.3 V UOH = 3.6 V UTH = 1.4 V
CMOS
VDD = 3 18 V UOL 0 V UOH VDD
2. 化简
[解] 1. 逐级写出输出逻辑表达式
A 0 0 1 1
B 0 1 0 1
Y
1 0 0 1
4. 功能 输入信号相同时 输出为1，否则为0 — 同或。
Y ( A A B)( B A B) AB A B
数 字 逻 [例] 设计一个监视交通信号灯工作状态的逻辑电 辑 与 路。正常情况下，红、黄、绿灯只有一个亮，否则视 数 字 为故障状态，发出报警信号，提醒有关人员修理。 系 [解] 1. 逻辑抽象 统
4 选 1 Y D0 A1 A0 D1 A1 A0 D2 A1 A0 D3 A1 A0 8选1
Y D0 A2 A1 A0 D7 A2 A1 A0
而任何组合逻辑函数都可以表示成为最小项之和 的形式，故可用数据选择器实现。
数 字 逻 辑 与 数 字 系 统
2. 步骤 (1) 根据 n = k - 1 确定数据选择器的规模和型号
（1） 画函数的卡诺图 [ 解] （2） 合并最小项：画包围圈 （3） 写出最简与或表达式 Y AD BD C D CD AB 00 01 11 10 1 00 1 01 1 1 1 1 11
1
1
1
1
AD
C D 10
BD
数 字 逻 辑 与 数 字 系 统
模拟电路和数字电路的应用
模拟电路和数字电路的应用随着科技的不断进步，电路技术也在不断发展，其中最基本的电路可以分成两类，分别是模拟电路和数字电路，这两种电路都有着广泛的应用。
一、模拟电路的应用模拟电路是指具有连续性信号的电路。
模拟电路广泛应用于模拟信号的处理、转换、传输、放大、滤波、调节等方面。
以下是模拟电路的一些应用：1.放大器放大器是模拟电路中常见的一种电路。
它的基本作用是将输入信号的强度放大到需要的程度，以便能够将信号送往下一级电路。
例如，在音频和视频电路中，放大器用于将微弱的声音信号或图像信号放大到更高的电平，以实现更好的声音效果或图像效果。
2.滤波器滤波器是模拟电路中用于处理信号的一种电路。
它能够从输入信号中选择所需要的频率范围，滤掉其它频率的信号。
例如，在收音机中，滤波器用于选择所需要的无线电台，滤掉其它无用的无线信号。
二、数字电路的应用数字电路是指具有离散信号的电路，最基本的元件就是二极管和晶体管。
数字电路广泛应用于数字信号的处理和转换，例如计算、编码、解码等。
以下是数字电路的一些应用：1.计算机计算机是数字电路应用最广泛的领域之一。
计算机内部的处理器、内存等组件都是由数字电路构建的。
数码管也是数字电路中的一种重要组件，用于显示数字信息。
2.编码器和解码器编码器和解码器是数字电路中用于数据转换的一种电路。
例如，数字音频中的压缩格式，就是利用编码器将音频信号转换成压缩格式，然后利用解码器将压缩格式转换回音频信号。
总结：综上所述，模拟电路和数字电路在各自的领域内有着广泛的应用，它们不仅有着相互的联系，而且可以互相结合，例如模数转换器和数模转换器，可以将模拟信号和数字信号相互转换。
在今后的科技发展中，模拟电路和数字电路的应用范围会愈来愈广，我们每个人在日常生活中所接触到的电子产品，都是数字电路和模拟电路相互结合的产物，电路技术的发展也是人类社会发展的重要标志之一。
