由立体图形到视图(2019年11月)
正视图 俯视图 侧视图
问题:下面是由7块小正方体木块堆成的物体,从三个
方向看到的图形如下,请同学们说出哪一个是主视图? 哪一个是左视图?哪一个是俯视图?
主视图
俯视图 左视图

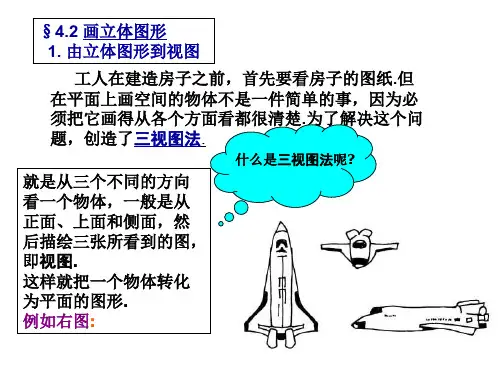

§4.2 画立体图形 1. 由立体图形到视图
工人在建造房子之前，首先要看房子的图纸.但 在平面上画空间的物体不是一件简单的事，因为必 须把它画得从各个方面看都很清楚.为了解决这个问 题，创造了三视图法.
什么是三视图法呢?
就是从三个不同的方向 看一个物体，一般是从 正面、上面和侧面，然 后描绘三张所看到的图， 即视图. 这样就把一个物体转化 为平面的图形. 例如右图:
正视图
左视图
俯视图
小结：
什么是三视图呢？ 就是从正面、上面和侧面（左面或 右面）三个不同的方向看一个物体，
然后描绘三张所看到的图，即视 图。
这样就把一个图形，称为正视图； 从上面看到的图形，称为俯视图； 从侧面看到的图形，称为侧视图， 观看方向不同，有左视图、右视图。
；月子中心 / 月子中心
；
