铝和铁怎样焊接最简便
铝合金的焊接技术和基本操作，了解铝焊的成本低不产生飞溅和烟气
铝合金的焊接技术和基本操作，了解铝焊的成本低不产生飞溅和烟气铝合金的焊接技术铝及其合金因具有良好的耐蚀性、导电性、导热性以及高的比强度而广泛应用于工业领域，铝合金的产量仅次于钢铁的。
近年来，随着铝合金在汽车制造、造船、国防和航空、容器制造、体育器材业等制造领域的广泛应用，铝合金焊接技术也在突飞猛进地发展。
一、铝合金的焊接性纯铝的熔点是660℃．焊接用的铝合金熔点大约在560℃。
铝合金焊接有以下难点：1铝合金焊接接头软化严重，对于有热处理强化性能的铝合金，焊接接头经历了较大的热循环．热影响区强度退化较为明显．其抗拉强度大约只有母材的60％～70％，这是热处理强化铝合金焊接接头一个比较典型的焊接缺陷。
2合金表面易产生熔点很高的氧化膜23，其熔点为2060℃，焊接时难熔的氧化膜会妨碍填充金属和母材的熔合，导致氧化物的夹渣；3铝及铝合金焊接凝固时，熔池里的气体因来不及逸出而较易形成气孔；4熔化状态的铝及铝合金在结晶凝固后，体积大约要缩减6％。
由此所产生的收缩应力可能会导致工件变形和焊接裂纹产生；5线膨胀系数大，易产生焊接变形；6铝及铝合金焊接过程中，熔池金属没有颜色的变化，容易造成焊穿或塌陷；7铝合金热导率大(约为钢的4倍)，相同焊接速度下，热输入要比焊接钢材大的2倍～4倍。
二、铝合金的传统焊接技术铝合金的焊接要求采用能量密度大、焊接热输入小、焊接速度高的焊接方法。
目前，生产中常用TIG焊、MIG焊来焊接铝合金材料。
1、钨极惰性气体保护电弧焊（TIG）1始于本世纪30年代，是最早的气体保护电弧焊方法，它是为了适应活泼金属(铝、锰、钛等)的焊接而产生的。
TIG是以高熔点的钨和焊件分别作为两个电极，在两电极之间用惰性气体(氩、氦或氩氮混合气体)隔绝空气作为保护的一种电弧焊方法。
其优点是：焊接过程稳定，焊后无需清渣，焊接接头保护效果好，易于实现全方位和自动焊接。
其缺点是：焊前清理要求高．主要是清除焊接接头表面的污物及氧化膜；钨极承载电流能力较低，焊接熔深有限，生产效率低，适宜薄板焊接；惰性气体较贵，生产成本高。
铁铝铜钛合金的焊接方法

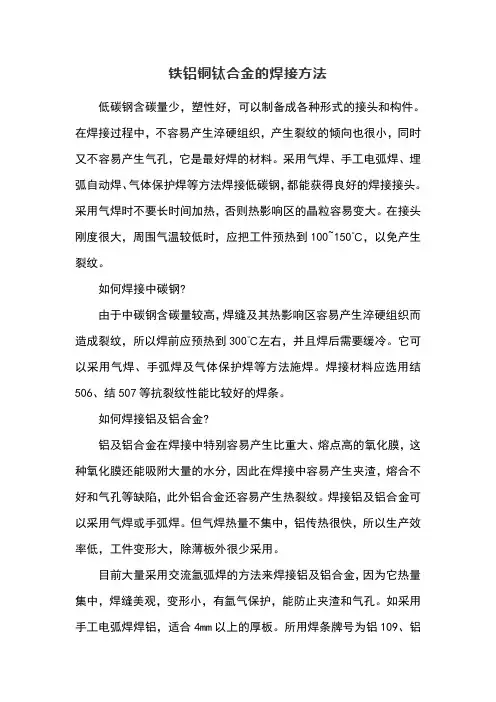

铁铝铜钛合金的焊接方法低碳钢含碳量少，塑性好，可以制备成各种形式的接头和构件。
在焊接过程中，不容易产生淬硬组织，产生裂纹的倾向也很小，同时又不容易产生气孔，它是最好焊的材料。
采用气焊、手工电弧焊、埋弧自动焊、气体保护焊等方法焊接低碳钢，都能获得良好的焊接接头。
采用气焊时不要长时间加热，否则热影响区的晶粒容易变大。
在接头刚度很大，周围气温较低时，应把工件预热到100~150℃，以免产生裂纹。
如何焊接中碳钢?由于中碳钢含碳量较高，焊缝及其热影响区容易产生淬硬组织而造成裂纹，所以焊前应预热到300℃左右，并且焊后需要缓冷。
它可以采用气焊、手弧焊及气体保护焊等方法施焊。
焊接材料应选用结506、结507等抗裂纹性能比较好的焊条。
如何焊接铝及铝合金?铝及铝合金在焊接中特别容易产生比重大、熔点高的氧化膜，这种氧化膜还能吸附大量的水分，因此在焊接中容易产生夹渣，熔合不好和气孔等缺陷，此外铝合金还容易产生热裂纹。
焊接铝及铝合金可以采用气焊或手弧焊。
但气焊热量不集中，铝传热很快，所以生产效率低，工件变形大，除薄板外很少采用。
目前大量采用交流氩弧焊的方法来焊接铝及铝合金，因为它热量集中，焊缝美观，变形小，有氩气保护，能防止夹渣和气孔。
如采用手工电弧焊焊铝，适合4mm以上的厚板。
所用焊条牌号为铝109、铝209、铝309。
它们都属盐基型焊条，稳弧性能不好，要求用直流反接电源。
如何焊接钛及钛合金?钛是非常活泼的元素，在液态和高于600℃的固态下，极易和氧、氮、氢等气体作用，生成有害的杂质，使钛发生脆化。
因此，钛及钛合金不能采用氧-乙炔气焊、手工电弧焊或其它气体保护焊，而只能采用氩弧焊，真空电子束焊和接触焊等方法。
采用氩弧焊焊3mm以下的薄板，电源用直流正接、氩气纯度不低于99.98%，喷嘴要尽量靠近工件，焊接电流要小，焊接速度要快，焊后一般要进行低温退火处理，以改善结晶组织和消除焊接应力。
如何焊接铜及铜合金?铜及铜合金的焊接有许多困难，因为它们的导热性特别好，所以容易造成焊不透和熔合不好等缺陷。
钢轨铝热焊接流程
施密特铝热焊铝热焊工艺的主要流程准备工作→轨端干燥→轨端除锈去污→对轨→夹具安装→砂模安装→封箱→预热→坩埚安装→点火→反应→拆模→推瘤→打磨。
铝热焊操作步骤1、准备工作●预先了解待焊钢轨的轨型和材质，正确选择砂型和焊剂的类型。
●出发前必须安排专人根据焊接清单清点全部施工物品，以免少带、漏带影响施工。
●对施工设备、燃气瓶等进行检查，确保使用时安全可靠。
●从焊缝两侧钢轨开始，每一侧松开2 - 4组扣件，然后至少将50m范围内的钢轨扣件按规范锁紧，并在焊缝两侧各第一个锁紧扣件处的钢轨上，做划线记号，以便观察钢轨是否移动，然后才可以进行铝热焊焊接。
提示：在焊接过程中，如果钢轨发生明显移动则会拉伤甚至拉裂焊缝，并可能引发高温钢水从砂型中外泄，导致焊接事故。
●气温急剧变化时必须用拉伸机锁定钢轨，然后进行焊接操作。
●焊接处有缺口、损伤、磨损严重以及端面不规则的钢轨必须切除后，才能进行焊接。
●待焊钢轨在距轨端200mm范围内有螺栓孔时，必须对螺栓孔周边倒角，并用专用钢塞将孔塞紧，以确保钢轨能均匀传递焊接时产生的热量，钢塞必须与螺栓孔配合紧密。
2、轨端干燥砂型安装前需用预热枪对焊缝两侧1米范围内钢轨进行加热干燥，充分除去钢轨表面水分。
3、轨端除锈去污●在距轨端50mm范围内，用角磨机和钢丝刷对焊接钢轨的端面、轨头、轨腰和轨脚进行打磨清污除锈，要特别注意将轨底打磨清洁干净。
●打磨完成后，轨头端部边缘需倒角1mm×45°。
4、对轨●以轨脚处为基准，控制轨缝宽度为28+2-1mm。
●水平调整：用一米直尺分别检查焊缝两端钢轨轨头、轨腰、轨底是否平直。
如有偏差，用对轨架或者钢楔子进行调节，轨头侧面以行车面为基准进行调整。
●尖点调整：将一米直尺自由放置在轨顶，使其中点与焊缝中点相重合，用对轨架或者钢楔子对轨端高度进行调节，使直尺的两个端部与轨顶之间的间隙为1.8～2.3mm。
5、夹具安装●夹具应安装在上风方向，避免逆风安装导致火焰灼伤预热系统。
电烙铁焊接铝件的6种方法
梦断权涂观后感
首先呢，这剧里那些争权夺利的场面，就像是一群饿狼在抢一块肉骨头。
每个人都瞪着眼睛，算计着怎么把别人踩在脚底下往上爬。
那些角色，有的表面上和和气气，心里头啊，早就想好了一百种坑人的法子。
看着他们在权力的泥潭里挣扎，我就想啊，权力这东西可真是个迷人又危险的玩意儿，就像带刺的玫瑰，想摘的人被扎得满手是血还不肯罢休。
再说那些角色的命运，真是让人忍不住感叹。
本来以为自己能一路开挂走向权力巅峰的，结果一个不小心就掉进了别人设的陷阱里。
就像那个谁谁谁（剧里角色），一开始多牛气哄哄的，走路都带风，觉得自己能把整个局势都拿捏得死死的。
结果呢？被人三言两语就哄得晕头转向，最后啥都没捞着，还落得个凄惨的下场。
这就告诉我们啊，人可不能太贪心，权力的美梦做着做着就可能变成噩梦了。
还有啊，这剧里的人际关系复杂得就像一团乱麻。
今天还是盟友，明天因为一点利益冲突就立马翻脸成仇人。
感觉在那个权力的世界里，就没有什么真正的友情或者信任可言。
不过呢，这也让整个剧情特别有看头，就像在看一场复杂的棋局，每个棋子都在动心眼儿。
从表演的角度来说，演员们都很给力。
他们把那些在权力场中的纠结、贪婪、无奈都表现得很到位。
看着他们的表情，我都能感受到角色内心的挣扎，就像是自己也置身于那个尔虞我诈的环境中一样。
焊铝板最简单的方法
焊铝板最简单的方法引言铝板是一种常用的金属材料，具有重量轻、导热性好、耐腐蚀等特点，因此在许多领域都得到广泛应用。
当需要将铝板进行连接时，焊接是一种常见的方法。
本文将介绍焊铝板的最简单方法，以帮助读者快速掌握焊接技巧。
材料准备在焊接铝板之前，我们需要准备以下材料和工具：1. 铝焊条：选择适合所焊接铝板材质的焊条。
2. 氩弧焊机：用于焊接过程中提供电力和气体。
3. 钳子：用于固定焊接位置。
4. 防护装备：如焊接手套、面具、防火口罩等。
步骤一：准备工作1. 清洁铝板表面：使用刷子或砂纸将铝板表面的氧化层、污渍等清除，确保焊接表面干净。
2. 固定焊接位置：使用钳子将待焊接铝板固定在所需位置上，以确保焊接过程中铝板不会移动。
步骤二：点焊测试在真正开始焊接之前，我们建议进行点焊测试，这有助于调整焊接参数，确保焊接效果。
具体步骤如下：1. 设置焊接参数：根据焊条和铝板厚度，调整焊接机的电流和电压。
2. 进行点焊测试：将焊条的一端按垂直于铝板的角度与铝板表面接触，而另一端与焊接机的电极接触。
将焊接机的按钮按下，形成一个点焊接。
3. 检查焊接效果：检查焊接点的质量，包括焊接的牢固程度和焊缝的均匀度等。
如果焊接效果不理想，可以微调焊接参数直到达到预期效果。
步骤三：正式焊接1. 准备焊接环境：确保焊接场所通风良好，以避免焊接过程产生的有害气体对人体的影响。
2. 调整焊接参数：根据之前的点焊测试结果，设置焊接机的电流和电压。
3. 开始焊接：将焊条的一端按垂直于铝板的角度与焊接位置接触，并将另一端与焊接机的电极接触。
保持稳定的焊接速度和焊接角度，使焊条均匀地覆盖焊接位置。
4. 注意安全：在焊接过程中，注意防护装备的使用，以保护自己的安全。
步骤四：后续处理1. 焊接完毕后，等待焊接区域冷却。
2. 检查焊缝质量：检查焊接的牢固程度和焊缝的均匀度等，确保焊接质量良好。
3. 清洁焊接区域：使用布料清除焊接区域的焊渣和其他杂物，使焊接区域干净整洁。
钢与铝的焊接-CMT技术
另一主要问题腐蚀问题，由于两种材料电化学电位差别较大，只要存在电位差，就会有电解发生（原理相当于电池），而铝电位低，因而是负极，会随着电解而腐蚀。
图-4低放大倍率的接头图图-5接头的晶向图
从图-4图中可以清楚看到，铝这边是熔焊上的，而钢这边是钎焊上的。
从图-5可以看到，IMP脆性相只有2.41µm。
在所有的实验中IMP相的厚度都是低于10 µm，因而接头的性能更多的是受母材性能的影响，而不是接头中的IMP相，在强度测试过程断裂处总是发生在铝的热影响区，有时甚至在铝基体上。表二是种测试的强度平均值
1

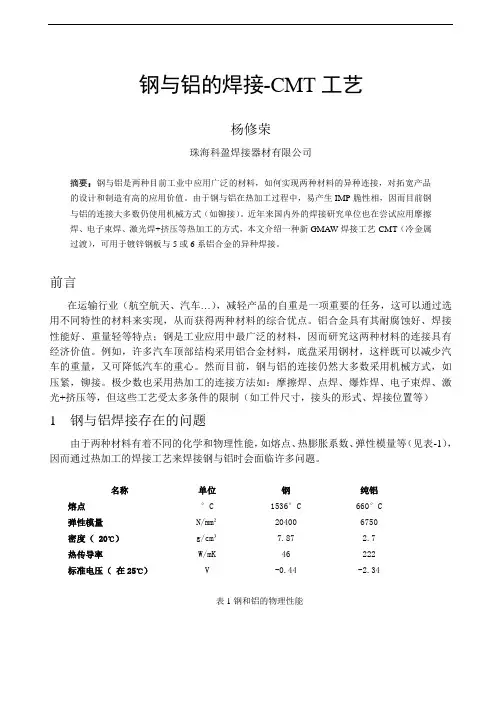

由于两种材料有着不同的化学和物理性能，如熔点、热膨胀系数、弹性模量等（见表-1），因而通过热加工的焊接工艺来焊接钢与铝时会面临许多问题。
名称
单位
钢
纯铝
熔点
°C
1536°C
660°C
弹性模量
N/mm²
20400
6750
密度（20℃）
g/cm³
7.87
2.7
热传导率
W/mK
46
222
标准电压（在25℃）
V
-0.44
-2.34
表1钢和铝的物理性能
最大的问题是铝与钢易形成非常硬和脆的IMP相（intermetallic phases），并且焊接热输入量越大，生成的IMP相就越多。这种脆性相严重破坏接头的静态和动态的强度，以及恶化接头的塑性。
图1二元的AL-Fe相位图
在图中左边可以看出铁在固熔状态下是可以熔解一部份铝，但当铝的含量超过12%时，晶体结构发生根本的改变，形成FeAL(β)，Fe3Al(β)混合物，这些混合物是非常硬(250-520HV)和脆的。如果铝在铁中的含量进一步提高，就会形成Fe2Al(ξ), Fe2Al5(η)和FeAl3(θ)混合物，这些混合物硬度更高(600 – 1100 HV)，更脆。这种脆性物的产生是由于铁在铝中的扩散或是铝在铁中的扩散。当两种不同材料电化学电位有差别时，就会发生分子扩散以弥补电位差，电位相差越大时（铁和铝的△E~1.22 V），扩散的趋势就越大，如果两种材料都是处于液态，则扩散就更容易。
焊接标准(铝和钢)
第一铝材焊接的标准焊接方法：几乎各种焊接方法都可以用于焊接铝及铝合金，但是铝及铝合金对各种焊接方法的适应性不同，各种焊接方法有其各自的应用场合。
气焊和焊条电弧焊方法，设备简单、操作方便。
气焊可用于对焊接质量要求不高的铝薄板及铸件的补焊。
焊条电弧焊可用于铝合金铸件的补焊。
惰性气体保护焊(TIG或MIG)方法是应用最广泛的铝及铝合金焊接方法。
铝及铝合金薄板可采用钨极交流氩弧焊或钨极脉冲氩弧焊。
铝及铝合金厚板可采用钨极氦弧焊、氩氦混合钨极气体保护焊、熔化极气体保护焊、脉冲熔化极气体保护焊。
熔化极气体保护焊、脉冲熔化极气体保护焊应用越来越广泛(氩气或氩/氦混合气) 焊前准备1、焊前清理：铝及铝合金焊接时，焊前应严格清除工件焊口及焊丝表面的氧化膜和油污;1)化学清洗：化学清洗效率高，质量稳定，适用于清理焊丝及尺寸不大、成批生产的工件。
可用浸洗法和擦洗法两种。
可用丙酮、汽油、煤油等有机溶剂表面去油，用40℃～70℃的5%～10%NaOH溶液碱洗3 min～7 min(纯铝时间稍长但不超过20 min)，流动清水冲洗，接着用室温至60℃的30%HNO3溶液酸洗1 min～3 min，流动清水冲洗，风干或低温干燥。
2)机械清理:在工件尺寸较大、生产周期较长、多层焊或化学清洗后又沾污时，常采用机械清理。
先用丙酮、汽油等有机溶剂擦试表面以除油，随后直接用直径为0.15 mm～0.2 mm的铜丝刷或不锈钢丝刷子刷，刷到露出金属光泽为止。
一般不宜用砂轮或普通砂纸打磨，以免砂粒留在金属表面，焊接时进入熔池产生夹渣等缺陷。
另外也可用刮刀、锉刀等清理待焊表面。
清理后如存放时间过长(如超过24 h)应当重新处理。
2、垫板:铝合金在高温时强度很低，液态铝的流动性能好，在焊接时焊缝金属容易产生下塌现象。
为了保证焊透而又不致塌陷，焊接时常采用垫板来托住熔池及附近金属。
垫板可采用石墨板、不锈钢板、碳素钢板、铜板或铜棒等。
垫板表面开一个圆弧形槽，以保证焊缝反面成型。
铝热焊接原理与操作方法
铝热焊的基本原理和用途[ 来源: 《焊接与切割作业安全技术》 | 更新日期: 2008-11-11 | 浏览(18)人次 ]基本原理铝粉及氧化粉按一定比例制成铝热焊剂，经典然后形成铝热钢，将铝热钢注入预先设臵的型腔内，使接头部熔化达到焊接目的。
用途主要用于钢轨的链接或修理。
热熔焊接用化学反应热作为热源的焊接方法。
焊接时，预先把待焊两工件的端头固定在铸型内，然后把铝粉和氧化铁粉混合物（称铝热剂）放在坩埚内加热，使之发生还原放热反应，成为液态金属（铁）和熔渣(主要为Al2O3)，注入铸型。
液态金属流入接头空隙，形成焊缝金属，熔渣则浮在表面上。
为了调整熔液温度和焊缝金属化学成分，常在铝热剂中加入适量的添加剂和合金。
图[钢轨的铝热焊]为钢轨的铝热焊。
铝热焊具有设备简单、使用方便、不需要电源等特点，常用于钢轨、钢筋和其他大截面工件的焊接。
热熔焊接化学反应速度非常快，仅几秒就可以完成焊接，产生热量极高可以有效的传导至熔接部位，使其熔为一体，形成分子结合。
它无须其他任何热能，若用于接地线路金属导体的连接是最好的方法。
（注：IEEE std.80-1976早已推举放热熔接法为接地线路的最好方法）放热焊接（也称铝热焊）就是利用金属氧化物和金属铝之间的放热反应所产生的过热熔融金属来加热金属而实现结合的方法。
放热焊接创始于19世纪末，当时H.戈德施密特发现铝粉与金属氧化物可由外部热源使之开始放热反应，且一旦反应便可自行持续，这一反应的通式为：金属氧化物 + 铝（粉）→氧化铝 + 金属 + 热能放热熔焊主要可焊接纯铜、黄铜、青铜、紫铜、铜包钢、纯铁、不锈钢、锻铁、镀锌钢铁、铸铁等。
该焊接工艺操作简单，不需要外部电源和热源，且焊接成本低，质量稳定可靠，导电性能跟母材相同，非常适用于野外电缆及其他金属构件的焊接，适用于阴极保护系统安装过程中铜芯电缆与钢结构焊接或铜芯电缆之间的连接。
1.放热焊接的特点和优点（1）焊接点的电流截流量和导线相等；（2）焊接点是永久性的，不会因松动或腐蚀造成高电阻；（3）焊接点像铜一样，而比铜本身更加坚韧，且不受腐蚀性产物的影响；（4）焊接点能经受反复多次的大浪涌（故障）电流而不退化；（5）焊接操作方法简单，容易上手；（6）设备轻便，携带方便；（7）焊接时，不需要外接电源或热源；（8）从外观便能核查焊接的质量；可用于焊接铜、铜合金、镀铜钢、各种合金钢包括不锈钢及高阻加热热源材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铝和铁怎样焊接最简便
常用焊接方法及特点 :
一、什么是钎焊钎焊是如何分类的钎焊的接头形式有何特点钎焊是利用熔点比母材低的金属作为钎料，加热后，钎料熔化，焊件不熔化，利用液态钎料润湿母材，填充接头间隙并与母材相互扩散，将焊件牢固的连接在一起。
根据钎料熔点的不同，将钎焊分为软钎焊和硬钎焊。
（1）软钎焊：软钎焊的钎料熔点低于450°C，接头强度较低(小于70 MPa)。
（2）硬钎焊：硬钎焊的钎料熔点高于450°C，接头强度较高(大于200 MPa)。
钎焊接头的承载能力与接头连接面大小有关。
因此，钎焊一般采用搭接接头和套件镶接，以弥补钎焊强度的不足。
二、电弧焊的分类有哪些，有什么优点利用电弧作为热源的熔焊方法，称为电弧焊。
可分为手工电弧焊、埋弧自动焊和气体保护焊等三种。
手工自动焊的最大优点是设备简单，应用灵活、方便，适用面广，可焊接各种焊接位置和直缝、环缝及各种曲线焊缝。
尤其适用于操作不变的场合和短小焊缝的焊接；埋弧自动焊具有生产率高、焊缝质量好、劳动条件好等特点；气体保护焊具有保护效果好、电弧稳定、热量集中等特点。
三、焊条电弧焊时，低碳钢焊接接头的组成、各区域金属的组织与性能有何特点（1）焊接接头由焊缝金属和热影响区组成。
1）焊缝金属：焊接加热时，焊缝处的温度在液相线以上，母材与填充金属形成共同熔池，冷凝后成为铸态组织。
在冷却过程中，液态金属自熔合区向焊缝的中心方向结晶，形成柱状晶组织。
由于焊条芯及药皮在焊接过程中具有合金化作用，焊缝金属的化学成分往往优于母材，只要焊条和焊接工艺参数选择合理，焊缝金属的强度一般不低于母材强度。
2）热影响区：在焊接过程中，焊缝两侧金属因焊接热作用而产生组织和性能变化的区域。
（2）低碳钢的热影响区分为熔合区、过热区、正火区和部分相变区。
1）熔合区位于焊缝与基本金属之间，部分金属焙化部分未熔，也称半熔化区。
加热温度约为1 490～1 530°C，此区成分及组织极不均匀，强度下降，塑性很差，是产生裂纹及局部脆性破坏的发源地。
2）过热区紧靠着熔合区，加热温度约为1 100～1 490°C。
由于温度大大超过Ac3，奥氏体晶粒急剧长大，形成过热组织，使塑性大大降低，冲击韧性值下降25%～75%左右。
3）正火区加热温度约为850～1 100°C，属于正常的正火加热温度范围。
冷却后得到均匀细小的铁素体和珠光体组织，其力学性能优于母材。
4）部分相变区加热温度约为727～850°C。
只有部分组织发生转变，冷却后组织不均匀，力学性能较差。
四、什么是电阻焊电阻焊分为哪几种类型、分别用于何种场合电阻焊是利用电流通过工件及焊接接触面间所产生的电阻热，将焊件加热至塑性或局部熔化状态，再施加压力形成焊接接头的焊接方法。
电阻焊分为点焊、缝焊和对焊3种形式。
（1）点焊：将焊件压紧在两个柱状电极之间，通电加热，使焊件在接触处熔化形成熔核，然后断电，并在压力下凝固结晶，形成组织致密的焊点。
点焊适用于焊接4 mm以下的薄板(搭接)和钢筋，广泛用于汽车、飞机、电子、仪表和日常生活用品的生产。
（2）缝焊：缝焊与点焊相似，所不同的是用旋转的盘状电极代替柱状电极。
叠合的工件在圆盘间受压通电，并随圆盘的转动而送进，形成连续焊缝。
缝焊适宜于焊接厚度在3 mm以下的薄板搭接，主要应用于生产密封性容器和管道等。
（3）对焊：根据焊接工艺过程不同，对焊可分为电阻对焊和闪光对焊。
1）电阻对焊焊接过程是先施加顶锻压力(10～15 MPa)，使工件接头紧密接触，通电加热至塑性状态，然后施加顶锻压力(30～
50 MPa)，同时断电，使焊件接触处在压力下产生塑性变形而焊合。
电阻对焊操作简便，接头外形光滑，但对焊件端面加工和清理要求较高，否则会造成接触面加热不均匀，产生氧化物夹杂、焊不透等缺陷，影响焊接质量。
因此，电阻对焊一般只用于焊接直径小于20 mm、截面简单和受力不大的工件。
2）闪光对焊焊接过程是先通电，再使两焊件轻微接触，由于焊件表面不平，使接触点通过的电流密度很大，金属迅速熔化、气化、爆破，飞溅出火花，造成闪光现象。
继续移动焊件，产生新的接触点，闪光现象不断发生，待两焊件端面全部熔化时，迅速加压，随即断电并继续加压，使焊件焊合。
闪光对焊的接头质量好，对接头表面的焊前清理要求不高。
常用于焊接受力较大的重要工件。
闪光对焊不仅能焊接同种金属，也能焊接铝钢、铝铜等异种金属，可以焊接 mm的金属丝，也可以焊接直径500 mm的管子及截面为20 000 mm2的板材。
五、激光焊的基本原理是什么有何特点及用途激光焊利用聚焦的激光束作为能源轰击工件所产生的热量进行焊接。
激光焊具有如下特点： 1）激光束能量密度大，加热过程极短，焊点小，热影响区窄，焊接变形小，焊件尺寸精度高； 2）可以焊接常规焊接方法难以焊接的材料，如焊接钨、钼、钽、锆等难熔金属； 3）可以在空气中焊接有色金属，而不需外加保护气体； 4）激光焊设备较复杂，成本高。
激光焊可以焊接低合金高强度钢、不锈钢及铜、镍、钛合金等；异种金属以及非金属材料(如陶瓷、有机玻璃等)；目前主要用于电子仪表、航空、航天、原子核反应堆等领域。
六、电子束焊的基本原理是什么有何特点及用途电子束焊利用在真空中利用聚焦的高速电子束轰击焊接表面，使之瞬间熔化并形成焊接接头。
电子束焊具有以下特点： 1）能量密度大，电子穿透力强； 2）焊接速度快，热影响取消，焊接变形小； 3）真空保护好，焊缝质量高，特别适用于活波金属的焊接。
电子束焊用于焊接低合金钢、有色金属、难熔金属、复合材料、异种材料等，薄板、厚板均可。
特别适用于焊接厚件及要求变形很小的焊件、真空中使用器件、精密微型器件等。
