【CN109882191A】一种全液压劈裂台车【专利】
【CN109630013A】一种液压凿岩台车【专利】
设置于车体底部，用于驱动车体移动的移动底盘 系统 ；设置于车体前端，用于调整凿岩位置的臂 架系统 ；设置于臂架系统上的凿岩机及钻进系 统 ；臂架系统包括 ：设置于车体前端 ，用于支撑整 个臂架系统的 臂架支座 ；设置于臂架支座上 ，用 于调整凿岩位置的伸缩钻臂机构；设置于伸缩钻 臂机构上 ，且远离臂架支座一端的执行端控制 部 ；凿岩机及钻进系统设置于执行端控 制部上 ； 执行端控 制部控 制凿岩机及钻进 系统凿岩的 角 度；执行端控制部控制凿岩机及钻进系统凿岩的 深度。本申请提供的液压凿岩台车能够快速且准 确地定位凿岩机及钻进系统开凿位置，节约施工 时间与施工成本。
( 19 )中华人民 共和国国家知识产权局
( 12 )发明专利申请
(21)申请号 201910064722 .6
(22)申请日 2019 .01 .23
(71)申请人 湖南五新隧道智能装备股份有限公 司
地址 410000 湖南省长沙市长沙经济技术 开发区盼盼路18-1号
(72)发明人 王祥军 龚俊 书
2/2 页
所述伸缩钻臂机构主体底座与所述臂架支座铰接的铰接轴水平设置； 所述抬臂油缸用于控制所述伸缩钻臂机构在垂直平面内上下摆动； 所述伸缩柱的一端套接在所述 伸缩钻臂机构主体底座内 ，所述伸缩柱的 另一端与所述 水平摆动机构主体铰接。 7 .根据权利要求6所述的液压凿岩台车，其特征在于，所述液压凿岩台车具体包括1～4 套臂架系统。 8 .根据权利要求7所述的液压凿岩台车，其特征在于，所述臂架支座包括：设置于车体 前端的臂架支座主体； 铰接设置于所述臂架支座主体上 ，且 与所述 伸缩钻臂机构主体底座铰接的 钻臂旋转 座； 铰接设置于所述臂架支座主体上，且与所述抬臂油缸铰接的油缸旋转座； 所述油缸旋转座位于所述钻臂旋转座下方； 所述钻臂旋转座与所述臂架支座主体铰接的铰接轴竖直设置； 所述油缸旋转座与所述臂架支座主体铰接的铰接轴竖直设置。 9 .根据权利要求8所述的液压凿岩台车，其特征在于，所述车体包括：设置有所述臂架 系统的前车架；与所述前车架铰接的后车架；设置于所述前车架上的升降式驾驶室；设置于 所述后车架上的液压系统 ；设置于所述后车架上的 线缆卷筒或与水管卷筒组合 ；设置于所 述前车架前端的前支腿；设置于所述后车架后端的后支腿。 10 .根据权利要求2至9中任意一项所述的液压凿岩台车，其特征在于，所述液压凿岩台 车还包括：设置于所述臂架支座上的作业平台系统；所述作业平台系统包括：一端与所述臂 架支座连接的作业平台伸缩装置；设置于所述作业平台伸缩装置，且远离所述臂架支座的 作业平台 ；设置于所述作业平台 伸缩装置上 ，用于控制所述作业平台 伸缩装置摆动的 作业 平台摆动油缸。
一种新型车载式液压石材劈裂机
（ 团 ）公 司正以更广阔的战略眼光 ，对业务板 块链 条进行新 集 的更高层次 的锻造 焊接。积极推进工贸研结 合 ，实现工艺美术
图２车载液压劈裂机进行荒料分解
又一 资本大鳄投７０ 万美元入驻水 头 ５０
最近 ，又一大 型央企中国ｌ Ｉ艺集 团公 司旗下两家全资子公
司联 合 开 发 的 中艺 国 际 石 材 园 项 目人 驻 水 头 镇 邦 吟 村 。该 项 目
泉州港石湖石材物流 园区揭牌
８ １ 日，泉州港石 湖石材物 流园区揭牌 暨试 运行仪式举 月 ８
进入 了工业化快速发展阶段 ，各种新技术 、新装备等
６ 、制约矿 山可持续发展 ：由于抡大锤分解荒料
现 代开 发 手段 已广 泛应 用到石 材矿 山 ，使石 材 开采行 存在着高强度重体力劳动 ，缺乏安全基本保障等诸多 业技 术 水平 发生 了革 命性 的转 变 。在 多个工 艺环 节都 问题 ，现代 年轻 人很 难接 受 和容忍 此 种恶劣 的劳 动作 实 现 了机械 化开 采状 态下 ，唯有荒 料分 解这 一石 材开 业 方式 。 因此 ，选 择从事 这 一行业 的人 会很 少 ，必然 采 重要 环节 ，仍 然靠 工人 抡大 锤这 一几 代不 变 的原始 导致 矿 山 劳动用 工 资源严 重缺 乏 ，制 约企业 可持续 发
设揪
３ 、作 业效 率高 ：劈裂 作业 操作 简单 ，将 １ 个劈 裂 ２
５、工 人 劳 动 强 度 低 ：作 业 过 程 中 自行 移 动 车
器 分别 插 入 预设 劈裂 孑 内 ，正好 方 向后 ，然 后 打开 劈 辆 ，劈 裂 器 插 入 和 拔 出需 工 人 轻 体 力 轻 松 简 单 的操 Ｌ

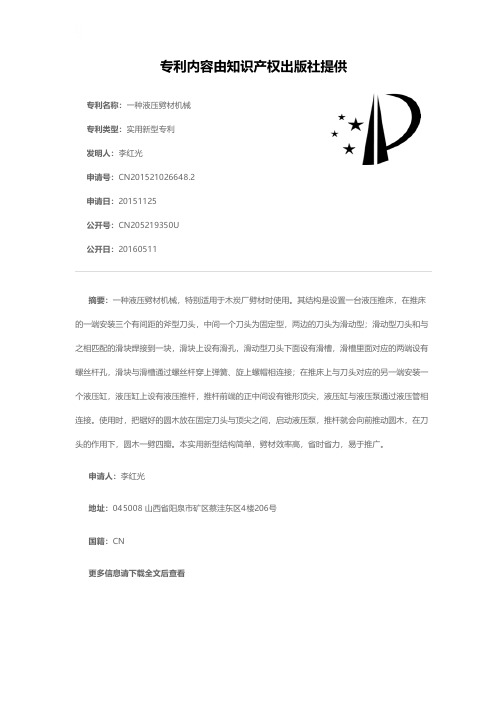

一种液压劈材机械[实用新型专利]
![一种液压劈材机械[实用新型专利]](https://img.taocdn.com/s3/m/f4725003856a561253d36f45.png)
专利名称：一种液压劈材机械专利类型：实用新型专利
发明人：李红光
申请号：CN201521026648.2申请日：20151125
公开号：CN205219350U
公开日：
20160511
专利内容由知识产权出版社提供
摘要：一种液压劈材机械，特别适用于木炭厂劈材时使用。
其结构是设置一台液压推床，在推床的一端安装三个有间距的斧型刀头，中间一个刀头为固定型，两边的刀头为滑动型；滑动型刀头和与之相匹配的滑块焊接到一块，滑块上设有滑孔，滑动型刀头下面设有滑槽，滑槽里面对应的两端设有螺丝杆孔，滑块与滑槽通过螺丝杆穿上弹簧、旋上螺帽相连接；在推床上与刀头对应的另一端安装一个液压缸，液压缸上设有液压推杆，推杆前端的正中间设有锥形顶尖，液压缸与液压泵通过液压管相连接。
使用时，把锯好的圆木放在固定刀头与顶尖之间，启动液压泵，推杆就会向前推动圆木，在刀头的作用下，圆木一劈四瓣。
本实用新型结构简单，劈材效率高，省时省力，易于推广。
申请人：李红光
地址：045008 山西省阳泉市矿区蔡洼东区4楼206号
国籍：CN
更多信息请下载全文后查看。
一种全液压式移动碎石机[实用新型专利]
![一种全液压式移动碎石机[实用新型专利]](https://img.taocdn.com/s3/m/dfc8c7dfc9d376eeaeaad1f34693daef5ff7134e.png)
专利名称：一种全液压式移动碎石机专利类型：实用新型专利
发明人：陈家鹏
申请号：CN202121598007.X
申请日：20210714
公开号：CN216419709U
公开日：
20220503
专利内容由知识产权出版社提供
摘要：本实用新型涉及碎石设备领域，具体公开了一种全液压式移动碎石机，包括：机架，履带底盘，破碎机，带有升价液压缸的料带，进料筛，除铁器，带有发动机、液压站、电液分配阀、动力电池、外接电源和控制器的主驱动装置，喷水头，垃圾分离装置，除尘装置，黄油自动加注器。
本实用新型通过发动机、外接电源和动力电池三种动力源带动液压站对对履带、料带传动和料带升降、破碎机、进料筛、除铁器进行驱动，不仅提升了装置结构的紧凑型，而且也提升了发动机的工作效率；又通过可升降转动的送料带设满足了限高的要求，并具有较高的强度；通过喷水头、垃圾分离装置和除尘装置，有效地防止了碎石过程中的灰尘四散，从而提升了装置整体的环保性。
申请人：广西美石拓智能环保科技有限责任公司
地址：530219 广西壮族自治区南宁市良庆区金沙大道339号阳光新城蓝波湾4号楼106号
国籍：CN
代理机构：南宁东之智专利代理有限公司
更多信息请下载全文后查看。
液压劈心机[实用新型专利]
![液压劈心机[实用新型专利]](https://img.taocdn.com/s3/m/fa13447e2a160b4e767f5acfa1c7aa00b52a9dd1.png)
[19]中华人民共和国国家知识产权局[12]实用新型专利说明书[11]授权公告号CN 2596343Y [45]授权公告日2003年12月31日[21]ZL 专利号03211355.2[21]申请号03211355.2[22]申请日2003.02.11[73]专利权人大庆油田有限责任公司地址163513黑龙江省大庆市让胡路区[72]设计人林峰 汪玉泉 李学国 程少芳 [74]专利代理机构哈尔滨市松花江专利商标事务所代理人毕志铭[51]Int.CI 7G01N 1/04权利要求书 1 页 说明书 2 页 附图 4 页[54]实用新型名称液压劈心机[57]摘要液压劈心机，它涉及一种在录井工作中用于劈开岩心的装置。
它包含机架(1)、千斤顶(2)、劈心刀(3)，千斤顶(2)固定安装在机架(1)上，劈心刀(3)安装在千斤顶(2)的活塞杆(2－1)上。
该劈心机由电机驱动液压设备带动劈心刀完成劈心工作，实现了由人工到机械化的飞跃。
既减轻了前线人员的劳动强度，又提高了劈心质量，缩短了劈心时间，而且安全性好，操作简便，可广泛应用于石油勘探中的劈心作业，必将产生良好的经济效益和社会效益。
03211355.2权 利 要 求 书第1/1页 1、液压劈心机，其特征在于它包含机架(1)、千斤顶(2)、劈心刀(3)，千斤顶(2)固定安装在机架(1)上，劈心刀(3)安装在千斤顶(2)的活塞杆(2-1)上。
2、根据权利要求1所述的液压劈心机，其特征在于机架(1)由顶板(1-1)、连接在顶板(1-1)左右两端下侧的侧板(1-2)、连接在两侧板(1-2)下端的底板(1-3)、千斤顶托架(1-4)组成，千斤顶托架(1-4)的左右两端分别连接在两侧板(1-2)的中部，千斤顶(2)的缸体(2-2)固定连接在千斤顶托架(1-4)上，千斤顶(2)的活塞杆(2-1)伸至千斤顶托架(1-4)的下方，水平设置的劈心刀(3)通过刀体支架(8)固定安装在活塞杆(2-1)上。
【CN109812251A】一种沿天然裂缝劈裂的岩心劈裂装置及其劈裂方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910107551.0(22)申请日 2019.02.02(71)申请人 中国石油大学(北京)地址 102249 北京市昌平区府学路18号(72)发明人 李奔 周福建 杨凯 左洁 刘雄飞 姚二冬 梁天博 曲鸿雁 谭艳新 程家麒 刘爽 李福远 (74)专利代理机构 北京三友知识产权代理有限公司 11127代理人 侯玲玲 李辉(51)Int.Cl.E21B 43/26(2006.01)E21B 43/27(2006.01)(54)发明名称一种沿天然裂缝劈裂的岩心劈裂装置及其劈裂方法(57)摘要本发明提供的一种沿天然裂缝劈裂的岩心劈裂装置及其劈裂方法，岩心劈裂装置包括：第一劈裂件，其上设置有用于与岩心的第一端相抵的第一顶抵部；其中，岩心具有沿第一方向延伸的天然裂缝，岩心具有在第一方向上相背对的第一端和第二端；第二劈裂件，其上设置有用于与岩心的第二端相抵的第二顶抵部；且第二顶抵部与第一顶抵部在与第一方向相交叉的第二方向上位于岩心的两侧；施力装置，施力装置与第一劈裂件和/或第二劈裂件相连，施力装置用于向第一劈裂件和/或第二劈裂件施加作用力，以使第一顶抵部能沿第一方向朝向第二顶抵部移动。
本申请实施方式提供了一种能沿天然裂缝对岩心进行劈裂的岩心劈裂装置及其劈裂方法。
权利要求书2页 说明书8页 附图5页CN 109812251 A 2019.05.28C N 109812251A权 利 要 求 书1/2页CN 109812251 A1.一种沿天然裂缝劈裂的岩心劈裂装置，其特征在于，包括：第一劈裂件，其上设置有用于与岩心的第一端相抵的第一顶抵部；其中，所述岩心具有沿第一方向延伸的天然裂缝，所述岩心具有在所述第一方向上相背对的第一端和第二端；第二劈裂件，其上设置有用于与所述岩心的第二端相抵的第二顶抵部；且所述第二顶抵部与所述第一顶抵部在与所述第一方向相交叉的第二方向上位于所述岩心的两侧；施力装置，所述施力装置与所述第一劈裂件和/或所述第二劈裂件相连，所述施力装置用于向所述第一劈裂件和/或所述第二劈裂件施加作用力，以使所述第一顶抵部能沿第一方向朝向所述第二顶抵部移动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910261999.8
(22)申请日 2019.04.02
(71)申请人 许和翔
地址 230000 安徽省合肥市蜀山区习友路
1599号天骏花园14幢3105室
申请人 薄建海
(72)发明人 许和翔 宋东锋 张海涛 李现朋
袁中凯 张春付 王航 闫智强
娄志豪 薄建海 辛保成 武强
(74)专利代理机构 北京捷诚信通专利事务所
(普通合伙) 11221
代理人 宋安东
(51)Int.Cl.
E21D 9/10(2006.01)
E21B 7/02(2006.01)
E21B 15/00(2006.01)
(54)发明名称一种全液压劈裂台车(57)摘要本发明公开了一种全液压劈裂台车，包括车体和设置于所述车体上的钻臂总成和劈裂作业平台；所述钻臂总成包括钻臂、托架、折叠推进梁和凿岩机；所述钻臂的后部可调节设置于所述车体上，所述托架可调节设置于所述钻臂的前部，所述折叠推进梁可移动设置于所述托架上，所述凿岩机可拆卸设置于所述折叠推进梁上；所述劈裂作业平台位于所述钻臂总成的一侧，所述劈裂作业平台包括平台臂、平台架和机械手，所述平台臂的后部可调节设置于所述车体上，平台架设置于所述平台臂的前部，机械手可调节设置于所述平台架上。
本发明解决了现有技术的劈裂设备只有单向工作面的问题；折叠推进梁可以根据钻眼深度进行伸缩操作；劈裂作业平台可以方便人
工近距离操作。
权利要求书2页 说明书7页 附图6页CN 109882191 A 2019.06.14
C N 109882191
A
权 利 要 求 书1/2页CN 109882191 A
1.一种全液压劈裂台车，其特征在于：包括车体和设置于所述车体上的钻臂总成和劈裂作业平台；
所述钻臂总成包括钻臂、托架、折叠推进梁和凿岩机；所述钻臂的后部可调节设置于所述车体上，所述托架可调节设置于所述钻臂的前部，所述折叠推进梁可移动设置于所述托架上，所述凿岩机可拆卸设置于所述折叠推进梁上；
所述劈裂作业平台位于所述钻臂总成的一侧，所述劈裂作业平台包括平台臂、平台架和机械手，所述平台臂的后部可调节设置于所述车体上，所述平台架设置于所述平台臂的前部，所述机械手可调节设置于所述平台架上。
2.根据权利要求1所述的全液压劈裂台车，其特征在于：所述钻臂总成还包括钻臂座和摆动举升缸；
所述钻臂座固定于所述车体上，所述钻臂的后部枢接于所述钻臂座上；
所述摆动举升缸的缸体枢接于所述钻臂座上，其活塞杆与所述钻臂的中部铰接。
3.根据权利要求1所述的全液压劈裂台车，其特征在于：所述钻臂总成还包括推进座、平衡保持缸和旋转缸；
所述推进座枢接于所述钻臂的前部；
所述平衡保持缸的缸体枢接于所述钻臂的前部，其活塞杆与所述推进座铰接；
所述旋转缸的的缸体固定在所述推进座上，其旋转轴与所述托架连接。
4.根据权利要求3所述的全液压劈裂台车，其特征在于：所述钻臂总成还包括拐臂体，其两端分别与所述旋转缸的旋转轴和所述托架连接。
5.根据权利要求4所述的全液压劈裂台车，其特征在于：所述钻臂总成还包括推进保持缸；
所述推进保持缸的缸体枢接于所述托架上，其活塞杆与所述拐臂体铰接。
6.根据权利要求1所述的全液压劈裂台车，其特征在于：所述钻臂总成还包括推进延伸缸；
所述推进延伸缸的缸体固定在所述托架上，其活塞杆与所述折叠推进梁连接并可带动所述折叠推进梁移动。
7.根据权利要求6所述的全液压劈裂台车，其特征在于：所述折叠推进梁包括一级推进梁和二级推进梁；
一级推进梁可移动设置于所述托架上，所述推进延伸缸的活塞杆与所述一级推进梁连接；
所述二级推进梁可移动平行设置于所述一级推进梁上，所述凿岩机可拆卸设置于所述二级推进梁上。
8.根据权利要求1-7任一项所述的全液压劈裂台车，其特征在于：所述机械手包括第一机械臂、第二机械臂和抓手，所述第一机械臂通过第一转动组件枢接于所述平台架上，所述第一机械臂和所述第二机械臂通过第二转动组件连接，所述第二机械臂的上端设置有第三转动组件，所述抓手设置于所述第三转动组件上；
所述第一转动组件包括第一Z轴转动器和第一Y轴转动器，所述第一Z轴转动器固定于所述平台架上，其可带动所述第一Y轴转动器绕Z轴转动，所述第一Y轴转动器可带动所述第一机械臂绕Y轴转动；
2。
