织物整理用相变微胶囊的制备

合集下载

羊毛角蛋白相变微胶囊的制备及其在棉织物上的应用

羊毛角蛋白相变微胶囊的制备及其在棉织物上的应用张涛;李宏伟;张梅;王建明【摘要】为了扩展角蛋白的应用范围,在羊毛角蛋白溶液中用界面聚合的方法制备了含羊毛角蛋白的相变微胶囊.借助激光粒度仪、扫描电镜(SEM)、红外光谱仪(FT-IR)、热分析仪(DSC和TG)等方式研究了微胶囊的粒度及其分布、表面形貌、分子结构、相变潜热和热稳定性.用微胶囊乳液对棉织物进行浸轧整理,并对其性能进行测试.结果表明:所制备的含羊毛角蛋白相变微胶囊平均粒径为8 μm,表面光滑圆整、分散良好无黏连;热分析显示包覆率为46.45％,相变潜热为121.13 J/g,微胶囊耐热温度为182℃.经浸轧处理后微胶囊形态基本保持完整,可以较好地整理到棉织物表面,整理后的棉织物具有调温性能,经、纬向断裂强力和断裂伸长率均提高,但其透气性能下降18％.【期刊名称】《毛纺科技》【年(卷),期】2018(046)009【总页数】6页(P36-41)【关键词】羊毛角蛋白;相变材料微胶囊;浸轧;调温织物【作者】张涛;李宏伟;张梅;王建明【作者单位】北京服装学院材料科学与工程学院,北京100029;北京服装学院材料科学与工程学院,北京100029;北京市纺织纳米纤维工程技术研究中心,北京100029;北京服装学院材料科学与工程学院,北京100029;北京服装学院材料科学与工程学院,北京100029【正文语种】中文【中图分类】TS195.6;TB34相变微胶囊(Microencapsulated Phase Change Materials，MicroPCM)指的是应用微胶囊技术在相变材料表面包覆一层性能稳定的膜而形成的微细颗粒[1]，这种固体微粒可在小温度范围内吸收或释放可观的相变潜热，具有较显著的蓄热调温功能。

将相变微胶囊应用到纤维及纺织品，可以制备成调温织物。

目前在制备相变微胶囊的过程中，常用乳化剂有苯乙烯-马来酸酐共聚物(SMA)、十二烷基硫酸钠(SDS)、失水山梨醇脂肪酸酯聚氧乙烯醚(Tween)、失水山梨醇脂肪酸酯(Span)等[2]，而非离子表面活性剂存在浊点限制、不耐碱、价格较高等劣势[3]。

原位聚合法制备相变微胶囊

原位聚合法制备相变微胶囊引言相变材料(PCM，phase change material) 在相变过程中能够储存或者释放大量热量，可用于热能储存和温度调控。

相变材料的应用主要可以分为两个方向：一是利用其相变时的潜热，把它与传热流体混合，提高传热流体的热容，用于热量传输、冷却剂等；二是利用其相变温控特性，将其应用于纺织品[1]、建筑物、军事目标等，提高热防护性或者调节温度。

例如将相变材料加入到建筑材料中制成储能建材，利用太阳能和季节温差能等再生能源, 可以降低建筑物室内温度波动, 有效利用低峰电力削峰填谷, 降低能源支出，提供健康舒适的室内环境[2]；如果将相变微胶囊悬浮在液体介质中, 形成一种二元潜热型悬浮液，将这种具有大热容的二元潜热型悬浮液作为电子设备的冷却液，能够提供10～40倍于一般流体的等效热容，在相同冷却功率的要求下，冷却系统所需的泵功耗、冷却液流速及热沉体积均可大幅减小。

本实验以硬脂酸丁酯为相变材料，蜜胺树脂为壁材，通过原位聚合法制备相变储能微胶囊，采用光学显微镜、红外光谱等表征微胶囊的表面形态和结构特征，采用DSC测定其热性能。

本研究性实验着重于制备工艺的优化，以改善相变微胶囊的储热性能。

通过本实验，了解了微胶囊的制备方法，理解并掌握原位聚合法制备微胶囊的实验原理和实验技术，探索制备条件对微胶囊结构与性能的影响，并尽可能优化制备工艺。

1.实验方法1.1仪器与试剂三聚氰胺，37%甲醛，三乙醇胺，十二烷基苯磺酸钠，十二烷基硫酸钠，十六烷基三甲基溴化铵，司班80，盐酸，柠檬酸，氯化铵，硬脂酸丁酯（芯材）；匀质机（乳化搅拌机），电动搅拌机（数显可控搅拌仪），超声波振荡仪（一台），光学显微镜。

1.2微胶囊的制备（1）MF预聚体的制备在三口烧瓶中, 以2：1摩尔比混合甲醛（4mL，37%）和三聚氰胺(2.30g), 20mL水，在70 ℃下充分溶解，用三乙醇胺调节pH值到9.0左右，在68℃下搅拌反应至三聚氰胺完全透明后，继续搅拌反应10分钟, 得到MF预聚体水溶液，将此溶液倒入锥形瓶中室温放置。

相变微胶囊的制备及其在织物上的应用

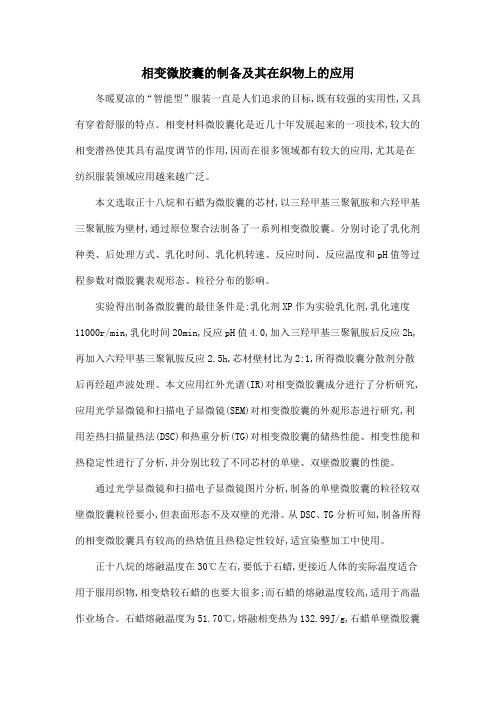

相变微胶囊的制备及其在织物上的应用冬暖夏凉的“智能型”服装一直是人们追求的目标,既有较强的实用性,又具有穿着舒服的特点。

相变材料微胶囊化是近几十年发展起来的一项技术,较大的相变潜热使其具有温度调节的作用,因而在很多领域都有较大的应用,尤其是在纺织服装领域应用越来越广泛。

本文选取正十八烷和石蜡为微胶囊的芯材,以三羟甲基三聚氰胺和六羟甲基三聚氰胺为壁材,通过原位聚合法制备了一系列相变微胶囊。

分别讨论了乳化剂种类、后处理方式、乳化时间、乳化机转速、反应时间、反应温度和pH值等过程参数对微胶囊表观形态、粒径分布的影响。

实验得出制备微胶囊的最佳条件是:乳化剂XP作为实验乳化剂,乳化速度11000r/min,乳化时间20min,反应pH值4.0,加入三羟甲基三聚氰胺后反应2h,再加入六羟甲基三聚氰胺反应2.5h,芯材壁材比为2:1,所得微胶囊分散剂分散后再经超声波处理。

本文应用红外光谱(IR)对相变微胶囊成分进行了分析研究,应用光学显微镜和扫描电子显微镜(SEM)对相变微胶囊的外观形态进行研究,利用差热扫描量热法(DSC)和热重分析(TG)对相变微胶囊的储热性能、相变性能和热稳定性进行了分析,并分别比较了不同芯材的单壁、双壁微胶囊的性能。

通过光学显微镜和扫描电子显微镜图片分析,制备的单壁微胶囊的粒径较双壁微胶囊粒径要小,但表面形态不及双壁的光滑。

从DSC、TG分析可知,制备所得的相变微胶囊具有较高的热焓值且热稳定性较好,适宜染整加工中使用。

正十八烷的熔融温度在30℃左右,要低于石蜡,更接近人体的实际温度适合用于服用织物,相变焓较石蜡的也要大很多;而石蜡的熔融温度较高,适用于高温作业场合。

石蜡熔融温度为51.70℃,熔融相变热为132.99J/g,石蜡单壁微胶囊熔融相变热为71.79J/g,石蜡双壁微胶囊熔融相变热为65.06J/g;正十八烷熔融温度为30.3℃,熔融相变热为334.6J/g,正十八烷单壁微胶囊熔融相变热为218.3J/g;正十八烷双壁微胶囊熔融相变热为175.5J/g。

相变微胶囊的制备及应用研究

相变微胶囊的制备及应用研究
相变微胶囊是一种具有独特功能的微胶囊，其内含有相变材料，能够在特定温度范围内发生相变反应。

相变是物质从一个相态转变为另一个相态的过程，常见的相变有凝固、熔化、蒸发等。

已经引起了广泛的关注。

相变微胶囊的制备是一个复杂的过程，一般包括包裹相变材料、固化包裹层、形成微胶囊等步骤。

首先，选择合适的相变材料，常用的有蜡、水等。

然后，在相变材料表面包裹一层固化层，常用的固化层材料有聚合物、硅胶等。

最后，通过乳化、凝胶化等方法形成微胶囊结构，使相变材料包裹在固化层内。

相变微胶囊具有广泛的应用前景。

一方面，相变微胶囊可以用于热能储存和释放。

相变材料在相变过程中可以吸收或释放大量的热能，因此可以应用于太阳能储能、热泵等领域。

另一方面，相变微胶囊还可以用于温度调节。

通过控制相变温度和相变材料的含量，可以制备具有不同相变温度的微胶囊，从而实现温度调节的功能。

此外，相变微胶囊还可以应用于药物缓释、纺织品、建筑材料等领域。

相变微胶囊的制备及应用研究还存在一些挑战。

一方面，相变微胶囊的制备过程复杂，需要控制好相变材料的包裹和固化层的形成，以及微胶囊的稳定性。

另一方面，相变微胶囊的应用还需要进一步研究，特别是在实际应用中的可行性和经济性方面。

综上所述，相变微胶囊是一种具有潜在应用价值的新材料，其制备及应用研究具有重要意义。

未来的研究可以进一步探索相变微胶囊的制备方法和应用领域，提高其制备效率和应用性能，为其在能源、环境和医药等领域的应用提供更多可能。

相变微胶囊生产工艺流程以及设备

相变微胶囊生产工艺流程以及设备下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!相变微胶囊的生产工艺流程主要包括以下几个关键步骤，以及所涉及的主要设备类型：### 工艺流程：1. **芯材选择与准备**：选择合适的相变材料（PCM）作为芯材，比如石蜡、脂肪酸、盐类水合物等，根据需要调节其熔点和热能存储能力。

相变材料微胶囊的制备及其在纺织品中的应用

相变材料微胶囊的制备及其在纺织品中的应用
相变材料是一种能够在特定温度范围内进行相变的材料，具有很高的潜在应用价值。

本文将介绍相变材料微胶囊的制备方法以及其在纺织品中的应用。

相变材料微胶囊的制备方法主要包括溶剂挥发法、乳化法和共沉淀法等。

其中，溶剂挥发法是最常用的制备方法之一。

首先，选择合适的相变材料，并将其溶解在适当的溶剂中。

然后，将溶液滴入到一种无毒、可生物降解的聚合物溶液中，形成微胶囊。

最后，通过挥发溶剂和固化聚合物，得到相变材料微胶囊。

相变材料微胶囊在纺织品中的应用主要体现在调温功能方面。

例如，将相变材料微胶囊加入到纺织品中，可以使纺织品具有吸热和释热的能力。

当环境温度升高时，相变材料微胶囊吸收热量，使纺织品表面温度下降，提供舒适感。

而当环境温度下降时，相变材料微胶囊释放热量，使纺织品表面温度升高，提供保暖效果。

这种调温功能的纺织品可以广泛应用于户外运动服装、床上用品和座椅材料等领域。

此外，相变材料微胶囊还可以用于纺织品的智能控制。

通过调节相变材料微胶囊的组成和包裹方式，可以实现纺织品的温度控制。

例如，在夏季炎热的环境中，纺织品可以根据人体的温度变化自动调节温度，提供舒适感。

而在冬季寒冷的环境中，纺织品可以根据室内外温度的变化自动调节温度，提供保暖效果。

总之，相变材料微胶囊的制备方法简单且成本较低，具有很大的潜力在纺织品中应用。

通过在纺织品中加入相变材料微胶囊，可以实现纺织品的调温功能和智能控制，提高人们的舒适感和生活质量。

相信随着相关技术的不断发展，相变材料微胶囊在纺织品领域的应用将会得到更加广泛的推广和应用。

相变材料微胶囊的制备及其应用

相变材料微胶囊的制备及其应用相变材料是一种具有特殊性质的材料，其在特定温度下可以发生相变，从一个固态到液态或气态。

相变材料微胶囊是将相变材料封装在微小的胶囊中，以便更好地控制其应用和使用。

相变材料微胶囊的制备可以通过多种方法实现。

一种常见的方法是利用乳化技术，将相变材料溶解在一种胶体溶液中，然后通过乳化剂的作用，将相变材料包裹在微小的胶囊中。

另一种方法是通过喷雾干燥技术，将相变材料溶解在溶剂中，然后通过喷雾干燥的过程，将相变材料形成微小的固态颗粒，再将其包裹在胶囊中。

这些制备方法可以根据具体需求进行调整和优化，以获得更好的微胶囊性能。

相变材料微胶囊具有广泛的应用领域。

其中最常见的是在纺织行业中的应用。

通过将相变材料微胶囊添加到纺织品中，可以实现温度调节的功能。

当环境温度升高时，相变材料微胶囊会吸收热量并发生相变，吸收了热量的相变材料微胶囊会变成液态或气态，使纺织品表面温度降低，从而提供凉爽的感觉。

相反，当环境温度降低时，相变材料微胶囊会释放热量并发生相变，从而提供温暖的感觉。

这种温度调节的功能使得相变材料微胶囊在夏季的衣物、床上用品等方面有着广泛的应用前景。

除了纺织行业，相变材料微胶囊还可以在建筑、能源储存等领域得到应用。

在建筑领域，通过在建筑材料中添加相变材料微胶囊，可以实现室内温度的调节，减少能源消耗。

在能源储存领域，相变材料微胶囊可以用于储存和释放热能，提高能源利用效率。

相变材料微胶囊的制备及其应用具有广阔的前景。

随着科技的不断发展，相变材料微胶囊的性能和应用领域将得到进一步的拓展和优化。

相变材料微胶囊的研究将为人们提供更加舒适和节能的生活方式，推动社会的可持续发展。

织物整理用相变微胶囊的制备

书山有路勤为径；学海无涯苦作舟
织物整理用相变微胶囊的制备
近年来，相变材料微胶囊发展迅速，相变材料(PCM能够在一定温度下发生可逆相态转变，并且在此过程中向周围环境吸收热或释放大量的热量，以保证自身温度恒定和调节环境温度．【l】若将相变材料直接应用于织物上，织物的服用性能会大大降低，而且随着相变材料在织物上的不断流失，其调温功能也将逐步减弱故应将其微胶囊化．微胶囊技术是一种保护技术，它采用成膜材料将一些具有反应活性、敏感性或挥发性的液体或固体包封成微小粒子．[2]超声波分散作为一种强度很高的分散手段，可应用于微
胶囊化的过程中，从而减弱微胶囊颗粒间的团聚倾向，得到分散性能好、粒径小的微胶囊．YutangFang等将超声波技术应用到微胶囊的制备中，以正十八烷为芯材，苯乙烯为膜材，十二烷酸钠／OP一10为复配乳化剂，
得到纳米级微胶囊．
本文在原有工作的基础上，利用超声波技术制备相变微胶囊，并研究对
比超声波对相变微胶囊性能的影响．
1试验
专注下一代成长，为了孩子。

含微胶囊相变材料的纺织布料及包装材料的制备方法200610035883

－ —— － — －－－－－
｝一一＋
－＋
－— －＋ —一 — 一＋
－
＋
－＋
－＋
－— －＋一 ‘ —一＋
－＋
－
含微胶囊相变材料的纺织布料及包装
材料的制备方法
２ｏ１（５８ｏ６）８３ｏ３
本发明公开了含微胶囊相变材料的纺织布
指示剂层，其中Ｏ＿敏指示剂遍存于整个渗漏一指示剂层；２Ｏ阻隔层，在渗漏一指示（）厂剂层外面；在包装内提供低０环境。然后用含有被０敏指示剂吸收的波长的光照射渗广
３００ ℃干燥固化３ｉ～１０ｉ；然后通过点缀ａｒｎ２ｍｎ
扫描的方法是检测并比较来自多层膜上至少２
个不同区域的发光量。
丝印技术，将微胶囊相变材料涂布到布料或包装材料上并形成带有塑形图案的涂层；涂层中微胶囊相变材料含量为３～７％。本发明采％０用任意相变温度下的微胶囊相变材料作为原图案可自行选择，提高了产品质量，减少了环境
等特种行业的特殊功能服装或用于保温的包热封设备的简单的局部热封粘结，并利用配给装材料等。供应总管分配技术，即可制造出０型自粘膜回
绝空气立体包装袋。与现有技术相比，本发明制
检测密封包装渗漏的方法
２（（ｌＳ９０８）３３２０Ｉ
漏一指示剂层，Ｏ敏指示剂，使厂发光，其量反
料及包装材料的制备方法。该方法是常温下将

毕业论文微胶囊相变材料的主要制备工艺

摘要相变材料是近年来研究最为广泛，最具有应用前景的储能材料之一。

如何对固液相变材料进行有效的封装，提高其稳定性，是阻碍其规模化应用的主要问题。

本文以石蜡为芯材,苯乙烯_马来酸酐共聚物(SMA)为乳化剂,单体甲苯2,4-二异氰酸酯（TDI)、异佛尔酮二异氰酸酯(IPDI)、多醚聚元醇(分子量为500和1000）为反应性单体,采用界面聚合制备微聚氨酯壳体微胶囊相变材料。

通过光学显微镜、称重法对所制备微胶囊的表面形貌、热稳定性和化学结构作了表征和分析。

将相变材料微胶囊通过浸轧法整理于织物的表面，实现纺织品蓄热调温功能。

也是目前蓄热调温智能纺织品的研究热点之一。

为此，总结了相变材料微胶囊化的反应机制和影响微胶囊性质的主要因素，以及这类微胶囊与纺织品的复合技术，系统介绍了相变材料微胶囊在蓄热调温智能纺织品中的应用现状，并指出其中存在的问题及解决的方法，从而为智能纺织品的开发与应用提供参考。

通过光学显微镜、称重法、热温度计法对所制备微胶囊的表面形貌、热稳定性及整理织物效果进行测试。

实验结果表明：TDI和多醚聚元醇(分子量为500)为单体制备的微胶囊的稳定性、整理到织物上的效果明显较好；同一反应单体在不同温度下下制备的微胶囊效果也有巨大的差异，太高的温度和过低的温度所制备的微胶囊的效果都不好。

关键词:微胶囊,聚氨酯,相变材料,多醚聚元醇,界面聚合，蓄热调温，织物.目录前言是 0第1章概述 (1)1.1 微胶囊相变材料的定义 (1)1.2微胶囊相变材料的特性 (1)1.3微胶囊相变材料的主要制备工艺 (1)第2章实验 (10)2.1实验药品及仪器 (10)2.1.1实验仪器 (10)2.1.2实验药品及试剂 (10)2.2聚氨酯微胶囊制备方法及工艺 (11)前言能源是社会发展的动力，几乎一切的人类活动都和能源有着密切的关系。

开发可再生能源和新能源的理论与应用研究一直很受关注,在热能的存贮和有效利用方面更是研究的热点。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

关键词：微胶囊；相变材料；超声波；智能调温
中图分类号：Ｔ６０＋Ｑ１．２文献标识码：Ａ４文章编号：１０ —４９０Ｏ一０２００４０３（１）ｌ０３— ３２１
Ｐｒｐａａｉｎｏａｅｃａｇｍｉｒ－ａｕｅｆｒｔｘｉｅｉｎｓｉｇｅｒｔｏｆｐｈｓｈｎｅｃｏｃｐｓｌｓｏｅｔｌｆｉｈｎ
近年来，变材料微胶囊发展迅速，变材料（Ｃ相相ＰＭ）能够在一定温度下发生可逆相态转变，且在此过程并
中向周围环境吸收热或释放大量的热量，以保证自身
二烷酸｛／Ｐ１￣Ｏ一０为复配乳化剂，纳米级微胶囊．得到＿３
ＹＡＮＦｅ，ＬＵｉＤａ— ａｎｉｎ
（ｏｅｅｏｈｍｓｙＣｅｉａＥｇｅｒｇａｄＢｏｅｈｏｏｙＤｎｈａＵｉｅｓｙｈｎｈｉ０６０ＣｉａＣｌｇｆｅｉｒ，ｈｍｃｌｎｉｅｉｎｉｃｎｌｇ，ｏｇｕｎｖｒｔ，ＳａｇａｌＣｔｎｎｔｉ２１２，ｈｎ）
ｒｈｗｅｏｄｉｔｌｃｕｌｅｐｒｔｒｃｎｒｌｕｃｉｎｉｓｏｃｄｇｏｎｅｌｔａｔｍｅａｕｅ－ｏｔｏｆｎｔ．ｅｏ

Ｋｅｒｓｍｉｒ — ａｓＩ：ｐａｅｃａｇｔｒｌＰｙｗｏｄ：ｃｏｃｐｕｅｈｓｈｎｅｍａｅｉｓ（ＣＭ）ｌａｏｉ；ｉｔｌｇｎｅｅａｕｅｏｔｏａ；ｕｔｓｎｃｎｅｌｅｔｔｍｐｒｔｒ－ｃｎｒｌｒｉ
ｐｏｅｔｓｏｈｓｈｎｅｍｉｒ — ａｓＩｓｗａｎｅｔａｅ．ｈｅｕｔｈｗｅｈｔｔｅｎｍｂｒａｅａｅｐｒｉｒｐｒｉｆｐａｅｃａｇｃＯｃＤｕｅｓｉｖｓｉｔｄＴｅｒｓｌｓｏｅｇｓｄｔａｈｕｅｖｒｇａｔ－ｃｅｓｚｆｍｉｒｃｐｕｅａｂｕ．ｍ，ｄｓｒｕｉｎｉｄｘＰｓ２９．ｅｂｄｖｒｇａｉｌｉｅｏｌｉｏｃｏ— ａｓｌｓｗｓａｏｔ１４ｅｉｔｉｔｎｅＤ１ｗａ．３ＴｈｏｙａｅａｅｐｒｃｅｓｚｆｂｏｔｐａｅｃａｇｃＯ— ａｓＩｓａｄｄｓｅｓｏｅｒｅｃｕｄｂｆｅｔｅｙｄｃｅｓｄＴｅＭＣＰｈｓｈｎｅｍｉｒｃＤｕｅｎｉｐｒｉｎｄｇｅｏｌｅｅｆｃｉｌｅｒａｅ．ｈｖＣＭｓｆｎｓｅａ－ｉｉｈｄｆｂ
第２卷第１８期２１年１０１月
印染助剂
ＴＥＸＴⅡＪＥＡＵＸＩＡＲＩＬＩＥＳ
Ｖｏ．．１２８Ｎｏ１
Ｊｎ２ａ．０１１
织物整理用相变微胶囊的制备
闫飞，陆大年
（东华大学化学化工与生物工程学院，上海２１２）０６０
（ＣＰＭＣＭｓｗｅｅｐｅａｅｉｌａｏｉｔｃｎｌｇａｅｎｔｅｏｉｉａｏｋｈｆｅｔｏｌａｏｉｎｔｅ）ｒｒｐｒｄｗｔｕｔｓｎｃｅｈｏｏｙｂｓｄｏｈｒｎｌｈｒｇｗｒ．Ｔｅｅｆｃｆｕｔｓｎｃｏｈｒ
ＡｂｔａｔＩｒｅｏｎｒｗｈｉｉｔｉｕｉｎｏｉｒ —ｃｐｕｅ，ｈｔｎｔｅｂｄｖｒｇａｉｌｉｅｓｒｃ：ｎｏｄｒｔａｒｏｔｅｓｚｄｓｒｔｆｍｃＯａｓＩｓｓｏｒｈｏｙａｅａｅｐｒｃｅｓｚ，ｅｂｏｅｔｉｃｅｓｈｈａｔｒｇｒｐｔｎａｅｉｂｔｅｏｈｅｔｅｆｉｈｎ，ｐａｅｃａｇｅｍｉｒｎｒａｅｔｅｅｔｓｏａｅｐｏｅｒａｄｍｋｔｅｔｒｆｒｔｅｔｘｉｉｓｉｇｈｓｈｎｃｏ－ｃｐｕｅｙｌｎａｓｌｓ
本文在原有工作的基础上，用超声波技术制备相变利微胶囊，并研究对比超声波对相变微胶囊性能的影响．
温度恒定和调节环境温度．将相变材料直接应用于【ｌ若Ｉ织物上，物的服用性能会大大降低，且随着相变织而材料在织物上的不断流失，调温功能也将逐步减弱，其故应将其微胶囊化．囊技术是一种保护技术，采微胶它用成膜材料将一些具有反应活性、敏感性或挥发性的液体或固体包封成微小粒子．声波分散作为一种强［２１超度很高的分散手段，用于微胶囊化的过程中，而可应从
摘要：为了使微胶囊的粒径分布变窄、小体均粒径，减提高其储热性能，地用于织物整理，更好在原有工作的基础上，超利用
声波技术制备相变微胶囊，并研究超声波对相变微胶器性能的影响．结果表明：经超声波制备的微胶囊数均粒径为１ｍ，．Ｉ分布指数４ｘＰＩ２９，Ｄ为．３可以有效降低所制备相变微胶囊的体均粒径和分散程度，利用该相变微胶囊整理的织物具有较好的智能调温作用．
