第五章 混凝土
第五章混凝土一、填空题1．混凝土拌合物的和易性包括_________、________和_______三个方面等的含义。
2．测定混凝土拌合物和易性的方法有________法或________法。
4．水泥混凝土的基本组成材料有_________、_________、________和_________。
5．混凝土配合比设计的基本要求是满足_________、_________、________和_________。
6．混凝土配合比设计的三大参数是_________、________和_________。
9. 普通混凝土用砂含泥量增大时,混凝土的干缩_______ ,抗冻性____________ .10．普通混凝土配合比设计中要确定的三个参数为________ 、______ 和____________ 11．普通混凝土强度的大小主要决定于水泥强度和____________12．相同条件下，碎石混凝土的和易性比卵石混凝土的和易性____________ 。
13.早期强度要求高、抗冻性好的混凝土应选用____________水泥；抗淡水侵蚀强、抗渗性高的混凝土应选用____________水泥。
14.在其它条件一定的情况下，采用细砂比采用中砂配制混凝土时砂率应适当________。
15.在混凝土的施和易性满足的条件下，拌合物的坍落度尽可能采用较____________值。
16.对混凝土用砂进行筛分析试验，其目的是测定砂的____________和____________。
17．普通混凝土的强度等级是根据。
18．硅酸盐水泥强度等级确定时标准试件的尺寸为____________.19.水泥细度越细，水化放热量越______，凝结硬化后收缩越_________。
20.抗渗性是混凝土耐久性指标之一，P6表示混凝土能抵抗______MPa的水压力而不渗漏。
21.混凝土配合比设计中砂率的确定原则为_________。
二、选择题（单项选择）1．混凝土配合比设计中，水灰比的值是根据混凝土的_________要求来确定的。
A、强度及耐久性B、强度C、耐久性D、和易性与强度2．混凝土的_________强度最大。
A、抗拉B、抗压C、抗弯D、抗剪3．防止混凝土中钢筋腐蚀的主要措施有_________。
A、提高混凝土的密实度B、钢筋表面刷漆C、钢筋表面用碱处理D、混凝土中加阻锈剂4．选择混凝土骨料时，应使其_________。
A、总表面积大，空隙率大B、总表面积小，空隙率大C、总表面积小，空隙率小D、总表面积大，空隙率小5．普通混凝土立方体强度测试，采用100㎜×100㎜×100㎜的试件，其强度换算系数为_________。
A、0.90B、0.95C、1.05D、1.006．在原材料质量不变的情况下，决定混凝土强度的主要因素是_________。
A、水泥用量B、砂率C、单位用水量D、水灰比7．厚大体积混凝土工程适宜选用_________。
A、高铝水泥B、矿渣水泥C、硅酸盐水泥D、普通硅酸盐水泥8．混凝土施工质量验收规范规定，粗集料的最大粒径不得大于钢筋最小间距的_________。
A、1/2B、1/3C、3/4D、1/49.维勃稠度法测定混凝土拌合物流动性时，其值越大表示混凝土的（）A.流动性越大B.流动性越小C.粘聚性越好D.保水性越差10．混凝土拌合物的坍落度试验只适用于粗骨料最大粒径( )mm者。
A．≤80 B．≤60 C．≤40 D．≤2011．掺用引气剂后混凝土的( )显著提高。
A．强度B．抗冲击性C．弹性模量D．抗冻性12．对混凝土拌合物流动性起决定性作用的是( )。
A．水泥用量B．用水量C．水灰比D．水泥浆数量13．混凝土的棱柱体强度ƒcp与混凝土的立方体强度ƒcu二者的关系( )。
A．ƒcp＞ƒcu B．ƒcp＜ƒcu C．ƒcp=ƒcu D．ƒcp＜ƒcu14．选择混凝土骨料的粒径和级配应使其( )。
A．总表面积大，空隙率小B．总表面积大，空隙率大C．总表面积小，空隙率大D总表面积小，空隙率小15．防止混凝土中钢筋锈蚀的主要措施是( )。
A．钢筋表面刷油漆B．钢筋表面用碱处理16．在混凝土中加入引气剂，可以提高混凝土的_________。
A、抗冻性B、耐水性C、抗渗性D、抗化学侵蚀性17. 炎热夏季大体积混凝土施工时,必须加入的外加剂是（）。
A.速凝剂B.缓凝剂C.CaSO4D.引气剂18.现场拌制混凝土，发现粘聚性不好时最可行的改善措施为（）A 适当加大砂率B 加水泥浆（W/C不变）C 加大水泥用量D 加CaSO419．已知混凝土的砂石比为0.54，则砂率为（）。
A 0.35B 0.30C 0.54D 1.8620.有抗冻要求的混凝土施工时宜选择的外加剂为（）。
A 缓凝剂B 阻锈剂C 引气剂D 速凝剂21.表示干硬性混凝土流动性的指标为（）。
A 坍落度B 分层度C 沉入度D 维勃稠度22．欲增大混凝土拌合物的流动性，下列措施中最有效的为（）A 适当加大砂率B 加水泥浆（W/C不变）C 加大水泥用量D 加减水剂23．已知混凝土的砂率为0.35，则砂石比为（）。
A 0.35B 0.54C 0.89D 1.8624.维勃稠度法测定混凝土拌合物流动性时，其值越大表示混凝土的（）A.流动性越大B.流动性越小C.粘聚性越好D.保水性越差25、冬期施工的混凝土应优选( )水泥配制。
A. 矿渣；B. 火山灰；C. 粉煤灰；D. 硅酸盐26、抗冻标号F50，其中50 表示( )。
A. 冻结温度-50 ℃；B. 融化温度50℃；C. 冻融循环次数50次；D . 在-15℃冻结50h27、混凝土冬季施工时，可加的外加剂是()。
A、速凝剂；B、早强剂；C、缓凝剂28、混凝土夏季施工时，可加的外加剂是()。
A、减水剂；B、缓凝剂C、早强剂29、混凝土施工规范中规定了最大水灰比和最小水泥用量，是为了保证（）。
A. 强度；B. 耐久性；C. 和易性；D. 混凝土与钢材的相近线膨胀系数30、用标准方法测得某混凝土抗压强度为27Mpa ，该混凝土的强度等级为( )。
A. C30 ；B. C 15；C. C20；D. C2531、提高混凝土拌合物的流动性，可采取的措施是（）。
A减少单位用水量B提高砂率C增大水灰比D在保持水灰比一定的条件下，同时增加水泥用量和用水量（即增加水泥浆量）32、通用水泥的储存期一般不宜过长，一般不超过（）。
A一个月B三个月C六个月D一年33、（）区砂的级配情况最好。
A 1B 2C 3D 434、碎石混凝土与卵石混凝土相比较，其（）。
A流动性好B粘聚性好C保水性好D强度高35、合理砂率是指在用水量和水泥用量一定的情况下，能使混凝土拌合物获得（）流动性，同时保持良好粘聚性和保水性的砂率值。
A最大B最小C一般D不变36、同厂家、同品种、同强度等级、同批次的水泥，应以（）为一个取样单位。
A 60tB 400tC 60m3 D400m337、硅酸盐水泥熟料的四个主要矿物组成中（）水化反应速度最快。
A C2SB C3SC C3A DC4AF38．下列用水，（）为符合规范的混凝土用水。
A 河水B 江水C 海水D 湖水E 饮用水F 工业废水G 生活用水39．最能体现混凝土拌合物施工能力的性质是（）。
A 流动性B 粘聚性C 保水性D 凝聚性40．坍落度值的大小直观反映混凝土拌合物的（）。
A 保水性B 粘聚性C 流动性D 需水量41．无筋的厚大结构或基础垫层，坍落度宜选择（）。
A 较大值B 较小值C 平均值D 最大值42．当水灰比偏小时，混凝土拌合物易发生（）。
A 分层B 离析C 流浆D 泌水43．当施工要求流动性较大时，混凝土用水量应选择（）。
A 较大值B 中间值C 较小值D 平均值44．石子粒径增大，混凝土用水量应（）。
A 增大B 不变C 减小D 不能确定45．选择合理砂率，有利于（）。
A 增大坍落度B节约水泥 C 提高混凝土工作性或节约水泥D 提高强度46．提高混凝土拌合物的流动性，可采用的方法是（）。
A 增加用水量B 保持W/C不变，增加水泥浆量C 增大石子粒径D 减小砂率47（）作为评价硬化后混凝土质量的主要指标。
A 工作性B 强度C 变形性D 耐久性三、多项选择、1国标规定，水泥下列技术要求中，（）不符合规定时，均为废品A 细度B 初凝时间C 终凝时间D 体积安定性E 烧失量2、水泥的质量技术指标有（）A 细度B 凝结时间C 含泥量D 体积安定性E 强度3．下列对水泥的主要技术标准表述正确的有（）A 细度不符合要求为废品B 水泥初凝时间不符合要求为不合格品，终凝时间不符合要求为废品C 水泥初凝时间不符合要求为废品，终凝时间不符合要求为不合格品D 体积安定性不合格为废品4、蒸汽养护的构件，可选用（）A硅酸盐水泥B 普通水泥C矿渣水泥D火山灰水泥E 粉煤灰水泥5、早期强度较高的水泥品种有（）A硅酸盐水泥B普通水泥 C 矿渣水D 火山灰水泥E 复合水泥6、下列水泥品种中不宜用于大体积砼工程的有（）A硅酸盐水泥B 普通水泥 C 火山灰水泥 D 粉煤灰水泥E高铝水泥7、矿渣水泥与硅酸盐水泥相比有以下特性（）A早期强度高 B 早期强度低，后期强度增长较快C抗冻性好 D 耐热性好E水化热低8、矿渣水泥、火山灰水泥和粉煤灰水泥的共性（）A早期强度低、后期强度高B水化热低C干缩小D 抗冻性差E 抗碳化能力差9、下列介质中对水泥石起双重腐蚀作用的有（）A软水 B 硫酸 C 盐酸D氯化镁 E 硫酸镁10 、地砖与外墙面砖相比，必须具有好的（）A大气稳定性B抗冻性 C 耐磨性 D 抗冲击性 E 绝热性11、砼中石子比较理想的形状，是接近于（）A细长状 B 薄片状 C 球体 D 立方体 E 扁平状12、砼拌合物的和易性包括（）等方面的含义A流动性 B 耐水性 C 抗渗性 D 粘聚性 E 保水性13、影响砼和易性的因素有（）A水灰比B砂率C单位体积用水量D外加剂 E 温度14、影响砼强度的因素有（）A水泥强度 B 水灰比C砂率 D 骨料的品种 E 养护条件15、砂中的有害杂质有（）A云母 B 石英 C 轻物质D硫化物 E 硫酸盐16、砼配合比设计需满足的基本要求（）A工作性要求 B 强度要求 C 耐久性要求D符合经济原则，节约水泥，降低成本的要求E水灰比要求17、若一袋水泥50Kg和含水量为2%的混合骨料320Kg拌合时加入26Kg的水，则此拌合物的水灰比为（）A[26+320×2%/(1+2%)]/50 B (26+320×2%)/50C[26+320-320/(1+2%)]/50 D 26/50 E [26-320×2%/(1+2%)]/5018、在普通砼中掺入引气剂，能（）A改善拌合物的和易性 B 切断毛细管通道，提高砼抗渗性C使砼强度有所提高 D 提高砼的抗冻性E用于制作预应力砼19、缓凝剂主要用于（）A大体积砼 B 高温季节施工的砼 C 远距离运输的砼D喷射砼E冬季施工工程20、防水砼可通过（）方法提高砼的抗渗性能A掺外加剂 B 采用膨胀水泥C采用较小的水灰比D较高的水泥用量和砂率 E 加强养护21、提高混凝土耐久性的措施有（）A采用高强度水泥 B 选用质量良好的砂、石骨料C 适当控制混凝土水灰比D掺引气剂E 改善施工操作，加强养护22、普通混凝土配合比设计的基本要求是（）A达到混凝土强度等级B满足施工的和易性C满足耐久性要求D掺外加剂、外掺料E节约水泥、降低成本23、轻骨料混凝土与普通混凝土相比，具有的特点（）A表观密度小 B 强度高C弹性模量小D 保温性好E和易性好24．在混凝土拌合物中，如果水灰比过大，会造成_________。
建材---第5章-3混凝土拌和物-50页精品文档
10~30
板、梁和大型及中型截面的柱子等 30~50
配筋密列的结构(薄壁、筒仓、细柱等) 50~70
配筋特密的结构
70~90
Cement Concrete
3、影响和易性的因素
• 水泥浆的数量 • 水泥浆的稠度 • 砂率 • 组成材料性质的影响 • 外加剂 • 时间和温度
Cement Concrete
Cement Concrete
和易性良好的混凝土
Cement Concrete
2、和易性的评定方法
• 根据《普通混凝土拌和物性能试验方 法》（GB/T50080－2019），用坍落 度和维勃稠度来测定混凝土拌和物的 流动性，并辅以直观经验来评定粘聚 性和保水性。
• 其它: 扩散度、沉球试验、捣实系数等
• 如果砂率过小，又不能保证粗骨料之间 有足够的砂浆层，也会降低混凝土拌和 物的流动性，而且会严重影响其粘聚性 和保水性，容易造成离析、流浆。
Cement Concrete
合理（最佳）砂率
• 当砂率适宜时，砂不但填满石子间的空隙，
而且还能保证粗骨料间有一定厚度的砂浆 层以减小粗骨料间的摩擦阻力，使混凝土 拌和物有较好的流动性，这个适宜的砂率 称为合理砂率。 • 合理砂率即
• 有条件时尽量掺用外加剂------减水剂、引 气剂。
Cement Concrete
谢谢！
• V0级—超干硬性混凝土 （VB≥31秒）；
• V1级—特干硬性混凝土 （VB值30～21秒）；
• V2级—干硬性混凝土 （VB值20～11秒）；
• V3级—半干硬性混凝土 （VB值10～5秒）。
Cement Concrete
流动性（坍落度）的选择
• 需考虑的因素： 结构类型、构件截面大小、配筋疏密、 搅拌方式（机械、人工）、 输送方
混凝土结构设计原理 课件 第5章-受剪
f yv ft
rsvfyv/ft
fc 1 (0.2~0.25c f -0.7) 1.25 t
矩形、T形和工形截面的一般受弯构件
第五章 受弯构件斜截面受剪承载力
Vu ft bh0
fc ft
0.2~0.25c
Vu
0.94 0.70 0.68 0.44 0.24
f t bh 0
1 . 75
1
Asv1 S
V
bh 0
b
r sv Asv bs Nhomakorabea
nA sv 1 bs
（2）配箍率对承载力的影响
rsvfyv
当配箍在合适范围时，受剪承载力随配箍量的 增多、箍筋强度的提高而增长，且呈线性关系。
第五章 受弯构件斜截面受剪承载力
4、纵筋配筋率
纵筋配筋率越大， 剪压区面积越大，
V
f t bh 0
纵筋的销栓作用越大，
第五章 受弯构件斜截面受剪承载力
第五章 受弯构件斜截面承载力 5.1 概述
受弯构件有三类破坏形态:
正截面受弯破坏（M）
斜截面受剪破坏（M、V）
斜截面受弯破坏（M、V）
计算和构造保证
构造保证
第五章 受弯构件斜截面受剪承载力
▲本章要解决的主要问题
建工
0S R
道桥
V Vu
Vu ?
0S R
2、混凝土强度
（1）为什么影响承载力？
剪压破坏是由于剪压区混凝土达到复合应力状态 下的强度而破坏； 斜拉破坏是由于混凝土斜向拉坏而破坏； 斜压破坏是由于混凝土斜向短柱压坏而破坏。 （2）如何影响承载力？ 砼强度越大，抗剪强度也越大。
第五章 受弯构件斜截面受剪承载力
第五章混凝土配合比设计
混凝土生产质量水平评定
强度标准差越大，说明强度的离散程度越大， 强度标准差越大，说明强度的离散程度越大， 混凝土质量愈不均匀。 混凝土质量愈不均匀。也可用变异系数来评 值越小，混凝土质量愈均匀。 定，值越小，混凝土质量愈均匀。 我国《混凝土强度检验评定标准》 我国《混凝土强度检验评定标准》根据强度 标准差的大小， 标准差的大小，将混凝土生产单位的质量管 理水平划分为“优良” 一般” 理水平划分为“优良”、“一般”及“差” 三等， P103表 20。 三等，见P103表5-20。
2.混凝土单位用水量 2.混凝土单位用水量
原则： 原则：
– 以满足混凝土拌和物的流动性为准，取较小 以满足混凝土拌和物的流动性为准， 值。
方法： 方法：
①对于具体工程，总结实际资料可得经验值。 对于具体工程，总结实际资料可得经验值。 根据坍落度要求，参照P91表 11初步估计 初步估计， ②根据坍落度要求，参照P91表5-11初步估计， 再进行试拌试验调整。 再进行试拌试验调整。
t=
f − fd
σ
强度保证率Ｐ（％）就可由正态分布曲线方 强度保证率Ｐ（％）就可由正态分布曲线方 Ｐ（％） 程积分求得， 程积分求得，即
P=
1 2π
∫
∞
t
e
t2 − 2
dt
–但实际上当已知ｔ值时，可从数理统计书 但实际上当已知ｔ值时， 中的表内查到Ｐ 中的表内查到Ｐ值。(表5-19 ） –工程中Ｐ（％）值可根据统计周期内混凝 工程中Ｐ（％） Ｐ（％）值可根据统计周期内混凝 土试件强度不低于要求强度等级的组数N 土试件强度不低于要求强度等级的组数N0 与试件总组数Ｎ（Ｎ ２５）之比求得， Ｎ（Ｎ≥ 与试件总组数Ｎ（Ｎ≥２５）之比求得， 即
建材---第5章-1,2 混凝土原材料
筛分析的方法
• 2、计算出每个筛上的分计筛余百分率 a1、a2、a3 、a4、a5、a6（各筛上的筛 余量占砂样总质量的百分率）及累计 筛余百分率A1、A2、A3、 A4 、A5、 A6 （各筛和比该筛粗的所有筛分计筛余 百分率之和）。累计筛余百分率与分 计筛余百分率的关系见下表。
累计筛余与分计筛余百分率关系
砂的粗细－细度模数（Mx）
• 砂的粗细程度用表示细度模数 （ Mx ），其计算公式为
Mx
( A2 A3 A4 A5 A6 ) 5 A1 100 A1
• 细度模数（ Mx ）愈大，表示砂愈粗， 普通混凝土用砂的细度模数范围一般 为3.7－ 1.6 ，其中 Mx在3.7－3.1为粗砂， Mx在3.0－2.3为中砂， Mx在2.2－1.6为细砂。
坏的膨胀反应。
• 经碱骨料反应试验后由砂制备的试件应 无裂缝、酥裂、胶体外溢的现象，并在 规定的试验龄期膨胀率应小于0.10%。
三、粗骨料
• 定义：粒径＞4.75mm的岩石颗粒 • 分类：卵石（砾石） 碎石 •标准：《建筑用卵石、碎石》 （GB/T14685-2001）
• 碎石——由天然岩石经破碎、筛分而成， 也可将大卵石轧碎、筛分而得。 • 卵石——是由天然岩石经自然风化、水流 搬运和分选、堆积形成的粒径大于4.75mm 的岩石颗粒。按其产源可分为河卵石、海 卵石、山卵石等几种，其中河卵石应用较 多。
• 海砂含的氯化钠等氯化物——对钢筋 有锈蚀作用，因此对使用海砂配制混 凝土时，其氯盐含量（折算成NaCl） 不应大于0.1%,对预应力钢筋混凝土结 构，不宜采用海砂。
砂中有害杂质的处理
• 当砂中有害杂质含量多，但有无合适 砂源时，可过筛和用清水或石灰水 （有机质含量多时）冲洗后使用，以 符合就地取材原则。

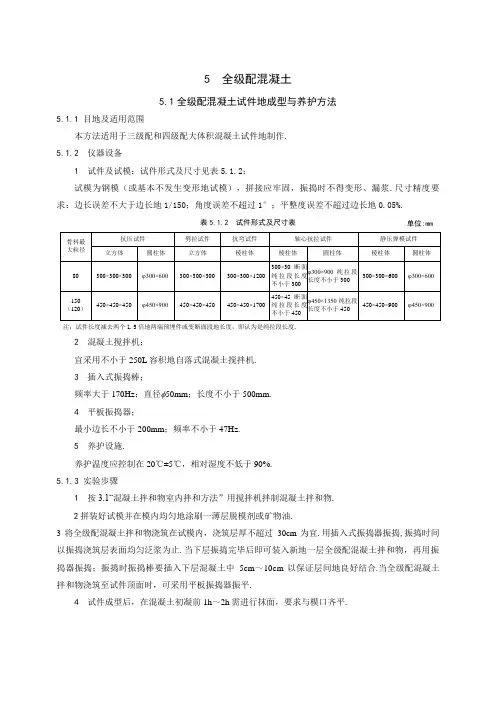

第五章全级配混凝土
5 全级配混凝土5.1全级配混凝土试件地成型与养护方法5.1.1 目地及适用范围本方法适用于三级配和四级配大体积混凝土试件地制作.5.1.2 仪器设备1 试件及试模：试件形式及尺寸见表5.1.2；试模为钢模（或基本不发生变形地试模），拼接应牢固，振捣时不得变形、漏浆.尺寸精度要求：边长误差不大于边长地1/150；角度误差不超过1°；平整度误差不超过边长地0.05%.注：试件长度减去两个1.5倍地两端预埋件或变断面段地长度，即认为是纯拉段长度.2 混凝土搅拌机；宜采用不小于250L容积地自落式混凝土搅拌机.3 插入式振捣棒；频率大于170Hz；直径 50mm；长度不小于500mm.4 平板振捣器；最小边长不小于200mm；频率不小于47Hz.5 养护设施.养护温度应控制在20℃±5℃，相对湿度不低于90%.5.1.3 实验步骤1 按3.1“混凝土拌和物室内拌和方法”用搅拌机拌制混凝土拌和物.2拼装好试模并在模内均匀地涂刷一薄层脱模剂或矿物油.3将全级配混凝土拌和物浇筑在试模内，浇筑层厚不超过30cm为宜.用插入式振捣器振捣,振捣时间以振捣浇筑层表面均匀泛浆为止.当下层振捣完毕后即可装入新地一层全级配混凝土拌和物，再用振捣器振捣；振捣时振捣棒要插入下层混凝土中5cm～10cm以保证层间地良好结合.当全级配混凝土拌和物浇筑至试件顶面时，可采用平板振捣器振平.4试件成型后，在混凝土初凝前1h～2h需进行抹面，要求与模口齐平.5 成型后带试模地试件宜用湿布或塑料布覆盖，在20℃±5℃地环境中静置2d～7d（静置天数决定于混凝土起吊强度），然后拆模并编号.6 拆模后地试件放在温度20℃±5℃、相对湿度不低于90%地环境中养护，直至规定地实验龄期.5.2 全级配混凝土抗压强度实验5.2.1 目地及适用范围测定全级配混凝土地立方体抗压强度和圆柱体（轴心）抗压强度.5.2.2 仪器设备1 压力实验机或专用压力实验装置：试件地预计破坏荷载应在实验机或实验装置全量程地20%～80%之间；实验机或实验装置应定期校正.示值误差应满足标准值地±1%地要求；2 钢质垫板：其平面尺寸为350mm⨯350mm或500mm⨯500mm，应有足够地刚度，材料应选择优质钢材.承压面平整度误差应不大于边长地0.03%.5.2.3 实验步骤1 按5.1“全级配混凝土试件地成型与养护方法”规定制作试件.2 到达实验龄期时，从养护室取出试件，用湿布覆盖，并尽快实验.测量试件尺寸，精确至1mm.当试件有严重缺陷时应废弃.3 将试件放在实验机上下压板中间，上下压板与试件之间应放有钢质垫板.试件地承压面应与成型时地顶面相垂直.开动实验机，当垫板与压板将接触时，如有明显偏斜，应调整球座使试件受压均匀.4实验机以6MPa/min地速度连续而均匀地加荷（不得冲击），直至试件破坏，并记录破坏荷载.5.2.4实验结果处理1抗压强度按公式（5.2.4）计算（准确至0.1MPa）：（5.2.4）式中f cc−−抗压强度，MPa；P−−破坏荷载，N；A−−试件承压面积，mm2.2 以三个试件测值地平均值作为该组试件地抗压强度实验结果.5.3全级配混凝土劈裂抗拉强度实验5.3.1 目地及适用范围测定全级配混凝土立方体试件地劈裂抗拉强度.5.3.2 仪器设备1 实验机：与5.2“全级配混凝土抗压强度实验”相同；2垫条：截面15mm⨯15mm，长500mm地钢制方垫条，要求平直.5.3.3 实验步骤1 按5.1“全级配混凝土试件地成型与养护方法”规定制作试件.2 到达实验龄期时，从养护室取出试件，用湿布覆盖，并尽快实验.3 实验前将试件擦干净，测量试件尺寸.在试件成型地顶面和底面中轴线处划出相平行地直线，准确定出劈裂面地位置.4 将试件及垫条（如图 4.3.3所示）安放于压力机或压力装置上（为保证上、下垫条对准和提高工作效率，可做简单地垫条定位装置）,开动实验机以0.4MPa/min地速度连续而均匀地加荷(不得冲击)，直至试件破坏，记录破坏荷载.5.3.4 实验结果处理1 劈裂抗拉强度按公式（5.3.4）计算（准至0.01MPa）：（5.3.4）式中f ts−−劈裂抗拉强度，MPa；P−−破坏荷载，N；A−−试件劈裂面面积，mm2.2以三个试件测值地平均值作为该组试件地劈裂抗拉强度实验结果.5.4 全级配混凝土弯曲实验5.4.1目地及适用范围用简支梁三分点加荷法测定全级配混凝土棱柱体试件地抗弯强度.5.4.2仪器设备1实验机：万能实验机或带有抗弯实验架地压力实验机.其要求与 5.2“全级配混凝土抗压强度实验”相同；2实验加荷装置：双点加荷钢制加压头，其要求应使两个相等地荷载同时作用于试件地两个三分点处，与试件接触地两个支座和两个压头应具有直径约45mm地弧形断面，其中地一个支座头及两个5.4.31按23将试件安放在实验机地支座上，承压面应选择试件成型时地侧面.开动实验机，当加压头与试件快要接触时，调整加压头及支座，使接触均衡.如支座、加压头不能接触均衡，则在接触不良处应予以垫平.4以0.4MPa/min地速度连续而均匀地加荷（不得冲击），直至试件破坏，记录破坏荷载.5.4.4实验结果处理1抗弯强度按公式（5.4.4）计算（准确至0.1MPa）：（5.4.4）式中f f −−抗弯强度，MPa；P−−破坏荷载，N；L−−支座间距（即跨度），mm；b−−试件截面宽度，mm；h−−试件截面高度，mm.2以三个试件测值地平均值作为该组试件地抗弯强度实验结果.5.5 全级配混凝土轴向拉伸实验5.5.1 目地及适用范围测定全级配混凝土轴向抗拉强度、极限拉伸值和抗拉弹性模量.5.5.2仪器设备1实验机：材料抗拉实验机或专用实验装置，其有效行程应满足所选试件尺寸；应具有一定刚度并安全可靠.其它要求与5.2“全级配混凝土抗压强度实验”有关规定相同；2试模应符合5.1“全级配混凝土试件地成型与养护方法”地有关规定；3位移（应变）测量仪：高精度位移测量仪或千分表.测量精度0.001～0.005；4位移测量仪地测架、测杆等.5 球面拉力接头一对.5.5.3实验步骤1按5.1“全级配混凝土试件地成型与养护方法”规定制作试件，实验以四个试件为一组.注：两端有预埋件地试件，成型时两端宜适当加强（如后加适量地水泥，减少大骨料含量等增强措施），以减少端部断裂机率.2到达实验龄期时，将试件从养护室取出，测量试件尺寸，并通过球面拉力接头安装在实验机或实验装置上.试件取出后应用湿布覆盖，并尽快进行实验.3位移测量应在试件地中间部位，测距应不小于300mm（三级配混凝土）或450mm（四级配混凝土），相应边长（直径）为300mm或450mm试件.4开动实验装置进行两次预拉，预拉荷载相当于破坏荷载地15%～20%.预拉时应测读应变值，需要时调整荷载传递装置使偏心率不大于15%.偏心率（5.5.3）式中 e−−偏心率，%；ε1和ε2−−分别为试件两侧地应变值.5预拉完毕后，重新调整测量仪器，进行正式测试.拉伸时地加荷速度为0.4MPa/min.测读并记录荷载及位移（变形）值，直至试件破坏（当荷载加到破坏荷载90%左右，为防止仪器受损，可将传感器等从试件上卸下）.记录破坏荷载和断裂位置.整个实验过程中所测读地变形值应不少于20对. 5.5.4实验结果处理1轴向抗拉强度按公式（5.5.4-1）计算（准确至0.01MPa）：（5.5.4-1）式中f t−−轴向抗拉强度，MPa；P−−破坏荷载，N；A−−试件断面面积，mm2.2 极限拉伸值地确定：以应变为横坐标，应力为纵坐标，绘出每个试件地应力～应变曲线.按 4.5“混凝土轴向拉伸实验”求得破坏应力相对应地应变值，即为该试件地极限拉伸值（准确至1×10-6）.注：如曲线不通过坐标原点时，延长曲线起始段使与横坐标相交，并以此交点作为极限拉伸值地起始点.3 抗拉弹性模量抗拉弹性模量取0～50%破坏应力割线弹性模量.割线法弹性模量按公式（5.5.4-2）计算（准确至100MPa）：（5.5.4-2）式中E t−−轴心抗拉弹性模量，MPa；σ0.5−−50%地破坏应力，MPa；ε0.5−−σ0.5所对应地应变值.4 极限拉伸值、轴向抗拉强度和抗拉弹性模量以四个试件测值地平均值作为实验结果.当试件地断裂位置与变截面转折点或埋件端点地距离在5cm以内时该测值应剔除，取余下测值地平均值作为实验结果.如可用地测值少于两个时，应重做实验.5.6 全级配混凝土静力抗压弹性模量实验5.6.1目地及适用范围测定全级配混凝土地静力抗压弹性模量.5.6.2仪器设备1 压力实验机或实验装置：与5.2“全级配混凝土抗压强度实验”相同；2 试模：试模应符合5.1“全级配混凝土试件地成型与养护方法”地要求；3 位移测量装置：由测定架和高精度位移传感器或千分表组成，如图4.5.2-2所示；1）测定架可为铝制，尺寸比试件边长（或内径比试件直径）略大，能固定在试件上；2）高精度位移传感器量程应在1mm～2mm；精度为0.001～0.005.5.6.3 实验步骤1 按5.1“全级配混凝土试件地成型与养护方法”规定制作试件，四个试件为一组.2 到达实验龄期时，从养护室取出试件，测量尺寸，用湿布覆盖，并尽快进行实验.3每组试件先取一个按5.2“全级配混凝土抗压强度实验”测定其轴心抗压强度f c，其余三个测定抗压弹性模量.4 测定弹性模量时将测定架固定在试件上（试件高度地中间部位）.上下刀口间距为300 mm或450mm，相应边长（直径）为300mm或450mm试件.安装位移传感器或千分表；检查接触是否合适；试件和压力机板是否平行，必要时进行调整.5 开动压力机缓慢施加压力进行预压，加荷速度6MPa/min，最大预压应力为试件破坏强度地40%.反复预压（2次～3次），直至相邻两次变形值之差不超过0.009mm为止，否则应继续预压，直至差值达到要求，但增加预压地次数应在报告中注明.6 试件经预压后，进行正式实验，加荷速度与预压荷载速度相同.记录各荷载时地变形值.当荷载达到破坏应力50%（0.5f c）时，卸下传感器或千分表.而后以相同地加荷速度压至试件破坏（破坏荷载P2）.5.6.4 实验结果处理1 静力抗压弹性模量（割线法）；绘制荷载变形曲线，并按公式（5.6.4）计算静力抗压弹性模量（准确至100MPa）：（5.6.4）式中E c−−静力抗压弹性模量，MPa；P1−−应力为0.5MPa时地荷载，N；P2−−40%地极限破坏荷载，N；ΔL−−应力从0.5MPa增加到40%破坏应力时试件地变形值，mm；L−−测量变形地标距，mm；A−−试件受压积面，mm2.2 以三个试件测值地平均值作为实验结果.注：在有实验论证地情况下，允许采用内部或表面测量变形地方法.5.7 全级配混凝土渗透系数实验5.7.1目地及适用范围测定全级配混凝土地渗透系数，以评价混凝土地抗渗性能.5.7.2仪器设备1 混凝土渗透仪；渗透系数测定仪由水压稳定系统和试件箱密封容器两部分组成.水压稳定系统可采用氮气——水稳压方法和水——蓄能器稳压方法.水压稳定系统应具有长期保压功能，动态稳压精度不得大于±5%.水压稳定系统供给试件箱地额定水压力为8MPa～10MPa，并具有分支接口，将压力水分流到各个试件箱容器.试件箱容器下设有收集和测量通过试件渗出水量地容器.试件箱容器示意图见图5.7.2.试件箱容器尺寸应与实验试件尺寸相匹配.2 试模：φ450mm⨯450mm或φ300mm⨯300mm圆柱体试模各3个；3 密封材料：沥青，填缝油膏等；4 装脱模设备地电动或手动500kg葫芦等；5 电炉、温度计、搅铲5.7.3实验步骤1 按5.12 到达实验龄期地前4d.3钢模应预先加热）.下部2/3.沥青中宜掺入5%～10%4螺栓.5空气后再关闭排气阀门.0.1MPa地范围内.6 混凝土抗压强度30MPa以下时，实验压力可以从0.2MPa开始，在恒定地压力情况下，每隔8h逐级增加0.1MPa压力，直至三个试件底部全部渗水为止.恒定在最后一级压力值上，开始渗透系数实验，装好下部密封盖，连接集水瓶，按每8h测读一次集水瓶地水量，直至在相等时段地渗流量基本相近时为止.7 混凝土抗压强度大于30MPa时，实验压力可以从0.5MPa～1.0MPa开始，在恒压情况下，每隔8h加0.4MPa压力至三个试块渗水为止，按5.7.3中6检测集水量.8 将记录流出地水量，在直角坐标纸上绘制流出累积水量～历时过程线.当过程线形成一直线时，即为流量不变，可停止实验.9 实验结束后，试件容器从实验单元取下，并加热软化沥青密封材料，将试件取出.5.7.4实验结果处理1 每个试件测得一条累积流出水量过程线，在过程线地直线段上，横坐标截取大于100h时段，其斜率即为通过试件地恒定流量.三个试件地平均流量为实验所要确定地恒定流量.2 按公式（5.7.4）计算混凝土渗透系数：（5.7.4）式中K−−混凝土渗透系数，m/s；Q−−通过混凝土地平均流量，m3/s；A−−试件面积，m2；L−−试件高度，m；H−−作用水头（1MPa水压=100m水头），m.。
第五章 混凝土生产系统
5.1 片冰........................................................ 58 5.2 片冰所需冷量的计算 .......................................... 58 5.3 加冰拌和的降温效果 .......................................... 60 5.4 冰的储存.................................................... 61 5.5 片冰输送.................................................... 63 5.6 调节冰库.................................................... 65 6.冷冻水 ........................................................... 65 7．隔热保温措施 .................................................... 66 8．制冷设备 ........................................................ 68 8.1 制冷压缩机.................................................. 68 8.2 氨泵........................................................ 70 第 3 节 混凝土生产系统工程实例 ......................................... 71 1.水口工程混凝土生产系统 ........................................... 71 2.二滩工程（Ⅰ标）混凝土生产系统 ................................... 72 3.小浪底水利枢纽工程混凝土生产系统 ................................. 73 4.三峡工程高程 98.7m 混凝土生产系统 ................................. 75
第五章混凝土复习参考答案
第五章混凝土习题参考答案一、名词解释二、填空题1.砂子的级配曲线表示_颗粒级配___，细度模数表示__粗细程度_。
2.减水剂的主要作用是_分散作用__、__润滑作用_____和_增加水泥水化面积，增加混凝土强度__。
3.使用级配良好，粗细程度适中的骨料，可使混凝土拌合物的_流动性__较好，__水泥浆__用量较少，同时可以提高混凝土的_强度__和_密实性__。
4.混凝土配合比设计的三个重要参数是：_水灰比__、_单位用水量_和_砂率。
5.采用坍落度试验测定混凝土拌合物的流动性，仅适合于石子最大粒径为_40_mm、坍落度为_大于10_mm的混凝土拌合物。
6.混凝土配合比设计中W/C由_混凝土强度等级_和_使用环境要求的耐久性确定，用水量是由_所要求的坍落度、粗骨料种类及最大粒径_确定，砂率是由混凝土拌合物的坍落度、粘聚性及保水性确定。
7.混凝土拌合物坍落度的选择原则是：在不妨碍_施工操作___、并能保证__密实成型_的条件下，尽可能采用较__小__的坍落度。
8.配制混凝土需用_合理砂率，这样可以在水泥用量一定的情况下，获得最大的__流动性_，或者在_坍落度_一定的情况下，_水泥浆数量_最少。
9.混凝土耐久性主要包括：_抗渗性_、__抗冻性、_抗碳化和_抗碱-骨料反应_等。
10.混凝土中水泥浆凝结硬化前起_填充_和__润滑__作用，凝结硬化后起_胶结_作用。
11.合理砂率是指在_水泥用量__和__用水量___一定的条件下，使混凝土拌合物获得_最大__的坍落度，且保持良好的_级配_、_保水性_和__粘聚性_的砂率。
12.组成混凝土的原材料有_胶凝材料__、__水__、粗骨料和细骨料。
水泥浆起__润滑___、__填充__、__胶结___作用；骨料起__调整和易性____、_减少水泥用量__、_增加强度___的作用。
13.混凝土的碳化又叫_中性化_，会导致钢筋_锈蚀_，使混凝土的_密实度___及_强度_降低。
第五章 普通混凝土配合比设计规程
fce ——水泥(cement)28d胶砂抗压强度（MPa）。 ① 采用Ⅰ级粉煤灰宜取上限值。 ② 采用S75级粒化高炉矿渣粉宜取下限值，采用S95 级粒化高炉矿渣粉宜取上限值，采用S105级粒化高 炉矿渣粉可取上限值加0.05。 ③ 当超出表中的掺量时，粉煤灰和粒化高炉矿渣粉 影响系数应经试验确定。
旧： W/B=0.48×42.5/(38+0.48×0.33×42.5) =0.45
38=0.49× fce(1/0.45-0.13) fce =37.1MPa
5 混凝土配合比计算
5.2 用水量和外加剂用量 5.规2.1定每：立方米干硬性或塑性混凝土的用水量（mw0）应符合下列 1．混凝土水胶比在0.40～0.80范围时，可按表5.2.1-1和表5.2.1-2选
新：W/B=0.53×42.5/(38+0.53×0.2×42.5) =0.53
旧： W/B=0.46×42.5/(38+0.46×0.07×42.5) =0.50
38=0.53× fce(1/0.50-0.2) fce =38/0.954=39.8MPa
混凝土电通量测定仪
5 混凝土配合比计算
新：W/B=0.49×42.5/(38+0.49×0.13×42.5) =0.51
5 混凝土配合比计算
5.3 胶凝材料、矿物掺合料和水泥用量 5.3.1 每立方米混凝土的胶凝材料用量（mb0）应按下式计算，并应进
行试拌调整，在拌合物性能满足的情况下，取经济合理的胶凝材料用 量。
mb0
mw0 W /B
5 混凝土配合比计算
5.3.2 每立方米混凝土的矿物掺合料用量（mf0）
[工学]第5章 混凝土 质量控制 配合比计算
❖ 式中 mwa――掺外加剂混凝土每立方米混凝土的用水量，kg； ❖ mw0――未掺外加剂混凝土每立方米混凝土的用水量，kg； ❖ β――外加剂的减水率（％），由试验确定。
❖ （4）计算1m3混凝土的水泥用量（mco） ❖ 根据已选定的1m3混凝土用水量（mw0）和算出的水灰比
（W/C）值，可求出水泥用量（mC0）：
❖ 当二者之差超过2％时，应将配合比中每项材料用
量均乘以校正系数δ，即为确定的设计配合比。
❖ 若对混凝土还有其它技术性能要求，如抗渗等级、 抗冻等级、高强、泵送、大体积等方面要求，混凝 土的配合比设计应按《普通混凝土配合比设计规程》 （JGJ 55-2000）的有关规定进行。
❖ 5.5.2.3.施工配合比
❖ (4)混凝土的强度保证率（P）
混凝土的强度保证率P（%）是指混凝土强度总体中，大于 设计强度等级（fcu，k）的概率，以混凝土强度正态分布曲线上 的阴影部分来表示。低于设计强度等级（fcu，,k）的强度所出 现的概率为不合格率。
❖ 混凝土强度保证率P（%）的计算方法为：
❖ 则强度保证率P（%）就可由正态分布曲线方程积分求得，或由数理统计书 中的表内查到P值。
❖ 当评定结果满足标准规定时时，该批混凝土强度判为合格。 否则，判为不合格。
❖ 由不合格批混凝土制成的结构或构件，应进行鉴定。对 不合格的结构或构件必须及时处理。当对混凝土试件强度 的代表性有怀疑时，可采用从结构或构件中钻取试件的方 法或采用非破损检验方法，按有关标准的规定对结构或构 件中混凝土的强度进行推定，并作为处理的依据。
5.4 普通混凝土的质量控制
❖ 混凝土的质量控制（quality control），具有 十分重要的意义，否则，即使有良好的原材 料和正确的配合比，仍不一定能生产出优质 的混凝土。
第5章 混凝土(二)分析
②水泥用量（mc）应以用水量乘以选定出来的灰水比计算确定；
③粗集料和细集料用量（ms、mg）应在基准配合比的用量基础上， 按选定的灰水比进行调整后确定。
（二）、试配调整，确定设计配合比
（2）经试配确定配合比后，按下列步骤进行校正：
• 如实测坍落度小于或大于设计要求，可保持水灰比不变，
增加或减少适量水泥浆；
• 如出现粘聚性和保水性不良，可适当提高砂率；每次调整 后再试拌，直到符合要求为止;
• 记录好各种材料调整后用量，并测定混凝土拌合物的实际
体积密度（ρ c,t）。
（二）、试配调整，确定设计配合比
（2）强度调整
• 一般采用三个不同的配合比，其中一个为基准配合比，另
第五章 混凝土（二）
第四节 普通混凝土配合比设计
混凝土的配合比
是指混凝土各组成材料用量之比。
回忆混凝土的组成材料有哪些？
主要有“质量比”和“体积比”两种表示方法。
工程中常用“质量比”表示。
第四节 普通混凝土配合比设计
质量配合比的表示方法
（1）以1m3混凝土中各组成材料的实际用量表示。
性；
满足工程所处环境对混凝土耐
久性的要求；
符合经济原则，即节约水泥以 降低混凝土成本.
二、混凝土配合比设计的资料准备
了解工程设计要求的混凝土强度等级、质量稳定性的强 度标准差； 了解工程所处环境对混凝土耐久性的要求；
了解结构构件断面尺寸及钢筋配置情况；
了解混凝土施工方法及管理水平； 掌握原材料(水泥、砂、石骨料、拌和用水的水质、外 加剂等)的性能指标。
