天狼星无人机
天狼星无人机航测系统在大比例尺地形测量中的可行性分析
天狼星无人机航测系统在大比例尺地形测量中的可行性分析【摘要】本文介绍了天狼星无人机的飞行平台、相机参数及作业流程，并进行了航拍及数据处理实验项目，并得到了DEM、DOM、DLG成果，然后对精度进行统计，结果表明，可以满足1:2000、1:1000的大比例尺地形图精度要求。
【关键词】无人机；航测；DOM；DEM；DLG；PhotoScan【中图分类号】P23【文献标识码】A【文章编号】1002-8544（2017）06-0237-01引言无人机航摄技术是继卫星遥感、大飞机遥感之后发展起来的一项新型航空遥感技术[1]，在小区域大比例尺地形图测绘中应用广泛，具有不需要申请空域、机动灵活、快速高效、大比例尺、高分辨率、高精度、作业成本低等特点[2]。
本文采用拓普康的天狼星无人机获取低空影像数据，使用MAVinci Desktop、Agisoft PhotoScan、MapMatrix进行航线设计、地面监控、影像处理、以及DEM、DOM、DLG的成果生成，并进行精度统计。
1.航测系统简介1.1 天狼星无人机飞行平台及相机参数① 影像分辨率：可达到1.7cm；② 监测效率：2～5平方公里/小时（影像分辨率5cm时）；③ 无人机续航时间：50分钟；④ 飞行高度：60～700米可调；⑤ 起飞方式：手抛式；⑥降落方式：自动滑行、自动辅助、手动。
⑦ 内置RTK精度：RTK水平精度10mm+1ppm、RTK垂直精度15mm+1ppm。
相机为松下GX1含14mm f/2.5镜头，定焦校正，1600万像素，M4/3传感器，分辨率4592×3448。
1.2 作业流程①飞行计划：使用飞行计划MAVinci Desktop软件对飞行进行规划，完成后上传到无人机上即可开始实施飞行。
②影像获取：在飞行期间，控制器软件可以确保无人机自主跟踪起飞前所制定的飞行轨迹；机载相机自动获取影像并存储于无人机中。
③无需地面控制点的航空测图：天狼星无人机在飞行过程中，采集相片的同时进行RTK测量，每一张相片的位置信息都具有RTK固定解的精度。
雷蛇(Razer) NOMMO V2 PRO天狼星 V2 专业版 高级用户指南说明书
RAZER NOMMO V2 PRO雷蛇天狼星 V2 专业版高级用户指南™Razer Nommo V2 Pro雷蛇天狼星V2 专业版是一款结合全音域全频音箱系统和无线低音炮的组合产品，可提供令人震撼的出色性能和精准度。
在THX® Spatial Audio 空间音效和 Razer Chroma™雷蛇幻彩RGB 技术的进一步助力下，这款产品可让你的战斗平台提供影院级的视听享受。
目录1.内含物品 (3)2. 要求 (6)3. 简要介绍 (7)4. 技术规格 (8)5. 设置 RAZER NOMMO V2 PRO 雷蛇天狼星 V2 专业版 (9)6. 连接游戏音箱 (12)7. 使用游戏音箱 (16)8. 通过 RAZER SYNAPSE 雷云配置 RAZER NOMMO V2 PRO 雷蛇天狼星 V2 专业版 (22)9. 安全与维护 (33)10. 法律声明 (34)1. 内含物品▪ Razer Nommo V2 Pro 雷蛇天狼星 V2 专业版A. 背投式 Razer Chroma ™ 雷蛇幻彩 RGB 灯光效果B. USB Type C 端口C. 电源端口D. 左音箱端口E. 左音箱连接线左音箱右音箱▪ 无线低音炮F. 后向式倒相孔G. 电源端口H. 低音炮配对按钮I. 低音炮状态指示灯▪ Razer 雷蛇无线控制盘J. 电源按钮/媒体控制旋钮 K. 音源按钮 L. 状态指示灯 M. 底盖 N. 电池仓后部前部▪ USB Type A 转 USB Type C 线缆▪ 音箱电源适配器 + 区域插头*▪ 低音炮当地电源线*▪ 2 节 7 号 (AAA) 电池▪ 重要产品信息指南*不同地区可能会有所不同。
美国/中国台湾/日本澳大利亚/新西兰欧盟 英国/马来西亚/ 新加坡/阿联酋韩国 中国2. 要求产品要求▪USB Type A 端口或带蓝牙连接的设备▪ 2 节 7 号 (AAA) 电池*RAZER SYNAPSE 雷云要求▪Windows® 10 64 位（或更高版本）▪互联网连接，用于软件安装*Razer 雷蛇无线控制盘需要使用。

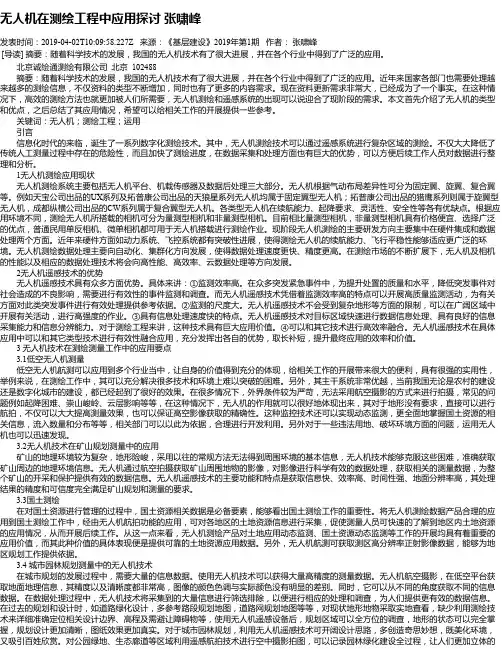

无人机在测绘工程中应用探讨 张啸峰
