隔膜计量泵的工作原理及使用注意事项
隔膜计量泵的工作原理及使用注意事项
一、隔膜式计量泵的结构及工作原理
隔膜计量泵是用专门设计的柔性隔膜代替活塞，在驱动机构的作用下实现往复运动，完成吸排过程。
由于隔膜的隔离，计量流体和驱动润滑机构之间的隔离在结构上是真正实现的。
采用高科技的结构设计和新材料的选用，大大提高了隔膜的使用寿命。
隔膜计量泵与复合材料的优良耐腐蚀性相结合，已成为流体计量应用中的主要泵型。
电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动挺杆在导筒内作往复运动。
连同膜片，通过单向阀的作用使泵腔内逐渐形成真空，吸入阀打开，吸入液体;当膜片向前死点移动时，此时吸入阀关闭，排出阀打开，液体在膜片的推动下排出。
在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体。
二、隔膜式计量泵的使用注意事项
1. 开机前准备
1）检查站泵内的油质、油量(传动箱内以油标水平中线为准)是否符合要求。
2）检查进出料管路上的焊缝、连接处螺栓、密封面性能等是否完好，检查泵的吸入、排出管道是否畅通。
3）首次启动的泵启动前应盘动联轴器数次，不得有任何卡阻现象，检查站电机旋转方向与泵上箭头是否一致。
4）将泵进行适应性运行，当泵停车五天以上，启动时要从“零”行程开始，(短期停泵可在任意位置启动)无负荷运行5分钟后，再将活塞行程调整至所需位置，进行负荷运转
2. 正常运行
1）正常运行过程中，柱塞密封部位手触感觉不烫，不泄漏，传动箱内油温不高于650℃。
2）经常检查传动箱内的油位、油质是否符合要求，并观察油面有无波动，如发现油波动说明阀泄漏，需处理。
3）安全阀经调整后严禁旋动调节螺钉，严禁触动补油阀球，保持传动箱内油液清洁。
4）经常检查进料温度。
3. 停车及其他注意事项
1）先将行程调节到“零”位，曲轴停止转动，但电机仍在运行，然后按下“停止”按钮，电机停止转动。
2）如果泵需较长时间停运，则需将泵内料液排净，以防泵体堵塞、锈蚀。
3）传动箱内用20#或30#机械油，传动箱内应保持额定的油位。
4）泵内的润滑油应每隔6个月更换一次，换新油时要将原有机油全部清除，置换干净后再注入新油。
5）保持设备外表卫生清洁，电动机绝缘良好。
6）做好设备运行、停运、事故、维修记录。
隔膜计量泵的原理及操作方法
隔膜计量泵的原理及操作方法
1.结构及运行原理
传动单元有蜗杆、蜗轮、偏心块、连杆、十字头、及手动手动调节执行机构组成。
传动单元是利用曲柄连杆原理，蜗杆与电机相连，蜗杆旋转运动通过蜗轮传递给偏心块。
后者通过连杆作用在十字头上。
柱塞行程长度通过旋转手轮进行调节，调节丝杠和斜槽轴沿轴向运动。
2.启动/运行/调节/停车
2.1启动准备及运行
a 注入规定的润滑油
b 检查所有的排泄孔是否正常。
（如滑道的泄漏孔）
c 将可变行程计量泵行程调至零位。
d 打开吸入和排出管的截止阀.
e为了确保泵和管路排气良好,将泵的压力调至零.
f 启动计量泵，然后缓慢增加行程长度和转速。
2.2流量调节
手动行程调节的传动单元：行程长度在计量泵运转和停止时均可以调节，顺时针为增加行程长度，逆时针为减小行程。
2.3 停车
如果计量泵长时间停车，必须通过冲洗去除泵头内所有的残余介质，必要时拆除后清洁。
由于柱塞可能被点状腐蚀，所以应取下泵头的金属柱塞。
3计量泵发生的故障、现象及措施:。
隔膜泵工作原理及使用注意事项
上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。
产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
隔膜泵是执行器的主要类型，通过接受调节控制单元输出的控制信号，借助动力操作去改变流体流量。
那么，隔膜泵的工作原理和使用注意事项是什么呢?隔膜泵工作原理隔膜泵是容积泵中较为特殊的一种形式，它是依靠一个隔膜片的来回鼓动改变工作室容积从而吸入和排出液体的。
气动隔膜泵主要由传动部分和隔膜缸头两大部分组成。
传动部分是带动隔膜片来回鼓动的驱动机构，它的传动形式有机械传动、液压传动和气压传动等，其中应用较为广泛的是液压传动。
隔膜泵的工作部分主要由曲柄连杆机构、柱塞、液缸、隔膜、泵体、吸入阀和排出阀等组成，其中，由曲轴连杆，柱塞和液缸构成的驱动机构与往复柱塞泵十分相似。
隔膜泵工作时，曲柄连杆机构在电动机的驱动下，带动柱塞作往复运动，柱塞的运动通过液缸内的工作液体(一般为油)而传到隔膜，使隔膜来回鼓动。
隔膜泵的使用注意事项气动隔膜泵是以压缩空气为动力，通过膜片往复变形造成容积变化的容积泵，其工作原理近似于柱塞泵。
使用气动隔膜泵操作运行时要注意以下几点：1、保证流体中所含的最大颗粒不超过泵的最大安全通过颗粒直径标准。
2、进气压力不要超过泵的最高允许使用压力，高于额定压力的压缩空气可能导致人身伤害和财产的损失及损坏泵的性能。
3、保证泵压的管道系统能承受所达到得最高输出压力，保证驱动气路系统的清洁和正常工作条件。
4、静电火花可能引起爆炸导致人身伤亡事故和财产的损失，根据需要使用足够大截面积的导线，把泵上的接地螺钉妥善可靠接地。
5、接地要求符合当地法规法律要求及现场的一些特殊要求的规定。
6、紧固好泵及各连接管接头，防止因振动撞击擦产生静电火花。
使用抗静电软管。
7、要周期性的检查和测试接地系统的可靠性，要求接地电阻小于100欧姆。
机械隔膜计量泵安全操作及保养规程
机械隔膜计量泵安全操作及保养规程机械隔膜计量泵是一种基于正向位移原理，利用隔膜泵的结构，将介质双向泵送出来。
是化学、冶金、环保等行业中应用广泛的泵。
正确的操作和保养至关重要，下面将介绍机械隔膜计量泵的安全操作及保养规程。
一、安全操作1.1 使用前的准备在使用机械隔膜计量泵前，需要进行以下工作：•检查原料介质是否符合要求，并将原料输送至泵的储罐或容器内。
•检查泵的管路和阀门是否连接正确，是否存在渗漏现象。
•检查电气装置是否联通，是否符合安全标准。
1.2 启动前的检查在启动机械隔膜计量泵前，需要进行以下检查：•检查气动阀门是否联通，电动阀门是否开启。
•检查计量泵内隔膜是否完好，阀门是否完好。
•检查气源和供电是否符合要求。
•检查紧固件是否牢固。
若以上均无问题，方可启动计量泵。
1.3 操作过程中的注意事项在使用机械隔膜计量泵过程中，需要注意以下事项：•严禁在运行状态下拆卸泵的部件。
•当发现泵体外泄压力或内泄剂时，应立即停机。
•严禁滞留高粘度或含颗粒介质，以防过载损坏泵体。
•在更换隔膜时，需要严格按照操作说明进行，保证操作正确。
•在使用过程中，应定期检查阀门、管路、法兰连接处等是否有渗漏现象。
如有，及时处理。
1.4 关机后的注意事项在机械隔膜计量泵停止运行后，需要进行以下操作：•关闭电气开关。
•关闭气源和供液管道阀门。
•清洗泵体，同时注意安全。
二、保养规程2.1 常规保养进行常规保养时，需要按照以下规程进行：•定期检查泵体及阀门是否有泄漏现象。
•对积存在管路和阀门内的介质进行清理。
•对紧固件进行检查，如有松动，应进行紧固。
2.2 维修保养在机械隔膜计量泵需要维修时，需要按照以下规程进行：•拆卸泵体部件前，先关闭气源和液源等管路，在无压力或很低压力状态下拆卸。
•不得随意拆卸泵的部件和安装各种机械零部件。
•隔膜的使用寿命通常为1-2年，如有老化现象需要更换。
•对管路、阀门、接头等密封部位进行重点检查。
•更换部件后，重新安装好密封部件，确保无渗漏，方可正常运行。

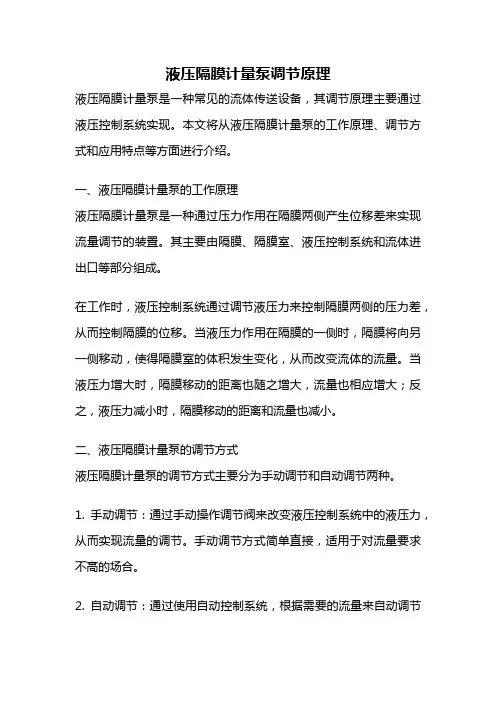

液压隔膜计量泵调节原理
液压隔膜计量泵调节原理液压隔膜计量泵是一种常见的流体传送设备，其调节原理主要通过液压控制系统实现。
本文将从液压隔膜计量泵的工作原理、调节方式和应用特点等方面进行介绍。
一、液压隔膜计量泵的工作原理液压隔膜计量泵是一种通过压力作用在隔膜两侧产生位移差来实现流量调节的装置。
其主要由隔膜、隔膜室、液压控制系统和流体进出口等部分组成。
在工作时，液压控制系统通过调节液压力来控制隔膜两侧的压力差，从而控制隔膜的位移。
当液压力作用在隔膜的一侧时，隔膜将向另一侧移动，使得隔膜室的体积发生变化，从而改变流体的流量。
当液压力增大时，隔膜移动的距离也随之增大，流量也相应增大；反之，液压力减小时，隔膜移动的距离和流量也减小。
二、液压隔膜计量泵的调节方式液压隔膜计量泵的调节方式主要分为手动调节和自动调节两种。
1. 手动调节：通过手动操作调节阀来改变液压控制系统中的液压力，从而实现流量的调节。
手动调节方式简单直接，适用于对流量要求不高的场合。
2. 自动调节：通过使用自动控制系统，根据需要的流量来自动调节液压力。
自动调节方式可以根据实际需求实时改变液压力，从而实现精确的流量调节。
自动调节方式适用于对流量要求较高的场合，例如化工、制药等领域。
三、液压隔膜计量泵的应用特点液压隔膜计量泵具有以下几个特点：1. 流量调节范围广：液压隔膜计量泵的流量调节范围较广，可以满足不同工况下的流量需求。
2. 调节精度高：液压隔膜计量泵采用液压控制系统进行调节，可以实现精确的流量控制，满足高精度流量调节的要求。
3. 结构简单紧凑：液压隔膜计量泵的结构相对简单，体积小巧，可以方便地安装在不同的工作环境中。
4. 适应性强：液压隔膜计量泵可用于输送各种介质，包括液体、气体和固体颗粒等，适应性较强。
5. 维护方便：液压隔膜计量泵的维护较为简单，常规保养工作可以轻松完成，同时具有较长的使用寿命。
液压隔膜计量泵是一种常见的流体传送设备，通过液压控制系统实现对流量的精确调节。
隔膜计量泵安全操作规程模版
隔膜计量泵安全操作规程模版一、目的和适用范围本安全操作规程适用于隔膜计量泵的操作人员，旨在指导操作人员正确、安全地操作隔膜计量泵，确保设备运行稳定、高效，并防止事故的发生。
二、术语及定义1. 隔膜计量泵：一种利用隔膜作为工作部件，通过压力差驱动液体输送的设备。
2. 液体：在本安全操作规程中，指被隔膜计量泵输送的任何液体。
三、操作流程1. 准备工作- 确认电源已断开，并拔掉电源插头。
- 检查隔膜计量泵是否已经安装稳定，密封良好。
- 检查液体储存容器是否安全固定并处于稳定状态。
- 确认隔膜计量泵的所有阀门处于关闭状态。
- 检查隔膜计量泵的工作环境，确保通风良好。
2. 启动隔膜计量泵- 打开液体储存容器的入口阀门，确保液体能够流入隔膜计量泵。
- 检查电源插头是否已插入正确，然后插上电源插头。
- 开启电源，启动隔膜计量泵，并调整操作控制器，使隔膜计量泵工作在适当的压力和流量范围内。
- 监测隔膜计量泵的运行情况，确保其运行平稳、无异常。
3. 液体输送- 监测液体输送情况，确保液体从隔膜计量泵中稳定地流出，并调整压力和流量控制器以达到所需的输送要求。
- 定期检查隔膜计量泵的进口和出口阀门，确保其密封良好并无泄漏现象。
- 若发现液体输送不畅或出现泄漏等异常情况，立即关闭电源并联系维修人员进行检修。
4. 停止隔膜计量泵- 在液体输送完成后，关闭隔膜计量泵的电源。
- 关闭液体储存容器的入口阀门，停止液体的流入。
- 卸掉液体储存容器的出口管束，确保液体不再流入隔膜计量泵。
- 检查隔膜计量泵的运行情况，确保其完全停止工作。
- 拔掉隔膜计量泵的电源插头，并将插头放置在安全的地方。
四、操作注意事项1. 严禁在操作过程中随意调整隔膜计量泵的压力和流量控制器，以免损坏设备或引发事故。
2. 操作人员需经过专业培训，并持有相关证书方可操作隔膜计量泵。
3. 在操作隔膜计量泵时，应佩戴适当的防护装备，包括防护眼镜、防护手套等。
4. 隔膜计量泵的作业环境应保持通风良好，以避免液体挥发产生有害气体。
JYDM-2000液压隔膜计量泵使用和维护
JYMD-2000/0.63液压隔膜计量泵使用和维护1 液压隔膜计量泵结构及工作原理1.1 液压隔膜计量泵的结构组成：液压隔膜式计量泵由电机、传动箱、泵头和内循环压力平衡系统等部份组成（如下图所示）；1.1.1 传动端部件结构a.本规格的计量泵均采用电动机驱动蜗杆副减速，带动曲柄连杆机构运行，由旋转运动转化成十字头的往复运动，柱塞与十字头刚性连接，实现柱塞的往复运动，在泵头进出口单向阀的作用下，实现输送流量的目的。
b.该机构具有运行平稳，过载能力高、传动扭矩大，高过载工况下具有调节力小，调节线性度好，能长期稳定运行，结构紧凑、噪音低，操作方便，并可无级调节流量等特点。
c.充分利用蜗轮轴中心空间，将柱塞行程调节机构置于其内，滑轴销与偏心轮相联，以调节滑轴的线性位移，从而改变偏心轮的旋转半径，以达到柱塞行程从0%-100%无级调节的目的。
1.1.2 泵头结构a.新型的三阀结构：限位补油机构的应用，既保证液压腔内的液压油的充满度，又避免补油过量，防止液压冲击，从而使隔膜两侧受力平衡，提高隔膜的使用寿命，且具有吸程性能；放气安全阀是放气阀和安全阀的组合体，放气阀能使液压腔内的液压油保持纯液体，提高容积效率，安全阀是为流程管线上有阻而自动开启，保护泵和管线而设置的；b.隔膜采用高均匀性的高分子聚四氟乙烯制作，并经多相轧制和高温淬火处理的，在泵的膜腔设计中，要使隔膜有舒适的工作环境，保持膜片两侧受力平衡，加上限位补油机构的应用，使隔膜寿命提高到8000小时以上；c.用活塞环密封替代填料密封，由易损件改成常规件，使用寿命可达3年以上，避免更换填料。
1.1.3 计量泵双隔膜破裂报警原理双隔膜带隔膜破裂报警的液压计量泵，其隔膜破裂报警装置主要由警源（计量泵膜腔内双层隔膜包着取压环组成的机件），压力传感器（压力信号转换成电信号）两部分组成。
工作原理：警源的双隔膜片间经工作自行真空，紧紧贴在一起，如单隔膜在活塞的往复运动作用下作挠曲往复位移，如有任何一张隔膜破裂，双隔膜间的真空立即被破坏，在活塞进入行程时，液体介质进入警源，当活塞进入排出行程时，液体介质被推入压力传感器，压力传感器内置的常开触点被触发，从而导通装置控制部分内的报警器，发出报警。
