油墨用聚酰胺树脂概述
聚氨酯树脂PU(用于皮革浆料、涂料油墨)
聚氨酯树脂PU（用于皮革浆料、涂料油墨）一、产品简介中文名称：聚氨酯树脂。
英文名称：PU是Polyurethane的缩写，中文名为聚氨基甲酸酯简称聚氨酯。
简要物理化学性质：聚氨酯树脂(作Polyurethane Resin)为一种具有高强度、抗撕裂、耐磨等特性的高分子材料。
结构、主链含—NHCOO—重复结构单元的一类聚合物。
聚氨酯皮革合成方法分类：其主要的生产方法分为干法（涂敷法）和湿法。
聚氨酯皮革合成方法两种流程：干法PU革是以PU树脂为原料，加入交联剂、着色剂和稀释剂配成的黏胶涂布在作为载体的离型纸上（中涂工序），通过一定的温度下的烘烤，使溶剂挥发形成富有弹性的膜。
然后在其上与涂敷黏合层的起毛布（底涂工序）通过二辊压合复合。
经干燥、冷却后进行卷曲，在50℃-60℃熟化后将离型纸剥离，再经表面处理后即可得到成品。
湿法PU革是将布基直接浸入用DMF(二甲基甲酰胺）溶解的PU树脂溶液中，然后放入25%的DMF水溶液中进行提取溶剂，此时PU树脂固化形成多孔膜，经干燥和后处理即可得到成品。
湿法PU革与干法PU革产品相比，其弹性、柔软、触感、透气性都较好。
一、人造革的分类由于人造革所使用的合成树脂不同，基材种类不同，生产工艺方法不同，有无发泡及用途的不同，人造革可以分为许多种类。
这里将人造革按使用的合成树脂、基材、有无发泡、生产工艺方法及用途等进行分类。
（一）按使用的合成树脂分类1、聚氯乙烯人造革它是用聚氯乙烯树脂、增塑剂和其他配合剂组成的混合物，涂覆或贴合在织物上，经一定的加工工艺过程而制成的塑料制品。
另外，也有基材两面均为塑料层的双面聚氯乙烯人造革。
2、聚酰胺人造革它是以尼龙6或尼龙66溶液涂覆在织物上，用湿法成膜的方法制成具有连续孔性结构的塑料制品。
3、聚烯烃人造革聚乙烯人造革是一种泡沫人造革，它是以低密度聚乙烯树脂为主要原材料，掺以改性树脂、交联剂、润滑剂、发泡剂等组分而制成的制品。
4、聚氨酯人造革聚氨酯人造革又分为干法聚氨酯人造革和湿法聚氨酯人造革。
2.13 聚酰胺树脂的结构与性能.
良好的耐疲劳性
• PA具有良好的耐疲劳性。与铸铁和铝合金等金属材料相当。PA的耐疲劳性随吸 水率的增大而降低，随相对分子质量的增大而提高。 • 用玻璃纤维可有效增强其耐疲劳性，此外经过玻璃纤维增强的PA，其冲击强度、 硬度、抗蠕变性以及耐A力学性能的一个显著特 点。尤其是PA-1010的耐磨性最佳，他的 密度约为铜的的1/7，而耐磨性却是铜的8 倍。
PA的热性能
• PA结晶性聚合物，分子间作用力大，熔点较高。 • PA的熔融温度在180℃~280℃之间。虽然其熔点较高，但长期使用温度不 宜超过100度，通常在80℃左右，若在100℃以上长期与氧接触会引起表面 缓慢热氧降解，使制品逐渐呈现褐色，而丧失使用性能。
化学性能
• PA在室温下耐稀酸、弱碱和大多数盐类。但强酸和较高浓度的酸及强氧化 剂会使其明显受到侵蚀。 • PA的耐候性一般，直接暴露在大气中或热氧的作用下则容易老化降解，导 致制品表面变色，力学性能下降。
相对分子质量
• PA的相对分子质量不高，不超过5万。
• 增加PA的相对分子质量可提高力学强度，耐热性和尺寸稳定性。
• 尽管PA的相对分子质量不高，但由于大分子间能形成氢键和结晶，因而具 有工程塑料的优良性能。
力学性能
• PA是典型的硬而韧的聚合物。综合性能优于通 用塑料。与金属材料相比，PA的刚性比较低， 但它的比拉伸强度大于金属，比压缩强度与金 属相当，可代替某些金属材料使用。 • PA的拉伸强度，弯曲强度和硬度随温度和吸水 率的增大而降低，冲击强度则明显提高。
聚酰胺树脂的性能
尼龙作为大用量的工程塑料，广泛用于机械、汽车、电器、纺织器材、化工 设备、航空、冶金等领域。成为各行业中不可缺
1．优良的力学性能。尼龙的机械强度高，韧性好。 2．自润性、耐摩擦性好。尼龙具有很好的自润性，摩擦系数小，从而，作为 传动部件其使用寿命长。 3.优良的耐热性。如尼龙46等高结晶性尼龙的热变形温度很高，可在150℃下 长期期使用。PA66经过玻璃纤维增强以后，其热变形温度达到250℃以上。 4.优异的电绝缘性能。尼龙的体积电阻很高，耐击穿电压高，是优良的电气、 电器绝缘材料。 5.优良的耐气候性。 6.吸水性。尼龙吸水性大，饱和水可达到3%以上。在一定程度影响制件的尺 寸稳定性。少的结构材料，其主要特点如下：
二聚酸型聚酰胺树脂的合成及性能研究
研究了以二聚酸、己二酸、己二胺、哌嗪为原料，通过缩聚反应，制得用于 热熔胶的含哌嗪二聚酸型聚酰胺树脂。考察了合成组成与产物软化点、剪切强度 的关系，以及反应温度和时间对产物软化点和粘度的影响。得到的优化反应条件 为：反应温度为 230℃，反应时间 4h，二聚酸与共聚酸摩尔比在 4～6 之间，己 二胺与哌嗪摩尔比在 1/1 以下，所得产物软化点为 124℃，剪切强度为 6.7MPa。
低分子聚酰胺树脂
低分子聚酰胺树脂低分子聚酰胺树脂（Low Molecular Weight Polyamide Resin）是一种重要的合成树脂材料，具有广泛的应用领域和优异的性能特点。
本文将从聚酰胺树脂的定义、特点、应用以及发展前景等方面进行介绍。
聚酰胺树脂是一类由酸和胺反应生成的聚合物，其主要成分是酰胺基团。
低分子聚酰胺树脂具有相对较低的分子量，常见的产品主要有尼龙6树脂、尼龙66树脂等。
这些树脂具有良好的热稳定性、机械性能和耐化学性能，广泛用于塑料、纺织、涂料、胶黏剂等领域。
低分子聚酰胺树脂具有以下几个特点：低分子聚酰胺树脂具有较好的热稳定性。
由于其分子结构中含有酰胺基团，这使得聚酰胺树脂具有较高的熔点和热变形温度，能够在较高温度下保持较好的物理性能。
低分子聚酰胺树脂具有优异的机械性能。
这类树脂具有较高的强度和硬度，同时还具备一定的韧性和抗冲击性能，能够满足不同领域对材料强度和耐用性的要求。
低分子聚酰胺树脂还具有较好的耐化学性能。
它们对酸、碱、溶剂等化学物质具有较高的耐受性，能够在恶劣的环境条件下长期稳定使用。
低分子聚酰胺树脂的应用领域非常广泛。
在塑料领域，尼龙6树脂和尼龙66树脂是常见的代表，它们被广泛应用于汽车零部件、电子电器、工程塑料等领域。
在纺织领域，聚酰胺树脂可以用于制作纤维和纺丝，具有优异的强度和耐磨性。
此外，低分子聚酰胺树脂还可以作为涂料和胶黏剂的基础材料，具有良好的附着力和抗化学腐蚀性能。
随着科技的不断进步和新材料的不断涌现，低分子聚酰胺树脂的发展前景也十分广阔。
在汽车工业领域，聚酰胺树脂可以用于制作轻量化零部件，提高汽车的燃油效率和环保性能。
在电子领域，聚酰胺树脂可以用于制作高性能的电子元件，满足电子产品对材料性能的要求。
此外，聚酰胺树脂还可以与其他材料进行复合，形成具有特定功能的复合材料，如聚酰胺树脂复合材料在航空航天和船舶制造等领域具有广泛应用前景。
低分子聚酰胺树脂是一种具有广泛应用领域和优异性能的合成树脂材料。
聚酰胺树脂
植物油酸植物油酸就是用棉油皂角或大豆油皂角为主要原材料,经过一系列化工工艺过程而生成的微黄色透明液体,凝固后为白色软状膏体,具有羚酸通性与不饱与双键的化学特性。
可溶于醇、苯、乙醚、三氯甲烷、汽油等有机溶剂。
用途:聚酰胺树脂、醇酸树脂、造纸脱墨剂、石油助剂、选矿剂、塑料增塑剂等。
典型指标:包装:塑料桶或衬塑铁桶,每桶净重180千克储存:一般存放在阴凉干燥处为宜。
运输途中严禁高温、日晒、雨淋。
硬脂酸硬脂酸就是一种高级饱与脂肪酸,为白色或微黄色颗粒、片状。
用途:脱模剂。
消泡剂、抛光膏、金属浮选剂、油漆平光剂、也就是制造硬脂酸锌、硬脂酸钾、硬脂酸钡的原材料。
典型指标:包装:塑料编织袋包装。
每袋净重25千克。
储存:一般存放在阴凉干燥处为宜。
运输途中严禁高温、日晒、雨淋。
二聚酸二聚酸就是由十八碳不饱与脂肪酸通过分子间相互聚合而形成的化合物,就是以精馏棉油酸、豆油酸为原料,采用先进的聚合酸化工艺及分离技术制得的具有较高纯度的二元羚酸。
二聚酸具有性能稳定、无毒、不挥发、闪点高、燃点高、流动性好、能溶于大本部分有机溶剂的特性,用途广泛。
用途:制造聚酰胺树脂、环氧树脂固化剂、热熔胶、高档油漆、热塑制品、润滑油、脱脂剂、表面活性剂、油田缓蚀剂等。
典型指标:包装:塑料桶或衬塑铁桶,每桶净重180千克储存:一般存放在阴凉干燥处为宜。
运输途中严禁高温、日晒、雨淋。
聚酰胺热熔胶聚酰胺热熔胶就是由二聚酸与二元胺经缩聚反应形成,该产品具有粘结强度高、柔韧性、耐介质型好的特点。
形状:浅黄色颗粒状或粉状固体。
特性:有很好的熔溶性与低温溶解性,很高的热稳定性与柔韧性。
用途:作为服装、鞋材、皮革、塑料、金属电子元件的粘结。
典型指标:包装:三合一纸袋包装。
每袋净重25千克。
储存:一般存放在阴凉干燥处为宜。
运输途中严禁高温、日晒、雨淋。
聚酰胺树脂聚酰胺树脂就是一种用高纯度二聚酸与多元胺为原料,以独特的配方设计,先进的工艺流程,一流的设备缩合而成的性能优良的苯溶聚酰胺树脂。
醇溶性聚酰胺树脂

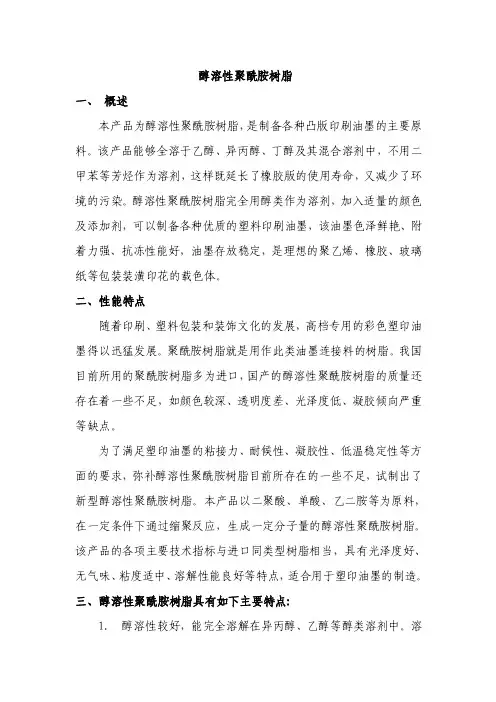

醇溶性聚酰胺树脂一、概述本产品为醇溶性聚酰胺树脂，是制备各种凸版印刷油墨的主要原料。
该产品能够全溶于乙醇、异丙醇、丁醇及其混合溶剂中，不用二甲苯等芳烃作为溶剂，这样既延长了橡胶版的使用寿命，又减少了环境的污染。
醇溶性聚酰胺树脂完全用醇类作为溶剂，加入适量的颜色及添加剂，可以制备各种优质的塑料印刷油墨，该油墨色泽鲜艳、附着力强、抗冻性能好，油墨存放稳定，是理想的聚乙烯、橡胶、玻璃纸等包装装潢印花的载色体。
二、性能特点随着印刷、塑料包装和装饰文化的发展，高档专用的彩色塑印油墨得以迅猛发展。
聚酰胺树脂就是用作此类油墨连接料的树脂。
我国目前所用的聚酰胺树脂多为进口，国产的醇溶性聚酰胺树脂的质量还存在着一些不足，如颜色较深、透明度差、光泽度低、凝胶倾向严重等缺点。
为了满足塑印油墨的粘接力、耐候性、凝胶性、低温稳定性等方面的要求，弥补醇溶性聚酰胺树脂目前所存在的一些不足，试制出了新型醇溶性聚酰胺树脂。
本产品以二聚酸、单酸、乙二胺等为原料，在一定条件下通过缩聚反应，生成一定分子量的醇溶性聚酰胺树脂。
该产品的各项主要技术指标与进口同类型树脂相当，具有光泽度好、无气味、粘度适中、溶解性能良好等特点，适合用于塑印油墨的制造。
三、醇溶性聚酰胺树脂具有如下主要特点:1. 醇溶性较好，能完全溶解在异丙醇、乙醇等醇类溶剂中。
溶液清亮、透明，搁置一段时间无沉淀析出。
2. 色泽浅、透明度高，气味小，无刺激性气味。
3. 有适中的软化点，酸值、胺值低。
4. 对聚乙烯、聚丙稀、橡胶等薄膜有良好的粘附力。
5. 在低温下（－4℃），溶解后的聚酰胺树脂溶液不会凝聚成胶状物，在一定低的温度下，一旦凝胶，在室温下能短时间内恢复流动性。
6. 以醇类作为溶剂，污染小，对人类和环境不会造成危害，有利于环保。
四、主要性能指标如下：酸值（mgKOH/g样品）： 3.5胺值（mgKOH/g样品）： 3.1软化点（环球法）：106℃粘度（mPa〃s）：120 （ 35％树脂溶液）溶解性（35％树脂溶液）：全溶且浸置后无沉淀析出冻点（35％树脂溶液）：〉－4℃凝胶恢复时间（22℃－25℃）：0.5-1h五、工艺设备及生产预算不锈钢反应釜 500L 1000L真空泵及真空系统锅炉原料槽（搪瓷）等设备投资约30万元，厂房面积200平方米产品的原材料成本约 1.3 万元，目前相关产品的市场销售价格约2.0 万元，具有很好的经济效益。
聚酰胺环氧树脂的作用
聚酰胺环氧树脂的作用1. 什么是聚酰胺环氧树脂呢？聚酰胺环氧树脂可是一种很厉害的材料哦。
它就像是一个小小的化学精灵，有着独特的分子结构。
聚酰胺是一种聚合物，而环氧树脂呢，也是一种有着特殊性能的树脂。
当它们结合在一起的时候，就像是两个小伙伴手拉手，产生了奇妙的变化。
聚酰胺环氧树脂的分子结构就像一个复杂而有序的小城堡，里面的各个部分相互协作，赋予了它独特的性能。
这种结构就决定了它在很多方面能够大显身手。
2. 在工业领域的作用在涂料方面，聚酰胺环氧树脂可不得了。
想象一下，我们的汽车、建筑物等都需要保护和美化。
聚酰胺环氧树脂就像一层坚固又漂亮的外衣。
它能够很好地附着在物体表面，形成一层耐磨、耐腐蚀的涂层。
比如说汽车的外壳，经常会受到风吹雨打、灰尘的侵袭，但是有了聚酰胺环氧树脂涂层，就可以长时间保持光亮，不容易生锈和被腐蚀。
在电子工业中，它也有着至关重要的作用。
我们的电路板是非常精密的部件，聚酰胺环氧树脂可以用来封装电子元件。
它就像一个小小的保护罩，把电子元件紧紧地包裹起来，防止它们受到外界的干扰，像静电、湿气等。
这样就能保证电子设备正常运行，就像给电子元件穿上了一件既合身又安全的防护服。
在航空航天领域，聚酰胺环氧树脂也有自己的一席之地。
飞机在高空飞行的时候，会面临各种各样的极端环境，温度变化大、气压变化大等。
聚酰胺环氧树脂可以用于制造飞机的一些部件，它能够承受这些极端的条件，保证飞机结构的完整性和安全性。
3. 在日常生活中的作用我们家里的家具也离不开聚酰胺环氧树脂呢。
比如木质家具，为了让它更加耐用，更加美观，就会使用聚酰胺环氧树脂进行处理。
它可以渗透到木材的孔隙中，增强木材的硬度和防潮性能，还能让木材表面更加光滑，看起来更有质感。
就像给家具做了一次全面的美容和强身健体的护理。
我们日常使用的一些塑料制品，也可能含有聚酰胺环氧树脂。
它可以改善塑料制品的强度和韧性，让塑料制品更加耐用。
比如说我们的塑料水杯，如果加入了聚酰胺环氧树脂，就不容易破裂，即使不小心掉在地上，也能完好无损，就像给塑料水杯赋予了一层坚韧的护盾。
油墨用醇溶性聚酰胺树脂的合成与性能研究
凝 胶 倾 向 严 重 、 胶 恢 复 性 差 以 及 在 纯 醇 类 溶 剂 中 溶 解 性 能 差 等 缺 点 ， 国 外 Ｉ 类 产 品 凝 和 Ｎ
０ 引言
随着 印刷 、 料 包 装 和 装 饰 文 化 的发 展 ， 档 专 用 的彩 色 塑 印 油 墨得 以迅 猛 发 展 ． 塑 高 醇 溶 性 聚 酰 胺 树 脂 是 制 备 柔 性 印 刷 油 墨 的 主 要 原 料 ， 入 适 量 的 颜 料 及 填 加 剂 ，可 以 制 备 加
尔 比为 ８２— ／ ， ／ ７ ３ 聚合温度 为 ２ ０ ， ３ ℃ 聚合时间为 ２５ ． 树脂 具有 较好 的醇溶性 、 良的抗 冻性 、 宜 的软化点 和粘 ． ｈ该 优 适
度 ， 应 用 于油 墨 行 业 ． 可
［ 关键词 ］ 聚酰胺 树脂 ； 备 ； 制 醇溶性 ； 抗冻性
［ 中图分类 号］ Ｑ ３ ． Ｔ ４７９ ［ 文献标识码 ］ Ａ ［ 文章 编号 ］０４— ０ ７ ２ １ ）２— １ １— ４ １０ ７ ７ （０ ２ ０ ０ ３ ０
集 团 化 学 试 剂 有 限 公 司 ）； 酸 （ 乳 ＡＲ ， 锡 市 晨 阳 化 工 有 限 公 司 ）； 水 乙 二 胺 （ＡＲ ， 海 无 无 上
凌 峰 化 学 试 剂 有 限 公 司 ）； ６ 一 己 二 胺 （ １， ＡＲ ， 海 凌 峰 化 学 试 剂 有 限 公 司 ）． 上
５ ０ｍｌ 四 口 圆 底 烧 瓶 ， 流 冷 凝 装 置 ， 动 搅 拌 器 ， 加 热 装 置 ， 压 滴 定 漏 斗 ， ０ 磨 回 电 电 恒 温 度计 ， 子天平 ， 循环 真空泵等． 电 水
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
油墨用聚酰胺树脂概述
陈守东;白国宝;盖忠侠
【期刊名称】《山西化工》
【年(卷),期】2001(021)003
【摘要】介绍了由二聚酸与二元胺为主要原料生产的聚酰胺树脂用于油墨的条件、国内外情况及发展趋势.
【总页数】2页(P12-13)
【作者】陈守东;白国宝;盖忠侠
【作者单位】山西省应用化学研究所,太原,030027;山西省应用化学研究所,太
原,030027;山西省化学工业供销总公司
【正文语种】中文
【中图分类】TQ32
【相关文献】
1.抗冻油墨用醇溶性聚酰胺树脂的研究进展 [J], 黄坤;夏建陵
2.油墨用醇溶性聚酰胺树脂的合成与性能研究 [J], 高进;胡忠新;杨翠莲;燕翔;张元
广
3.水性油墨用聚酰胺树脂乳液的研究制备 [J], 熊远钦;肖多闻;徐伟箭
4.水性油墨用聚酰胺树脂的合成与性能研究 [J], 丁海阳;夏建陵;李梅;连建伟;杨小华;张燕
5.高抗冻性油墨用二聚酸基醇溶聚酰胺树脂的性能研究 [J], 黄坤;夏建陵;李梅;王
定选
因版权原因，仅展示原文概要，查看原文内容请购买。
