钢化玻璃的自爆问题
钢化玻璃自爆的原因是什么
钢化玻璃自爆的原因是什么

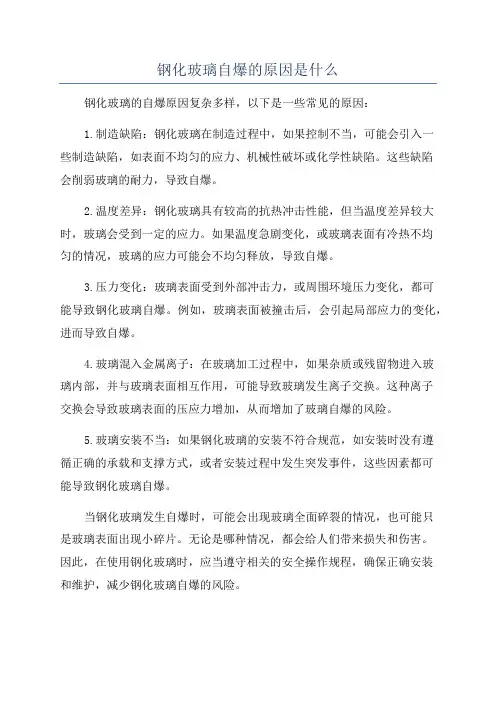

钢化玻璃的自爆原因复杂多样，以下是一些常见的原因：
1.制造缺陷：钢化玻璃在制造过程中，如果控制不当，可能会引入一
些制造缺陷，如表面不均匀的应力、机械性破坏或化学性缺陷。
这些缺陷
会削弱玻璃的耐力，导致自爆。
2.温度差异：钢化玻璃具有较高的抗热冲击性能，但当温度差异较大时，玻璃会受到一定的应力。
如果温度急剧变化，或玻璃表面有冷热不均
匀的情况，玻璃的应力可能会不均匀释放，导致自爆。
3.压力变化：玻璃表面受到外部冲击力，或周围环境压力变化，都可
能导致钢化玻璃自爆。
例如，玻璃表面被撞击后，会引起局部应力的变化，进而导致自爆。
4.玻璃混入金属离子：在玻璃加工过程中，如果杂质或残留物进入玻
璃内部，并与玻璃表面相互作用，可能导致玻璃发生离子交换。
这种离子
交换会导致玻璃表面的压应力增加，从而增加了玻璃自爆的风险。
5.玻璃安装不当：如果钢化玻璃的安装不符合规范，如安装时没有遵
循正确的承载和支撑方式，或者安装过程中发生突发事件，这些因素都可
能导致钢化玻璃自爆。
当钢化玻璃发生自爆时，可能会出现玻璃全面碎裂的情况，也可能只
是玻璃表面出现小碎片。
无论是哪种情况，都会给人们带来损失和伤害。
因此，在使用钢化玻璃时，应当遵守相关的安全操作规程，确保正确安装
和维护，减少钢化玻璃自爆的风险。
最后，总结一下，钢化玻璃自爆的原因包括制造缺陷、温度差异、压
力变化、玻璃混入金属离子和玻璃安装不当等多种因素。
为了减少钢化玻
璃自爆的风险，应严格按照规范安装和维护玻璃，并保持良好的使用环境，避免剧烈温度变化和外力冲击。
钢化玻璃自爆率标准
钢化玻璃自爆率标准同学们，今天咱们来聊聊钢化玻璃自爆率标准这个有点专业的话题。
你们可能会好奇，啥是钢化玻璃自爆率呀？其实很简单，就是钢化玻璃自己突然破裂的概率。
那为啥钢化玻璃会自爆呢？这是因为在生产过程中，可能会有一些微小的杂质或者缺陷留在玻璃里面，时间长了或者在某些条件下，就可能导致玻璃自己破裂。
那自爆率标准是多少呢？一般来说，行业内认为钢化玻璃的自爆率在千分之三左右是比较正常的。
也就是说，一千块钢化玻璃里，可能会有大概三块会自己破裂。
这个标准可不是随便定的，是经过很多研究和实践得出来的。
比如说，如果一块钢化玻璃用在家庭的窗户上，自爆了，那可能会有危险，还得花钱重新换玻璃，很麻烦。
所以自爆率不能太高，得控制在一个大家能接受的范围内。
不同用途的钢化玻璃，自爆率标准可能会有一些细微的差别。
像用在高层建筑外墙上的钢化玻璃，因为一旦自爆后果更严重，所以对自爆率的要求可能会更严格。
给大家举个例子，假如一个工厂生产了一万块钢化玻璃，如果按照千分之三的自爆率标准，大概会有30 块玻璃可能会自爆。
如果实际自爆的数量远远超过了这个数，那就说明这批玻璃的质量可能有问题，生产工艺需要改进。
再比如说，一家商场的玻璃门用的是钢化玻璃，如果自爆率太高，不仅影响美观，还可能会伤到顾客，所以在选择玻璃的时候，就得按照标准选择自爆率低的产品。
为了降低自爆率，生产厂家会采取很多措施。
比如提高生产工艺，让玻璃中的杂质更少；加强质量检测，把有缺陷的玻璃挑出来。
安装和使用过程中的一些因素也会影响钢化玻璃的自爆率。
比如安装的时候玻璃受到了不恰当的压力，或者使用过程中温度变化太大，都可能增加自爆的风险。
了解钢化玻璃自爆率标准很重要，这样厂家能生产出更安全的玻璃，我们在使用的时候也能更放心。
同学们，现在是不是对钢化玻璃自爆率标准有更清楚的认识啦？。
钢化玻璃自爆原因及解决办法

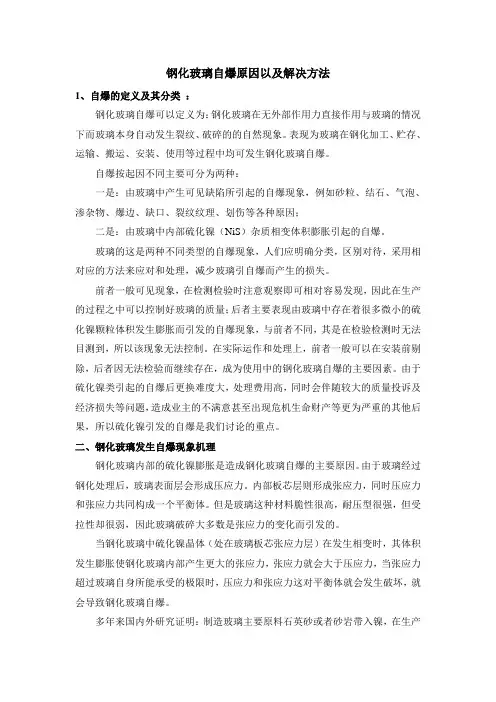

钢化玻璃自爆原因以及解决方法1、自爆的定义及其分类：钢化玻璃自爆可以定义为：钢化玻璃在无外部作用力直接作用与玻璃的情况下而玻璃本身自动发生裂纹、破碎的的自然现象。
表现为玻璃在钢化加工、贮存、运输、搬运、安装、使用等过程中均可发生钢化玻璃自爆。
自爆按起因不同主要可分为两种：一是：由玻璃中产生可见缺陷所引起的自爆现象，例如砂粒、结石、气泡、渗杂物、爆边、缺口、裂纹纹理、划伤等各种原因；二是：由玻璃中内部硫化镍（NiS）杂质相变体积膨胀引起的自爆。
玻璃的这是两种不同类型的自爆现象，人们应明确分类，区别对待，采用相对应的方法来应对和处理，减少玻璃引自爆而产生的损失。
前者一般可见现象，在检测检验时注意观察即可相对容易发现，因此在生产的过程之中可以控制好玻璃的质量；后者主要表现由玻璃中存在着很多微小的硫化镍颗粒体积发生膨胀而引发的自爆现象，与前者不同，其是在检验检测时无法目测到，所以该现象无法控制。
在实际运作和处理上，前者一般可以在安装前剔除，后者因无法检验而继续存在，成为使用中的钢化玻璃自爆的主要因素。
由于硫化镍类引起的自爆后更换难度大，处理费用高，同时会伴随较大的质量投诉及经济损失等问题，造成业主的不满意甚至出现危机生命财产等更为严重的其他后果，所以硫化镍引发的自爆是我们讨论的重点。
二、钢化玻璃发生自爆现象机理钢化玻璃内部的硫化镍膨胀是造成钢化玻璃自爆的主要原因。
由于玻璃经过钢化处理后，玻璃表面层会形成压应力。
内部板芯层则形成张应力，同时压应力和张应力共同构成一个平衡体。
但是玻璃这种材料脆性很高，耐压型很强，但受拉性却很弱，因此玻璃破碎大多数是张应力的变化而引发的。
当钢化玻璃中硫化镍晶体（处在玻璃板芯张应力层）在发生相变时，其体积发生膨胀使钢化玻璃内部产生更大的张应力，张应力就会大于压应力，当张应力超过玻璃自身所能承受的极限时，压应力和张应力这对平衡体就会发生破坏，就会导致钢化玻璃自爆。
多年来国内外研究证明：制造玻璃主要原料石英砂或者砂岩带入镍，在生产过程之中燃料及辅料会带入硫，在1400℃～1500℃高温熔窑中燃烧发生化学反应形成硫化镍。
钢化玻璃自爆原因及预防措施

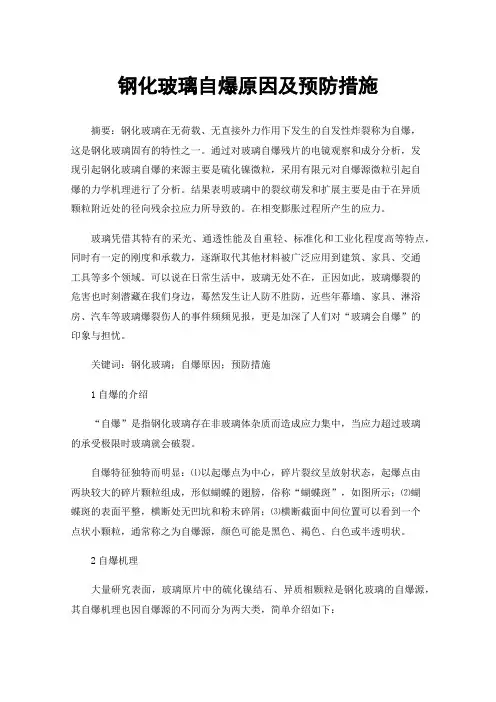

钢化玻璃自爆原因及预防措施摘要：钢化玻璃在无荷载、无直接外力作用下发生的自发性炸裂称为自爆，这是钢化玻璃固有的特性之一。
通过对玻璃自爆残片的电镜观察和成分分析，发现引起钢化玻璃自爆的来源主要是硫化镍微粒，采用有限元对自爆源微粒引起自爆的力学机理进行了分析。
结果表明玻璃中的裂纹萌发和扩展主要是由于在异质颗粒附近处的径向残余拉应力所导致的。
在相变膨胀过程所产生的应力。
玻璃凭借其特有的采光、通透性能及自重轻、标准化和工业化程度高等特点，同时有一定的刚度和承载力，逐渐取代其他材料被广泛应用到建筑、家具、交通工具等多个领域。
可以说在日常生活中，玻璃无处不在，正因如此，玻璃爆裂的危害也时刻潜藏在我们身边，蓦然发生让人防不胜防，近些年幕墙、家具、淋浴房、汽车等玻璃爆裂伤人的事件频频见报，更是加深了人们对“玻璃会自爆”的印象与担忧。
关键词：钢化玻璃；自爆原因；预防措施1自爆的介绍“自爆”是指钢化玻璃存在非玻璃体杂质而造成应力集中，当应力超过玻璃的承受极限时玻璃就会破裂。
自爆特征独特而明显：⑴以起爆点为中心，碎片裂纹呈放射状态，起爆点由两块较大的碎片颗粒组成，形似蝴蝶的翅膀，俗称“蝴蝶斑”，如图所示；⑵蝴蝶斑的表面平整，横断处无凹坑和粉末碎屑；⑶横断截面中间位置可以看到一个点状小颗粒，通常称之为自爆源，颜色可能是黑色、褐色、白色或半透明状。
2自爆机理大量研究表面，玻璃原片中的硫化镍结石、异质相颗粒是钢化玻璃的自爆源，其自爆机理也因自爆源的不同而分为两大类，简单介绍如下：2.1硫化镍相变引发自爆自爆源以硫化镍为代表。
硫化镍是一种晶体，存在高温相和低温相，相变问题为379℃。
玻璃在钢化炉内加热时，因为加热温度达到610~630℃，高于硫化镍相变温度，硫化镍全部转化为高温相。
在随后的快速淬冷过程中，高温相来不及转变为低温相，从而冻结在钢化玻璃中。
在室温环境下，高温相有逐渐转变为低温相的趋势。
这种转变伴随着2%~4%的体积膨胀，使玻璃承受巨大的相变张应力，当相变张应力与钢化玻璃本身的内部张应力之和超出玻璃自身能够承受的范围时，就会发生自爆。
钢化玻璃自爆的原因
个人收集整理仅供参考学习
钢化玻璃自爆的原因

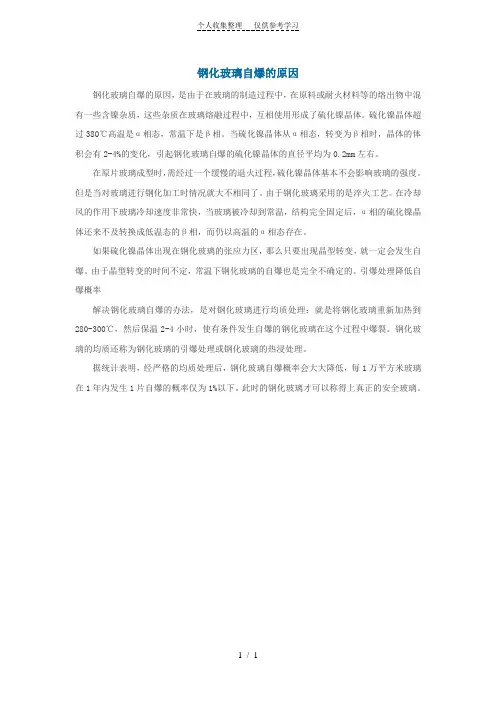

钢化玻璃自爆的原因，是由于在玻璃的制造过程中，在原料或耐火材料等的熔出物中混有一些含镍杂质，这些杂质在玻璃熔融过程中，互相使用形成了硫化镍晶体。
硫化镍晶体超过380℃高温是α相态，常温下是β相。
当硫化镍晶体从α相态，转变为β相时，晶体的体积会有2-4%的变化，引起钢化玻璃自爆的硫化镍晶体的直径平均为0.2mm左右。
在原片玻璃成型时，需经过一个缓慢的退火过程，硫化镍晶体基本不会影响玻璃的强度。
但是当对玻璃进行钢化加工时情况就大不相同了。
由于钢化玻璃采用的是淬火工艺。
在冷却风的作用下玻璃冷却速度非常快，当玻璃被冷却到常温，结构完全固定后，α相的硫化镍晶体还来不及转换成低温态的β相，而仍以高温的α相态存在。
如果硫化镍晶体出现在钢化玻璃的张应力区，那么只要出现晶型转变，就一定会发生自爆。
由于晶型转变的时间不定，常温下钢化玻璃的自爆也是完全不确定的。
引爆处理降低自爆概率
解决钢化玻璃自爆的办法，是对钢化玻璃进行均质处理：就是将钢化玻璃重新加热到280-300℃，然后保温2-4小时，使有条件发生自爆的钢化玻璃在这个过程中爆裂。
钢化玻璃的均质还称为钢化玻璃的引爆处理或钢化玻璃的热浸处理。
据统计表明，经严格的均质处理后，钢化玻璃自爆概率会大大降低，每1万平方米玻璃在1年内发生1片自爆的概率仅为1%以下。
此时的钢化玻璃才可以称得上真正的安全玻璃。
1 / 1。
厨具用钢化玻璃自爆原因及解决方法
厨具用钢化玻璃自爆原因及解决方法钢化玻璃自爆一直困扰着钢化玻璃生产厂家及选用钢化玻璃的厨具(灶具、吸油烟机等)生产厂家。
据不完全统计，目前我国大部分钢化玻璃生产厂家生产的钢化玻璃自爆率为0.3％～0.5％，个别厂家生产的钢化玻璃自爆率还要高。
1钢化玻璃特性及生产工艺①特性钢化玻璃具有抗弯强度高、抗冲击强度高、热稳定性好以及光洁、透明等特点。
钢化玻璃的抗弯强度是普通玻璃的3～5倍，抗冲击强度是普通玻璃的5～10倍。
钢化玻璃在遇超强冲击破坏时，碎片成分散细小颗粒状，无尖锐棱角，因此又称安全玻璃。
钢化玻璃耐骤冷骤热性能比普通玻璃高2～3倍，一般可承受l50℃以上的温差变化，有优异的防热炸裂性能。
②生产工艺钢化玻璃采用普通平板玻璃或浮法玻璃(称为玻璃原片)加工处理而成，普通平板玻璃要求选用特选品或一等品，浮法玻璃要求选用优等品或一级品。
目前，生产钢化玻璃的工艺有物理钢化法、化学钢化法。
物理钢化法是将玻璃在钢化炉内加热到低于软化温度，然后迅速送入冷却装置，用一定压力的常温气流进行淬冷。
玻璃外层首先收缩硬化，由于玻璃的热导率小，此时玻璃内部仍处于高温状态，待玻璃内部开始硬化时，已经硬化的外层将阻止内层的收缩，从而使得先硬化的外层产生压应力，后硬化的内层产生张应力。
正是由于玻璃表面的这种压应力的存在，当外力作用于该表面时，必须先抵消这部分压应力，这就大大提高了玻璃的机械强度。
常见的建筑幕墙玻璃及厨具上的钢化玻璃一般采用物理钢化法生产。
化学钢化法是将普通平板玻璃或浮法玻璃通过离子交换方法，将玻璃表面成分改变，使玻璃表面形成一层压应力层。
2钢化玻璃自曝原因及解决方法钢化玻璃自爆主要由自身应力导致，采用物理钢化工艺生产的钢化玻璃表层存在压应力，内层存在张应力，使玻璃得以强化，任何打破应力平衡的因素均将导致钢化玻璃发生自爆。
导致钢化玻璃自爆的主要原因有：玻璃原片因素、加工因素、钢化玻璃面板结构设计不合理。
2．1玻璃原片因素由玻璃原片因素引起的钢化玻璃自爆可分为两种：一种是由玻璃原片中可见缺陷引起的自爆，例如砂粒等夹杂物、气泡、缺口、崩边、暗裂等；另一种是由玻璃原片中硫化镍(NiS)杂质膨胀引起的自爆。
钢化玻璃的自爆问题
均质处理是公认的彻底解决自爆问题的有效方法。将钢化玻璃再次加热到 290oC 左右并保 温一定时间，使硫化镍在玻璃出厂前完成晶相转变，让今后可能自爆的玻璃在工厂内提前破碎。 这种钢化后再次热处理的方法，国外称作 “Heat Soak Test”，简称 HST。我国通常将其译成 “均质处理”，也俗称 “引爆处理”。
DSR 应力仪的原理是测定因应力引起的玻璃折射率的变化。当一定入射角的光到达玻璃表 面时，由于应力双折射的作用，光束会分成两股以不同的临界角反射，借助测微目镜测出二光束 之间的距离，即可计算出应力值。
GASP 应力仪将激光束导入玻璃表面，在表面附近的薄层中以平行玻璃表面的方向运行一小 段距离，应力双折射导致激光束发生干涉，测定干涉条纹的倾角就可计算出应力值。
钢化玻璃的自爆问题
周天辉(杭州聚能玻璃技术有限公司)
摘要: 钢化玻璃自爆是由玻璃中硫化镍(NiS)相变引起的体积膨胀所导致. 自爆率一般为 2%左右。引起自爆的硫化镍直径在 0.04—0.65 mm 之间，平均粒径为 0.2 mm, 硫化镍在玻璃中一般位于张应力区，大部分集中在板芯部位的高张应力区.钢化程度及 钢化均匀度都是通过影响临界直径数值继而影响自爆率。解决自爆的对策主要有:控制钢化应力, 均质处理(HST)等。其中对玻璃 进行均质处理是最有效且根本的办法。均质处理的有效性取决于均质炉的性能及均质工艺，必须重视炉内玻璃放置方式、均质 温度制度、炉内气流走向、以及对均质炉运行参数进行标定。
只有全部玻璃的温度达到至少 280oC 并保温至少 2 小时，均质处理才能达到满意的效果。然 而在日常生产中，控制炉温只能依据炉内的空气温度。因此必须对每台炉子进行标定试验，找出 玻璃温度与炉内空气温度之间的关糸。炉内的测温点必须足够多，以满足处理工艺的需要。
关于钢化玻璃自爆说明
关于钢化玻璃自爆说明钢化玻璃自爆是钢化玻璃在无直接外力作用下发生的自动性炸裂，它可能发生在玻璃的钢化过程、储存过程以及安装后若干年使用过程，“自爆”是钢化玻璃本身具有的特性。
钢化玻璃“自爆”是由于原片玻璃含有硫化镍（NiS）的杂质所致。
由于玻璃中硫化镍（NiS）杂质膨胀引起的，玻璃在钢化加热过软化程中硫化镍（NiS）晶体结构是以体立方结构存在，这种结构不稳定，在钢化急冷过程中硫化镍（NiS）再由体立方结构还圆面立方结构转化，其体积会变大。
由于钢化急冷过程较快一部分硫化镍（NiS）还没转化完全玻璃就已经完全冷却变硬，在后期的使用过程中玻璃中的硫化镍（NiS）晶体在玻璃内部不断的还原，硫化镍（NiS）体积增加，当硫化镍（NiS）晶体体积增加所产生的压力超过玻璃极限强度时，必然引起了玻璃的爆裂，也就是我们通常说的自爆。
在浮法玻璃国家标准《GB11614》中，浮法玻璃原片允许有长度在0.5mm 以下的缺陷（如气泡、夹杂物等）。
通常目视可见的缺陷长度为0.4mm以上，而目前世界上最先进的缺陷检测仪也只能可靠地检测出长度大于0.2mm的小缺陷，但浮法原片中所含的长度大于0.06mm的硫化镍杂质就会引起自爆。
由于小硫化镍（NiS）结石无法被检测到，这样的玻璃在钢化后就有机率出现自爆现象。
一般来说，排除施工安装因素，玻璃自身因素造成的自爆在玻璃安装完成以后一年左右的时间里发生的机率相对较大，以后随着时间的推移，自爆发生的机率逐渐减小。
无论国外还是国内检测手段及标准中规定的玻璃原片所含的杂质指标，都还远不能避免钢化玻璃“自爆”，所以钢化自爆非人为所能控制。
根据国内外的数据统计，一般情况每4吨玻璃就有一例“自爆”，转化成微具体的片数，就是行业内的3‰—5‰，我司对外承诺依照3‰为标准。
钢化玻璃“防自爆”措施主要是进行二次热处理即热浸（均质）处理，具体工艺过程为将钢化玻璃放到热浸炉中进行加热、保温和降温等过程，使有自爆缺陷的钢化玻璃提前引爆，从而大大降低使用过程中的自爆率。
钢化玻璃自爆原因分析
钢化玻璃自爆原因分析钢化玻璃与平板玻璃相比有许多优点，如钢化玻璃的强度高，韧性好，抗热冲击性能优越，因此被广泛地应用于玻璃幕墙和门窗工程实践中。
但是钢化玻璃也有缺点，如自爆。
钢化玻璃在无荷载作用下发生的自发性炸裂称为钢化玻璃的自爆。
自爆是钢化玻璃固有的特性之一，产生自爆的原因很多，简单地归纳为以下几种：1.玻璃中有结石、气泡和杂质：玻璃是典型的脆性材料，其力学行为服从断裂力学。
玻璃中的结石、气泡和杂质在玻璃中将会形成裂纹，是钢化玻璃的薄弱点，特别是裂纹尖端是应力集中处。
如果结石、气泡或杂质处在钢化玻璃的张应力区，或在荷载作用下使其处于张应力，都可能导致钢化玻璃炸裂。
2.玻璃中含有硫化镍结晶物：硫化镍夹杂物一般以结晶体存在，室温下存在着相向相转变的倾向，并伴有一定量的体积膨胀。
如果这些杂物在钢化玻璃受张应力的部位，或在荷载作用下使其处于张应力区，则体积膨胀会引起自发炸裂。
由硫化镍粒子造成的钢化玻璃自爆其爆裂点裂纹形状往往与蝴蝶相似，被称为蝴蝶形裂纹，有些在爆裂点中部有一个有色颗粒，被认为是硫化镍粒子，这两个特性往往被用来作为钢化玻璃是否是自爆的判据。
硫化镍粒子在钢化玻璃自爆前后的体积是不同的，爆裂前体积小，不易被看见；自爆后其体积增大，地点确定，很容易被看见，这也是钢化玻璃自爆不易预见的原因之一。
3.玻璃表面和边部在加工、运输、贮存和施工过程，可能造成有划痕、炸口和爆边等缺陷，易造成应力集中而导致钢化玻璃自爆。
玻璃表面本来就存在大量的微裂纹，这也是玻璃力学行为服从断裂力学的根本原因。
这些微裂纹在一定的条件下会扩展，如水蒸气的作用、荷载的作用等，都可能加速微裂纹的扩展。
通常情况下微裂纹的扩展速度是极其缓慢的，表现为玻璃的强度是一恒定值。
但是玻璃表面的微裂纹有一临界值，当微裂纹尺寸接近或到达临界值时，裂纹快速扩张，导致玻璃破裂。
如果玻璃表面存在接近临界尺寸的微裂纹，如玻璃表面和边部在加工、运输、贮存和施工过程造成的划痕、炸口、爆边等缺陷尺寸就较大，玻璃可能在极小的荷载作用下就导致玻璃表面微裂纹快速扩张，最终导致玻璃破裂。
钢化玻璃为什么会自爆
影响钢化玻璃自爆的原因：
• 一：玻璃中可见缺陷引起的自爆，例如结石、
砂粒、气泡、夹杂物、缺口、划伤、爆边等；
• 二：玻璃中硫化镍（NiS）杂质膨胀引起的自爆； • 三：异质相颗粒，如：单质硅、氧化铝和硅铝
酸钠等，玻璃中的裂纹萌发和扩展主要是由于异 质颗粒引起的残余拉应力和玻璃本身残余应力综 合作用所导致。
•
• • • • • • • • • •
nis是一种晶体，存在二种 晶相：高温相α－nis和低温相 β－nis，相变温度为379℃， 玻璃在钢化炉内加热时，因加 热温度远高于相变温度，nis全 部转变为α相。然而在随后的 淬冷过程中，α－nis来不及转变为β－nis，从而 被冻结在钢化玻璃中。在室温环境下，α－nis是 不稳定的，有逐渐转变为β－nis的趋势。这种转 变伴随着约2～4％的体积膨胀，使玻璃承受巨大 的相变张应力，从而致自爆。
如何辨别
• 钢化玻璃的自爆首先看起爆点（钢化玻璃裂纹呈放
射状，均有起始点）是否在玻璃中间，如在玻璃边 缘，一般是因为玻璃未经过倒角磨边处理或玻璃边 缘有损伤，造成应力集中，裂纹逐渐发展造成的； 如起爆点在玻璃中部，看起爆点是否有两小块多边 形组成的类似两片蝴蝶翅膀似的图案（蝴蝶斑）， 如有仔细观察两小块多边形公用边（蝴蝶的躯干部 分）应有肉眼可见的黑色小颗粒（硫化镍结石）， 则可判断是自爆的；否则就应是外力破坏的。nis 结石位于二块"蝴蝶斑"的界面上。
• 从自爆后玻璃碎片中提
取的nis结石的扫描电镜 照片中可看到，其表面 起伏不平、非常粗糙。 异质相颗粒引起钢化玻 璃自爆，可以破裂源处 玻璃碎片的横截面照片 中看到，一个球形微小 颗粒引起的首次开裂痕 迹与二次碎裂的边界区。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
处：365地产家居网点击率：2643 字号：小大手机版
玻璃幕墙设计寿命只有25年？
中国建筑科学研究院研究员赵西安是我国著名的幕墙玻璃专家。
他说，目前我们国家生产幕墙玻璃胶（硅酮结构胶）的正规厂家有30多家，其中三四家产品比较靠得牢。
符合国家标准的硅酮结构胶，安全寿命在25年以上没问题。
但现在有大量小企业，他们生产的硅酮结构胶质量很差。
好胶和坏胶的价格甚至相差四五倍，不排除有的幕墙玻璃安装企业为了节约成本，使用了劣质胶，导致外片玻璃粘接不牢脱落的现象。
另外，按照我们国家的相关标准，玻璃幕墙结构件的设计使用年限为25年，像粘接玻璃使用的硅酮结构胶寿命也是25年。
25年后，是不是不能用了？那倒也不一定。
现在我们国家有的幕墙已经超过了25年了，依然完好。
但隐患肯定会越来越高。
对这些超龄的幕墙怎么办？目前国家还没有一个说法。
高空落下的玻璃雨威力相当于子弹
钢化玻璃最早于上世纪三四十年代出现于国外，我国于上世纪90年代引进，特别是2003年四部委出台《建筑安全玻璃管理规定》要求幕墙玻璃必须使用钢化玻璃后，钢化玻璃在我国的使用场所越来越多。
但钢化玻璃的自爆现象从其问世至今，一直未能解决，自爆也因此被称为钢化玻璃的癌症。
其实这几年，国内一直对幕墙玻璃是否一刀切使用钢化玻璃存在争论。
有的说，钢化玻璃碎裂后，颗粒很小，更安全。
但也有许多专家呼吁，不妨使用自爆率更低的半钢化玻璃。
中国建筑科学研究院研究员赵西安是我国著名的幕墙玻璃专家，著有《建筑幕墙工程手册》、《玻璃幕墙设计、施工、监理》等书，针对幕墙玻璃容易出现自爆现象，他专门写过一篇《幕墙可以采用半钢化玻璃》文章。
他说，将浮法玻璃加热至软化温度后急剧冷却就成为钢化玻璃，其强度可以达到浮法玻璃的4-5倍。
当玻璃的表面应力大于70N/mm2时，有可能出现自爆现象。
应力越大，破碎后形成的玻璃颗粒越小。
我国规定，钢化玻璃压应力应大于90N/mm2。
目的是追求小颗粒以保安全。
但应力提高，反而大大提高了玻璃的自爆率。
在我国，通常1%-3%的自爆率被认为是可以接受的。
虽然可以采取技术措施降低其自爆率至千分之一，但不可能保证做到完全不自爆。
“有些人认为自爆后玻璃颗粒是‘玻璃雨’，不会产生大的伤害的观点，已被许多事实否定了。
这些颗粒决不是温柔的小雨，而是劈头破脸、砸车碎物的可怕冰雹。
从高处飞下的玻璃颗粒具有巨大的冲击力，如同子弹，尺寸虽小却具有极大的破坏力。
对于大量百米以上高度的建筑而言，碎片的大小尺寸已经没有决定性意义了，防止玻璃突然破碎才是当务之急。
“这几年幕墙玻璃破碎的事例几乎都是由钢化玻璃自爆而产生，很少听说是由用户撞击、人为破坏而发生的。
从客观事实出发，我们是否应当改变一下思路，不要只盯着玻璃破碎后的块块大小尺寸，而应转到首先让玻璃不要想爆就爆，把重点放到防止玻璃自爆上面来？。
