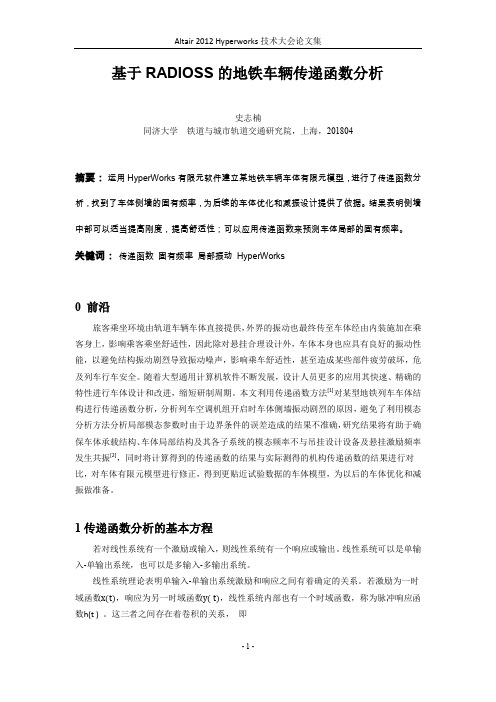

史志楠_基于RADIOSS的地铁车辆传递函数分析
基于RADIOSS的地铁车辆传递函数分析史志楠同济大学铁道与城市轨道交通研究院，上海，201804摘要：运用HyperWorks有限元软件建立某地铁车辆车体有限元模型，进行了传递函数分析，找到了车体侧墙的固有频率，为后续的车体优化和减振设计提供了依据。
结果表明侧墙中部可以适当提高刚度，提高舒适性；可以应用传递函数来预测车体局部的固有频率。
关键词：传递函数固有频率局部振动HyperWorks0 前沿旅客乘坐环境由轨道车辆车体直接提供，外界的振动也最终传至车体经由内装施加在乘客身上，影响乘客乘坐舒适性，因此除对悬挂合理设计外，车体本身也应具有良好的振动性能，以避免结构振动剧烈导致振动噪声，影响乘车舒适性，甚至造成某些部件疲劳破坏，危及列车行车安全。
随着大型通用计算机软件不断发展，设计人员更多的应用其快速、精确的特性进行车体设计和改进，缩短研制周期。
本文利用传递函数方法[1]对某型地铁列车车体结构进行传递函数分析，分析列车空调机组开启时车体侧墙振动剧烈的原因，避免了利用模态分析方法分析局部模态参数时由于边界条件的误差造成的结果不准确，研究结果将有助于确保车体承载结构、车体局部结构及其各子系统的模态频率不与吊挂设计设备及悬挂激励频率发生共振[2]，同时将计算得到的传递函数的结果与实际测得的机构传递函数的结果进行对比，对车体有限元模型进行修正，得到更贴近试验数据的车体模型，为以后的车体优化和减振做准备。
1传递函数分析的基本方程若对线性系统有一个激励或输入，则线性系统有一个响应或输出。
线性系统可以是单输入-单输出系统，也可以是多输入-多输出系统。
线性系统理论表明单输入-单输出系统激励和响应之间有着确定的关系。
若激励为一时域函数x(t)，响应为另一时域函数y( t)，线性系统内部也有一个时域函数，称为脉冲响应函数h(t ) 。
这三者之间存在着卷积的关系，即(1)对式( 1 ) 两边取傅里叶变换，根据卷积定理，有(2)式中、为激励函数x( t )和响应函数y(t)的傅氏变换为脉冲响应函数h( t )的傅氏变换，称为线性系统的传递函数或频率响应函数。
《2024年汽车动力总成悬置系统振动分析及优化设计》范文
《汽车动力总成悬置系统振动分析及优化设计》篇一一、引言随着汽车工业的飞速发展，消费者对汽车的性能和舒适性要求越来越高。
其中，汽车动力总成悬置系统的振动问题直接影响着汽车的乘坐舒适性和驾驶稳定性。
因此，对汽车动力总成悬置系统的振动进行分析及优化设计，成为当前汽车工程领域的研究热点。
本文将就汽车动力总成悬置系统的振动问题展开分析，并提出相应的优化设计方案。
二、汽车动力总成悬置系统概述汽车动力总成悬置系统是连接发动机和车架的重要部件，其主要作用是减少发动机振动对汽车乘坐空间的影响，提高汽车的乘坐舒适性和驾驶稳定性。
该系统通常由发动机悬置、橡胶支座、减震器等组成。
三、汽车动力总成悬置系统振动分析1. 振动来源分析汽车动力总成悬置系统的振动主要来源于发动机的运转和道路的不平。
发动机的运转会产生周期性的激励力，使得发动机本身和整个动力总成产生振动。
而道路的不平则会使汽车产生颠簸，进一步传递到动力总成悬置系统，引起振动。
2. 振动传递路径分析振动通过发动机悬置、橡胶支座等传递到车架，再通过车架传递到车身。
在这个过程中，各个部件的刚度和阻尼特性对振动的传递和衰减起着重要作用。
3. 振动对汽车性能的影响振动会影响汽车的乘坐舒适性和驾驶稳定性。
长时间的振动会使乘客感到不适，甚至影响驾驶安全。
此外，振动还会对汽车的悬挂系统、转向系统等产生影响，降低汽车的整体性能。
四、汽车动力总成悬置系统优化设计1. 材料选择与结构优化在材料选择方面，可以采用高强度、轻量化的材料，如铝合金、复合材料等，以降低整个动力总成的重量，减少振动。
在结构方面，可以通过优化发动机悬置的结构、增加橡胶支座的刚度和阻尼等措施，提高整个系统的减振性能。
2. 动态性能分析通过建立动力总成悬置系统的有限元模型，进行动态性能分析。
根据分析结果，调整各部件的参数，如刚度、阻尼等，以优化系统的减振性能。
同时，还需考虑系统的频率响应特性，确保在各种工况下都能保持良好的减振效果。
基于LMS Virtual.Lab 的整车振动及声学响应分析
基于LMS b的整车振动及声学响应分析邢玉涛李燕洪燕田冠男奇瑞汽车有限公司公用技术院CAE设计仿真和方法部摘要：本文介绍在整车开发过程中利用LMS b进行模态综合分析，计算整车模态及关键点传递函数，并在整车模态分析基础上结合试验测试结果预测分析地板、座椅导轨及方向盘的振动，利用LMS b声学模块计算车内驾驶员耳侧声压响应，为后期试验调校提供参考依据。
关键词：整车NVH；模态综合；振动噪声1.概述在现代汽车设计过程中，CAE分析起到越来越重要的作用，在汽车设计初期即可快速的取得结果，从而取代后期大量的试验，使得汽车设计周期大大缩短，降低研发成本。
而作为汽车性能重要指标的NVH在现代汽车市场中越来越受到人们的重视，也成为许多厂家核心竞争力的一部分，涉及车辆的振动噪声问题已经成为汽车技术领域的一个研究热点。
随着国内整机厂汽车CAE技术的成熟，利用CAE技术模拟汽车NVH问题已经不仅仅局限于零部件及子系统的模态，基于整车模型的整车振动和噪声响应的模拟预测技术也已经逐渐被掌握。
在设计的虚拟样机阶段即可预测振动噪声水平，以便及时的更改设计，达到可接受的振动噪声水平。
发动机是汽车主要的振动和噪声源。
发动机怠速时产生的振动与噪声水平是汽车用户对汽车NVH 性能的第一感觉。
本文运用LMS b 软件对由发动机怠速引起车内方向盘的振动及乘员耳旁的噪声分析进行方法研究。
2.整车模型的建立整车模型是一个复杂的系统，本文以目前公司正在研发的某款车型为例，构建整车模型。
所用整车模型节点有1,649,400个，单元有1,925,038个，包括Trimmedbody、前后悬、轮胎、动力总成及排气系统等。
由于模型庞大，直接建立整车模型进行模拟分析不但耗时巨大，而且不利于子系统模型的准确性判断。
因此，本文采用LMS.VirtualLab中的模态综合法进行计算，即先分系统计算模态，最后进行模态综合的方法分析整车振动和声学响应。
将整车模型分为Trimmedbody、前悬架、后悬架及动力总成和排气系统四个系统，其中转向系统包含在Trimmedbody中，以便转向杆与转向横拉杆之间MPC的建立。
《汽车动力总成悬置系统振动分析及优化设计》范文
《汽车动力总成悬置系统振动分析及优化设计》篇一一、引言随着汽车工业的飞速发展，消费者对汽车的性能和舒适性要求越来越高。
其中，汽车动力总成悬置系统的振动问题直接影响着汽车的乘坐舒适性和驾驶稳定性。
因此，对汽车动力总成悬置系统的振动进行分析及优化设计显得尤为重要。
本文将重点探讨汽车动力总成悬置系统的振动分析方法及优化设计策略，以期为相关研究和应用提供参考。
二、汽车动力总成悬置系统概述汽车动力总成悬置系统是连接发动机、变速器等动力总成部件与车身的重要装置，其主要作用是减少振动传递，提高乘坐舒适性和驾驶稳定性。
该系统通常由发动机悬置、变速器悬置、支撑架等组成。
三、汽车动力总成悬置系统振动分析1. 振动来源及传递路径汽车动力总成悬置系统的振动主要来源于发动机的运转、路面不平引起的车身振动等。
这些振动通过发动机悬置、变速器悬置等传递到车身，进而影响乘坐舒适性和驾驶稳定性。
2. 振动分析方法（1）理论分析：通过建立动力学模型，分析系统在不同工况下的振动特性。
（2）实验分析：利用传感器、数据采集系统等设备，对实际车辆进行振动测试，获取振动数据。
（3）仿真分析：运用计算机仿真技术，对系统进行仿真分析，预测振动特性。
四、汽车动力总成悬置系统优化设计1. 设计目标优化设计的目标是在保证动力总成部件安全性的前提下，降低振动传递，提高乘坐舒适性和驾驶稳定性。
2. 优化策略（1）材料选择：选用高强度、轻质材料，降低系统质量，提高系统刚度。
（2）结构优化：通过优化悬置结构、支撑架结构等，降低振动传递。
例如，采用多级减震设计、橡胶减震垫等措施。
（3）动力学性能优化：通过理论分析和仿真分析，对系统动力学性能进行优化，提高乘坐舒适性和驾驶稳定性。
3. 优化设计流程（1）需求分析：明确设计目标，了解用户需求。
（2）方案设计：根据需求分析，提出多种设计方案。
（3）理论分析：运用动力学理论，对各方案进行理论分析。
（4）仿真分析：运用计算机仿真技术，对各方案进行仿真分析，预测振动特性。
《汽车动力总成悬置系统振动分析及优化设计》
《汽车动力总成悬置系统振动分析及优化设计》篇一一、引言随着汽车工业的快速发展，汽车动力总成悬置系统的性能对整车舒适性和耐久性的影响日益显著。
汽车动力总成悬置系统作为连接发动机和车身的重要部分，其振动特性的优劣直接关系到整车的运行平稳性和乘坐舒适性。
因此，对汽车动力总成悬置系统的振动进行分析及优化设计显得尤为重要。
本文旨在探讨汽车动力总成悬置系统的振动分析方法及优化设计策略。
二、汽车动力总成悬置系统概述汽车动力总成悬置系统主要由发动机、悬置支架、橡胶衬套、减震器等组成，其作用是支撑和固定发动机，减少发动机振动对整车的影响，保证车辆行驶的平稳性和乘坐的舒适性。
三、汽车动力总成悬置系统振动分析1. 振动来源分析汽车动力总成悬置系统的振动主要来源于发动机的运转和路面传递的振动。
发动机的运转会引发振动和噪声，这些振动和噪声会通过悬置系统传递到整车。
此外，路面不平度等外界因素也会引起汽车的振动，进而影响到动力总成悬置系统的稳定性。
2. 振动传递路径分析汽车动力总成悬置系统的振动传递路径主要包括发动机与悬置支架之间的连接、悬置支架与车身之间的连接等。
在振动传递过程中，各部分之间的相互作用和影响会导致振动的传递和衰减过程复杂多变。
3. 振动特性分析针对汽车动力总成悬置系统的振动特性，可采用实验和仿真分析方法。
实验方法主要包括模态测试、频谱分析等，可获取系统在不同工况下的振动特性；仿真分析则可通过建立动力学模型，分析系统在不同参数下的振动响应。
四、汽车动力总成悬置系统优化设计针对汽车动力总成悬置系统的振动问题，可采取以下优化设计策略：1. 材料选择与结构优化选用高强度、低刚度的材料，如铝合金等，以减轻系统重量，提高系统刚度和减震性能。
同时，对系统结构进行优化设计，如改进悬置支架的结构布局、优化橡胶衬套的形状和硬度等。
2. 动力学参数优化通过仿真分析，调整系统动力学参数，如刚度、阻尼等，以改善系统的振动特性。
同时，根据实际工况和需求，合理匹配发动机与车身的连接方式，以降低整车的振动水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于传递函数的整车定置振动分析
Analysis of Vehicle stationary vibration
based on transfer function
摘要：定置工况下汽车的振动是由发动机的各个激励经由传递路径抵达目标位置后叠加而成的。
基于该观点，本文提出了定置工况下整车振动的计算方法。
其中，应用有限元方法获取结构的传递函数，以发动机的激励为输入，通过载荷与传递函数的乘积得到响应量，将各响应叠加得到车内目标位置的总响应量。
本方法可有效地用于车辆的NVH性能开发中。
关键词: 传递函数、振动灵敏度、整车振动
Abstract: V ehicle vibration at stationary condition is excited by each of engine load, superimposed upon the target position through transfer paths. The numerical method for vehicle vibration response is introduced based on this theory. In the procedure, transfer functions are obtained by using finite element method, and the engine load is used as input. Each response is obtained by multiplying engine load with transfer function. They are then superimposed to obtain the total response. This method can be effectively used in the vehicle development of NVH performance.
Key words: Transfer Function; Vibration Sensitivity; Vehicle Vibration
1 概述
近年来，随着人们对乘坐舒适性要求的不断提高，驾驶室内的振动噪声问题越来越多地引起人们的重视。
方向盘、座椅及脚踏板等部件的振动与顾客的感受直接相关，是乘客能感受到的整车NVH性能的重要指标。
汽车内部振动和噪声现象，往往是由发动机、路面冲击等多个激励经由不同的传递路径抵达目标位置后叠加而成的。
本文主要研究定置工况下的车内振动，该工况下车内振动完全由发动机的激励而产生，响应点的振动与激励载荷及载荷传递路径的传递灵敏度成正比。
当转速为怠速时，通过对车身关键点的振动的计算分析，可预测车辆的怠速振动性能及有针对性地进行相关改进优化。
2 发动机的激励载荷
车辆行驶在平坦的路面上或怠速运转时，只有发动机本身是主要激振源．发动机激励可分为惯性激励和燃烧激励。
惯性激励包括X、Y、Z三个方向的惯性力及Tx、Ty、Tz三个惯性力矩及动力传动系统的不平衡力。
燃烧激励为气缸的燃烧力矩。
本文中只考虑了发动机的惯性力和燃烧力矩。
惯性力和惯性力矩的周期都是360o曲轴转角，燃烧压力则不同，其周期与发动机冲程形式有关，四冲程发动机的周期为720o曲轴转角。
对四冲程发动机，一般常将周期定为１转，也就是360o曲轴转角，因此产生了半阶振动频率0.5*ω。
发动机的惯性力可以
通过计算获得，燃烧力矩在测试获取燃烧压力后计算处理得到。
发动机的激励激发车身的振动，即在目标位置产生振动响应。
3 传递函数的基本理论及实现方法
粘性阻尼多自由度系统的平衡方程式为：
[]{}[]{}[]{}{}f x K x C x
M =++&&& 其中，[]M 、[]C 、[]K 、{})(t f 和{})(t x 分别为质量矩阵、阻尼矩阵、刚度矩阵、力向量和响应向量。
将这个时间域的矩阵方程进行拉氏变换，并且假设初始位移和初始速度为零，则得：
)}({)}(]){[][][(2s F s X K C s M s =++ 式中s 为拉氏变换因子
即：[]{}{})()()(s F s X s Z = 式中[])(s Z 为动刚度矩阵。
由传递函数矩阵[])(s H 的定义：{}[]{})()()(s F s H s X = 得：1
)]([)]([−=s Z s H
如对振动平衡方程进行傅氏变换，则可得频率响应函数)(ωH .对实际的振动系统来说，傅氏域内的频响函数)(ωH 和拉氏域内的传递函数)(s H 有着相同的信息，因此我们可用频响函数来代替传递函数.实际应用中，可以用有限元分析软件（如nastran）计算出发动机处单位载荷激励下的目标位置的频率响应函数，作为最后响应计算的灵敏度函数。
4 振动响应的理论计算
低频振动的响应值与激励力的大小成比例关系。
获得了发动机的激励载荷及传递路径的灵敏度函数后，可计算目标位置的响应量如下：
某转速某一阶次某方向的响应：
c i c i c n n i n n i n k e S e T e S e F R δχβα**6
1
+=∑= 6,2,1Λ=n
式中，k R 为某转速第k 阶激励产生的某方向的响应；n F 为发动机的激励载荷，n S 为与激励方向一致的响应灵敏度函数；c T 为燃烧力矩，c S 为其灵敏度函数。
在给定转速下，可依次求出每个阶次下上述每个方向激励在目标位置产生的响应值，然后可计算出每个阶次下响应的合成幅值，最后计算所有阶次的响应量总和。
响应的求和公式为：
）∑==N
k k all R SQRT R 5
.02
( ΛΛN k 5.1,1,5.0=
式中，k 为阶次，k R 为第k 阶激励的响应幅值，N 为计算截取的阶次。
5 编程实现及实际应用
响应计算可用VB、VC 等相关编程语言编写，也可以用VBA 语言编写EXCEL 宏命令来实现。
程序流程见图1。
图1 程序流程图
本文以奇瑞某款装6缸发动机车型的开发为例，整车有限元模型节点数120万，频率响应计算范围0～200Hz，目标位置为方向盘。
计算的响应曲线见图2。
图2 某车型方向盘处的振动响应曲线
从响应曲线可以看出，方向盘处的振动主要由发动机的三阶激励产生，且在700转左右，响应曲线超过了目标值，不能满足要求。
从计算的中间数据还可以提取任意转速下的各个阶次响应比例情况及该阶次响应的各激励载荷的贡献量，能准确地找到主要激励力，从而有目的地加以改进。
本例中，700转附近响应过大主要是发动机的三阶激励造成的，且最大为Z 向响应，Z 向响应主要由发动机的燃烧激励贡献，见图3。
可通过优化悬置软垫的相关刚度及转向系统的模态频率来改善该问题。
该方法还可用于车身其它重要位置如仪表板、座椅、脚踏板等关键区域的定置振动分析，这样能在车辆开发的早期就预测出车辆的定置振动性能，发现问题并有的放矢地加以改进来
提高NVH性能。
图3 700转下响应构成图
6 结论及展望
本文基于传递灵敏度的理论，阐述了定置工况下发动机的激励引起目标位置振动响应的计算方法。
以奇瑞某型轿车为实例，介绍了该方法的工程应用。
本方法可以有效的用于车辆的NVH开发分析中，起到提高车辆性能缩短开发周期的目的。
基于传递函数的振动响应计算理论，也可类推到车辆噪声的预测与分析中，振动和噪声相结合，更全面地解决整车开发的NVH问题。
参考文献：
[1]Juha Plunt. Finding and Fixing Vehicle NVH Problems with Transfer Path Analysis [ J ]. Sound and Vibration, Nov 2005.
[2] 刘东明，项党，罗清等.传递路径分析技术在车内噪声与振动研究与分析中的应用.噪声与振动控制，2007年8月，第4期。
[3] 黄成刚.汽车车身频率响应分析.湖北汽车工业学院学报，1999年12月，第4期.。
