地下工程课程设计
4 1 9 2 5K P5a. 7 1 4 0 . 6
地下工程课程设计 | 11231042
由于到隧道上部地面有车辆荷载和人群荷载，会导致侧向压力的增大：
q超 K平均P 超 0.428 20 8.56kPa
E.
偶然荷载
在本次设计中，仅考虑比较简单的情况，偶然荷载可以不用考虑。
101.85kpa
q下 i hi K 2 1.7 16 4.3 18 0.7 （26.2 10） 6.5 （26.6 10） 0.406 90.88kpa
（3） 对于隧道侧墙底部土压力
q 侧底
h K 1.7 16 4.3 18 0.7 (26.2 10) 6.5 （26.6 10） 3.97 17
3．地层竖向水压力
q水顶 w h 10 10 6 40kPa
B. 底板永久荷载 1. 底板自重
q底 d 25 0.4 10kPa
2. 水压力（向上） ：
q水底 w h 10 10 6 7.17 111.7 KPa
C. 侧墙永久荷载 地层侧向压力按主动土压力的方法计算，由于埋深在地下水位以下，需考虑 地下水的影响(水土分算)。对于隧道侧墙上部土压力，用朗肯主动土压力方 法计算。 先计算侧向压力系数:
i i 2
0.406 118.28 kpa
D. 可变荷载 1. 地面超载： 按《地铁设计规范》(GB50157—2003)10.2.1 中第三条规定：在道路下面的 潜埋暗挖隧道，地面的车辆荷载按 20KPa 的均布荷载作用于地层上，并不计动 力作用影响。人群荷载按 4KPa 均布荷载标准值计算。 即： P 超 24kPa 。 2. 底板上可变荷载： 主要为列车车辆运行的可变荷载，一般取: 3. 侧向上可变荷载
北京交通大学土木建筑工程学院地下工程课程设计
目录第一章设计概况 (1)一、工程地质概况 (1)二、隧道概况 (1)三、设计过程 (2)第二章荷载计算 (2)一、永久荷载 (2)二、可变荷载 (3)三、荷载组合 (4)第三章建立模型 (5)一、建立明挖隧道模型 (5)二、定义边界条件 (5)三、施加荷载 (5)第四章分析工况 (7)第五章感想 (10)附录 (11)附表一各单元内力输出值 (11)附图一荷载分布图 (13)附图二明挖隧道衬砌划分单元建模图 (14)附图三轴力图（Midas GTS） (15)附图四弯矩图（Midas GTS） (16)附图五剪力图（Midas GTS） (17)附图六轴力图（Auto CAD） (18)附图七弯矩图（Auto CAD） (19)附图八剪力图（Auto CAD） (20)第一章设计概况一、工程地质概况线路垂直于永定河冲、洪积扇的轴部，第四纪地层沉积韵律明显，地层由上到下依次为：杂填土、粉土、细砂、圆砾土、粉质粘土、卵石土。
其主要物理力学指标如表一。
表一各层土的物理力学指标二、隧道概况隧道顶部埋深6m；采用明挖法施工；地下水位在地面以下4m处。
隧道断面形式和隧道埋深及土层情况见图一。
图一隧道埋深及土层分布图（单位：m）三、设计过程1、根据给定的隧道或车站埋深判断结构深、浅埋；2、计算作用在结构上的荷载（仅按使用阶段考虑）；3、进行荷载组合，只按照基本组合构件计算（1.35×永久荷载＋1.3×可变荷载）；4、绘出结构荷载图；5、利用ANSYS或Sap或Midas程序计算结构内力，绘出结构内力图（弯矩图、轴力图和剪力图）；6、提交完整的设计书。
第二章荷载计算一、永久荷载1、结构自重结构自重可以由Midas GTS软件在工况分析时激活，所以只需定义梁单元的材料特性，就可以在结构计算中激活自重荷载，这里就不做计算。
2、围岩压力地下结构的埋深小于天然拱高度，判断该明挖隧道为极浅埋。
出于安全考虑，所有土压力采用水土分算法，不考虑粘聚力对侧向土压力的影响，侧向土压力按郎肯主动土压力计算。
地下建筑工程课程设计
地下建筑工程课程设计一、课程目标知识目标：1. 让学生掌握地下建筑工程的基本概念、分类及主要用途；2. 使学生了解地下建筑工程的施工方法、技术要求及质量控制要点；3. 引导学生认识地下建筑工程在城市建设中的重要性及其与环境保护的关系。
技能目标：1. 培养学生运用所学知识分析和解决实际地下建筑工程问题的能力；2. 提高学生在团队协作中沟通、讨论和总结的能力；3. 培养学生利用现代信息技术手段收集、整理和展示地下建筑工程相关知识的能力。
情感态度价值观目标：1. 激发学生对地下建筑工程领域的兴趣，培养其探索精神和创新意识；2. 引导学生关注地下建筑工程的社会效益和环境保护，树立绿色建筑理念；3. 培养学生尊重劳动者，认同建筑工人的辛勤付出，树立正确的价值观。
本课程旨在通过理论教学与实践操作相结合，使学生全面了解地下建筑工程的知识体系，提高解决实际问题的能力，培养团队合作精神，同时注重情感态度价值观的培养，使学生在掌握专业知识的同时，具备良好的社会责任感和职业道德。
二、教学内容1. 地下建筑工程概述：包括地下建筑工程的定义、分类、用途及其在城市建设中的作用；教材章节：第一章 地下建筑工程概述2. 地下建筑工程设计原则与要求：介绍地下建筑工程设计的基本原则、设计流程及主要技术要求；教材章节：第二章 地下建筑工程设计3. 地下建筑工程施工技术：讲解地下建筑工程常用的施工方法、技术要点及质量控制措施；教材章节：第三章 地下建筑工程施工技术4. 地下建筑工程结构与支护：分析地下建筑工程的结构类型、受力特点及支护技术；教材章节：第四章 地下建筑工程结构与支护5. 地下建筑工程防水与排水：探讨地下建筑工程防水与排水的原理、方法及施工要求；教材章节：第五章 地下建筑工程防水与排水6. 地下建筑工程环境保护与节能：阐述地下建筑工程在施工过程中对环境保护的措施及节能技术；教材章节：第六章 地下建筑工程环境保护与节能7. 地下建筑工程实例分析：通过分析典型地下建筑工程案例，使学生了解实际工程中的应用及问题解决；教材章节：第七章 地下建筑工程实例分析教学内容按照教材章节进行组织，注重理论与实践相结合，循序渐进地引导学生掌握地下建筑工程的知识体系。
地下工程课程设计任务书
地下结构设计原理课程设计任务书一、课程设计的目的、意义本课程设计是土木工程专业（岩土与地下工程方向）的主要实践教学环节之一。
通过课程设计使学生掌握公路隧道衬砌的设计理论和设计方法，提高分析问题和解决问题的能力，加强学生文字表达能力，计算技巧等基本功训练，初步培养学生熟悉和运用行业设计规范，并具备解决工程设计问题的能力，能独立进行公路隧道工程的设计。
培养学生综合运用所学的理论知识，为毕业设计或毕业后从事隧道工程设计或施工工作打下良好基础。
课程设计是《地下工程》课程教学的重要实践性环节，是使学生熟练掌握隧道设计计算原理和计算方法的重要内容，为进一步的毕业论文和设计打下基础。
要求每个学生高度重视，必须认真按时完成。
课程设计未完成的或未上交的学生不得参加本课程的期末考试。
二、时间安排根据高等学校土木工程专业隧道及地下工程方向《地下工程》课程教学大纲要求：本课程安排两周的课程设计，采取分散进行的方式。
按照本学期本课程教学的实际教学情况，对课程设计工作做如下安排：1、根据教学进度，在讲授隧道结构计算章节前后将课程设计任务布置给学生；2、从讲授隧道结构计算内容算起，分散在4周时间内完成课程设计全部内容；3、课程设计计算书完成后，在第16周二（2014年6月10日）前由各班班长收集齐全后交指导教师；三、课程设计题目及资料1、课程设计题目：公路隧道结构计算分析老鹰岩隧道位于四川省乐山市马边县和沐川县之间，为一直线型隧道，公路等级：二级公路；道路设计行车速度： V=40km/h；隧道设计速度：V＝40km/h。
起止桩号为K49+785～K50+030，长245米。
主洞净宽9米，净高5米。
洞口段地质条件较差，对于V 级围岩地段，留核心土环形掏槽开挖；IV 级围岩地段，采用台阶法开挖。
施工支护采用喷射混凝土、钢筋网、钢架和锚杆联合支护，并辅以小导管等超前支护。
洞口浅埋段钢筋砼衬砌应及时施作。
洞身Ⅴ级围岩地段建议采用留核心土环形掏槽开挖或半断面开挖，短台阶法施工；洞身Ⅳ级围岩地段采用半断面开挖，短台阶法施工。
地下工程课设

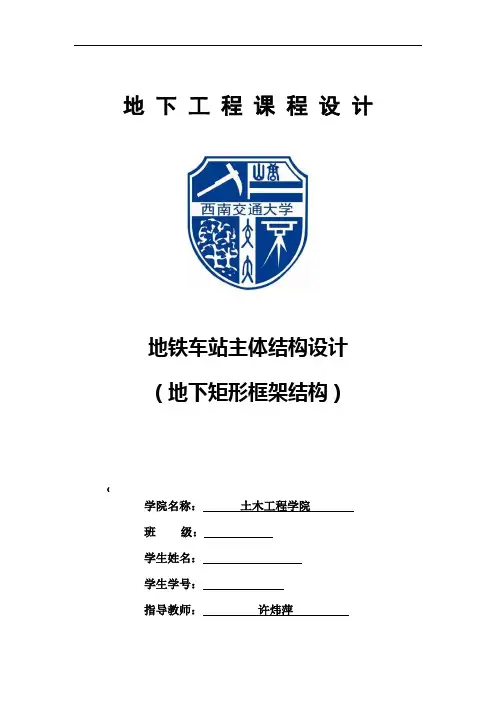

地下工程课程设计地铁车站主体结构设计（地下矩形框架结构）《学院名称：土木工程学院班级：学生姓名：学生学号：指导教师：许炜萍目录第一章课程设计任务概述 (1)课程设计目的 (1)设计规范及参考书 (1)课程设计方案 (1)方案概述 (1)主要材料 (4)课程设计基本流程 (4)第二章平面结构计算简图及荷载计算 (5)第三章结构内力计算 (6)第四章结构（墙、板、柱）配筋计算 (7)第一章 课程设计任务概述课程设计目的初步掌握地铁车站主体结构设计的基本流程；通过课程设计学习，熟悉地下工程“荷载—结构”法的有限元计算过程；掌握平面简化模型的计算简图、主动荷载及荷载的组合方式、弹性反力及其如何在计算中体现；通过实际操作，掌握有限元建模、划分单元、施加约束、施加荷载的方法；掌握地下矩形框架结构的内力分布特点，并根据结构内力完成配筋工作。
