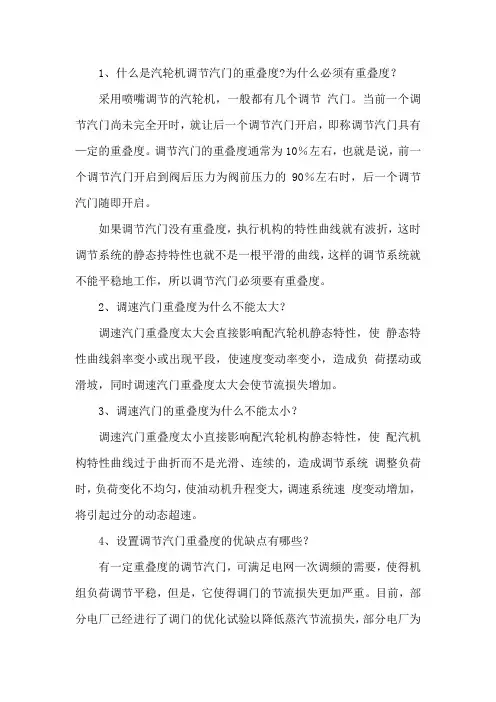

汽轮机调节汽门的重叠度的作用

1、什么是汽轮机调节汽门的重叠度?为什么必须有重叠度？采用喷嘴调节的汽轮机，一般都有几个调节汽门。

当前一个调节汽门尚未完全开时，就让后一个调节汽门开启，即称调节汽门具有—定的重叠度。

调节汽门的重叠度通常为10％左右，也就是说，前一个调节汽门开启到阀后压力为阀前压力的90％左右时，后一个调节汽门随即开启。

如果调节汽门没有重叠度，执行机构的特性曲线就有波折，这时调节系统的静态持特性也就不是一根平滑的曲线，这样的调节系统就不能平稳地工作，所以调节汽门必须要有重叠度。

2、调速汽门重叠度为什么不能太大？调速汽门重叠度太大会直接影响配汽轮机静态特性，使静态特性曲线斜率变小或出现平段，使速度变动率变小，造成负荷摆动或滑坡，同时调速汽门重叠度太大会使节流损失增加。

3、调速汽门的重叠度为什么不能太小？调速汽门重叠度太小直接影响配汽轮机构静态特性，使配汽机构特性曲线过于曲折而不是光滑、连续的，造成调节系统调整负荷时，负荷变化不均匀，使油动机升程变大，调速系统速度变动增加，将引起过分的动态超速。

4、设置调节汽门重叠度的优缺点有哪些？有一定重叠度的调节汽门，可满足电网一次调频的需要，使得机组负荷调节平稳，但是，它使得调门的节流损失更加严重。

目前，部分电厂已经进行了调门的优化试验以降低蒸汽节流损失，部分电厂为最大限度降低节流损失和机组的热耗率，甚至将全部调门全开，但为了满足一次调频的需要，采用改变凝结水流量或改变凝汽器真空法来满足系统需要。

5、什么是汽轮机的喷嘴调节？喷嘴调节是进入汽轮机的蒸汽量是经过几个依次开启的调节阀来实现的，这种调节方式主要是靠改变蒸汽流量来改变汽轮机功率的，汽轮机理想焓降可认为基本不变，喷嘴调节经济性高，而且在整个负荷变化范围内，汽轮机效率也较平稳，但是喷嘴调节在结构上比节流调节复杂，目前，我国大多数汽轮机都采用喷嘴调节。

汽轮机调门重叠度的优化和调整

汽轮机调门重叠度的优化和调整1 汽机调门重叠度简介1.1 定义：采用喷嘴调节时，多个调节汽门依次开启，在前一个调门尚未全开时，后一调门便提前打开。

当前一个调门全部打时，下一调门提前开启的量称为阀门的重叠度。

1.2 目的：设置重叠度的目的是为了使汽机控制指令与蒸汽流量成线性关系，保证机组良好的调节特性，有利于机组滑参数运行。

1.3 作用：a）影响调节特性：多个调门依次开启，若后阀在前阀全部开启后才开启，那么根据单个阀门的特性可以推断出多个阀门的升程与流量的关系呈波形曲线，显然这是不符合调节系统静态特性曲线的，为了使配汽机构特性曲线比较平滑，一定要设置重叠度。

b）影响机组的经济性：重叠度过大，即前一阀门开度较小时，后一阀门就已开启，会加大节流作用，此时节流损失变大，对机组的经济性影响也最大。

重叠度较小或无重叠度时，节流损失最小，能提高机组经济性，但影响调节特性。

1.4 特性：下面图1和图2分别为单阀和多阀联合的升程流量特性：说明：a）图1为典型的单阀升程流量特性曲线，对于单一调门，这种特性曲线是一定的，可以通过试验方法得出。

b）从图1我们可以看出在阀门开度50％左右，出现拐点，特性逐步开始呈非线性。

c）从图1可以得出阀门的有效升程，数值在70％左右，此后阀门再开大，流量增加较少。

说明：a）多个阀门的联合特性就只取决于阀门开启的重叠度。

b）图2中的曲线Ⅰ选择的重叠度过小，即前一阀开度很大后才开后一阀，系统在调节时会生产较大的波动，在后一阀门将开启时，会发生调门大幅窜动的情况。

c）图2中的曲线Ⅱ选择了合理的重叠度，阀门联合升程流量特性波动小，系统调节性能基本呈线性，稳定性最好。

d）图2中的曲线Ⅲ选择的重叠度过大，除前面所讨论的会使经济性下降外，还会破坏升程流量特性的线性度，会使两个阀门重叠部分的流量增长过快，产生局部不等率变动，当汽机在该功率下运行时，有可能出现晃动。

2 重视调门升程流量特性的变化阀门重叠度有两种表述：行程重叠度和压力重叠度。

汽轮机控制系统中阀门重叠度的研究

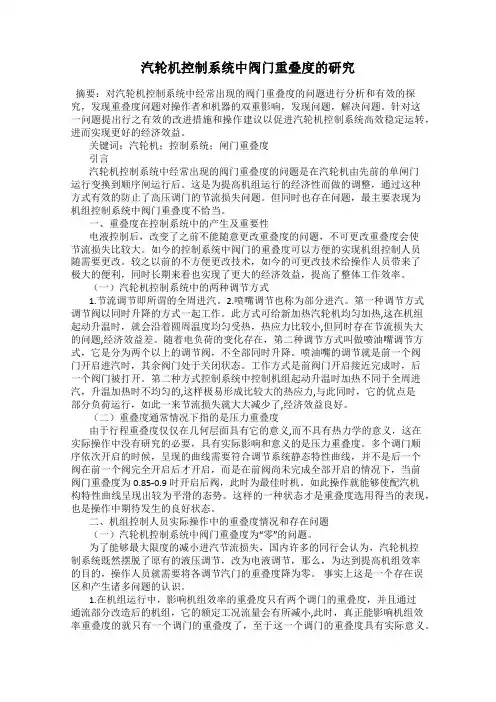

汽轮机控制系统中阀门重叠度的研究摘要：对汽轮机控制系统中经常出现的阀门重叠度的问题进行分析和有效的探究，发现重叠度问题对操作者和机器的双重影响，发现问题，解决问题。

针对这一问题提出行之有效的改进措施和操作建议以促进汽轮机控制系统高效稳定运转，进而实现更好的经济效益。

关键词：汽轮机；控制系统；闸门重叠度引言汽轮机控制系统中经常出现的阀门重叠度的问题是在汽轮机由先前的单闸门运行变换到顺序闸运行后。

这是为提高机组运行的经济性而做的调整，通过这种方式有效的防止了高压调门的节流损失问题。

但同时也存在问题，最主要表现为机组控制系统中阀门重叠度不恰当。

一、重叠度在控制系统中的产生及重要性电液控制后，改变了之前不能随意更改重叠度的问题，不可更改重叠度会使节流损失比较大。

如今的控制系统中阀门的重叠度可以方便的实现机组控制人员随需要更改。

较之以前的不方便更改技术，如今的可更改技术给操作人员带来了极大的便利，同时长期来看也实现了更大的经济效益，提高了整体工作效率。

（一）汽轮机控制系统中的两种调节方式1.节流调节即所谓的全周进汽。

2.喷嘴调节也称为部分进汽。

第一种调节方式调节阀以同时升降的方式一起工作。

此方式可给新加热汽轮机均匀加热,这在机组起动升温时，就会沿着圆周温度均匀受热，热应力比较小,但同时存在节流损失大的问题,经济效益差。

随着电负荷的变化存在，第二种调节方式叫做喷油嘴调节方式，它是分为两个以上的调节阀，不全部同时升降。

喷油嘴的调节就是前一个阀门开启进汽时，其余阀门处于关闭状态。

工作方式是前阀门开启接近完成时，后一个阀门被打开。

第二种方式控制系统中控制机组起动升温时加热不同于全周进汽，升温加热时不均匀的,这样极易形成比较大的热应力,与此同时，它的优点是部分负荷运行，如此一来节流损失就大大减少了,经济效益良好。

（二）重叠度通常情况下指的是压力重叠度由于行程重叠度仅仅在几何层面具有它的意义,而不具有热力学的意义，这在实际操作中没有研究的必要，具有实际影响和意义的是压力重叠度。

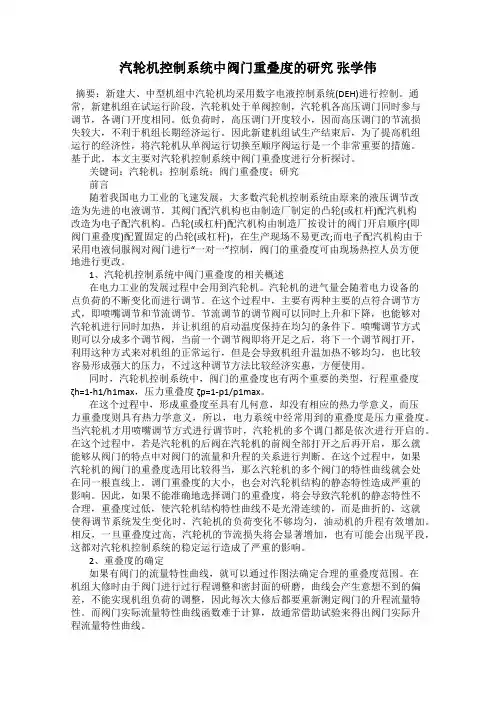

汽轮机控制系统中阀门重叠度的研究张学伟
