教你拆修汽车绳轮式电动玻璃升降器
玻璃升降器认知与拆装教案
教案课程名称汽车构造与拆装授课课题任务5.3：玻璃升降器认知与拆装授课专业班级教学目标专业能力①掌握玻璃升降器的组成与特点；②掌握玻璃升降器的结构及原理。
方法能力为以后能从事汽车行业相关岗位打下基础社会能力提高对汽车专业的学习兴趣教学要点教学重点玻璃升降器拆装教学难点玻璃升降器拆装课型①线上线下混合式学习（O2O教学模式）②新授课课时2课时教法与学法（教具）教学方法：任务驱动、讲授、演示、模拟训练教具：多媒体教室、多媒体课件、实训室；学习方法：听讲、讨论、头脑风暴、训练、在线习题、查询课后作业①完成在线测验②提交任务成果教学后记（教师课后填写）授课教师备课时间主要教学步骤和教学内容一、教学设计序号教学环节教学内容课时1 问题引入教师提出问题、小组讨论、引出学习内容、确认学习目标5分钟2 新课讲授教师讲授、学生思考问题、小组合作完成任务40分钟3 知识检验思考问题、学生解答15分钟4 教学总结教师总结知识点，解答疑问25分钟5 课后拓展教师布置课后思考内容，安排下次课资源库平台的预习内容5分钟★问题引入汽车上有哪些设备需要电？★新课讲授一、认识玻璃升降器？玻璃升降器是汽车门窗玻璃的升降装置，主要分电动玻璃升降器与手动玻璃升降器两大类。
现在许多轿车门窗玻璃的升降一般都改用按钮式的电动升降方式，使用电动玻璃升降器。
轿车用的电动玻璃升降器多是由电动机、减速器、导绳、导向板、玻璃安装托架等组成。
总开关由驾车者，控制全部门窗玻璃的开闭，而各车门内把手上的分开关由乘员分别控制各个门窗玻璃的开闭，操作十分便利。
1、单臂式玻璃升降器主要由玻璃托架、摆臂、平衡弹簧、扇组成。
2、臂式玻璃升降器其采用悬臂式支承结构及齿轮齿板机构, 故工作阻力较大。
它的传动机构为齿轮齿板、啮合传动, 除齿轮外其主要构件均为板式结构, 加工方便, 成本低, 在目前国内车辆上使用较为普遍。
3、单臂式玻璃升降器它结构特点是只有一个升降臂, 结构最简单, 但由于升降臂支承点与玻璃质心之间的相对位置经常变化, 玻璃升降时会产生倾斜、卡滞, 该结构只适用于玻璃两侧为平行直边的情况。

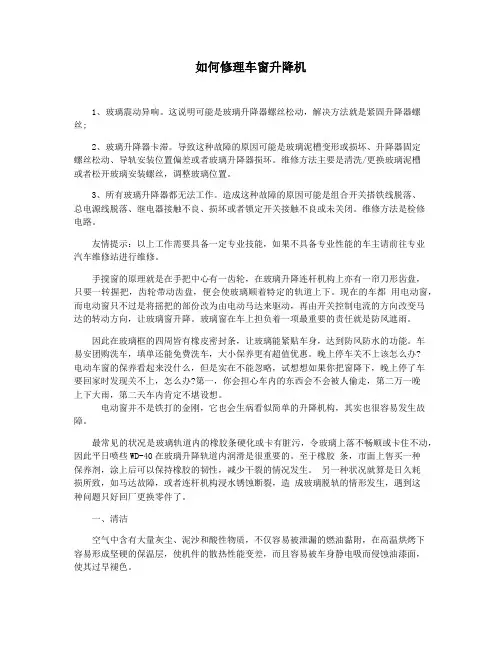

如何修理车窗升降机
如何修理车窗升降机1、玻璃震动异响。
这说明可能是玻璃升降器螺丝松动，解决方法就是紧固升降器螺丝;2、玻璃升降器卡滞。
导致这种故障的原因可能是玻璃泥槽变形或损坏、升降器固定螺丝松动、导轨安装位置偏差或者玻璃升降器损坏。
维修方法主要是清洗/更换玻璃泥槽或者松开玻璃安装螺丝，调整玻璃位置。
3、所有玻璃升降器都无法工作。
造成这种故障的原因可能是组合开关搭铁线脱落、总电源线脱落、继电器接触不良、损坏或者锁定开关接触不良或未关闭。
维修方法是检修电路。
友情提示：以上工作需要具备一定专业技能，如果不具备专业性能的车主请前往专业汽车维修站进行维修。
手搅窗的原理就是在手把中心有一齿轮，在玻璃升降连杆机构上亦有一帘刀形齿盘，只要一转握把，齿轮带动齿盘，便会使玻璃顺着特定的轨道上下。
现在的车都用电动窗，而电动窗只不过是将摇把的部份改为由电动马达来驱动，再由开关控制电流的方向改变马达的转动方向，让玻璃窗升降。
玻璃窗在车上担负着一项最重要的责任就是防风遮雨。
因此在玻璃框的四周皆有橡皮密封条，让玻璃能紧贴车身，达到防风防水的功能。
车易安团购洗车，填单还能免费洗车，大小保养更有超值优惠。
晚上停车关不上该怎么办?电动车窗的保养看起来没什么，但是实在不能忽略，试想想如果你把窗降下，晚上停了车要回家时发现关不上，怎么办?第一，你会担心车内的东西会不会被人偷走，第二万一晚上下大雨，第二天车内肯定不堪设想。
电动窗并不是铁打的金刚，它也会生病看似简单的升降机构，其实也很容易发生故障。
最常见的状况是玻璃轨道内的橡胶条硬化或卡有脏污，令玻璃上落不畅顺或卡住不动，因此平日喷些WD-40在玻璃升降轨道内润滑是很重要的。
至于橡胶条，市面上售买一种保养剂，涂上后可以保持橡胶的韧性，减少干裂的情况发生。
另一种状况就算是日久耗损所致，如马达故障，或者连杆机构浸水锈蚀断裂，造成玻璃脱轨的情形发生，遇到这种问题只好回厂更换零件了。
一、清洁空气中含有大量灰尘、泥沙和酸性物质，不仅容易被泄漏的燃油黏附，在高温烘烤下容易形成坚硬的保温层，使机件的散热性能变差，而且容易被车身静电吸而侵蚀油漆面，使其过早褪色。
项目九电动车窗的拆装与检测
（一）、门窗电机
• 双向永磁或绕线（双绕组串联）式电动机 • 每个门窗安装一个电机 • 由车窗开关控制电机的电流方向，实现门窗的升降
DLVTC－Automobile
汽车电气——Auto Electric Course （二）玻璃升降开关
当汽车门窗进行升降时 ，每个门窗电机均要通 过主控开关搭铁，电流 不仅通过动作车窗的分
DLVTC－Automobile
汽车电气——Auto Electric Course
故障现象二：某个车窗两个方向都不能运动（既不能上升也 不能下降）。 原因分析： （1）传动机构卡住； （2）车窗电动机损坏； （3）分控开关至电动机间的线路断路。 检查范围： （1）检查传动机构的运动自如情况； （2）测试电动机的工作情况，包括断路、短路、搭铁及机 械方面的情况检查； （3）检查分控开关至电动机间的电路导通情况。
DLVTC－Automobile
汽车电气——Auto Electric Course
三）电动车窗控制 电路实例分析
别 克 凯 越 轿 车 的 电 动 车 窗 电 路 图 分 析
DLVTC－Automobile
汽车电气——Auto Electric Course
四）电动车窗的故障检修 1、电动车窗的故障现象及原因分析 故障现象一：某个车窗只能向一个方向运动（只能上升或只 能下降）。 原因分析： （1）分控开关故障； （2）分控开关至主控开关间的线路可能出现断路。 检查范围： （1）检查分控开关的导通情况； （2）检查分控开关至主控开关间的线路导通情况。
汽车电气——Auto Electric Course 2、电动车窗部件的检查 （1）电动车窗主控开关的检修 一 个是对其动作的自如情况和复位情况进行检测， 这项检查通过手动测试即可完成； 另一个是对开关通断性的测试。 （2）电动车窗断路（闭锁）开关的检查 当开关位于LOCK位置（或处于按下状态）时，其 中用于闭锁控制的两个端子之间应保持断路；当 开关位于UNLOCK位置（或处于复位状态）时， 用于闭锁控制的两个端子之间应导通。
学习任务二 、 汽车车窗玻璃及玻璃升降器拆装与更换工艺
2、1号学生用手安装前门窗升降器 5个固定螺栓。 提示： 用手拧 入固定螺栓时，如果遇到阻力，应 检查螺栓和螺栓孔是否损伤。
问题一：汽车车窗有哪些部件组成？汽车车窗 玻璃升降有
汽车车窗主要由车身壳体上的车窗支架框架、 车窗玻璃与框架的连接件嵌条、焊接件、垫块等 组成。 汽车车窗玻璃升降器一般由电动机、减速器、导 绳、导向板、玻璃安装托架等组成
图2-1 汽车玻璃及玻璃升降器总成
问题二：汽车车窗玻璃升降器的功能是什么？ 玻璃升降器是如何分类的？
2、车窗玻璃升降器的分类
玻璃升降器分类
臂式玻璃升降器
丝杆式玻璃升降器
柔式玻璃升降器
玻单璃臂升式降器
玻双璃臂升式降器
玻绳璃升轮降式器
玻璃带升式降器
玻软璃轴升式降器
玻交璃叉升臂降式器
玻平璃行升臂降式器
图2-2 玻璃升降器的种类
问题三：汽车车窗玻璃升降器的特点是什么？
现代汽车车门玻璃升降器运用较多的是臂式玻璃升降器和柔式玻璃升降器，丝杆 式玻璃升降器主要用于较大车窗玻璃升降，现代汽车用的较少。
4、1号学生断开插接器。 提示： 一般情况下，用手松开线速插接器 即可。但如果线速插接器过紧时， 可用一字螺丝刀顶住插接器卡扣， 将插接器与控制器分开。 5、1号学生使用铲刀（或胶水切割 刀）将丁基胶带割开，使前门检修 孔盖与车门内板分离。 提示：1） 使用铲刀（或胶水切割刀）将前门 检修孔盖与车门内板完全分离，注 意不能损坏漆膜。2）分离前门检修 孔盖时，防止将前门检修孔盖撕破， 影响再次使用效果。
奇瑞A3电动玻璃升降器拆装
五、电动车窗拆装工艺1。
拆卸准备工作下面我们以奇瑞A3的电动车窗为例,讲解一下其拆装过程。
拆卸一定要在了解其工作原理，和拆装工艺的基础上进行。
整理现场零件和拆装工具，准备好抹布及清洁工具。
拆卸工具：密封条拆卸工具，梅花和一字起,套筒拆卸扳手一套、防护四件套.跟换零件:门板密封膜，内饰防水膜专用胶2．拆卸步骤拆卸之前做好防护，关闭点火开关，断开蓄电池。
用密封条拨片,拆下密封条，拆下车窗上部饰盖.用密封条拨片，拆下门窗控制开关和门把手以及门灯，找到暗藏的紧固螺栓两颗，紧固螺丝5颗。
用螺丝刀拆下5颗门板紧固螺丝。
用8mm套筒扳手拆下2颗紧固螺栓。
这时可以轻轻将门板下部抬起。
拆下内侧门把手，将其置于门板里. 将车内自锁开关的锁柱，按进门板里。
断开其显示灯插接器，线束置于门板里。
拆下控制开关，将其插接器置于门板里.找到电机控制插接器，断开插接器，找到电机固定螺栓（三个10mm螺钉）找到升降器固定螺栓(上下各一个10mm螺钉），找到玻璃固定卡槽的固定螺栓（如果没有看见,可以通电后移动玻璃位置找到两个十字螺钉）.依次按照顺序，用10mm套筒扳手拆卸玻璃固定卡槽的固定螺栓，拆卸时一人协作双手携住玻璃防止滑落。
拆卸玻璃卡槽紧固螺钉时，需两人配合。
拆卸车窗玻璃,稍微斜向上，慢慢抽出,放到零件台上。
断开电机插接器，拆卸电机紧固螺母。
拆卸升降器紧固螺母。
拆卸电机紧固螺栓，一人协作扶住电机，另一人拆卸玻璃升降器紧固螺栓.待螺栓拆卸完毕后，将其轻轻放倒于车门里，从最大的车门空中取出即可.安装工艺与此相反，注意：1.一定要调整好玻璃的位置再安装,以免影响其动作或破坏滑槽。
2.螺母紧固顺序：玻璃卡槽紧固螺母—升降器固定螺母-电机固定螺母。
3.跟换车门防水密封膜.4.装好后一定要进行测试验收，如果出现问题一定要找到根源，重新安装.。
汽车玻璃升降器的故障维修和保养方法
汽车玻璃升降器的故障维修和保养方法玻璃升降器是汽车门窗玻璃的升降装置，主要分电动玻璃升降器与手动玻璃升降器两大类。
现在许多轿车门窗玻璃的升降（关闭和开启）已经抛弃了摇把式的手动升降方式，一般都改用按钮式的电动升降方式，即使用电动玻璃升降器。
轿车用的电动玻璃升降器多是由电动机、减速器、导绳、导向板、玻璃安装托架等组成。
总开关由驾车者，控制全部门窗玻璃的开闭，而各车门内把手上的分开关由乘员分别控制各个门窗玻璃的开闭，操作十分便利。
汽车玻璃升降器三种常见故障及维修方法1、玻璃震动异响。
这说明可能是玻璃升降器螺丝松动，解决方法就是紧固升降器螺丝；2、玻璃升降器卡滞。
导致这种故障的原因可能是玻璃泥槽变形或损坏、升降器固定螺丝松动、导轨安装位置偏差或者玻璃升降器损坏。
维修方法主要是清洗/更换玻璃泥槽或者松开玻璃安装螺丝，调整玻璃位置。
3、所有玻璃升降器都无法工作。
造成这种故障的原因可能是组合开关搭铁线脱落、总电源线脱落、继电器接触不良、损坏或者锁定开关接触不良或未关闭。
维修方法是检修电路。
友情提示：以上工作需要具备一定专业技能，如果不具备专业性能的车主请前往专业汽车维修站进行维修。
保养方法手搅窗的原理就是在手把中心有一齿轮，在玻璃升降连杆机构上亦有一帘刀形齿盘，只要一转握把，齿轮带动齿盘，便会使玻璃顺着特定的轨道上下。
现在的车都用电动窗，而电动窗只不过是将摇把的部份改为由电动马达来驱动，再由开关控制电流的方向改变马达的转动方向，让玻璃窗升降。
玻璃窗在车上担负着一项最重要的责任就是防风遮雨，因此在玻璃框的四周皆有橡皮密封条，让玻璃能紧贴车身，达到防风防水的功能。
车易安团购洗车，填单还能免费洗车，大小保养更有超值优惠。
晚上停车关不上该怎么办？电动车窗的保养看起来没什么，但是实在不能忽略，试想想如果你把窗降下，晚上停了车要回家时发现关不上，怎么办？第一，你会担心车内的东西会不会被人偷走，第二万一晚上下大雨，第二天车内肯定不堪设想。
5任务5 玻璃升降器拆卸、检修、安装及调整
④ 辅助材料：
学 习 小
棘轮扳手、接杆、套筒、梅 花套筒扳手、两用扳手、一字螺丝
结
刀、十字螺丝刀。
车轮挡块、白板笔。
自 我 评 估
情境导入
学习目标
知识学习
制定计划
实施计划
成果检查
评价与反馈
基
一、前侧门车窗玻璃升降器的更换工序
本
知
识
实
1.穿戴好个人防护用品。 将工位卫生清理干净，排除障碍物，准备好相 关工具、物品等。
学习目标
知识学习
制定计划
实施计划
成果检查
评价与反馈
（2） 电动车窗开关
基
各电动车窗开关分别驱动前部乘员和后面乘员车窗的电动车窗马达。
本 （3）点火开关
知 识
点火开关将ON，ACC或LOCK信号传输到电动车窗总开关以便控制无钥匙电动车窗功 能。
基 （4） 门控开关
本 技 能
门控开关将驾驶员车门的打开或关闭信号（门打开：ON，关闭：OFF）传送到电动 车窗总开关以便控制无钥匙电动车窗功能。
基
施
提示：
本 技
步
用手拧入固定螺栓时，如果遇到阻力，应检查螺栓和螺栓孔是否损伤。
能
骤
拓
展
知
识
学 习 小 结
自 我 评 估
情境导入
学习目标
知识学习
制定计划
实施计划
成果检查
评价与反馈
基
本
知
识
实
13.使用¢10mm套筒、接杆、棘轮扳手组合，拧紧临时螺栓和3颗固定螺栓。 提示：
基
施
（1）拧紧玻璃升降器螺栓时，注意要交叉均匀的分次拧紧，防止车门框
项目二车窗玻璃及玻璃升降器拆装解析
项目二车窗玻璃及玻璃升降器拆装解析
一、玻璃升降拆装
1、准备工具：活动箱，活动勾、螺丝刀、钳子等拆装工具；
2、拆卸工作：先将车辆放置下降位置，然后在车座垫上放置活动箱，拆开两个活动勾，取下涡轮电机和预装夹具；
3、安装垫板：拆开原有的玻璃升降器，取下吊杆，然后安装垫板，
把垫板正确放置在预留的钻孔，在装配吊杆的期间，请注意工具的拧紧力度，以免损坏吊杆；
4、安装涡轮电机：把涡轮电机固定在预留的支架上，然后把两个活
动勾放入支架内，拧紧螺丝，保持稳固；
5、安装电源：将电源线的两端接入涡轮电机的接线柱，将外部的电
源接入；
6、安装操作按钮：在车内安装操作按钮，把操作按钮连接上底座并
拧紧固定；
7、实施试验：请操作人员先操作操作按钮，举起车窗，同时检查控
制开关是否正常，玻璃是否能和车座按照一定的高度差较好的接触，检查
电源是否正常；
8、完成安装工作：安装完毕后，将车窗升降器的控制电缆连接到电
源插口，安装车窗和门密封件，确保安装结果的可靠性；
二、玻璃拆装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教你拆修汽车绳轮式电动玻璃升降器
绳轮式电动玻璃升降器在小车中广泛采用.它
主要由摇窗电动机,绳索部件,卷丝筒,调整弹
簧,支架机构,滑动支座(又称玻璃卡子)等组
成.如图1所示.
图1绳轮式电动玻璃升降器实物组成
1工作原理
当摇窗电动机作顺时针或逆时针旋转时,电动
机输出轴经蜗轮蜗杆减
速带动卷丝筒(如图2
所示)正反向旋转.卷
丝筒又带动与钢丝相连
的滑动支座.使滑动支
座沿着支架机构中的导
槽作上下运动.而滑动
支座(图1中的白色玻
璃卡子)上固定着门窗
一图2卷丝筒
玻璃(穿过玻璃最下端的小孑L和塑料卡环固定),
从而使玻璃上升或下降.
在支架上下端钢丝转向处还装有工程塑料滑动
轮.调整弹簧的作用是消除钢丝使用过程中被拉长
而造成的松弛现象,防止钢丝脱落.
2拆装方法
不同车辆的绳轮式电动玻璃升降器的拆装方法
不完全相同.但拆装步骤基本相似.下面以笔者拆
装菲亚特(FIAT)西耶那小车绳轮式电动玻璃升降器为例进行介绍.其他车辆可参照其拆装方法和步骤灵活运用.
●要成就一件大事业,必须从小事做起●
1)拆下门内装饰板,先拧下门上可见的固定
螺丝,再拆下扬声器外栅,拔下扬声器接线插头,
取下扬声器
2)用大内六角扳手旋出门开关后面的大内六
角螺杆,取出门开关小护板.
3)用小内六
角扳手旋出门扶
手前端下部的一
颗小内六角螺杆.
拆下电动窗开关
板.拆下的小部
件如图3所示.
4)将上述固
定螺丝的小板件
全部拆出后.双
手用力往外拉内
门护板(内有带
螺纹的塑料卡子
卡住,应稍用力
往外拉),即可取
下内门护板.露
出如图4所示实物
图3拆下的小部件
图4取下内门护板实物图
图,可看到电动车窗局部图.
5)将图4中标记的螺钉全部旋出,拔出电动车
窗电动机上的连线插头(图4中"电动车窗"指引线下方).此时电动车窗已松动,但由于车窗玻璃
还未与升降器脱离,所以还不能取出.
6)这是关键的一步.初学者往往在这一步不
知道怎样将升降器与玻璃脱离而不知所措.方法是将升降器稍稍往上升一点,使底部的白色卡子露出.用一小块平面镜放到卡-T-的后面,以便从镜子中看到卡子上卡环的缺口位置,然后用涨圈器(若没有,用尖嘴钳也可)对准玻璃另一面卡环的缺口,将卡环涨开拉出(应小心用力,不得将卡环弄断).稍用力将玻璃往外挤.使玻璃脱离白色卡子, 再将玻璃推向最高处.也就是将玻璃窗全部关闭. 用胶带胶住玻璃窗,以防下落.
7)完成上述工作后,将升降器从螺孔中取出,
往左旋转,从开口中斜向拉出升降器,如图5所示.
8)安装升降器时即按上述拆卸的相反顺序进
《汽车电器》2o10年第7期
～一一
一婶一
一
一B一
一
一一
图5斜向拉出升降器
行安装.注意放人升降器时,应斜向进入,不得碰
破门内的防护漆.固定升降器的螺丝后,再将窗玻璃放下,将玻璃最下端的孔插入卡子的横销中,再插入卡环即可.
3维修技1"5
绳轮式电动玻璃升降器是个易损件,而且价格
不菲.若知道拆装方法和简单维修,对于一些小故障可自行排除,能节约一笔不小的费用.
电动升降器的常见故障主要有3种:一是卷丝
轮磨损;二是钢丝不良或脱轨;三是摇窗电动机
损坏.
1)卷丝轮磨损是易发故障.笔者更换的电动
车窗很多都是卷丝轮磨损造成的.由于卷丝轮是塑料制品,使用时间久了容易出现磨损故障,若损坏很难购买到新件.可从旧件拆下更换.更换卷丝轮后.应注意钢丝的绕制方法,两根钢丝应按相反的方向绕在卷丝轮上各2圈,左边钢丝从右边出,右边的钢丝从左边出.绕
好后将卷丝轮连同钢丝
卡入槽内.同时将调整
弹簧内的内管也卡入两
边的槽内.将卷丝轮盖
及电动机用3颗螺丝固
定.如图6所示.
图6卷丝轮盖及电动机
用3颗螺丝固定
2)钢丝不良或脱
轨也是常见故障,钢丝不良主要表现为钢丝有毛刺,钢丝折痕过多,钢丝断几种,排除时只有更换
钢丝,但钢丝很
难买到新件.只
能从旧件上拆
换.钢丝脱轨比
较容易排除.拆
下升降器后.将
调整弹簧内管插
入钢丝槽内.用
改锥将脱轨的钢图7用改锥将脱轨的钢丝撬入
丝撬入即可,如图7所示.
3)升降器摇窗电动机损坏的故障反而不多见.
若损坏了.更换起来也比较方便.只要将摇窗电动
机及其转动轴拆出,更换新电动机即可.而且摇窗
电动机可购买到新件,维修较为方便.
张新德
(湖南衡阳市蒸湘北路勤俭巷1O号莲湖新区G栋502号, 421001)
(编辑唐兴年)
阅读了《汽车电器》2009~第11期P54《一点
不成熟的看法》中讲到了CA1091型汽车充电系,
笔者有两点见解:①原文图1表示的CA1091型汽车
充电系有误,正确的原理图见图2;②CA1091型汽
车充电系是外搭铁式.交流发电机,晶体管调节器
如表1所示.
不确定交流发电机,调节器的搭铁形式极性时,
可按图3所示线路进行检测.具体的判断方法如下.
1)将电压电源调到l2V(28V调节器调~t]24V).
2)接通开关,若小灯泡不亮,则调节器为内
搭铁调节器,反之,则为外搭铁型调节器.
1外搭铁充电系不充电故障判断方法
接通点火开关1档.用试灯测交流发电机调节
器"+"接柱.试灯亮,说明点火开关2接柱与交流
发电机调节器"+"接柱之间线路正常;试灯不亮,
说明点火开关2接柱与交流发电机调节器"+"接柱
之间有断路或熔断丝熔断.
拆下发电机Fl接柱.测发电机F1接柱线,试灯
亮.说明交流发电机调节器"+"与发电机Fl接柱
线之间线路正常;试灯不亮,为交流发电机调节器
"+"与发电机F1接柱线之间线路有断路现象.拆下
发电机F2接柱,测发电机F2接柱,试灯亮,说明发
<汽车电器》201o年第7期?神圣的工作在每个人的日常事务里,理想的前途在于一点一滴做起?。
