激光切割机工作原理
激光切割机工作原理
激光切割机工作原理激光切割机是一种常用于工业加工的高精度切割设备，它利用激光束对材料进行切割。
激光切割机的工作原理涉及激光发射、光路传输、光束聚焦和材料切割等多个环节。
1. 激光发射：激光切割机使用激光器产生高能量、高密度的激光束。
激光器通常采用二氧化碳激光器或光纤激光器，它们能够将电能转化为激光能量。
激光器通过电流或光束的激励，使激光介质中的原子或分子跃迁至高能级，产生激光光子。
2. 光路传输：激光光束从激光器中发出后，经过一系列的光学元件进行传输和整形。
光学元件包括准直镜、平面反射镜、透镜等，它们的作用是调整激光光束的方向、形状和能量密度。
3. 光束聚焦：经过光路传输后，激光光束进入聚焦系统。
聚焦系统通常由透镜组成，它能够将激光光束聚焦到非常小的焦点上。
聚焦后的激光光束能够达到很高的能量密度，使其能够在材料表面产生高温和高压。
4. 材料切割：激光光束经过聚焦后，照射到待切割的材料表面。
激光光束的高能量密度使材料表面迅速升温，使其熔化、汽化或氧化。
同时，激光光束的高压能够将熔化或汽化的材料迅速吹散，形成切割缝隙。
激光切割机通过控制激光光束的移动路径和功率，实现对材料的精确切割。
激光切割机的工作原理可以通过以下几个方面来进一步理解：1. 激光与材料的相互作用：激光光束与材料相互作用时，主要通过吸收、散射和反射等方式来改变材料的物理性质。
不同材料对激光的反应不同，因此需要针对不同材料选择合适的激光参数和切割方式。
2. 激光功率和速度的控制：激光切割机通过控制激光器的功率和移动速度来实现对切割过程的控制。
功率的大小决定了激光束的能量密度，速度的快慢决定了切割的速度和质量。
通过调整这两个参数，可以实现对不同材料和切割要求的适应。
3. 辅助气体的使用：在激光切割过程中，通常会使用辅助气体来帮助切割。
常用的辅助气体有氮气、氧气和惰性气体等。
辅助气体的主要作用是将切割区域的熔化或汽化材料迅速吹散，保持切割缝隙的清洁和稳定。
激光切割机工作原理
激光切割机工作原理激光切割机是一种常见的工业设备，它利用激光束对材料进行切割。
激光切割机的工作原理主要包括激光发生器、光束传输系统、光束聚焦系统和工件移动系统等几个关键部分。
1. 激光发生器：激光切割机的激光发生器主要是通过激光器将电能转化为激光能量。
常见的激光器有二氧化碳激光器（CO2激光器）、光纤激光器等。
其中，CO2激光器是最常用的激光源之一，其工作原理是通过电子激发气体分子，使其产生激光。
2. 光束传输系统：光束传输系统用于将激光从激光发生器传输到光束聚焦系统。
这个系统通常由光纤或镜片组成，它能够保持激光的稳定性和一致性，并将激光束引导到正确的位置。
3. 光束聚焦系统：光束聚焦系统的主要作用是将激光束聚焦到一个极小的点上，以提高激光能量的密度。
光束聚焦系统通常由透镜组成，通过调整透镜的位置和角度，可以改变激光束的聚焦效果。
4. 工件移动系统：工件移动系统是激光切割机的关键组成部分之一，它用于控制工件在切割过程中的移动。
通常，工件会放置在一个工作台上，通过控制工作台的移动，使得激光能够在工件上进行切割。
工件移动系统通常由电机、传动装置和控制系统组成。
激光切割机的工作过程如下：首先，激光切割机的激光发生器会产生一束高能量的激光束。
然后，激光束通过光束传输系统传输到光束聚焦系统。
光束聚焦系统将激光束聚焦到一个非常小的点上，形成一个高能量密度的激光束。
接下来，工件移动系统会控制工件在切割区域内移动，使得激光束能够沿着预定的路径进行切割。
在切割过程中，激光束的高能量会将工件上的材料加热至融化或汽化状态，然后通过气流或其他方式将熔化或汽化的材料吹走，从而实现切割。
激光切割机的工作原理具有以下优点：1. 高精度：激光束的聚焦能力非常强，可以实现对材料的精确切割，切割边缘光滑，无需二次加工。
2. 高效率：激光切割速度快，切割效率高，适用于大批量生产。
3. 灵活性：激光切割机可以根据不同的切割要求进行调整，适用于各种形状的切割。
激光切割机工作原理
激光切割机工作原理
1.激光器：激光切割机使用的是具有高功率和高能量密度的激光器，
可以产生高强度、高纯度和稳定性的激光束。
常用的激光器有CO2激光器
和纤维激光器等。
2.切割头：切割头是激光束与工件接触的部分，其主要包括光学透镜
和反射镜等光学元件。
透镜可以将激光束聚焦成小而密集的光点，而反射
镜则用于将激光束反射到工件上。
3.光纤：光纤是将激光束从激光器传输到切割头的媒介。
光纤具有高
强度、耐高温和耐磨损等特性，可以有效地保持激光束的质量和稳定性。
4.镜片：镜片是激光切割机中的一个重要光学元件，其主要作用是通
过反射和折射将激光束聚焦到工件上。
镜片具有高反射和高透射的特性，
使得激光束能够有效地聚焦和控制。
C系统：CNC系统是激光切割机的控制系统，能够通过预先设定
的程序和控制操作，实现对切割头和工件的精确控制。
CNC系统可以根据
需要调整激光束的功率、速度和聚焦等参数，实现不同材料的高精度切割。
值得注意的是，不同的材料对激光切割的响应是不同的。
例如，对于
金属材料，激光切割主要是通过熔化和汽化来实现的；而对于非金属材料，激光切割主要是通过热分解和燃烧来实现的。
总结起来，激光切割机是一种利用激光作为切割工具的设备，其工作
原理主要是通过激光束的热效应对材料进行切割。
激光切割机具有高精度、高速度和灵活性等优点，在自动化生产中得到广泛应用。
激光切割机工作原理
激光切割机工作原理引言概述：激光切割机是一种高精度、高效率的切割设备，广泛应用于金属加工、汽车制造、电子行业等领域。
其工作原理是利用激光束对工件进行加热，使其瞬间融化或气化，从而实现切割。
下面将详细介绍激光切割机的工作原理。
一、激光产生1.1 激光器：激光切割机的核心部件是激光器，激光器通过激发介质使其产生激光。
1.2 激光介质：激光介质通常是气体、固体或液体，常用的激光介质有CO2、Nd:YAG等。
1.3 光学腔：光学腔是激光器的一个重要组成部分，通过反射镜和输出镜使激光在腔内反复传播，增强激光的能量。
二、激光聚焦2.1 透镜系统：激光切割机通过透镜系统将激光聚焦成一束高能量密度的光束。
2.2 聚焦头：聚焦头是激光切割机的另一个关键部件，通过调节焦距和光斑大小来控制激光的聚焦效果。
2.3 焦点位置：激光聚焦后在工件表面形成一个焦点，使激光能量密度达到足够高的水平，从而实现切割。
三、激光切割3.1 材料吸收：激光束照射到工件表面，被材料吸收后产生高温，使材料局部融化或气化。
3.2 气流辅助：激光切割机通常会使用气流辅助，将气体吹向切割区域，带走融化或气化后的材料。
3.3 控制系统：激光切割机配备有精密的控制系统，可以根据加工要求调节激光功率、速度和焦点位置。
四、切割质量4.1 切缝宽度：激光切割机的切缝宽度通常在0.1-0.3毫米之间，具有高精度和高质量。
4.2 切割速度：激光切割机具有较高的切割速度，可实现快速、精确的加工。
4.3 切割精度：激光切割机的切割精度可以达到数十微米，适用于对尺寸精度要求较高的工件加工。
五、应用领域5.1 金属加工：激光切割机广泛应用于金属板材、管材等的精密切割。
5.2 汽车制造：汽车制造行业常用激光切割机进行车身零部件的加工。
5.3 电子行业：激光切割机在电子行业中用于PCB板、导电膜等材料的加工。
结语：激光切割机通过激光产生、聚焦、切割等步骤实现高效、高质量的加工，广泛应用于各个领域。
激光切割机工作原理
激光切割机工作原理激光切割机是一种高精度、高效率的切割设备，广泛应用于金属加工、电子制造、汽车制造等行业。
它利用激光束对工件进行切割，具有切割速度快、切割质量高、切割精度高等优点。
下面将详细介绍激光切割机的工作原理。
1. 激光发生器激光切割机的核心部件是激光发生器，它能够产生高能量、高密度的激光束。
常见的激光发生器有CO2激光器和光纤激光器。
CO2激光器利用CO2气体的分子振动和转动能级之间的跃迁产生激光，波长为10.6微米，适用于非金属材料的切割。
光纤激光器则利用光纤将光能传输到切割头，波长一般为1.06微米，适用于金属材料的切割。
2. 光路系统激光发生器产生的激光束经过光路系统的调节和聚焦，最终聚焦到切割头上。
光路系统包括准直器、反射镜和透镜等光学元件，它们能够调节激光束的光斑大小和聚焦点的位置，以满足不同切割要求。
3. 切割头切割头是激光切割机的关键部件，它包括聚焦透镜和喷气嘴。
聚焦透镜能够将激光束聚焦到极小的光斑上，提高切割精度。
喷气嘴则通过喷射气体（常用的是氮气或氧气）形成切割区域的保护层，防止工件表面氧化和提高切割速度。
4. 控制系统激光切割机的控制系统包括计算机、运动控制卡和驱动器等组成部分。
计算机通过预先编写的切割程序控制激光切割机的运动和切割过程。
运动控制卡和驱动器则负责控制激光切割机的各个部件的运动，保证切割的精度和稳定性。
5. 工作原理激光切割机的工作原理是利用激光束对工件进行加热和熔化，然后通过气流将熔化的材料吹散，从而实现切割。
具体过程如下：- 激光束从激光发生器发出，经过光路系统的调节和聚焦，聚焦到切割头上。
- 切割头喷射出高速气流，形成切割区域的保护层。
- 激光束聚焦到工件上，工件表面的材料被加热和熔化。
- 高速气流将熔化的材料吹散，形成切割缝隙。
- 激光束沿着预定的路径移动，切割出所需的形状。
- 切割完成后，激光束停止工作，工件冷却后即可取出。
总结：激光切割机利用激光束对工件进行切割，通过激光发生器产生激光束，经过光路系统的调节和聚焦，最终聚焦到切割头上。

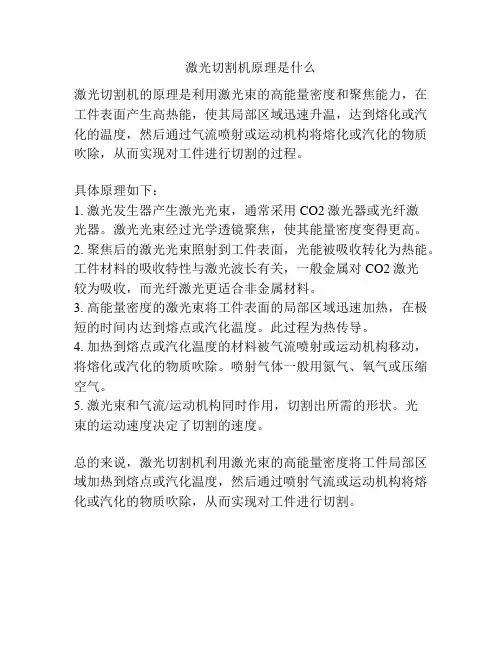

激光切割机原理是什么
激光切割机原理是什么
激光切割机的原理是利用激光束的高能量密度和聚焦能力，在工件表面产生高热能，使其局部区域迅速升温，达到熔化或汽化的温度，然后通过气流喷射或运动机构将熔化或汽化的物质吹除，从而实现对工件进行切割的过程。
具体原理如下：
1. 激光发生器产生激光光束，通常采用CO2激光器或光纤激
光器。
激光光束经过光学透镜聚焦，使其能量密度变得更高。
2. 聚焦后的激光光束照射到工件表面，光能被吸收转化为热能。
工件材料的吸收特性与激光波长有关，一般金属对CO2激光
较为吸收，而光纤激光更适合非金属材料。
3. 高能量密度的激光束将工件表面的局部区域迅速加热，在极短的时间内达到熔点或汽化温度。
此过程为热传导。
4. 加热到熔点或汽化温度的材料被气流喷射或运动机构移动，将熔化或汽化的物质吹除。
喷射气体一般用氮气、氧气或压缩空气。
5. 激光束和气流/运动机构同时作用，切割出所需的形状。
光
束的运动速度决定了切割的速度。
总的来说，激光切割机利用激光束的高能量密度将工件局部区域加热到熔点或汽化温度，然后通过喷射气流或运动机构将熔化或汽化的物质吹除，从而实现对工件进行切割。
激光切割机工作原理
激光切割机工作原理激光切割机是一种高精度的切割设备，广泛应用于金属加工、纺织、汽车制造等行业。
其工作原理是利用激光束的高能量密度将工件表面局部加热至融化或汽化状态，然后通过气体喷射将熔化的材料吹散，从而实现切割的目的。
激光切割机主要由激光器、光束传输系统、切割头和控制系统组成。
1. 激光器：激光器是激光切割机的核心部件，其作用是将电能转化为激光能。
常见的激光器包括CO2激光器和光纤激光器。
CO2激光器利用CO2气体的分子能级跃迁产生激光，光纤激光器则利用光纤传导激光能量。
2. 光束传输系统：光束传输系统的主要作用是将激光能量从激光器传输到切割头。
光束传输系统通常由准直器、反射镜和光纤组成。
准直器用于调整激光束的直径和形状，反射镜则用于改变激光束的传输方向，光纤则用于将激光束传输到切割头。
3. 切割头：切割头是激光切割机的关键部件，其作用是聚焦激光束并将其聚焦到工件表面。
切割头通常由透镜、喷嘴和辅助气体系统组成。
透镜用于将激光束聚焦到极小的焦点，喷嘴则用于喷射辅助气体，辅助气体可以将熔化的材料吹散，并冷却切割区域，提高切割质量。
4. 控制系统：控制系统是激光切割机的智能化核心，其作用是控制激光切割机的运行和切割过程。
控制系统通常由计算机、控制卡和运动控制器组成。
计算机用于处理切割图形和控制指令，控制卡则负责将计算机生成的指令转化为电信号，驱动激光器和运动控制器。
运动控制器用于控制激光切割机的运动，实现精确的切割。
激光切割机的工作过程如下：首先，通过计算机软件绘制切割图形，并将图形传输到控制系统。
控制系统接收到图形后，将其转化为控制指令。
然后，控制卡将指令发送给激光器和运动控制器。
激光器开始工作，产生高能量密度的激光束。
激光束经过光束传输系统传输到切割头，切割头将激光束聚焦到工件表面，形成一个极小的焦点。
同时，喷嘴喷射辅助气体，将熔化的材料吹散，并冷却切割区域。
运动控制器控制激光切割机的运动，使切割头按照预定的路径进行切割。
激光切割机工作原理
激光切割机工作原理激光切割机是一种常用于工业加工的高精度切割设备，它利用激光束对材料进行切割。
激光切割机工作原理主要包括激光发生器、光学系统、运动系统和控制系统四个部分。
下面将详细介绍每个部分的工作原理。
1. 激光发生器：激光发生器是激光切割机的核心部件，它产生高能量、高密度的激光束。
常用的激光发生器有CO2激光器和光纤激光器。
CO2激光器通过电气能量激发二氧化碳分子产生激光，而光纤激光器则利用光纤传输光能，具有更高的光电转换效率。
激光发生器能够产生连续波或脉冲波形的激光束，根据不同的切割需求进行选择。
2. 光学系统：光学系统由镜片、透镜和反射镜等组成，主要用于对激光束进行聚焦和导向。
激光发生器发出的激光束经过光学系统的调整和聚焦后，能够形成高能量密度的光斑，用于切割材料。
光学系统的设计和调整对激光切割的效果至关重要，它能够影响切割质量和速度。
3. 运动系统：运动系统主要由机械结构和驱动装置组成，用于控制激光切割机在工作台上的运动。
通过控制运动系统，可以实现对工件在X、Y、Z三个方向的精确定位和移动。
运动系统通常采用步进电机或伺服电机作为驱动装置，通过计算机控制系统发送指令，使激光切割头按照预定路径进行切割操作。
4. 控制系统：控制系统是激光切割机的大脑，它负责接收和处理来自计算机的指令，并将指令转化为激光切割机的动作。
控制系统包括硬件和软件两个部分。
硬件部分主要包括运动控制卡、激光功率控制器等，它们负责对激光切割机的各个部件进行控制和监测。
软件部分则是激光切割机的操作界面，用户可以通过软件进行切割参数的设置和调整。
在激光切割过程中，激光束经过光学系统的聚焦后，对材料表面进行瞬时加热，使材料局部融化或汽化。
同时，运动系统控制激光切割头按照预定路径进行移动，完成对材料的切割。
激光切割机的工作原理基于激光能量的高密度和高聚焦能力，能够实现高精度、高速度的切割过程。
激光切割机在工业加工中具有广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
激光切割机工作原理
激光切割机是一种利用激光束进行切割的高精度切割设备。
它采用激光器将电能转化为激光能，通过光学系统将激光束聚焦到极小的光斑上，然后通过控制系统对光斑进行精确控制，实现对工件的切割。
激光切割机的工作原理主要包括激光发生、光束传输、光束聚焦和切割控制四个过程。
首先，激光切割机通过激光器产生高能量的激光束。
激光器通常采用二氧化碳（CO2）激光器或光纤激光器。
CO2激光器通过电能激发气体分子产生激光，而光纤激光器则利用光纤传输激光能量。
接下来，激光束通过光束传输系统将激光能量传输到切割头。
光束传输系统通常由镜片、反射镜和光纤组成。
镜片用于调整激光束的光斑大小和聚焦距离，反射镜用于改变激光束的传输方向，光纤用于将激光束传输到切割头。
然后，激光束进入切割头后，通过透镜将激光束聚焦到极小的光斑上。
透镜的作用是将激光束的能量聚焦到一个小的点上，提高激光的能量密度，从而实现对工件的高精度切割。
切割头还包括气体喷嘴，用于喷射辅助气体，帮助切割过程中排除熔融物和灰尘。
最后，切割控制系统控制切割头的移动和激光的开关。
切割控制系统通常由计算机和运动控制器组成。
计算机通过预先编程的切割路径和参数控制运动控制器，使切割头按照设定的路径进行切割。
运动控制器控制切割头的移动速度和方向，同时控制激光的开关，实现对工件的精确切割。
激光切割机具有高精度、高速度和灵活性的优点，广泛应用于金属加工、汽车制造、航空航天等领域。
它能够实现对各种材料的切割，包括金属、塑料、木材、纺织品等。
激光切割机的工作原理的理解对于正确操作和维护激光切割机具有重要意义，同时也有助于提高切割质量和效率。
