详解家用缝纫机主要机构和工作过程
缝纫机工作原理
缝纫机工作原理缝纫机是一种常见的家用和工业用机械设备，用于将两块布料或其他材料缝合在一起。
它的工作原理涉及到多个部件和机械运动，下面将详细介绍缝纫机的工作原理。
1. 主要部件缝纫机的主要部件包括针杆、针板、针眼板、线轴、线杆、张力调节器、压脚和电动机等。
2. 工作过程缝纫机的工作过程可以分为以下几个步骤：(1) 上线：将线轴上的线放入线杆上，并通过张力调节器调整线的张力。
(2) 下线：将线穿过针眼板上的针眼，然后穿过针杆上的针孔。
(3) 准备工作：将两块布料放在针板上，对齐需要缝合的位置。
(4) 缝合：启动电动机，踏动脚踏板，缝纫机开始工作。
电动机通过皮带驱动主轴，主轴带动针杆上下运动。
针杆在下行过程中，针尖穿过布料，形成针孔。
然后，针杆在上行过程中，针尖再次穿过布料，将线从线杆上拉出。
这样，线就通过针孔将两块布料缝合在一起。
(5) 压脚：在缝合过程中，压脚会将布料紧贴在针板上，以确保缝合的平稳和紧密。
(6) 调节：通过调节张力调节器，可以控制线的张力，从而调整缝合的效果。
3. 不同类型的缝纫机根据不同的需求，有多种类型的缝纫机，包括家用缝纫机、工业缝纫机、多针缝纫机等。
它们的工作原理基本相同，但在结构和功能上有所不同。
家用缝纫机通常较小，适用于家庭使用。
它们通常只有一根针，可以完成基本的缝合任务。
工业缝纫机通常较大，适用于大规模的生产。
它们通常具有多根针和多个线杆，可以同时进行多个缝合任务。
多针缝纫机可以同时进行多个线迹的缝合，提高生产效率。
4. 维护和保养为了确保缝纫机的正常工作和延长使用寿命，需要进行定期的维护和保养。
以下是一些常见的维护和保养措施：(1) 清洁：定期清洁缝纫机的表面和内部部件，以去除灰尘和杂质。
(2) 润滑：定期给缝纫机的关键部件添加适量的润滑油，以减少摩擦和磨损。
(3) 调整：定期检查缝纫机的各个部件是否正常运作，如针杆、压脚、张力调节器等，必要时进行调整。
(4) 更换配件：根据需要，定期更换缝纫机的磨损配件，如针、针板等。
家用缝纫机工作原理
家用缝纫机工作原理
家用缝纫机工作原理是利用一个上下活动的针来穿透织物，把线从上面针眼里穿过织物，再通过下方的针眼将线拉出来，从而形成一条线在织物上方和下方交替穿过的针脚，从而形成缝纫。
具体工作流程如下：
1. 准备工作：将线穿过上面的线杆和线轮，然后将线穿过上面的针眼。
2. 动力源开始启动：打开电源或者踩下脚踏板，使得缝纫机开始运转。
3. 织物的定位：将被缝纫的织物放在缝纫机的工作台上，通过缝纫机的移动装置，将织物定位到需要缝纫的位置。
4. 针的上下活动：缝纫机内部的机械装置产生连续的上下运动，使得针在织物上与下面的针脚交替穿过。
5. 线的拉伸：当针在织物上方穿过时，线杆和线轮会通过机械装置拉紧线，使得线被拉伸。
6. 线的穿透和针脚的形成：针顶部的尖端穿透织物上方，然后向下穿透，经过下面的针脚，最后从下方的针眼中穿出。
7. 针脚的形成：线从下方的针眼中穿出后，将织物上方的线拉下，与织物下方的线拉紧，形成一个针脚。
8. 继续缝纫：重复上述步骤，不断地在织物上形成针脚，从而完成缝纫的任务。
9. 结束工作：缝纫完成后，切断线与缝纫机上的线杆进行连接，同时将线杆上剩余的线收集好。
通过以上步骤，家用缝纫机能够完成各种不同的缝纫任务，包括基本的直线缝纫、钉扣子、打补丁等。
缝纫机的机构分析和工作原理完美版讲解
缝纫机的机构分析和工作原理完美版讲解缝纫机是一种用于缝合各种织物和纺织品的机械设备，它通过一系列的机构来完成缝纫的工作。
下面将从机构分析和工作原理两个方面来详细讲解缝纫机的工作原理。
一、机构分析：1.传动机构：缝纫机的传动机构是由电机、皮带轮、链轮和传动杆等组成。
电机通过皮带轮和链轮传动，驱动传动杆来实现机械部件的运动。
2.送布机构：缝纫机的送布机构主要由铁齿轮、摇杆和送布齿组成。
电机驱动铁齿轮通过摇杆和送布齿的升降来实现送布。
3.上下机构：缝纫机的上下机构由上下锥齿轮、头簧和线杆等组成。
电机驱动上下锥齿轮的相互啮合来实现缝纫机头的上下移动。
4.针杆机构：缝纫机的针杆机构主要由针杆、针棘轮和曲柄等组成。
电机驱动曲柄带动针棘轮旋转，通过针杆的上下运动来完成针的穿刺和提升。
5.压脚机构：缝纫机的压脚机构主要由压脚杆、压脚弹簧和脚踏板等组成。
电机通过传动机构带动压脚杆的上下移动，以实现对织物的压紧。
二、工作原理：当缝纫机开机时，电机通过传动机构的传动，驱动各个机构协同工作，完成缝纫的工作。
具体工作过程如下：1.织物进料：织物由送布机构送入缝纫机，通过铁齿轮的旋转，带动摇杆来实现送布齿的升降，将织物逐步送入缝纫区域。
2.针眼穿刺：电机驱动曲柄带动针棘轮旋转，通过针杆的上下运动，使得针在织物上形成针眼，完成针的穿刺。
3.线迹形成：通过线杆及其配件，将线从线杆上穿过针眼，形成线迹。
4.织物前进：电机驱动上下锥齿轮相互啮合，带动缝纫机头上下移动，使得针在织物上提升，织物在缝纫区域持续前进。
5.继续穿刺：针织物前进的同时，针杆不断提升和下降，实现针的连续穿刺。
6.压紧织物：通过压脚机构驱动压脚杆的上下运动，实现对织物的压紧，保证针线的牢固度。
通过以上的工作原理，缝纫机可以实现对织物的缝合。
不同类型的缝纫机还可以通过调整不同的机构，完成不同的缝纫效果，满足不同的需求。
总结：缝纫机是一种机械设备，通过一系列的机构来实现对织物的缝合。
家用缝纫机工作原理和故障修理
家用缝纫机工作原理和故障修理家用缝纫机是一种常见的家居工具，它的工作原理是通过刺入面料并在两层面料之间形成线路循环，从而将两层面料牢固地缝合在一起。
通常，家用缝纫机由以下几个主要部件组成：机头、下式针板、机针、上线器、线轴、缝纫脚、线路循环装置和传动装置。
首先，机头是家用缝纫机的核心部件，它包括电机和传动装置。
电机提供动力，将机针上下运动，从而实现缝纫的功能。
传动装置通过连接机头的各个部件，将电机的转动传递给其他部件。
其次，下式针板是位于缝纫机上方的一个金属板。
它上面有一个小孔，机针通过这个小孔进出，使得机针能够和下方的面料接触。
下式针板还有一个重要的功能，就是引导线轴上的线经过机针下方，形成线路循环。
再次，机针是一个细长的金属针，一端连接在机头的机械部件上，另一端负责刺入面料。
机针在下式针板的引导下，上下往复运动，刺入面料并与线轴上的线相结合，形成线路循环。
然后是上线器，它用于将线从线轴上取下，并穿过机头的各个部件，使线能够通过机针形成线路循环。
上线器通常有一个张力调节装置，用于调整线的紧绷程度，从而适应不同的缝纫需求。
缝纫脚是家用缝纫机下方的一个金属块，用于固定面料并提供缝纫操作时所需的支持。
缝纫脚能够抬起和放下，以便于更换缝纫操作时所需的不同脚部。
最后，线路循环装置是家用缝纫机中的一个重要部件，它通过将线从线轴传递给机针，并通过机针上下的运动将线牢固地缝合在一起。
线路循环装置通常由线导向轮和线导向片组成，它们共同确保线能够在缝纫过程中顺利运动，从而形成牢固的线路循环。
在使用家用缝纫机时，有时会遇到一些故障，例如线断、线挤出或机针卡住等问题。
对于线断的情况，通常是由于线张力不均匀或线路循环装置不正常造成的。
解决方法可以是重新调整线张力或清理线路循环装置。
对于线挤出的情况，通常是由于线张力过大或线路循环装置堵塞造成的。
可以通过调整线张力或清理线路循环装置来解决。
而机针卡住的情况，通常是由于面料太厚或机针不合适造成的。
缝纫机工作原理
缝纫机工作原理引言概述：缝纫机作为一种常见的家用电器，其工作原理是通过不同的机械部件协同工作，实现布料的缝合。
了解缝纫机的工作原理可以帮助我们更好地使用和维护这一设备。
一、缝纫机的结构组成1.1 针头部分：包括针、针板、针板座等部件，负责将线从线轴引导至布料中。
1.2 针板部分：负责支撑布料，使针头能够顺利穿过布料。
1.3 齿轮部分：包括主轴齿轮、传动齿轮等，通过齿轮传动实现缝纫机的运转。
二、缝纫机的工作原理2.1 上线阶段：当缝纫机开始运转时，线从线轴经过张力调节器，穿过针头部分，最终穿过针眼。
2.2 下线阶段：当针头穿过布料时，线被针头带动，从而形成线迹，完成一次缝合。
2.3 循环重复：缝纫机通过不断循环上线、下线的过程，实现布料的连续缝合。
三、缝纫机的缝合方式3.1 直线缝合：是最基本的缝合方式，适用于绝大多数缝纫需求。
3.2 针车缝合：利用针车的运动，实现不同长度的针距，适用于装饰性缝合。
3.3 立体缝合：通过不同的缝合方式，实现布料的立体效果，适用于一些特殊缝纫需求。
四、缝纫机的维护保养4.1 定期清洁：保持缝纫机清洁，避免灰尘和纤维堵塞机械部件。
4.2 定期润滑：适当添加润滑油，保证机械部件的顺畅运转。
4.3 注意使用方式：避免过度用力、拉扯布料，以免损坏机械部件。
五、缝纫机的故障排除5.1 线跳线眼：可能是线张力不均匀、线路不通畅等原因导致，需检查线路并调整张力。
5.2 针头折断：可能是因为使用不当、针头质量不好等原因导致，需更换新针头。
5.3 机械卡滞：可能是机械部件生锈、润滑不足等原因导致，需进行清洁和润滑处理。
总结：通过了解缝纫机的工作原理，我们可以更好地使用和维护这一家用电器，延长其使用寿命，提高缝纫效率。
希望本文能为读者提供一些有用的信息和帮助。

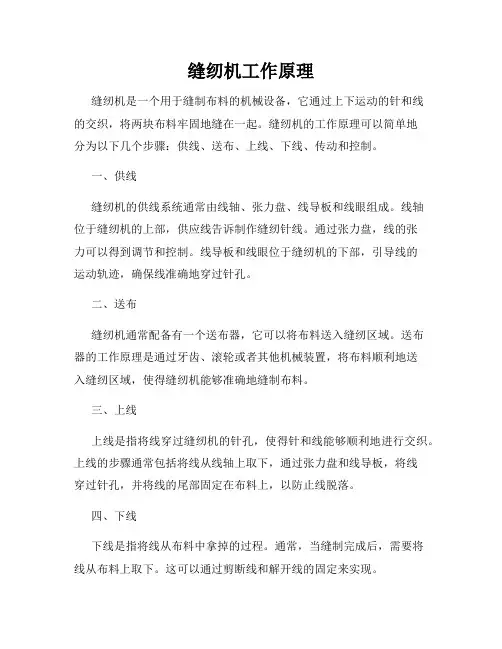

缝纫机工作原理
缝纫机工作原理缝纫机是一个用于缝制布料的机械设备，它通过上下运动的针和线的交织，将两块布料牢固地缝在一起。
缝纫机的工作原理可以简单地分为以下几个步骤：供线、送布、上线、下线、传动和控制。
一、供线缝纫机的供线系统通常由线轴、张力盘、线导板和线眼组成。
线轴位于缝纫机的上部，供应线告诉制作缝纫针线。
通过张力盘，线的张力可以得到调节和控制。
线导板和线眼位于缝纫机的下部，引导线的运动轨迹，确保线准确地穿过针孔。
二、送布缝纫机通常配备有一个送布器，它可以将布料送入缝纫区域。
送布器的工作原理是通过牙齿、滚轮或者其他机械装置，将布料顺利地送入缝纫区域，使得缝纫机能够准确地缝制布料。
三、上线上线是指将线穿过缝纫机的针孔，使得针和线能够顺利地进行交织。
上线的步骤通常包括将线从线轴上取下，通过张力盘和线导板，将线穿过针孔，并将线的尾部固定在布料上，以防止线脱落。
四、下线下线是指将线从布料中拿掉的过程。
通常，当缝制完成后，需要将线从布料上取下。
这可以通过剪断线和解开线的固定来实现。
五、传动缝纫机中的传动系统是将电机或脚踏板的动力传递到其他部件，并控制缝纫机的工作速度。
普通家用缝纫机通常采用皮带传动系统，将动力从电机传递给其他轴和齿轮。
高级或工业用途的缝纫机可能采用不同的传动系统，如齿轮传动或链条传动。
六、控制缝纫机通常有一些控制装置，用于调整缝纫机的工作方式和缝纫效果。
例如，可以通过调节张力盘来控制线的张力；通过调节针的位置来决定缝线的线距和针距；通过调节缝纫机的工作速度来适应不同的缝纫需求。
总结：缝纫机的工作原理可以归纳为供线、送布、上线、下线、传动和控制六个步骤。
通过不同的部件和系统的协同工作，缝纫机能够高效地将两块布料牢固地缝在一起。
了解缝纫机的工作原理有助于正确操作和维护缝纫机，并在缝制布料时获得更好的效果。
缝纫机结构原理和分类
缝纫机结构原理和分类缝纫机是一种使用针和线将两片或多片布料合并在一起的机器。
它是一个广泛使用的家用和工业工具，通过自动或手动操作来完成缝合任务。
缝纫机的结构原理和分类对于学习和了解其工作原理和性能非常重要。
一、缝纫机的结构原理1.基本结构组成缝纫机的基本结构是由运动系统、缝纫系统和控制系统组成。
(1)运动系统：包括主动装置和输送装置。
主动装置是通过电机驱动主动轴，使机械部件进行相应的运动。
输送装置是将布料顺序输送给缝纫机的一组部件。
(2)缝纫系统：包括针杆机构、针板、针盘、线轴架、线轮、针返、张力剂、针眼、卸线装置等。
(3)控制系统：由脚踏板和开关组成，用于控制运动系统和缝纫系统的开关。
2.工作原理缝纫机的工作原理是通过针和线的运动来完成布料的连续缝合。
在缝纫过程中，缝纫机通过多个动态的工作部件协同工作。
(1)针杆机构：是缝纫机的主要部件之一，它通过上下运动将针移动到布料上方或穿过布料。
(2)线轴架和线轮：是用于储存线和提供供给线的设备。
(3)针板和针盘：固定在机头的部件，支撑布料并保证针头的顺利通过布料。
(4)张力剂：通过调整线的张力，保证缝纫线的平稳运动和缝合效果。
(5)针返：用于调整针的位置和控制线的活动范围。
3.工作过程缝纫机的工作过程一般包括以下几个步骤：(1)将待缝合的布料放置在缝纫机的工作台上。
(2)用手或脚踏板调整机器，使针杆机构将针引入布料。
(3)通过活动的线轮和线轴架将缝纫线引至针眼。
(4)调整张力剂的松紧度，使线的张力保持适当。
(5)通过脚踏板或控制开关启动机器，使针和线进行随机的上下运动，完成缝合任务。
(6)关闭机器，完成缝纫任务。
二、缝纫机的分类1.按用途分类(1)家用缝纫机：主要用于家庭缝纫、改衣和针脚修饰等小型缝制工作。
(2)工业缝纫机：用于大规模生产和高效缝制工作。
工业缝纫机一般具有较高的速度和耐久性。
2.按结构分类(1)平车缝纫机：也称为平缝机，是最基本的缝纫机类型。
家用缝纫机工作原理和机构
第二章工作原理和机构第一节缝纫机是怎样进行缝纫的？通过观察与操作，手工缝纫是一枚针和一跟线，把线穿在针尾，通过双手不停地穿针引线把衣物缝起来（图2-1（1））。
而家用缝纫机虽用的也是一枚机针，但却用两根线，一根线穿在机针的针尖部位，另一根线藏在梭心套中（如图2-2、2-3所示）。
当机器转动时，机针就带着又线团引出的面线A穿过缝料；当机针下降至最低位置时，机针又带着面线从原扎针处开始向上回升；机针带线上升开始被缝料施挤压力。
由于针、线、料三者间摩擦系数不同，线与料的摩擦系数较大，故针虽上升了而线还滞留在原处不动，于是就在机针孔下方产生了一个线环。
通过人工调整机器，这线环恰好能被正在带动旋转的摆梭嘴勾住，并不断地把线环拉大，使线环绕过藏在摆梭里的梭心套和梭心，并是面线A与底线B绞合起来。
以上动作均完成时，挑线杆急剧上升，收缩线环，从而使面线与底线绞合在缝料中间。
这样一次次地重复下去就可以把缝了缝起来了。
（1）手工线迹（2）双线憐式堤述图2-1手工线迹和锁式线迹图2-3摆梭形成线迹的过程水三卩从(图2-1 (2))中看出，面线与底线像两把锁互相锁住那样绞合在逢料之 间，所以家用缝纫机的轨迹称为“锁式线迹”或“双线连锁线迹” 。
使用该原理 的缝纫机被称为有梭平缝机。
这种线迹中，扎针面是正面，在正面供给的缝线叫 面线或针线，在反面供给的缝线叫底线或梭线。
假如使用的面线与底线的颜色不 一样，可以观察到这种线迹在缝料的正、反面的外观是相同的。
1E 线器①甲向视图挑线杆附：JA 型家用缝纫机工作循环图2［机5时机针退出縫料2120 水印除尘块校屎闩 〈严机针进入縫料^712梭床水印171620F 摆槪勾住线环机针在廉高位在送布牙下障A6『挑线杆达封 /最鬲位置 迭布牙上升2人2sUzl 时噴緞达島M 270C10*-90* 平送布牙送料ri^ \.尸/KTAFTT下、逬沪 4g— ■■ •33旷线环脱出摆峻 '32/&B24VP1(二占匚 ；送布牙返回图276 JA 型家用缝纫机工作循环图又附：JA 型家用缝纫机开启式梭床按床圈 崔桂图1-2开启式梭床机井到达最低位置其中梭心套内预装预绕线轮，然后把底线拉出绕出摆梭，缝纫前还必须拉出该线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
家用缝纫机主要机构和工作过程第一节缝纫的线迹形成过程初次接触缝纫机的人可能会提出这样一个问题：缝纫机是怎样把线缝在衣料上的？要弄清这个问题，首先要掌握手工缝纫的线迹和缝纫机缝纫的线迹不同的地方（见图1）。
图1 手工缝纫线迹和缝纫机线迹的不同（a）手工缝纫缝迹；（b）缝纫机线迹手工缝纫由于针眼在针尾端，针穿上线后，在缝料的正、反两个方向朝前移动，见图1a；而缝缝机的线迹则由两根线（面线和底线）象搓绳一样绞合而成，由于它象锁环，见图1b，因此，称它为双线连锁线迹。
怎样才能形成双线连锁线迹呢？先从图2中看它的绞合情况。
要使两根线绞合，必须把面线绕在布上面的线团①上，底线绕在缝料下面的轮②上，当面线从布的上面线团拉出，通过缝纫机针引入缝料的下面并形成一个线环，绕过轮②，然后再向上收紧，在两层缝料间和底线组成一个绞合点。
周而复始上述动作，即形成一组双线连锁线迹。
从两根线的绞合达到缝纫目的道理虽然简单，可是用机械方法在极短时间内完成，就不那么容易，它要求缝纫机的各机构动作配合必须十分准确和协调。
否则，轻则影响缝纫效果，重则无法工作。
图2 上下两根线的绞合（a）（b）（c）（d）（e）图3 线迹的形成过程（a）摆梭尖在左端极限位置；（b）摆梭与机针中心线重合；（c）线环绕过梭心中线；（d）挑线杆向上运动；（e）线环从摆梭尾部脱出缝纫机是怎样形成双线连锁线迹的？要达到这一目标，首先要使缝纫机上轮旋转一周，各机构完成一个周期的动作，从而形成一个线迹。
下面通过摆梭钩线形成一个线迹的过程来分析各机构的动作要求（见图3）。
（1）线环的形成机针从最高位置向下运动，在缝针没有接触缝料之前，挑线杆向上运动完成收紧上一个线迹的工作，并从线团里拉出形成下一个线环所需的面线。
与此同时，送布牙也完成向前推送缝料的动作，开始向针板下方运动。
此时摆梭已经开始逆时针方向旋转（面对摆梭而言），当机针刺布、穿过缝料并达到最低位置时，摆梭逆时旋转也到极限位置，见图3a。
在这期间挑线杆是向下运动的，以松驰面线，供机针向下引线用。
接着机针开始回升，由于机针短槽一侧的缝料对面线的阻力作用，此段面线滞留在缝料之下（不象机针长槽一侧面线随机针上升），加上梭床盖对机针长槽一侧面线的阻拦作用，结果就在机针短槽一侧（即靠摆梭尖运转轨迹的一侧）形成了一个梨形的线环。
在线环形成最佳状态时，挑线杆暂停向下运动，以免影响线环的形状。
这时送布牙在针板之下向原来位置退回，所以对线环和缝料均无影响。
（2）钩线和扩大线环在机针开始从最低位置向上回升时，摆梭也从逆时针方向的极限位置开始向顺时针方向转动（此时面对摆梭，摆梭尖在机针左侧）。
当机针从最低位置回升2~2.5毫米时，线环的形状完全满足摆梭尖钩线的要求，就在这一瞬间，摆梭尖应正好到达机针短槽线环处与机针重合，见图3b。
随着摆梭继续顺时针方向转动，摆梭尖钩住了面线的线环。
摆梭继续顺时针旋转，梭床盖的分线斜面将线环分到摆梭的两侧，见图3c，使线环扩大并绕过装在摆梭内的梭心套。
在此期间，挑线杆迅速下降，以供给摆梭扩大线环所需的线段。
机针继续向上运动退出缝料。
此时，送布牙在针板下面也回到起始位置并向上运动。
（3）收线和送料当摆梭把线环刚绕过梭心套中线时，挑线杆就开始向上运动，见图3d。
由于夹线器对面线通过时产生的阻力，在挑线杆向上运动，给面线线环造成一个拉力，使之紧贴在梭心套外壁上。
随着摆梭到达顺时针方向的极限位置和挑线杆的向上运动，在面线的拉力的作用下，线环脱离摆梭叉口处的斜面，向上收缩。
由于底线就绕在梭心中，当线环绕过梭心套的时候，面线也就套住了底线。
就在线环收宿到接触底线时，摆梭又开始向逆时针方向旋转。
此时，由于挑线杆迅速向上运动，把缩小了的线环从摆梭尾部与摆梭托的空隙中（0.35~0.55毫米）拉出来，见图3e。
此时，送布牙已露出针板、机针也上升到最高位置。
摆梭逆时针转动时，利用其外侧的翼形斜面给底线一定的张力，此张力与梭皮对底线的压力相配合，与面线对它的拉力相对应，以收紧底线和从梭心中拉出供下一个线迹使用的底线线段。
随着挑线杆的继续上升，加上送布牙向前送布时对缝线的作用力，使套住底线的面线环收紧在两层缝料的中间，形成了一个双线连锁线迹。
随着机针的向下运动，又开始下一个线迹的循环过程。
由于家用缝纫机的最高缝速一般为每分钟1000针，在这极为短促的时间里要完成这些复杂的动作，因此不但要求机器的各部分动作十分正确和协调，而且对机器的精度和零件光洁度也提出了较高的要求。
双线连锁线迹的形成过程尤如搓绳一样，因此，从原理上讲，线迹歪斜是必然的。
但是，通过对过线处表面粗糙度的减小和底面线压力的调节均匀，可减少歪斜程度。
在倒缝时，因其送料方向相反，底面线绞合时的复杂程度增加，所以歪斜程序比顺缝时要大得多。
缝纫机的线迹有很多种，除上面阶绍的摆梭钩线形成的双线连锁线迹外，还有链式线迹、包缝线迹等多种。
显然，各种线迹形成所需的机构是不同的。
就是双线连锁线迹的形成，除摆梭钩线还有旋梭钩线等机械形式，这里就不再作一一介绍。
第二节主要机构从线迹的形成过程可以看出，形成一个线迹，主要由机针、摆梭、挑线杆、送布牙等四个主要零件作有规则的运动来实现的。
因此，可以把缝纫机机头划分为引线机构、钩线机构、挑线机构、送料机构等四大机构和另外一个独立的绕底线机构。
图4 四大机构关系图图5 缝纫机零件的安装位置图6 缝纫机工作循环图图7 送布牙的运动轨迹（a）抬牙；（b）送布；（c）降牙；（d）倒回；（e）抬牙；（f）全部动作的运动轨迹1—缝料；2—针板表1 家用缝纫机四个主要机构在工作周期中的特殊点（配合图6）从上表不难看出，各个机构都是随着上轮的转动而运转。
家用缝纫机的工作转速最高为1000转/分，也就是说，家用缝纫机在一分钟内，四大机构的工作循环要重复一千次。
在四大机构中，引线机构和钩线机色是一对“重要主角”，如要检查和维修家用缝纫机，应从下面三个方面入手：1．机针与摆梭的配合关系上轮转角为0°时，机针处于上极限位置，摆梭一定要处于顺时针转动的下极限位置。
相反，上轮转为180°时，相针处于下极限位置，摆梭处于逆时针转动的上极限位置。
以便从180°至210°，机针回升形成线环时，摆梭又向顺时针方向旋转钩住线环。
两者关系：如果摆梭与机针的相对极限位置不协调（发生错位），如机针抛出线环后，摆梭提前或推后钩入线环，就会引起“跳针”和“断线”等故障。
机针过早下降和摆梭钩线过迟，同样会引起“断针”故障。
2．挑线杆与摆梭、机针的配合关系挑线杆配合机针和摆梭的运动，具有严格的时间性。
（1）如果机针已经穿刺缝料，需要供应面线时，挑线杆应该马上供应面线，若未及时下降或过早快速下降，就会产生断线和跳线的故障。
（2）如果机针从下极限位置向上回升复位到180°~210°时，挑线杆应静止不动，以免影响线环的形成。
（3）当摆梭钩住线环后，挑线杆应马上下降，供应扩大的线量。
不然，会产生绷线和断线故障。
（4）当机针在90°~110°区间进入刺布阶段时，挑线杆还未下降，仍然上升，未及时给机针供应面线，此时，面线也会被拉断或者将机针拉弯甚至折断。
（5）在摆梭接近下极限位置（180°）时，挑线杆应及时收紧面线，并让面线越过摆梭和摆梭托，将线环迅速上升，以免产生轧线故障。
挑线时间过早，也会引起轧线。
3．送布牙与机针、挑线杆的配合关系当挑线杆收回线环后，机针上升到360°时，送布牙应随着机针下降而向上送料，形成一个线迹。
这时，送布牙的送料运动才结束。
如果送布牙动作过快，挑线杆尚未收回线环，送布牙继续向前推进，在压脚压力的作用下，就会把未收紧的线环压住在压脚下面（缝料与针板之间）而引起浮线。
如果送布牙动作过慢，虽然对挑线杆收紧线环有利，却会引起断针的故障。
家用缝纫机主要机构拆装实验一、实验目的1．了解缝纫机四大机构的拆装及基本原理2．了解各零件结构用途及缝纫机的调整润滑方法二、实验设备及工具1．缝纫机一台2．大小螺丝刀各一把，大小扳手各一把，锤子一把3．铅笔，橡皮，三角板（自备）三、实验内容1．缝纫机机头的传动结构及工作原理①缝纫机机头结构简图如下：（1）上轮（2）上轴（3）挑线凸轮（4）挑线杆（5）小连杆（6）针杆（7）送布凸轮（8）牙叉（9）牙叉滑块（10）针距座（11）送布曲柄（12）送布轴（13）牙架（14）送布牙（15）抬牙曲柄（16）抬牙轴（17）摆轴偏心凸轮（18）摆轴（19）大连杆（20）摆轴滑块（21）下轴曲柄（22）下轴（23）摆梭托，摆梭引线机构：（1）、（2）、（3）、（5）、（6）挑线机构：（1）、（2）、（3）、（4）钩线机构：（1）、（2）、（19）、（18）、（20）、（21）、（22）、（23）送布机构：（1）、（2）、（7）、（8）、（9）、（10）、（11）、（12）、（13）（14）、（15）、（16）、（17）、（18）图上未画的压紧杆部分也属于送布机构还有自成一体的第五大机构：绕线机构。
由于它是辅助机构，故未在图上画出。
②缝纫机线迹形成过程缝纫机线迹是由位于缝料上方的面线和位于缝料下方绕在梭心上的底线绞合在一起所形成的双绞线，其线迹和手工缝制的线迹不一样。
梭心装在摆梭轴上，缝纫开始前，先把底线引到缝纫机台板上，然后将缝料放到台板上相应位置，调定压紧杆压力，放下压紧杆压住缝料，开始缝纫。
线迹形成过程如下：简单地说：a、送布牙向前送布到位b、挑线杆拉出面线备用c、针杆和机针下降刺布d、机针将面线带到布下e、机针上升并形成线环f、摆梭逆时针转钩线环g、线环被钩大绕过转轴h、摆梭顺时针转动脱钩i、挑线杆收紧面线线环j、面线线环套住了底线k、继续收线形成绞合点l、周而复始形成了线迹更简单地说：送布—放线—引线—刺布—退针—成环—钩线—扩环—脱钩—紧环（收线）—绞合2．拆装缝纫机机头拆装大致顺序：拆下引线机构的针杆—拆下压紧杆部分—装上引线机构—装上压紧杆部分—拆下挑线机构的挑线杆—装上挑线机构—取下梭床—拆下下轴及下轴曲柄—拆下抬牙轴—拆下大连杆及摆轴—拆下送布轴及牙架—拆下针距螺钉—拆下牙叉及牙叉滑块—装上针距螺钉—装上牙叉滑块及牙叉—装上牙架及送布轴—装上摆轴及大连杆—装上抬牙轴—装上下轴曲柄及下轴—装上梭床拆装技术要求简述：①压紧杆压脚抬起后与针板平面约6.5mm。
②上轴曲柄与送布凸轮螺钉处成28°~30°角。
（从面向上轮方向看）③针杆最低时，针与摆梭尖距离约2~2.8mm。
④送布牙牙齿与针板槽应有一定间隙，保持相互不碰撞。
⑤大连杆盖侧面的铸造侧线的粗细应与大连杆的一致。
⑥针杆下端面与针板平面的距离，最低位置时约为10.6mm（针杆顶端与机壳孔平面大致平齐）。
