焊接过程控制
焊接质量控制流程
焊接质量控制流程焊接是一种重要的连接技术，广泛应用于各种工业领域。
焊接质量的控制对于保证产品的质量和安全具有重要意义。
下面将介绍焊接质量控制的流程。
一、焊接前准备1.1 确定焊接工艺：根据焊接材料和要求，选择合适的焊接方法和工艺参数。
1.2 准备焊接设备：确保焊接设备完好，焊接机、气体、电极等都应该符合要求。
1.3 准备焊接材料：保证焊接材料的质量，材料应符合标准，清洁无油污。
二、焊接过程控制2.1 控制焊接参数：严格控制焊接电流、电压、焊接速度等参数，确保焊接过程稳定。
2.2 控制焊接环境：保持焊接环境清洁，避免灰尘、油污等杂质对焊接质量的影响。
2.3 控制焊接操作：操作人员应具备专业技能，焊接过程中要保持焊接枪的稳定和焊缝的均匀。
三、焊接后检验3.1 目测检查：对焊接接头进行目测检查，检查焊缝是否均匀、无气孔、裂纹等缺陷。
3.2 器具检测：使用焊接检测仪器对焊接接头进行检测，确保焊接质量符合标准。
3.3 无损检测：对焊接接头进行无损检测，如X射线探伤、超声波检测等，确保焊接质量达到要求。
四、焊接质量记录4.1 记录焊接参数：记录焊接过程中的参数，包括电流、电压、速度等，以备日后查证。
4.2 记录焊接检测结果：记录焊接检测的结果，包括目测检查、器具检测、无损检测等，确保焊接质量可追溯。
4.3 建立焊接质量档案：建立焊接质量档案，包括焊接工艺文件、检测报告等，方便日后查阅和分析。
五、焊接质量改进5.1 分析问题原因：对焊接过程中浮现的质量问题进行分析，找出问题根源。
5.2 制定改进措施：根据问题原因制定改进措施，调整焊接工艺和操作方法。
5.3 持续改进：持续监控焊接质量，不断改进焊接工艺和控制措施，提高焊接质量水平。
通过以上几个环节的控制，可以有效提高焊接质量，确保焊接接头的坚固性和密封性，从而保证产品的质量和安全性。
焊接质量控制流程的严谨性和规范性对于企业的生产和发展具有重要意义。
焊接过程控制措施
焊接过程控制措施一、预热、后热及热处理1、本工程中包括的厚板的焊接都要求在焊前必须预热。
焊前预热的主要作用如下：（1）预热能减缓焊后的冷却速度，有利于焊缝金属中扩散氢的逸出，避免产生氢致裂纹。
同时也减少焊缝及热影响区的淬硬程度，提高了焊接接头的抗裂性。
（2）预热可降低焊接应力。
均匀地局部预热或整体预热，可以减少焊接区域被焊工件之间的温度差（也称为温度梯度）。
这样，一方面降低了焊接应力，另一方面，降低了焊接应变速率，有利于避免产生焊接裂纹。
（3）预热可以降低焊接结构的拘束度，对降低角接接头的拘束度尤为明显，随着预热温度的提高，裂纹发生率下降。
预热温度和层间温度的选择不仅与钢材和焊条的化学成分有关，还与焊接结构的刚性、焊接方法、环境温度等有关，应综合考虑这些因素后确定。
另外，预热温度在钢材板厚方向的均匀性和在焊缝区域的均匀性，对降低焊接应力有着重要的影响。
局部预热的宽度，应根据被焊工件的拘束度情况而定，一般应为焊缝区周围各三倍壁厚，且不得少于150-200毫米。
如果预热不均匀，不但不减少焊接应力，反而会出现增大焊接应力的情况。
焊后热处理的目的有三个：消氢、消除焊接应力、改善焊缝组织和综合性能。
焊后消氢处理，是指在焊接完成以后，焊缝尚未冷却至100℃以下时，进行的低温热处理。
一般规范为加热到200~350℃，保温2-6小时。
焊后消氢处理的主要作用是加快焊缝及热影响区中氢的逸出，对于防止低合金钢焊接时产生焊接裂纹的效果极为显著。
在焊接过程中，由于加热和冷却的不均匀性，以及构件本身产生拘束或外加拘束，在焊接工作结束后，在构件中总会产生焊接应力。
焊接应力在构件中的存在，会降低焊接接头区的实际承载能力，产生塑性变形，严重时，还会导致构件的破坏。
消应力热处理是使焊好的工件在高温状态下，其屈服强度下降，来达到松弛焊接应力的目的。
常用的方法有两种：一是整体高温回火，即把焊件整体放入加热炉内，缓慢加热到一定温度，然后保温一段时间，最后在空气中或炉内冷却。
机械焊接过程控制的工作原理
机械焊接过程控制的工作原理机械焊接是一种常见的金属连接方法，通过在焊接接头上施加压力和热能，使金属材料融化、融合并形成牢固的连接。
焊接过程中的控制十分关键，它直接影响着焊接质量和产品性能。
本文将介绍机械焊接过程控制的工作原理。
一、温度控制在机械焊接过程中，温度是焊接质量的重要指标之一。
过低的温度会导致焊接区域无法融化和形成完整的连接，而过高的温度则会引起材料的烧灼和变形。
因此，对焊接温度进行有效控制是至关重要的。
机械焊接中，通常使用电流加热或者激光加热的方式来提高焊接区域的温度。
通过控制电流或者激光的功率、脉冲时间和频率，可以精确控制焊接区域的温度。
此外，还可以通过传感器实时监测焊接区域的温度，并根据反馈信息进行调整，以达到理想的焊接温度。
二、压力控制除了温度，焊接过程中施加的压力也十分重要。
适当的压力可以促进金属材料的扩散和热传导，有利于焊缝的形成，同时也可以减少气孔和缺陷的产生。
因此，对压力进行有效控制是保证焊接质量的关键环节之一。
机械焊接通常利用液压、气动或电动装置施加压力。
控制压力的关键在于掌握合适的施加力度和持续时间。
通过调整液压系统的压力参数、调节气动系统的工作参数，或者控制电动装置的运行方式和力的大小，可以在焊接过程中实现压力的精确控制。
三、焊接速度控制焊接速度是指焊接过程中焊枪或焊头移动的速度。
焊接速度的控制直接影响着焊缝的形成、焊接强度以及焊接区域的温度分布。
过快的焊接速度会导致焊缝不充分、材料无法完全熔化，而过慢的焊接速度则容易引起过热和变形。
为了实现焊接速度的精确控制，可以采用步进电机、伺服电机或者其他自动控制装置来控制焊枪或焊头的运动。
通过设置合适的运动模式、速度和加速度，可以实现焊接速度的调节和控制。
四、气氛控制机械焊接过程中的气氛环境也需要进行控制。
有些焊接过程需要保持惰性气体的环境，以防止焊接区域受氧化或污染；而其他焊接过程则需要适量的氧气供应，以促进金属材料的氧化反应。
第四章 焊接过程自动控制基础、电弧焊自动控制
按预定要求，从某一个工艺程序自动进入下一个工艺程序。
③自动调整 使工艺过程中的某些变量自动地保持在预定范围内。
焊接生产自动控制的核心问题是： （1）焊接程序的自动控制 （2）焊接参数的自动控制 （3）焊接方向的自动控制
（1）焊接程序的自动控制 焊接程序的编制主要取决于焊接方法和产品特性。通常根据 焊接方法和产品所需的工艺步骤设计具体控制系统。焊接程序的 控制取决于是按定时或定位或定位加定时的形式进行控制。实现 程序控制常用的方法有机械法、继电器法、射流法、数控法和电 子法等。 例如:避免焊道末端出现弧坑，可以设置衰减控制电路，采用分 级变阻法和改变激磁电流法使电弧衰减。 分级变阻法是在焊接回路或激磁回路中设置附加电阻，使电流平 滑衰减，接头质量好。 改变激磁电流法是指通过改变电容放电时间或可控硅导通角等方 法，通过电源的激磁电流来调节衰减速度。
电弧电压反馈自动调节系统也称为电弧电压均匀调节系统。这 种系统的调节作用是在弧长变化后主要通过电弧电压的负反馈 作用来保持电弧长度不变的，属于闭环控制系统。 当弧长发生波动而引起电弧电压变化时，将此变化量反馈到自 动调节系统的输入端，强迫改变送丝速度，使其重新等于焊丝 熔化速度，从而恢复电弧长度。 影响电弧电压反馈自动调节系统调节精度的因素主要有：焊丝 的伸出长度、焊丝直径和电阻率、焊接电源外特性、网压波动 等。
4.3 埋弧焊设备及控制
4.3.1 埋弧焊设备分类
埋弧焊是目前广泛使用的一种生产效率较高的机械化焊接方 法。它与焊条电弧焊相比，虽然灵活性差一些，但焊接质量好、 效率高、成本低，劳动条件好。 埋弧焊设备包括埋弧焊机与各种辅助设备。其中埋弧焊机是 核心部分，由机械系统、焊接电源和控制系统3部分组成。 常用的埋弧焊机有等速送丝式和变速送丝式两种类型。按照 不同的工作需要，埋弧焊机可做成不同的型式。常见的有焊车式、 悬挂式、车床式、悬臂式和门架式等。
焊接过程控制管理程序
焊接过程控制管理程序1范围本程序规定了焊接作业文件、焊接人员、焊接材料、作业环境及设备管理等的根本要求，适用于焊接施工和管理。
2职责2.1 焊接与检测工程公司负责焊接工艺评定、公司焊工的培训、考试、发证及证件管理，并负责现场无损检测及金属试验工作。
2.2 人力资源部负责外聘焊工资质审查、证件管理及热处理人员的组织培训I、证件管理。
2.3 工程焊接技术人员负责编制焊接工艺卡或焊接作业指导书，并制订相应的风险控制措施（RCP）o2.4 施工单位负责焊接、热处理的现场实施，组织焊工上岗前的考试，并对焊接、热处理设备进行日常维护和保养。
2.5 平安保卫部门负责组织配置现场消防设备和平安标志，组织现场平安检查、监督。
2.6 质量控制部门负责组织焊接质量外观检验和最终质量验收。
2.7 经理工作部负责组织焊接、热处理、无损检测人员的定期健康检查和健康档案管理。
3程序3.1 作业流程焊接作业应执行《ZHDB308001施工过程控制程序》中的有关要求。
3.1.2焊接作业控制流程见图K3.2 文件准备3.2.1 焊接作业应准备以下文件（但不限于）：a）焊接工艺评定——由焊接技术人员核实，焊检公司评定；b）焊接、热处理工艺卡一一焊接技术人员编制；c）必要时的作业指导书（包括风险控制方案RCP）一—焊接技术人员编制；d）质量检验方案一一质控部门编制；e）焊接分项工程一览表一一焊接技术人员编制；f）分项工程焊接单线立体图一一焊接技术人员编制。
3.2.2 焊接技术人员应将以上文件向施工班组进行详细的交底，并将交底记录保存于文件包中。
3.3 作业人员控制3.3.1 焊接、热处理和无损检测人员必须持证上岗，并不得承当超越其合格证允许范围的工作。
3.3.2 承当锅炉受热面、承压管道和其他重要部件焊接的焊工（包括外借焊工），如顾客要求或三个月以上未从事焊接作业的，应进行上岗前考试。
上岗前考试由施工单位组织,试件经无损检验合格前方能上岗。

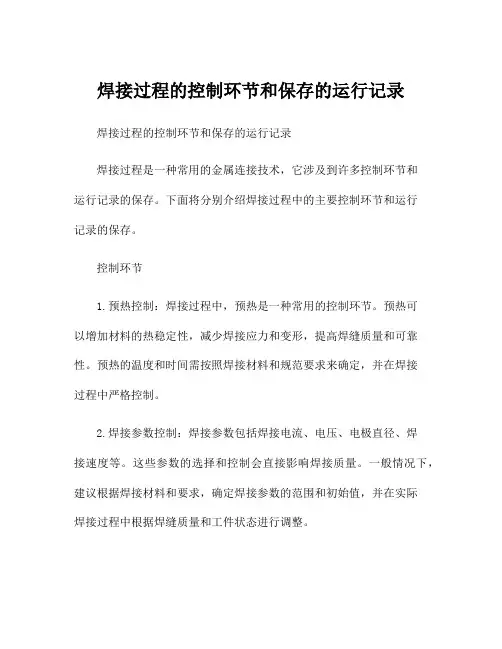

焊接过程的控制环节和保存的运行记录
焊接过程的控制环节和保存的运行记录焊接过程的控制环节和保存的运行记录焊接过程是一种常用的金属连接技术，它涉及到许多控制环节和运行记录的保存。
下面将分别介绍焊接过程中的主要控制环节和运行记录的保存。
控制环节1.预热控制：焊接过程中，预热是一种常用的控制环节。
预热可以增加材料的热稳定性，减少焊接应力和变形，提高焊缝质量和可靠性。
预热的温度和时间需按照焊接材料和规范要求来确定，并在焊接过程中严格控制。
2.焊接参数控制：焊接参数包括焊接电流、电压、电极直径、焊接速度等。
这些参数的选择和控制会直接影响焊接质量。
一般情况下，建议根据焊接材料和要求，确定焊接参数的范围和初始值，并在实际焊接过程中根据焊缝质量和工件状态进行调整。
3.焊缝准备控制：焊缝准备是焊接过程中的重要环节，包括焊缝几何形状、尺寸和清洁度等要求。
对于要求较高的焊接，焊缝准备控制应特别注意，确保焊接接头的几何形状和尺寸满足要求，并保持焊接接头的清洁度，以提高焊接质量和可靠性。
4.焊接保护控制：焊接过程中，金属材料易受氧化和污染。
为了保护焊接过程中的金属材料和保证焊缝质量，常采用保护气体、焊接剂和防护设备等措施。
在焊接过程中需对焊接区域的气氛进行控制，保证焊接接头的质量。
运行记录的保存1.焊接过程参数记录：在焊接过程中，对焊接参数的记录是非常重要的。
包括电流、电压、焊接速度、焊接时间等参数，以便后期分析焊接结果和优化焊接工艺。
2.焊接过程问题记录：如果在焊接过程中出现问题，如焊缝质量不合格，需要记录下问题现象、可能原因和解决方法，以便后续分析和改进。
3.焊接材料质量记录：焊接过程中使用的焊接材料需记录材料的批次、规格、生产厂家等信息，以确保焊接质量，追溯可能存在的质量问题。
4.焊接设备记录：焊接设备的运行情况也需要进行记录。
包括设备的型号、使用时间、保养维修情况等，以确保设备正常工作，提供可靠的焊接条件。
5.焊接工艺规程记录：焊接过程的工艺规程是焊接过程控制的依据。
焊接过程中的质量监控与控制方法
焊接过程中的质量监控与控制方法焊接是一种常用的金属连接方法，广泛应用于工业生产、建筑工程、汽车制造等领域。
然而，焊接质量的控制一直是焊接工艺中的一个重要问题。
只有确保焊接质量的稳定性和可靠性，才能保证焊接接头的强度和耐久性。
本文将探讨焊接过程中的质量监控与控制方法，以期为焊接工作提供有益的参考。
一、焊接前的准备工作在进行焊接工作之前，必须进行一系列的准备工作，以确保焊接过程的顺利进行。
首先，焊接材料的选择至关重要。
焊接材料必须与被焊接材料相容，并具有良好的焊接性能和强度。
其次，焊接设备的校验和调试也是必要的。
焊接设备必须经过严格的检测和校准，以确保其正常工作，并达到焊接工艺要求的温度和电流。
二、焊接过程中的质量监控方法焊接过程中的质量监控是确保焊接质量的重要环节。
以下是几种常用的焊接质量监控方法：1. 视觉检查：焊接过程中，焊接工人可以通过目视检查焊接接头的形状、尺寸和焊缝的状况，以判断焊接质量是否符合要求。
例如，焊接接头应具有正确的焊缝形状、均匀的焊道和无明显的缺陷等。
2. X射线检测：X射线检测是一种无损检测方法，可用于检测焊接接头中的内部缺陷，如气孔、裂纹等。
通过使用X射线机器扫描焊接接头，可以获得高清晰度的X射线照片，以评估焊接质量。
3. 超声波检测：超声波检测是另一种常用的无损检测方法。
它通过将超声波传播到焊接接头中，再通过接收和分析反射回来的信号，来检测焊接接头中的内部缺陷。
超声波检测可以有效地检测气孔、夹杂物和裂纹等问题。
4. 磁粉检测：磁粉检测是一种适用于检测表面和近表面缺陷的方法。
在焊接接头表面涂上磁粉，当磁粉颗粒遇到焊接接头中的缺陷时，会形成可见的磁粉沉积，从而可以判断焊接质量是否合格。
三、焊接过程中的质量控制方法除了质量监控外，焊接过程中的质量控制也是必不可少的。
以下是几种常用的焊接质量控制方法：1. 控制焊接参数：焊接参数的设置直接影响焊接接头的质量。
焊接参数包括焊接电流、电压、速度和温度等。
焊接工程质量控制点及控制措施
焊接工程质量控制点及控制措施焊接是创造业中常见的一种连接工艺，焊接工程的质量直接影响到产品的使用寿命和安全性。
因此，对焊接工程的质量控制至关重要。
本文将从焊接工程质量控制的角度，探讨焊接工程的质量控制点及相应的控制措施。
一、焊接前的准备工作1.1 确定焊接工艺规范：在进行焊接工程前，需要根据具体的焊接要求和材料特性确定相应的焊接工艺规范，包括焊接方法、焊接电流、焊接速度等参数。
1.2 检查焊接设备：在进行焊接前，需要对焊接设备进行检查，确保设备正常运行，焊接枪头和电极等部件完好无损。
1.3 准备焊接材料：选择合适的焊接材料，确保焊接材料的质量符合要求，避免因材料问题导致焊接质量不达标。
二、焊接过程中的质量控制2.1 控制焊接参数：在焊接过程中，需要根据焊接工艺规范控制焊接参数，包括焊接电流、焊接速度、焊接时间等，确保焊接质量稳定。
2.2 检查焊接接头：焊接完成后，需要对焊接接头进行检查，确保焊接接头的质量符合要求，避免浮现焊接缺陷。
2.3 进行焊接质量检测：对焊接完成的产品进行焊接质量检测，包括外观检查、尺寸测量、焊缝探伤等，确保焊接质量符合标准要求。
三、焊接后的质量验收3.1 进行焊接质量评定：根据焊接工艺规范和焊接质量检测结果，进行焊接质量评定，判断焊接质量是否符合要求。
3.2 记录焊接过程数据：对焊接过程中的参数和检测结果进行记录，建立焊接质量档案，为后续质量追溯提供依据。
3.3 持续改进焊接工艺：根据焊接质量评定结果和数据记录，持续改进焊接工艺，提高焊接质量和效率。
四、焊接工程质量控制的重点4.1 焊接接头质量：焊接接头是焊接工程的关键部位，需要重点控制焊接接头的质量，避免焊接缺陷和裂纹。
4.2 焊接工艺稳定性：保持焊接工艺的稳定性是焊接工程质量控制的重点，确保焊接参数和焊接质量稳定。
4.3 人员技术水平：焊接工程的质量还与焊接人员的技术水平密切相关，需要加强对焊接人员的培训和技术指导。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
干扰的特点： （1）影响大。如焊缝中心线变化 （2）易检测。与被控制量的检测相比，容易检测的干扰居 多，如电源电压波动 （3）事先可预测。多为事先能预想得到的干扰，如管环焊 材料成型控制工程基础 缝焊接。 2017/6/23
7
6.1第6 焊接过程控制特点 章 焊接过程控制
3.控制方式的特点
出于电弧焊过程中干扰因素多和被控制量的检测又较困 难(检测性不好)。迄今为止，电弧焊工艺所采用的自动控制 方式属于完全的反馈系统的例子较少，而多数是属于干扰控 制或前馈控制。一般说来，它多用在反馈系统中，这时的框 图如图6.1所示。
材料成型控制工程基础
2017/6/23 21
第6章 焊接过程控制
（2）焊点质量控制 焊点质量实时控制方法。早期寻找能反映熔核形成的参量作 为质量控制的依据。不断发展，但始终没有一种方法可补偿各 种因素影响，未圆满解决。
材料成型控制工程基础
2017/6/23 22
6.1第6 焊接过程控制特点 章 焊接过程控制
材料成型控制工程基础
2017/6/23 12
6.1第6 焊接过程控制特点 章 焊接过程控制
短路过渡优点：成本低，熔池容量很小不易流失，从而 可以很方便地进行全位置焊接， 短路过渡缺点：飞溅大,成型不佳,熔深不大,堆高很大 。 改善方法： （1）实时控制二氧化碳短路熔滴过渡稳定性技术 （2）一元化控制方式。
点焊影响因素主要来自以下几个方面： （1）焊机通电回路:包括网压波动、焊接回路感抗 及阻抗变化。 （2）焊机加压系统:主要是电极压力波动。 （3）电极材料及形状:包括电极磨损、电极表面玷 污、电极材料与所焊材料不匹配等问题。 （4）工件:包括被焊材料的表面质量、厚度及其它 焊点分流的影响。 （5）冷却条件:包括冷却水冷却状况及电极、工件 的散热等因素。
材料成型控制工程基础
2017/6/23 19
6.1第6 焊接过程控制特点 章 焊接过程控制
6.1.3电阻焊过程控制特点
2. 电阻焊工艺控制特点 控制问题包括焊接过程程序控制及焊点质量控制两部分。
（1）焊接过程控制
完成电阻点焊工作是由设备的程序动作完成的。而程序动
作是由程序控制电路给出的程序动作信号驱动相应的执行机构
材料成型控制工程基础
2017/6/23 4
6.1第6 焊接过程控制特点 章 焊接过程控制
电弧焊的控制对象是电弧本身，但选取什么量作为被控制量？ （1）可作为直接变量的被控制量：焊缝熔深、熔宽、焊缝截 面面积和形状，加强高，焊缝缺陷状态等。 但上述能直接测量的几乎没有。所以只能测量间接变量（ 二次量）。 （2）间接变量：熔池附近温度及温度梯度、熔池及其周围的 凝固部分和工件形状，熔池金属的流动特性，电弧形状、大小 和辉度（辉度(Luminance,L)单位：坎德拉每平方米(cd/㎡)一 光源或一被照面之辉度指其单位表面在某一方向上的光强度密 度，也可说是人眼所感知此光源或被照面之明亮程度。）等。
材料成型控制工程基础
2017/6/23
图6.1 反馈控制系统附加的前馈控制框图
8
6.1第6 焊接过程控制特点 章 焊接过程控制
干扰检测出后容易直接控制的系统如图6.2a所示。 可以利用干扰检测元件和干扰调节元件，在干扰作用达 到控制对象以前，将干扰消除。这种控制方式适合于弧焊中 焊缝变动时使用。对于容易预见的干扰，检测元件也就不必 要了。可用图6.2b的方式使干扰调节元件按照事先编制程序 曲给定值工作，就能对干扰进行补偿。图6.2中的两种方式 都属于干扰控制。
4）微束等离子弧焊接 与普通等离子弧焊接的主要区别是工作时转移弧和非转移 弧同时存在，使小电流的等离子弧十分稳定。目前成为焊接薄 件、微型件的有效方法。 5）脉冲等离子弧焊接 穿孔型、熔入型及微束等离子弧焊接均可以采用脉冲电流 法。基值电流用来维弧，峰值电流用来熔化金属。脉冲频率一 般在15HZ以下。脉冲电流法可以提高焊接过程稳定性、控制全 位置焊接焊缝成形、减小热影响区宽度和焊接变形。 6）变极性等离子弧焊接 变极性等离子弧焊接是为了解决铝及其合金的等离子弧焊 而提出来的焊接方法。其电源的原理与交流方波电源相同。
材料成型控制工程基础
2017/6/23
图6.2 干扰控制系统框图
9
6.1第6 焊接过程控制特点 章 焊接过程控制
6.1.2 电弧焊过程控制特点
1. 钨极氩弧焊控制特点
钨极氩弧焊是以不熔化材料钨作电极、采用惰性气体氩
气为保护气体的一种电弧焊方法。很好的控制热输入，故非 常适合焊接薄板金属和打底焊。适合焊接所有金属，尤其适 合焊接 铝、镁、钛等金属及其合金，焊缝质量高，但焊接 速度较低。
材料成型控制工程基础
2017/6/23 23
6.1第6 焊接过程控制特点 章 焊接过程控制
6.1.4其它熔焊工艺控制特点
1.电子束焊接特点 电子束焊接具有焊接质量 好、焊缝深宽比大、焊接 速度高等优点。 但是，电子束焊接设备具 有成本高、接头准备和加 工要求精确、工件受真空 室尺寸限制等缺点。
第6章 焊接过程控制
曹伟锋 2017年3月
材料成型控制工程基础
第6章 焊接过程控制
主要内容
6.1焊接过程控制特点 6.2焊接质量自动控制必要性 6.3焊接过程传感与控制
6.4焊接过程智能控制
材料成型控制工程基础
2017/6/23 2
6.1第6 焊接过程控制特点 章 焊接过程控制
6.1.1 焊接过程控制一般特点
材料成型控制工程基础
201பைடு நூலகம்/6/23 10
6.1第6 焊接过程控制特点 章 焊接过程控制
影响TIG焊接质量的因素： （1）弧长变化：对燃弧过程稳定性和焊缝成形有很 大影响。L大，电弧漂移，加热不集中，L太大可能 熄弧；L过小，热量集中，焊缝成形窄而深，易短路 ，熄弧，钨极端部受损，夹钨。弧长控制较容易。 （2）钨极烧损（端部形状） （3）保护气体成分变化 （4）工件表面清洁状态变化等。
间接变量与直接变量的动态特性必须一一对应。
材料成型控制工程基础
2017/6/23 5
6.1第6 焊接过程控制特点 章 焊接过程控制
间接测量的困难：
a、由于电弧光、热、声波、飞溅等干扰，近弧区无法使用 测量技术。 b、电弧焊工件固定，电弧移动，在电弧上检测就要使检测 器与焊炬连接在一起。 c、近缝区金属处于不稳定过程和不平衡状态，准确检测很 困难。 电弧焊时可供操作量：电弧电压、电弧电流、电弧形状 、焊接速度、送丝速度、保护气体流量、焊剂供给量、焊炬 倾角、焊件位置及倾斜度等。
材料成型控制工程基础
2017/6/23 13
6.1第6 焊接过程控制特点 章 焊接过程控制
3. MIG/MAG焊控制特点 MIG焊（熔化极惰性气体保护焊）英文：metal inert-gas welding使用熔化电极，以外加惰性气体（Ar或He）作为电 弧介质，并保护金属熔滴、焊接熔池和焊接区高温金属的电 弧焊方法，称为熔化极惰性气体保护焊，简称MIG焊。 MIG焊广泛应用于有色金属及黑色金属焊接。 MAG(Metal Aative Gas ARE Welding)焊是熔化极活性气 体保护电弧焊的英文简称。它是在氩气中加入少量的氧化性 气体（氧气，二氧化碳或其混合气体）混合而成的一种混合 气体保护焊。我国常用的是80%Ar+20%二氧化碳的混合气 体，由于混合气体中氩气占的比例较大，故常称为富氩混合 气体保护焊。 控制主要方面：熔滴过渡、磁偏吹等。
材料成型控制工程基础
2017/6/23 11
6.1第6 焊接过程控制特点 章 焊接过程控制
2. 二氧化碳气体保护焊控制特点 二氧化碳焊是以熔化材料作电极、采用二氧化碳或二氧 化碳和氧气为保护气体的一种电弧焊方法。电弧穿透力强， 焊丝熔化率高，抗锈能力强，不可能实现射流过渡，通常采 用短路过渡方式。 短路过渡：采用较小电流和低电压焊接时，熔滴在未脱 离焊丝端头前就与熔池直接接触，电弧瞬时熄灭短路，熔滴 在短路电流产生的电磁收缩力及液体金属的表面张力作用下 过渡到熔池中 。 短路过渡属于自由过渡的一种，熔滴经电 弧空间自由飞行，焊丝端头和熔池之间不发生直接接触。例 如，熔化极气体保护焊时，焊丝短路并重复引燃电弧，这就 属于短路过渡，短路过渡主要表现在二氧化碳气体保护焊中 ，其中在铝合金MIG焊氩射流过渡中也含有短路过渡成分。
完成的。电阻点焊中的程序控制电路是典型的数字式程序控制 电路。本文是以CMOS集成电路器件为例介绍。
材料成型控制工程基础
2017/6/23 20
6.1第6 焊接过程控制特点 章 焊接过程控制
•
• • • 点焊机的主要程序动作 完成一个焊点的焊接过程，主要包括： 加压：焊机电极（一般上电极）压下的程序动作，工件被压 在上下电极之间。 焊接：焊接通电的程序，即向工件通电，使工件在焊点处产 生电阻热并形成熔核。 维持：断电后工件继续保持电极的压力，即对工件焊点熔核 进行加压。 休止：上电极抬起，操作人员将工件向下一焊点位置移动。
焊接过程控制与其他加工过程有着不同的特征。一般控制
系统中，首先需选择恰当的被控制量，其次确定合理的检测元 件和手段，再次需确定控制元件和操作量。
材料成型控制工程基础
2017/6/23 3
第6章 焊接过程控制
1.被控制量选择的特点
（1）由于电弧发出的光、热、声波、飞溅等的干扰，在其 它领域可使用的测量技术在近弧区无法使用。另外，埋弧 焊时因为熔渣的存在也妨碍了有效的测量。 （2）电弧焊多半是工件固定电弧移动，要在有电弧的一面 检测，必须使检测器与焊炬连接在一起同时移动。这样就 必须使用能沿焊缝移动的长探测头，这是相当麻烦的。另 外，使用垫板也会使焊缝背面的检测性能变坏。 （3）因为近缝区金属处于不稳定的过程与不平衡状态，所 以对它的检测要测得很准确也是困难的。因此，在考虑电 弧焊的自动控制时，就产生了被控制量检测的困难问题。
