不锈钢紧固件进行应变硬化的原因
钢的应变硬化模量
钢的应变硬化模量

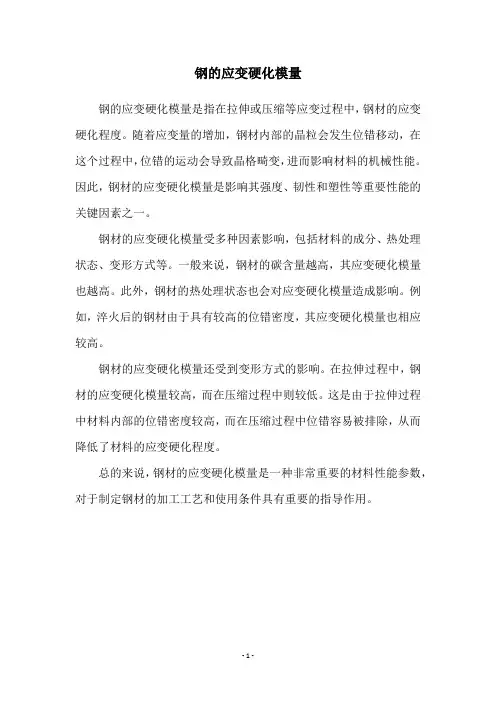

钢的应变硬化模量是指在拉伸或压缩等应变过程中，钢材的应变硬化程度。
随着应变量的增加，钢材内部的晶粒会发生位错移动，在这个过程中，位错的运动会导致晶格畸变，进而影响材料的机械性能。
因此，钢材的应变硬化模量是影响其强度、韧性和塑性等重要性能的关键因素之一。
钢材的应变硬化模量受多种因素影响，包括材料的成分、热处理状态、变形方式等。
一般来说，钢材的碳含量越高，其应变硬化模量也越高。
此外，钢材的热处理状态也会对应变硬化模量造成影响。
例如，淬火后的钢材由于具有较高的位错密度，其应变硬化模量也相应较高。
钢材的应变硬化模量还受到变形方式的影响。
在拉伸过程中，钢材的应变硬化模量较高，而在压缩过程中则较低。
这是由于拉伸过程中材料内部的位错密度较高，而在压缩过程中位错容易被排除，从而降低了材料的应变硬化程度。
总的来说，钢材的应变硬化模量是一种非常重要的材料性能参数，对于制定钢材的加工工艺和使用条件具有重要的指导作用。
- 1 -。

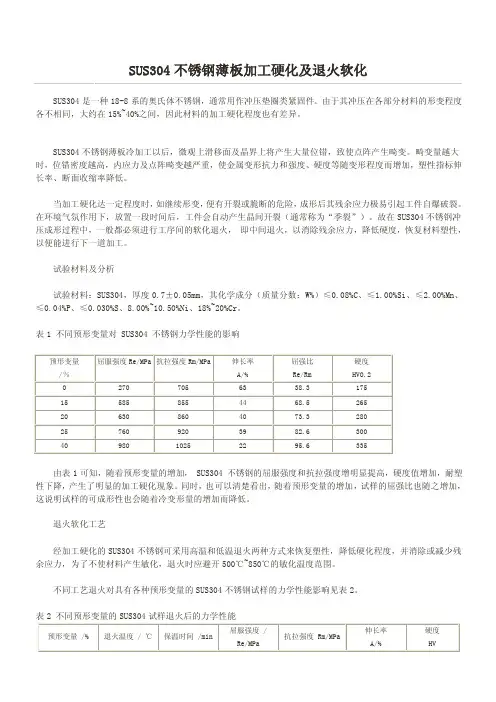

SUS304加工硬化及退火软化
SUS304不锈钢薄板加工硬化及退火软化SUS304是一种18-8系的奥氏体不锈钢，通常用作冲压垫圈类紧固件。
由于其冲压在各部分材料的形变程度各不相同，大约在15%~40%之间，因此材料的加工硬化程度也有差异。
SUS304不锈钢薄板冷加工以后，微观上滑移面及晶界上将产生大量位错，致使点阵产生畸变。
畸变量越大时，位错密度越高，内应力及点阵畸变越严重，使金属变形抗力和强度、硬度等随变形程度而增加，塑性指标伸长率、断面收缩率降低。
当加工硬化达一定程度时，如继续形变，便有开裂或脆断的危险，成形后其残余应力极易引起工件自爆破裂。
在环境气氛作用下，放置一段时间后，工件会自动产生晶间开裂（通常称为“季裂”）。
故在SUS304不锈钢冲压成形过程中，一般都必须进行工序间的软化退火，即中间退火，以消除残余应力，降低硬度，恢复材料塑性，以便能进行下一道加工。
试验材料及分析试验材料：SUS304，厚度0.7±0.05mm，其化学成分（质量分数：W%）≤0.08%C、≤1.00%Si、≤2.00%Mn、≤0.04%P、≤0.030%S、8.00%~10.50%Ni、18%~20%Cr。
表1 不同预形变量对 SUS304 不锈钢力学性能的影响预形变量/％屈服强度Re/MPa 抗拉强度Rm/MPa 伸长率A/%屈强比Re/Rm硬度HVO.20 270 705 63 38.3 17515 585 855 44 68.5 26520 630 860 40 73.3 28025 760 920 39 82.6 30040 980 1025 22 95.6 335由表1可知，随着预形变量的增加， SUS304 不锈钢的屈服强度和抗拉强度增明显提高，硬度值增加，耐塑性下降，产生了明显的加工硬化现象。
同时，也可以清楚看出，随着预形变量的增加，试样的屈强比也随之增加，这说明试样的可成形性也会随着冷变形量的增加而降低。
退火软化工艺经加工硬化的SUS304不锈钢可采用高温和低温退火两种方式来恢复塑性，降低硬化程度，并消除或减少残余应力，为了不使材料产生敏化，退火时应避开500℃~850℃的敏化温度范围。
高温高压下金属材料的应变硬化行为
高温高压下金属材料的应变硬化行为引言：金属材料的应变硬化行为是研究金属材料力学性能中的重要问题之一。
在高温高压条件下，金属材料的应变硬化行为更具挑战性和复杂性。
本文将探讨高温高压环境下金属材料的应变硬化行为，以及影响其应变硬化行为的因素。
一、高温环境对金属材料的应变硬化行为的影响在高温环境下，金属材料的晶格结构存在一定的热膨胀行为，使得晶体内部的位错运动受到限制，从而导致材料的应变硬化行为增强。
热膨胀还会引起晶粒的增长和晶界的运动，进一步影响材料的力学性能。
同时，高温下的金属材料容易发生晶粒长大和再结晶现象，这也会对应变硬化行为产生影响。
晶粒长大会导致晶界能量增加，从而提高材料的强度和硬度；而再结晶会消除原有的位错，使材料重新恢复到初始状态。
二、高压环境对金属材料的应变硬化行为的影响在高压环境下，金属材料的晶体结构会发生变化，从而影响材料的应变硬化行为。
高压下晶体变得更加紧密，位错的运动受到限制，导致材料的塑性变形能力下降。
另外，高压环境下会增加金属材料的断裂韧性，这与应变硬化行为存在一定的相互关系。
高压可以抑制材料中位错堆积的产生和发展，从而降低位错密度，提高材料的韧性。
三、因素对高温高压下金属材料应变硬化行为的影响除了高温和高压环境对金属材料的应变硬化行为产生影响外，其他因素也会对其产生一定的影响。
首先，材料的合金元素对应变硬化有着重要的影响。
合金元素的加入可以改变材料的晶格结构和位错运动方式，从而影响其应变硬化行为。
例如，添加强化相的合金元素可以增加位错的阻碍效应，使材料的应变硬化行为增强。
其次，材料的晶界结构和界面相互作用也会影响应变硬化行为。
晶界是位错的存储和运动场所，晶界能量的变化会对应变硬化行为产生重要影响。
而界面相互作用则会改变位错的能量和动力学行为，影响材料的应变硬化。
最后，外界应变速率和加载方向也是影响材料应变硬化行为的重要因素。
较高的应变速率和不同方向的加载会导致位错密度的增加和聚集，进而影响材料的应变硬化行为。
冷轧301L奥氏体不锈钢的变形和应变硬化行为
2013/2014年度第一学期文献检索及计算机在材料科学中的应用（期末大作业）姓名：刘阳学号：10430117专业：金属材料工程文献出处：金属学报, 2008, 44,775-7802013年12月14日1冷轧301L奥氏体不锈钢的变形和应变硬化行为刘伟李强焦德志(北京交通大学机械与电子控制工程学院，北京100044)郑毅李国平(钢铁研究总院，北京100044) (山西太钢不锈钢股份有限公司，太原030000)摘要研究了SUS301L和CN301L奥氏体不锈钢HT(high tensile，4/4H)和DLT(deadline tensile，1/4H)两个硬化等级冷轧板材的变形和应变硬化行为及其应变诱发á马氏体转变．所有30lL 冷轧板拉伸试样近断口处都发生了85％以上的马氏体相变，轧制变形量增加，室温拉伸应变诱发马氏体转变开始的应变减小，但未增加马氏体转变饱和值．CN301L中C和N的含量高于相同硬化等级的SUS301L，导致它们变形和硬化行为不同．C和N的含量较高，对ϒ相和á相的固溶强化效果增强，冷轧奥氏体不锈钢无需发生大量马氏体转变就能达到要求的高屈服强度，保证冷轧板材具有较好的塑性和一定的成型能力；此外，形成的应变诱发马氏体中，C和N的固溶度大，硬化效果增强，流变应力上升快，抗拉强度高；C和N含量较高，还增加奥氏体的稳定性，将拉伸过程中应变诱发马氏体转变推迟到较高应变发生，延长应变硬化行为的第二阶段，增强相变增塑效应．关键词30lL冷轧板，C，N，应变硬化，马氏体转变，相变增塑DEFORMATION AND STRAIN HARDENING BEHA VIORS OF AUSTENITIC COLDROLLED 301L STAINLESS STEELSLIU，Wei, LI，Qiang, JIAO，De-zhi(School of Mechanical, Electronic and Control Engineering，Beijing Jiaotong University, Beijing100044)ZHENG，Yi(China Iron＆Steel research Institute Group，Beijing 100044)LI，Guo-ping(ShanXiTaigang Stainless Steel Co．Ltd，Taiyuan 030000) Correspondent: LIU Wei, associate professor, Tel (010)51683938, E-mail: weiliu@ Manuscript received 2007-10-15，in revised form 2008-01-08*收到初稿日期：2007-10-15，收到修改日期：2008-01-08作者简介：刘伟，女，1963年生，副教授Abstract: Deformations and strain-hardening behaviors as well as strain induced martensite transformation were investigated for two commercial c01d rolled stainless steels，SUS301L and CN301L,in both HT(high tensile,4/4H)and DLT(deadline tensile,1/4H)work hardening grade conditions．The amount of marteIl8ite induced by strain to failure at room temperature can reach over 85％(volume fraction near fracture surface for the tested steels. The higher the cold rolled strain，the smaller the strain needed by martensite transformation onset，but it didn’t increase the saturated amount of martensite．Different carbon and nitrogen contents lead to different deformations and strain-hardeningbehaviors in the same cold rolled hardened grade 301Ls．Higher carbon and nitrogen contents made cold rolled steels obtaining the required high yield strength but less á-martensite，and inhere better plasticity and pla8tic processing capability．Cold rolled 301L also got higher strain—hardening rate and flow stress due to á-martensite with more carbon and nitrogen．á-martensite transformation was deferred to higher tensile 8train because of more carbon and nitrogen in austenite，which enhanced the transformation induced plasticity of 301L cold rolled steels．Keywords:301L cold rolled steel，carbon and nitrogen，strain hardening，martensite transformation，transformation induced plasticity.奥氏体不锈钢代表着一个庞大的合金系和应用领域，它不但耐腐蚀、抗氧化，还具有很高的加工硬化率和相变增塑(TRIP：transformation induced plasticity)效应，是兼具多种性能优势的合金．对低层错能非稳态奥氏体不锈钢变形行为的研究至今仍然非常活跃，主要是因为变形过程中应力一应变行为的不确定性，有很多因素，诸如成分、温度、预应变或应变路径，晶粒尺寸、应变速率等均可以改变变形过程中马氏体的转变速率和转变量，从而改变应力一应变行为[1-3]，这方面的研究具有很重要的理论和应用价值．奥氏体的稳定性和变形过程中的马氏体转变动力学是决定奥氏体不锈钢变形行为的两个最重要的因素．301L奥氏体不锈钢冷轧系列板被广泛用于制造各种轻量车体，目前，我国的车辆专用冷轧奥氏体不锈钢板已经研制成功，并已投入使用，但相关的奥氏体不锈钢冷轧板材技术标准还处在创立阶段．本文研究了SUS301L-HT和SUS301L-DIT (HT-high tensile，4/4H；DIT-deadline tensile，1/4H[4])两种强度等级的日本进口冷轧奥氏体不锈钢板和相同强度等级的国产301L冷轧板的变形和应变硬化行为及其应变诱发马氏体转变，为国产奥氏体不锈钢冷轧板材的生产、加工和相关技术标准的制定提供参考．1实验材料及方法实验用SUS301L-HT和SUS301L-DLT冷轧板以及我国太钢不锈钢有限公司生产的相同强度等级的国产奥氏体不锈钢冷轧板(对应强度等级的试样编号分别为CN301L-HT和CN301L-DLT)的化学成分见表1．根据Eichelman和Hull[5]的蝇，Angel[6]以及Nohara等[7]的M D30计算公式得出M S和M D30温度列于表2，M D30是发生30％塑性应变量导致50％(体积分数)马氏体(á相)转变的温度．根据Schramm和Reed[8]给出的层错能公式计算得出四种实验不锈钢板材在室温的层错能ƳSF也列于表2，四种实验板材的层错能很接近．Angel[6]和Nohara等人[7]两种计算方法得到的M D30温度不同，但四种实验板材M D30温度的相对排列顺序相同，两种SUS301L奥氏体的相对稳定性低于两种CN301L．表1实验板材的化学成分Table 1Chemical compositions of the tested steels(mass fraction，％)SteelSUS301L-HT CN301L-HT SUS301L-DLT CN301L-DLTC0.0180.0240.0180.028Si0.470.370.530.41Mn1.241.261.681.12P0.0270.0260.0310.031S0.0020.0020.0020.005Ni7.507.177.227.53Cr17.7517.3117.0917.71N0.100.140.120.11表2实验板材的M S、M D30和层错能ƳSFTable 2M S、M D30 and stacking fault energy, ƳSF of the tested steels Item M S，℃M D30，℃M D30，℃[7]ƳSF，mJ•m-2[8] SUS301L-DLT -134 28 25 9CN301L-DLT -172 22 13 10SUS301L-HT -143 33 25 10CN301L-HT -173 20 18 8按GB/T 228—2002将钢板用线切割制成板材拉伸试样，拉伸实验在MTS 材料实验机上进行，拉伸速度为2 mm/min(平均应变速率1.2×10-4 s-1)，拉伸方向平行板材轧制方向，用X射线衍射仪(CoKα)和磁饱和仪进行物相定量分析．图1是实验板材垂直轧制方向平面的XRD谱．SUS301L-HT板材比CN301L-HT板材中的á相多，用磁饱和仪测得SUS301L-HT中的á相为13％，CN301L-HT板材用磁饱和仪未能测到á相，说明其中的á相很少．CN301-DLT和SUS301L-DLT 板材的XRD谱相同，均为单相奥氏体．á相在剪切带交点形成[4]，见图2a所示，所有板材的XRD谱中未检测到ε相，但在CN301L-HT板材的组织观察中见到少量ε相，见图2b所示．2实验结果与分析2．1 冷轧奥氏体不锈钢的变形行为图3是SUS301L-HT和CN301L-HT板的单轴拉伸真应力-真应变和应变硬化率-真应变曲线，图3a中的单个测试点为断裂点的真应力σf和真应变εfσf=P f/A fεf=In(A o/A f)其中，P f为断裂载荷；Αf为断口截面积；A o为原始截面积．尽管图3中两种冷轧奥氏体不锈钢板的屈服强度相同，但变形行为却完全不同．CN301L-HT板有明显的应变时效行为，拉伸曲线有类似屈服的应力平台，但fcc合金并不像bcc合金有屈服现象，这是由于CN301L-HT板中含有较多的C、N元素，轧制后这些元素在位错附近偏聚，使位错重新开动难度增加，而位错一旦开动，滑移阻力减小、应力降低。
金属材料应变硬化的概念和实际意义
金属材料应变硬化的概念和实际意义1. 应变硬化是什么？哎，金属材料这个东西，大家都知道，平时我们用得着，家具、汽车、飞机，哪儿都有它的身影。
但是你知道吗，金属在受到外力的时候，会发生一些神奇的变化，叫做“应变硬化”。
那么，这到底是啥意思呢？简单来说，应变硬化就是金属在被拉伸或压缩的过程中，变得越来越坚硬。
就像我们人类锻炼身体一样，经过一段时间的折腾，肌肉变得结实，金属也是这么个道理。
它在变形后，内部的结构发生了变化，变得不那么容易再变形了，嘿，简直就像给金属打了一针强心剂，越折腾越有劲儿。
1.1. 应变硬化的原理说到原理，就得讲讲金属里面那些神秘的小家伙们——原子。
金属的原子通常是有序排列的，但一旦受到外力，原子就会开始移动。
这时候，金属的晶格结构就像是在开派对，原子们嬉闹着，碰撞、重排，结果就是金属变得更加坚固，没那么容易被改变形状了。
这种现象其实就像是我们在考场上紧张的时候，脑子里的知识也会瞬间变得清晰，考试就更容易过了！所以啊，金属也是有它的小聪明。
1.2. 应变硬化的表现再来说说，应变硬化到底有什么表现。
简单来说，当你拉扯一根金属丝，最开始的时候它会轻松变长，但一旦你使劲再拉，它就会变得越来越难拉，甚至可能断掉。
就像你拉着一个小朋友玩皮筋，开始的时候他很轻松，但越拉越紧，最后他就不想玩了，直接“放弃”了。
这样一来，金属材料在使用中，就能抵抗外界的冲击和压力，更加耐用，这就是应变硬化带来的好处。
2. 应变硬化的实际意义好啦，了解了应变硬化的概念，接下来我们聊聊它的实际意义。
哇，这可是大事儿，咱们得认真对待哦！2.1. 提高材料强度首先，应变硬化能大幅度提高金属材料的强度。
想象一下，咱们的建筑、桥梁，如果使用了经过应变硬化的金属，岂不是稳如泰山？这可不是小打小闹，而是关乎人们生命安全的大事情。
比如说，咱们的摩天大楼，想要高高在上，不摇晃，离不开这种硬化的金属材料。
说实话，真是让人感到踏实！2.2. 延长使用寿命再者，使用应变硬化的材料还能延长其使用寿命。
应变强化用奥氏体不锈钢力学性能影响因素
关键 词 ： 氏体 不锈钢 ； 变 强化 ； 奥 应 力学性 能 ； 学成 分 ； 变速 率 化 应 中 图分类 号 ： ＴＨ１ ０ １ ４ ． 文献标 识 码 ： Ａ 文 章编 号 ：０ ９３ ４ （ ０ １ ０ －５ ２０ １ ０ －４ ３ ２ １ ） ５０ １ －８
Ｉｆｕ ｃ ａ ｔ ｒ ｆｍｅｃ ａ ｉ ａｌ ｏｐ ｔ ｏ ｔａｉ ｎ ｌｅｎ ｅ ｆ ｃ ｏ ｓ ｏ ｈ ｎｃ ｐｒ ｅｒｙ ｆ ｒｓ ｒ ｎ
第 １ ２卷 第 ５期 解放 军理 工大 学 学报 （ 自然科 学版 ） Ｖｏ ． ２ ＮＯ ５ １１ ． Ｏｃ ． １ ｔ ２０ １ ２１ ０ １年 １ Ｊｕｎｌ ｆ Ｌ ｎ ｅ ｉ ｆ ｃ ｎｅ ｎ ｅｈｏ ｇ Ｎ ｔ ａ Ｓｉ ｃ Ｅ ｉ ｎ ０月 ｏｒａｏ Ｐ Ａ Ｕ ｉ ｒｔ ｏ Ｓｉ ｃ ａｄＴｃｎｌ ｙ（ ａｕ ｌ ｃ ｎｅ ｄ ｉ ） ｖ ｓｙ ｅ ｏ ｒ ｅ ｔ ｏ
体 稳 定化元 素 的含 量 。应 变强化 奥 氏体 不锈 钢低 温 容 器的设 计制造 应 充分考 虑冷 热轧 制工 艺导 致的 不 同厚
度 板 材 力学性 能差异 。拉 伸应 变速 率越低 ， 强化 压 力下 的形 变量越 大 ， 变速 率对 奥 氏体 不锈 钢 力 学性 能 的 应
影响 随形 变量 的增加 而逐 渐减 弱 。
ｓ ｒ ｇｔ ｅｎ ｎ ｕ ｔ ｉｉ ｔ ｎ ｅｓ ｔ ｅｌ ｔｅｎ ｈ ｉｇ ａ ｓ ｅｎ ｔｃ ｓ ａｉ ｌ ｓ ｓ ｅ
ＺＨＥＮＧ ｉ — ａ ｇ ＬｆＹ — ｉ ｎ Ｘ Ｕ ｎ ， ＭＡ ， Ｍ Ｉ Ｊ ｎ ｙ ｎ ， ａ ｘ ａ ， Ｐｉ ｇ。 Ｌｉ ＡＯ ｎ ｊａ Ｃｕ — ｉ ｎ
（ ． ｎ ｔｔｔ ｆＰ ｏ ｅ ｓＥｑ ｉｍｅ ｔ ｈ ｊａ ｇ Ｕｎｖ ｒｉｙ １ Ｉｓｉｕ ｅｏ ｒ ｃ ｓ ｕｐ ｎ ，Ｚ ｅｉｎ ｉｅ ｓｔ ，Ｈａ ｇ ｈ ｕ ３ ０ ２ ，Ｃｈｎ ； ｎ ｚ ｏ １ ０ ７ ｉａ ２ Ｄｅ ａｔ ｎ ｆＭｅ ｈ ｎｃ ，Ｚｈｊａ ｇ Ｕｎｖ ｒ ｉ ． ｐ ｒｍｅ ｔ ｃ ａ ｉｓ ｏ ｅｉｎ ｉｅｓｔ ｙ，Ｈａ ｇ ｈ ｕ３ ０ ２ ｎ ｚ ｏ １ ０ ７，Ｃｈｎ ） ｉａ
不锈钢紧固件 应变硬化 工艺
不锈钢紧固件应变硬化工艺
不锈钢紧固件的应变硬化工艺主要包括以下几个步骤：
1. 材料选择：选择适用于不锈钢的材料，常见的不锈钢材料有304、316等。
2. 材料预处理：对选定的不锈钢材料进行预处理，包括除油、除氧化皮、清洗等步骤，以保证材料的表面清洁。
3. 加热处理：将不锈钢紧固件加热至一定温度，通常采用固溶处理。
固溶处理的目的是使材料的晶粒与溶质原子均匀分布，并去除材料内的过饱和溶质。
4. 冷却处理：将加热的不锈钢紧固件迅速冷却，以形成高强度的固溶体溶质。
5. 进一步处理：经过冷却处理的不锈钢紧固件可以进行进一步的工艺处理，如时效处理，以调整材料的硬度和强度。
6. 表面处理：经过上述工艺处理的不锈钢紧固件可以进行表面处理，如酸洗、电镀等，以提高紧固件的耐腐蚀性能。
总的来说，不锈钢紧固件的应变硬化工艺主要是通过加热处理和冷却处理来改变材料的晶体结构和溶质分布，从而提高紧固件的强度和硬度。
不同的不锈钢材料和紧固件类型可能会有细微差别，具体的工艺参数和处理方法需要根据实际情况进行确定。
不锈钢断裂应变
不锈钢断裂应变引言：不锈钢是一种常用的金属材料，具有耐腐蚀、高强度和耐高温等优点，广泛应用于机械制造、建筑和化工等领域。
然而，不锈钢在使用过程中也存在断裂的问题，其中一个重要的影响因素就是应变。
本文将探讨不锈钢断裂与应变之间的关系，并提出一些预防断裂的方法。
一、应变的定义与分类应变是指物体在受到外力作用下发生形变的程度。
在工程领域中，应变可分为线性应变和剪切应变两种形式。
线性应变是指物体在受到拉伸或压缩力作用下发生的形变，剪切应变是指物体在受到剪切力作用下发生的形变。
不锈钢断裂应变主要指的是线性应变。
二、不锈钢断裂应变的原因1. 强度不足：不锈钢的强度是其抵抗断裂的重要因素之一。
如果不锈钢的强度不足以承受外力的作用，就容易发生断裂。
2. 应力集中：当外力作用于不锈钢表面时，如果应力集中在某个局部区域，就会导致该区域的应变过大，从而引发断裂。
3. 温度变化：不锈钢在温度变化的环境中会发生热胀冷缩，导致应变产生，如果温度变化过大，就容易引发断裂。
4. 加工缺陷：不锈钢在加工过程中可能会出现一些缺陷，如内部组织不均匀、晶界偏差等，这些缺陷会导致应变集中，从而加速断裂的发生。
三、预防不锈钢断裂的方法1. 选择合适的材料：根据使用环境和要求，选择适合的不锈钢材料，确保其强度和耐腐蚀性能满足需求。
2. 控制应力集中：在设计和制造过程中，合理分布应力，避免应力集中在某个局部区域。
可以采用圆角设计、增加过渡区域等方法来缓解应力集中。
3. 控制温度变化：在使用过程中，尽量避免不锈钢发生大幅度的温度变化，特别是在高温和低温环境中，应采取保温和降温措施，以减小温度变化引起的应变。
4. 加工控制：在不锈钢的制造过程中，要控制好加工工艺和参数，避免出现缺陷。
可以通过控制加工温度、采用合适的工艺方法等来改善材料的内部组织。
5. 定期检测与维护：对不锈钢结构进行定期检测，发现问题及时修复，避免潜在的断裂风险。
结论：不锈钢断裂应变是影响不锈钢使用寿命的重要因素之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、不锈钢紧固件的应变硬化现象
不锈钢紧固件是一种应用广泛的机械零件，其具有耐腐蚀、抗氧化等
特性，因此在各种领域得到了广泛的应用。
然而，不锈钢紧固件在使
用时会出现应变硬化的现象，这一现象对其使用性能产生了一定的影响。
有必要对不锈钢紧固件进行应变硬化的原因进行深入的研究和探讨。
二、应变硬化的基本原理
应变硬化是指金属材料在受到应变（例如拉伸、压缩等）作用后，其
晶粒受到变形，导致晶格的错位增多，从而形成位错。
这些位错互相
阻碍，使得材料的形变停止，从而引起材料的硬度和强度增加的现象。
在不锈钢紧固件中，应变硬化是导致其材料强度和硬度提高的根本原因。
三、应变硬化的原因
1.材料结构：不锈钢紧固件通常采用奥氏体、铁素体和马氏体等不同的金属结构，这些不同的结构对应变硬化产生了不同的影响。
奥氏体具
有高的延展性，因此在受到应变作用后，容易发生位错的产生和堆积，导致应变硬化现象的出现。
而马氏体则具有较高的强度和硬度，在应
变作用后也容易产生应变硬化现象。
不同的金属结构是导致不锈钢紧
固件应变硬化的重要原因之一。
2.应力状况：在不锈钢紧固件使用过程中，受到的力的大小和方向对其
应变硬化起着重要的影响。
一般情况下，应变硬化主要发生在拉伸力作用下，而在压缩力作用下，应变硬化的程度较小。
在复杂的力的作用下，不锈钢紧固件的应变硬化现象也会更加显著。
3.工艺条件：不锈钢紧固件的制造和加工过程中也会对其应变硬化产生影响。
在锻造、冷加工、热处理等过程中，金属晶粒受到应变作用，从而产生位错，导致应变硬化的发生。
四、应变硬化的影响
1.影响材料的延展性：应变硬化会使得不锈钢紧固件的延展性降低，从而在使用过程中容易发生断裂和损坏。
2.影响材料的加工性：应变硬化会使得不锈钢紧固件的加工性变差，增加了制造和加工的难度。
3.提高了材料的硬度和强度：虽然应变硬化会影响不锈钢紧固件的延展性和加工性，但同时也提高了材料的硬度和强度，使得其在某些领域具有更好的耐磨耐腐蚀性能。
五、应变硬化的控制方法
1.热处理：通过对不锈钢紧固件进行热处理，在一定温度下将其结构调整至等轴化的方式，可以有效地降低应变硬化现象的发生。
2.应力释放：在不锈钢紧固件的使用过程中，合理地设计和安排应力状态，及时进行应力的释放，可以减轻应变硬化的发生。
3.合理的制造工艺：在不锈钢紧固件的制造和加工过程中，采用合理的工艺条件，避免或减轻金属晶粒受到过大的应变作用，可以有效地控制应变硬化的发生。
六、结语
不锈钢紧固件的应变硬化是其材料特性所决定的现象，对其影响和控制都具有重要的意义。
通过对其原因和影响进行深入的研究和探讨，可以为不锈钢紧固件的生产和应用提供一定的指导和帮助。
相信随着科学技术的不断发展，对于不锈钢紧固件应变硬化的控制方法也将更加完善和先进。
不锈钢紧固件作为重要的机械零部件，在航空航天、汽车制造、建筑工程等领域都有着广泛的应用。
随着现代工业的发展和对产品性能要求的不断提高，不锈钢紧固件的质量和性能也愈发受到关注。
对不锈钢紧固件的应变硬化问题进行深入的研究和探讨，对于提高其质量和性能具有重要意义。
在实际的生产和应用过程中，不锈钢紧固件的应变硬化现象受到多种因素的影响。
其中，材料的结构是影响不锈钢紧固件应变硬化的重要因素之一。
不同类型的不锈钢材料，如奥氏体、铁素体、马氏体等，其晶体结构和性能差异巨大。
奥氏体不锈钢具有良好的延展性和抗腐蚀性，但在受力后容易发生位错和应变硬化；而铁素体和马氏体不锈
钢则具有较高的强度和硬度，但相对脆而缺乏延展性。
在实际应用中，根据不同的工程需求和环境要求，选择合适的不锈钢材料对于减轻应
变硬化现象具有重要意义。
除了材料结构外，应力状况也是影响不锈钢紧固件应变硬化的关键因素。
在实际工程中，不锈钢紧固件通常承受各种复杂的应力状态，如
拉伸、压缩、扭转等。
其中，在拉伸力作用下，由于金属晶粒受到拉
伸变形，位错和应变硬化现象更加显著，这对于不锈钢紧固件的使用
性能和安全性都提出了新的挑战。
在设计和使用不锈钢紧固件时，合
理的应力状态设计和分析对于减轻其应变硬化现象至关重要。
在不锈钢紧固件的制造和加工过程中，合理的工艺条件也对其应变硬
化产生重要影响。
在锻造、冷加工、热处理等工艺过程中，金属晶粒
受到应变作用，从而产生位错和堆积，进而形成应变硬化现象。
通过
优化制造和加工工艺，例如采用合适的变形温度和速率、选择适当的
退火工艺参数等手段，可以有效减轻不锈钢紧固件的应变硬化现象，
提高其性能和可靠性。
对于应变硬化现象的影响，不锈钢紧固件的材料性能和工程性能也都
受到相应的影响。
应变硬化会降低材料的延展性，使得不锈钢紧固件
在受力时更容易发生断裂和损坏。
另由于应变硬化使得材料的硬度、
强度提高，在一定程度上也会提高不锈钢紧固件的耐磨耐腐蚀性能。
对于不同工程应用需求，需要综合考虑应变硬化的影响，合理选择不
锈钢材料和工艺，以实现最佳的性能和可靠性。
针对不锈钢紧固件的应变硬化问题，工程技术人员和研究人员们也提
出了多种有效的控制方法。
在产品设计阶段，可以通过优化结构设计、合理安排应力状态，减轻不锈钢紧固件的应变硬化现象。
在制造和加
工过程中，通过精密控制变形工艺参数、合理应用热处理工艺等手段，也可以有效地减轻应变硬化，并提高不锈钢紧固件的性能。
在实际工程应用中，科研人员也致力于开发新的解决方案。
通过引入
新型材料、探索新的加工工艺，以及结合现代材料表面工程技术，使
得不锈钢紧固件在应变硬化问题上取得新的突破。
通过应用表面化学
处理、表面疲劳处理、纳米技术等手段，可以有效改善不锈钢紧固件
的表面性能，减轻应变硬化现象，提高其使用寿命和可靠性。
不锈钢紧固件的应变硬化问题是一个涉及材料科学、力学、工程设计、制造工艺等多个领域的复杂问题。
解决这一问题需要多方面的综合研
究和探讨，在材料选择、应力分析、工艺优化等方面寻求全方位的解
决方案。
只有这样，才能更好地提高不锈钢紧固件的质量和性能，满
足现代工程应用的要求。
随着科学技术的不断发展，相信在不久的将来，对于不锈钢紧固件应变硬化问题的控制方法将更加完善和先进。
