工艺管道安装工程质量控制要点
管道施工质量控制要点
管道施工质量控制要点1.施工资质要求：确保施工单位具备相关的资质，拥有经验丰富的技术人员和合格的施工队伍。
2.施工设计：按照设计要求进行施工，确保施工过程符合设计要求、技术规范和标准。
3.材料选择：选择合适的管材和管件，要求材质符合设计要求，且质量可靠。
对材料进行检验，确保通过质量检测。
4.施工现场管理：建立完善的工地管理制度，包括管理人员、质量检验员等人员的岗位职责，提供足够的驻场监理人员。
5.机具设备要求：确保施工机具设备的正常运行，进行定期的维护保养和检查，保证施工工艺和作业流程的顺利进行。
6.力学性能检测：对进行焊接施工的管道，要进行相关的力学性能检测，包括焊口强度、承压能力等。
7.焊接质量控制：焊缝要求符合技术规范和标准，且焊接工艺符合设计要求。
进行焊接前的材料清理，焊接后进行焊口检验，进行无损检测等。
8.防腐与绝热层施工：对需要防腐和绝热的管道，要按照标准进行防腐和绝热层施工，确保施工质量。
9.预埋件安装：如果存在预埋件，则要按照相关要求进行预埋件的安装，包括位置、高度、固定方式等。
10.管道弯头制作和安装：弯头的制作要符合相关标准，弯头的安装要确保符合设计要求和施工规范。
11.管道支吊架安装：管道支吊架的安装要符合设计要求，为管道提供足够的支撑和固定。
12.形式验收和隐蔽工程验收：进行形式验收，包括管道的试验和测量，对于隐蔽工程要进行隐蔽工程验收，确保施工质量。
总之，管道施工质量控制要点包括施工资质要求、施工设计、材料选择、施工现场管理、机具设备要求、力学性能检测、焊接质量控制、防腐与绝热层施工、预埋件安装、管道弯头制作和安装、管道支吊架安装，以及形式验收和隐蔽工程验收等。
通过严格的施工质量控制，能够确保管道施工质量，减少施工过程中的问题和隐患，提高管道的安全性和可靠性。
工艺管道安装质量控制重点
汇报人： 202X-12-27
目 录
• 工艺管道安装前的质量控制 • 工艺管道安装过程中的质量控制 • 工艺管道安装完成后的质量控制 • 质量保证与质量控制体系 • 常见问题与解决方案
01
工艺管道安装前的质量控制
施工图纸的审查
总结词
施工图纸是工艺管道安装的指导性文件 ，其准确性和完整性对安装质量至关重 要。
热处理过程监控
对热处理过程进行全程监控，确保热处理质量符合要求，及时发 现并处理热处理缺陷。
无损检测的质量控制
无损检测方法选择
01
根据管道的规格、材质和焊接工艺，选择合适的无损检测方法
。
无损检测人员资质
02
确保无损检测人员具备相应的资质和资格，能够准确地进行检
测和判定。
无损检测过程监控
03
对无损检测过程进行全程监控，确保检测结果准确可靠，及时
在施工前，应编制详细的施工方案，包括施工流程、技术要求、安全措施等。 方案编制完成后，应组织专家进行审查，确保方案的科学性和可行性。同时， 应确保施工方案符合相关法规和标准的要求。
施工队伍与人员的资质与资格审查
总结词
施工队伍和人员的专业素质和技能ቤተ መጻሕፍቲ ባይዱ平是保证工艺管道安装质量的关键因素。
详细描述
在施工前，应对施工队伍和人员进行严格的资质和资格审查，确保他们具备相应的专业资质和技能水平。同时， 应对施工人员进行安全培训和技术交底，确保他们了解工程要求和安全操作规程。对于特种作业人员，应确保他 们持有有效的特种作业证书。
发现并处理潜在的缺陷。
03
工艺管道安装完成后的质量控制
压力试验的质量控制
压力试验的准备
管道工程质量控制要点
管道工程质量控制要点管道工程在现代社会的基础设施建设中扮演着至关重要的角色，无论是供水、排水、燃气输送还是工业管道系统，其质量的优劣直接关系到人们的生活质量、生产安全以及环境的保护。
因此，严格把控管道工程的质量是至关重要的。
下面我们将详细探讨管道工程质量控制的要点。
一、施工前的准备工作在管道工程施工前，充分的准备工作是确保工程质量的基础。
首先，设计方案的合理性是关键。
设计人员需要对工程的需求、现场环境、使用条件等进行全面的考虑和分析，确保管道的布局、管径、材质等选择符合实际要求。
同时，设计方案应经过严格的审核和论证，以避免出现设计缺陷。
其次，对施工材料的选择和检验要严格把关。
管道材料的质量直接影响到管道的使用寿命和安全性。
应选择具有良好信誉和质量保证的供应商，对管材、管件、阀门等进行严格的质量检验，包括外观检查、尺寸测量、性能测试等，确保材料符合相关标准和设计要求。
再者，施工队伍的素质和能力也是影响工程质量的重要因素。
施工人员应具备相应的资质和经验，熟悉管道工程的施工工艺和规范要求。
施工前应对施工人员进行技术交底和培训，使其明确施工要点和质量标准。
此外，施工现场的准备工作也不容忽视。
要对施工现场进行清理和平整，确保施工场地具备良好的施工条件。
同时，要做好施工测量和放线工作，为后续的施工提供准确的基准。
二、施工过程中的质量控制施工过程是管道工程质量形成的关键阶段，需要对各个环节进行严格的质量控制。
（一）管沟开挖与支护管沟的开挖应按照设计要求进行，保证管沟的深度、宽度和坡度符合规定。
在开挖过程中，要注意保护地下管线和其他设施，避免造成损坏。
对于地质条件较差的区域，应采取有效的支护措施，防止管沟坍塌。
（二）管道安装管道的安装应严格按照施工工艺和规范要求进行。
在安装前，要对管道进行清理和检查，确保管道内部无杂物和损伤。
管道的连接方式应根据管材的材质和设计要求选择，如焊接、法兰连接、螺纹连接等，连接质量要符合标准。
管道工程质量控制
管道工程质量控制
管道工程质量控制是确保管道系统安全、可靠和高效运行的关键。
以下是一些常见的管道工程质量控制措施：
1. 设计审查：在管道工程设计阶段，对设计文件进行详细审查，确保设计符合相关标准和规范，并满足项目需求。
2. 材料检验：对使用的管道材料进行检验，确保其质量符合设计要求和相关标准。
3. 施工监督：在管道施工过程中，派遣专业人员进行现场监督，确保施工按照设计要求和施工方案进行。
4. 焊接质量控制：对管道焊接过程进行严格控制，包括焊接工艺评定、焊工资格认证、焊接检验等，确保焊接质量符合要求。
5. 压力试验：在管道安装完成后，进行压力试验，以验证管道的密封性能和耐压能力。
6. 防腐处理：对管道进行防腐处理，如涂漆、阴极保护等，以延长管道使用寿命。
7. 竣工验收：在管道工程竣工后，进行全面验收，包括文件审查、现场检查、性能测试等，确保工程质量符合要求。
8. 运维管理：对管道系统进行定期检查、维护和保养，及时发现和处理问题，确保管道系统的正常运行。
通过以上质量控制措施，可以有效提高管道工程的质量，降低事故风险，保障人民生命财产安全。
工艺管道安装质量控制要点
工艺管道安装质量控制要点工艺管道广泛用于石油、化工、长输、冶金、电力、城市燃气和供热等行业,其中大部分属于压力管道。
管道由管道组成件和管道支承件组成。
一、材料检3佥控制要点：1 .质量证明文件的审查：2 .外观检查及材料复验：外观质量应符合下列规定无裂纹、缩孔、夹渣、重皮等缺陷锈蚀、凹陷及其他机械损伤的深度，不得超过产品相应标准允许的壁厚负偏差螺纹、密封面、坡口的加工精度应达到设计要求或制造标准3 .验收合格的原材料，应有标识，并按相应要求分类、分区存放，严禁混淆，妥善保管。
4 .对紧急放行材料和不合格品应按相应管理规定进行处理。
二、管道加工质量技术要点：切割前应对原有标记进行标记移植不锈钢管道、低温管道、有色金属管道不允许使用钢印不锈钢管道、钛管道应使用专用砂轮切割或修磨，不得使用切割碳素钢的砂轮。
2.弯管制作需弯管作业的管子宜采用壁厚为正公差的管子高压管的弯曲半径直大于管子外径的5倍,其他管子宜大于管子外径的3.5倍当有缺陷时可进行修磨，修磨后的弯管壁厚不得小于管子公称壁厚的90%且不小于设计壁厚。
弯管外观不得有裂纹，不允许过烧、分层等缺陷。
设计压力大于IoMPa或输送剧毒流体的弯管，制作弯管前、后的壁厚之差，不得超过制作弯管前管子壁厚的10%;其他弯管不得超过15%且均不小于弯管的设计壁厚。
三、管道安装施工质量技术要点：施工人员按预制管道的系统号和顺序号进行安装。
管道安装前，应核对阀门、补偿器等管道组成件的规格、型号、安装方向，螺栓、螺母材质等。
管子在组合安装前，必须对管子，管件进行清理。
管道组焊时，应充分利用管子的长度，法兰、焊缝及其他连接件的设置应放于便于安装、检修，并不得紧贴墙壁、楼板或管架上。
管道的连接不能强力对口。
穿过楼板、墙壁、基础、铁路、公路的管道，应加装保护套管。
穿过屋面的管道应有防水肩和防水帽。
套管与管道空隙应按要求进行填塞。
管道安装时，应检查法兰密封面及密封垫片，不得有影响密封性能的划痕、斑点等缺陷。

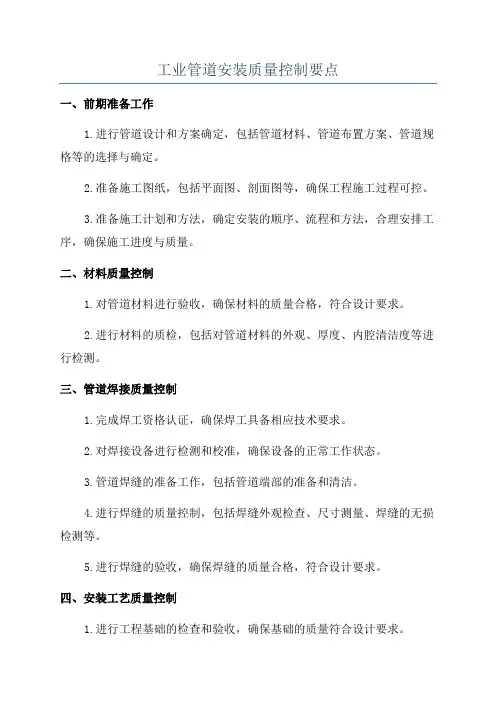

工业管道安装质量控制要点
工业管道安装质量控制要点一、前期准备工作1.进行管道设计和方案确定，包括管道材料、管道布置方案、管道规格等的选择与确定。
2.准备施工图纸，包括平面图、剖面图等，确保工程施工过程可控。
3.准备施工计划和方法，确定安装的顺序、流程和方法，合理安排工序，确保施工进度与质量。
二、材料质量控制1.对管道材料进行验收，确保材料的质量合格，符合设计要求。
2.进行材料的质检，包括对管道材料的外观、厚度、内腔清洁度等进行检测。
三、管道焊接质量控制1.完成焊工资格认证，确保焊工具备相应技术要求。
2.对焊接设备进行检测和校准，确保设备的正常工作状态。
3.管道焊缝的准备工作，包括管道端部的准备和清洁。
4.进行焊缝的质量控制，包括焊缝外观检查、尺寸测量、焊缝的无损检测等。
5.进行焊缝的验收，确保焊缝的质量合格，符合设计要求。
四、安装工艺质量控制1.进行工程基础的检查和验收，确保基础的质量符合设计要求。
2.对管道的布置和对接进行测量，确保管道的布置位置、角度和高度等符合设计要求。
3.进行管道的安装，包括支架的安装、管道的对接与翻管等。
4.进行管道系统的随工记录，记录安装过程中的关键环节和质量控制点。
5.进行管道系统的试验和检测，包括气密试验、水密试验等，确保管道系统的完整性和质量。
五、施工现场质量控制1.安排专人对施工现场进行质量巡查，督促施工人员按照施工图纸和施工方案进行作业。
2.进行施工的环境保护和安全措施，确保施工过程中的环境卫生和施工人员的安全。
3.施工现场的整理和清理，确保施工现场的整洁和安全。
六、验收与记录1.对管道工程进行质量验收，包括对焊缝、尺寸、支架和管道系统的检测和验收。
2.编制工程质量验收报告，记录管道工程的质量验收过程和结果。
3.对工程缺陷和问题进行整理和记录，制定整改措施，并及时整改。
综上所述，工业管道安装质量控制要点包括前期准备工作、材料质量控制、管道焊接质量控制、安装工艺质量控制、施工现场质量控制以及验收与记录。
工艺管道安装质量控制要点
合格焊工登记
合格焊工姓名、编号、合格证项目审查备案
6
安
装
阶
段
配件及阀门检查
R
管件尺寸抽查、焊接管件硬度抽查、阀门强度及上密封口试漏、阀座密封面气密试验等
7
焊工资格认定
H
焊接钢种及焊接项目检查
8
管道加工及预制
W
弯管最小半径、壁厚减薄，管子椭圆变形等
9
管道及管架安装
W
检查自由状况偏差，核对导向固定管托与弹簧支座情况
工艺管道安装质量控制要点序号阶段控制点类别控制内容1准备阶段设计交底r设计要求施工应特别注意的问题材料选用等2施工图会审r对施工图存在的问题和不清楚的表示及施工存在的问题进行讨论3材料检验和验收w有无合格证抽验结果是否条例设计要求4施工方案审查r施工进度安排施工机具施工技术措施质保措施安全措施焊接工艺制定5合格焊工登记合格焊工姓名编号合格证项目审查备案6安装阶段配件及阀门检查r管件尺寸抽查焊接管件硬度抽查阀门强度及上密封口试漏阀座密封面气密试验等7焊工资格认定h焊接钢种及焊接项目检查8管道加工及预制w弯管最小半径壁厚减薄管子椭圆变形等9管道及管架安装w检查自由状况偏差核对导向固定管托与弹簧支座情况10管道焊接w焊接工艺坡口质量管口组对焊缝外观检查错边咬肉孔板法兰内焊缝打磨等11焊缝无损探伤w底片质量探伤报告探伤比例12安装阶段系统试验前检查h仪表孔板止回阀方向排点设置系统是否完善等13强度试验与严密性试验h试验压力焊缝质量检查泄漏检查14管线吹扫h吹扫导线确定吹扫介质流速孔板文丘里管疏水器等拆除15系统气密试验h确定试验压力检查所有静密封点消除泄漏点做泄漏量试验16静电接地根据要求h检查扫地电阻法兰跨接电阻检查17交工阶段交工技术文件竣工图w交工技术文件数据准确会签齐全质量评定资料完善
石油化工工艺管道安装质量控制要点分析
石油化工工艺管道安装质量控制要点分析石油化工工艺管道安装质量控制是石油化工生产中非常重要的环节。
为了确保管道安装质量，需要从以下几个方面进行控制：1.物料及工具的准备在管道安装过程中，要确保使用的物料和工具满足要求。
物料需要进行检查和验收，确保符合规格要求。
工具应该使用符合标准的专业工具，保证安装过程的精度和效率。
同时，在安装过程中需要保证物料存储、运输和使用的安全性和可靠性。
2.质量管理制度的落实石油化工管道安装需要贯穿整个生产过程，而质量管理制度能够全面规范各个环节，保证管道安装的质量。
质量管理制度包括施工方案、安装工艺、检测标准等方面。
要确保质量管理制度的科学性、严密性和完备性。
3.施工方案的制定在石油化工工艺管道安装前，需要根据实际情况制定合理的施工方案，包括管道的布局、安装方案等。
施工方案需要综合考虑管道规格、材料、环境、施工要求等因素，使得方案具有科学性、合理性、可行性和可操作性。
4.施工人员的素质管道安装的质量直接受到施工人员素质的影响。
施工人员需要具备专业技能和经验，并严格执行操作规程和技术标准。
对于不同类型的管道，施工人员需要具备相应的知识、技能和经验。
同时，施工人员还需要具备协作意识，保证在工作中的安全性和准确性。
5.管道布局和连接在石油化工工艺管道安装中，管道的布局和连接直接决定着其功能和使用效果。
布局需要考虑管道的总体长度、弯曲度、斜度、垂直度等因素。
连接需要严格按照规范进行，包括管道之间的连接和管道与设备之间的连接。
连接技术要求精度高、操作规范，使连接处具有稳定性、承载力和密封性。
6.管道的检验与试验管道在安装完毕后需要进行检验和试验。
检验和试验应该包括物理检验、探伤、超声波检测等多项内容，确保管道安装的质量。
在检验与试验中，需要严格按照标准规定进行操作，同时对产生的数据进行分析和处理。
7.安全保障措施石油化工工艺管道安装需要保证安全，包括施工安全和产品安全。
施工中需要保证现场通风、防火、防爆等，同时对操作人员需要进行安全培训。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
△
▲
▲
▲
交
18
工 阶
交工验收
A
工程中间交换条件（九完五交），质量评 估、评定
△
▲
▲
▲
段
19
交工技术文件
A
审签齐全，文件完整，数据真实、准备， 评定合格
△
▲
▲
▲
说明： 1. A：停检点 B：审查点 C：检查点 2.△：施工单位自检与报审▲：共检和监督单位
△
▲
查，改造阀门现场逐一进行试验检查
8
管道预制
B
弯管最小半径、壁厚减薄量、椭圆度、坡 口尺寸
△
▲
9
管道及管架安 装
B
自由状态偏差，核对导向固定管托与弹簧 支座情况
△
▲
10
管道组焊
A
焊接工艺，坡口及组对质量，焊接环境， 质保措施
△
▲
安
装 11 阶
焊缝检查
A
外观检查、无损检测报告、返修报告
△
▲
段
12
总体检查
A
试压准备，仪表盲板，止回阀方向
△
▲
13
强度试验
A
试验压力，保压时间，焊缝质量，渗透检 查，渗漏量，安全措施
△
▲
14
气密试验
A
试验压力，保压时间，渗漏量，安全措施
△
▲
业主
用户
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
15
静电接地
A
法兰间跨接线
△
▲
▲
16
阶段性核验
A
按CCS要求
△
▲
▲
17
三查四定
A
查漏洞、隐患、未完工程，定人员、任务 、措施、时间
工艺管道安装工程质量控制要点
序 号
阶段
控制点名称
类别
控制内容
承包
CCS
1
图纸会审
A
设计文件图纸有效、完整、正确、 料检查
A
按对材料、规格、数量，外观检查，质量 证明，质量抽查
△
▲
准
3
备 阶
方案报审
A
施工方案有效、针对、正确、完整、合理 、可行性
△
▲
段
4
施工能力
B
焊接工艺评定及工艺，起重工、焊工及探 伤资格
△
▲
5
开工报审
A
场地准备、人员、设备进场、管理到位、 各种手续
△
▲
合格证，管线钢号是否与出厂证书编号一
6
材料检验
A
致，测量壁厚，材质规格型号、尺寸等与
△
▲
所需要施工的内容进行确认
管件尺寸抽查，焊接管件硬度抽查，非金
7
辅件及阀门检 验
A
属垫层的密封性试验，阀门强度及上密封 口试漏，阀壁密封面气密试验等证书检
