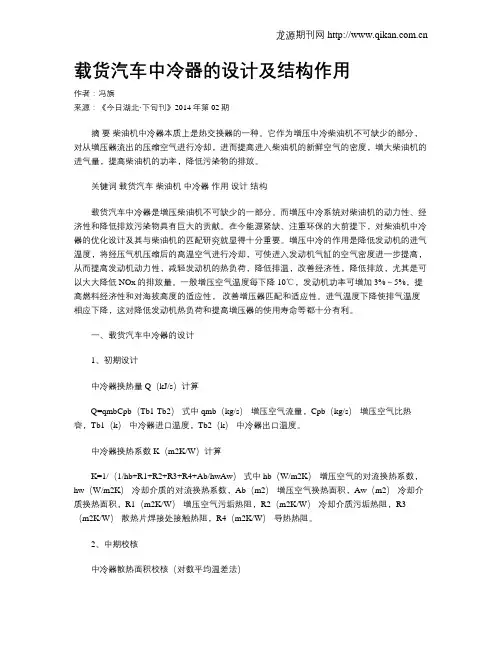

载货汽车中冷器的设计及结构作用
载货汽车中冷器的设计及结构作用作者：冯旗来源：《今日湖北·下旬刊》2014年第02期摘要柴油机中冷器本质上是热交换器的一种。
它作为增压中冷柴油机不可缺少的部分，对从增压器流出的压缩空气进行冷却，进而提高进入柴油机的新鲜空气的密度，增大柴油机的进气量，提高柴油机的功率，降低污染物的排放。
关键词载货汽车柴油机中冷器作用设计结构载货汽车中冷器是增压柴油机不可缺少的一部分。
而增压中冷系统对柴油机的动力性、经济性和降低排放污染物具有巨大的贡献。
在今能源紧缺、注重环保的大前提下，对柴油机中冷器的优化设计及其与柴油机的匹配研究就显得十分重要。
增压中冷的作用是降低发动机的进气温度，将经压气机压缩后的高温空气进行冷却，可使进入发动机气缸的空气密度进一步提高，从而提高发动机动力性，减轻发动机的热负荷，降低排温，改善经济性，降低排放，尤其是可以大大降低NOx的排放量。
一般增压空气温度每下降10℃，发动机功率可增加3%～5%，提高燃料经济性和对海拔高度的适应性，改善增压器匹配和适应性。
进气温度下降使排气温度相应下降，这对降低发动机热负荷和提高增压器的使用寿命等都十分有利。
一、载货汽车中冷器的设计1、初期设计中冷器换热量Q（kJ/s）计算Q=qmbCpb（Tb1-Tb2）式中qmb（kg/s）-增压空气流量，Cpb（kg/s）-增压空气比热容，Tb1（k）-中冷器进口温度，Tb2（k）-中冷器出口温度。
中冷器换热系数K（m2K/W）计算K=1/（1/hb+R1+R2+R3+R4+Ab/hwAw）式中hb（W/m2K）-增压空气的对流换热系数，hw（W/m2K）-冷却介质的对流换热系数，Ab（m2）-增压空气换热面积，Aw（m2）-冷却介质换热面积，R1（m2K/W）-增压空气污垢热阻，R2（m2K/W）-冷却介质污垢热阻，R3（m2K/W）-散热片焊接处接触热阻，R4（m2K/W）-导热热阻。
2、中期校核中冷器散热面积校核（对数平均温差法）增压空气和冷却空气的对流平均温差△T（K）计算△T=[（Tb1-Tw2）-（Tb2-Tw1）]/ln[（Tb1-Tw1）-（Tb2-Tw2）]式中Tw1（k）-冷却介质进口温度，Tw2（k）-冷却介质出口温度。
重型汽车冷却系统和中冷系统设计规范
重型汽车冷却系统和中冷系统设计规範●适用範围本设计规範适用于重型汽车冷却、中冷系统设计。
本设计规範规定了冷却、中冷系统设计中应遵循的通用原则，和一般的设计方法。
●设计原则设计良好的冷却、中冷系统因该充分考虑以下几方面原则：1、首先应优先考虑冷却、中冷系统的冷却力气问题。
其中所要求的冷却常数、中冷系统冷却效率及发动机进气温度等皆应一一满足。
2、冷却、中冷系统的安装方式及在整车中的合理位置也应充分考虑，不应有由于安装饰位置及结构引起系统损坏或造成潜在易损坏因素。
系统在整车中的位置将影响其效能，应谨慎考虑。
3、冷却、中冷系统的管路应合理併力求简洁清楚。
防止因管路走向不合理而引起的系统内阻的增加和效能的下降。
4、冷却、中冷系统应有良好的爱护装置，防止系统特别损坏和效能下降。
5、冷却、中冷系统的设计应考虑到装车工艺性要求和修理的接近性要求。
●设计方法1、中冷器和散热器的设计、选择及安装：假如有足够的空间，冷却系统可以选用迎风面积大、芯子薄、散热效率高的热交换器。
在有风扇离合器把握风扇运作的状况下，应充分利用空间加大热交换器的尺寸，这样可以降低风扇的功耗和降低风扇工作噪声。
在无中冷器的状况下且无风扇离合器状况下，按阅历推举，发动机功率每100千瓦的散热器迎风面积应为0.3～0.375m2之间。
由于排放法规要求，现代重型车上一般具有空空中冷系统。
所以在推举迎风面积上稍作增加。
散热器散热面积（冷侧）的推举值或许为：0.1～0.16m2/kw(发动机功率)。
在中冷系统布置空间足够时，一般推举採用一字流向的中冷器，反之则为u型流向的中冷器。
由于u型的中冷器的内阻大于一字流的中冷器。
另外中冷器气室应儘量避开遮挡散热器芯子太多面积。
中冷器和散热器的芯子可参考以往系统配置，由于主片模具**较贵，如无必要，儘量採用同样的管型和散热带波高。
由于中冷器处于冷却空气上游，必需将它设计成能适应多尘的环境，推举每英寸的散热片为8～10片，散热带可不开窗以便清洗。
重型商用车发动机冷却系统的设计
的更大载重量与爬坡性能要求。
根据有关数据研究显示，以确保其进风系统设计合理；对冷却系统中的散热器以及风险等散热器总成的有关部件设计和安装中，需要对其部件尺寸、外形、安装尺寸、结构特征、性能参数等进行明确。
此外，为满足上述冷却系统设计的各项技术资料和参数要求，在具体设计中还应注意对以下内容进行合理控制和把握。
即：①发动机冷却系统中使用的冷却液为防冻液，且系统采用的压力盖在0.7bar 以下范围时，其发动机出水口温度应控制不超过105℃；而当系统所采用的压力盖为低于0.9bar 的情况时，其发动机出水口最高水温应不超过115℃，同时要求其平均年水温超过105℃的情况在50h 以内。
②进行冷却系统的冷却液加注过程中，要求其加注速度不低于19L/min ，且按照该速度标准进行加注至满足要求即可。
③对冷却系统的冷却液膨胀容积设计，要求符合冷却液容量的6%这一标准和要求。
2重型商用车发动机冷却系统设计研究根据上述对重型商用车发动机冷却系统的结构组成及其设计要求分析，在进行冷却系统设计中，主要围绕散热器、冷却风扇、膨胀水箱以及系统的管路布置等内容进行设计和分析。
图1重型商用车的发动机冷却系统结构图散热器出水管膨胀水箱123膨胀水箱压力盖发动机上水管4出气管发动机567旁通管散热器8回水管9发动机下水管10Internal Combustion Engine&Parts中的散热能力有着直接影响，因此，应重视对散热器芯子面积大小的合理设计；此外，将散热器安装在商用车的车架上时，还需要使用减振橡胶垫对其进行有效保护。
由于对车辆发动机冷却系统的散热器进行选型设计中，进行散热器芯子的迎风面积计算中，会受车辆型号不同影响，导致其具体计算的系数结果存在较大差异，但是在一般情况下会将散热器芯子的迎风面积计算系数值设定为0.0031-0.0038m2/kW的标准范围内，其中，对载货车辆在先上述计算系数值范围标准内，会以偏下限值作为首选与考虑结果，而对牵引车和自卸车等一些运行负荷较大的重型商用车，则会在散热器芯子迎风面积的计算系数值设定中，以偏上限值为首选设计考虑的对象，从而对其设计的合理性和有效性进行保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于载货汽车中冷器的设计分析
摘要：柴油机中冷器实际上是一种热交换器。
在载货汽车中，发动机的中冷
却器起到降温作用，与此同时增加空气密度，提高发动机的进气压力，发动机的
进气流量得以改善。
当热负载增大时，采用中冷器能有效提高发动机的工作效率，达到最大限度节约能源，降低废气排放。
本文对柴油机的中冷却器进行优化设计，能够更加全面利用该装置的优点，实现载货汽车柴油机性能的而进一步提高和优化。
关键词：载货汽车中冷器设计结构
1中冷器的作用与工作原理
1.1中冷器的作用
自从进入新世纪以来，世界各国纷纷出台相关法律提高民众的环境保护意识。
在工业上，除对发动机的动力特性进行研究以外，对其环境保护也有新需求。
采
用中冷却器能有效改善发动机的启动性能，与此同时还可以有效减少一氧化碳和NOx的排放量。
结果表明：在柴油机中，后入气流的温度对其性能起决定性作用，提高排气压力可以提高输出功率，对中冷器的结构进行优化设计可以降低废气的
排放量。
1.2中冷器的工作原理
在载货汽车正处于运行状态的时候，利用中冷器可以将不同流体进行热交换，而不会产生任何接触。
更准确地说，是空气首先进入到增压系统里面，然后再通
过中冷器进行冷却，从而提高引擎的充气效果。
中冷器是柴油机的重要部件，其
内部设计与气流的流动情况与压缩空气的传热有关，这两种影响因素对发动机的
工作造成直接影响，从而对发动机的动力特性和废气排放具有重要影响。
中冷器的功能主要有两个。
第一点，当气体通过增压器的时候，随着压力的
增大，其内部温度也随之升高。
这会对引擎内部的空气流通产生一定的干扰。
利
用中冷器的降温效果，可以降低气体温度，提高气体浓度，发动机气缸里面的气体容量也会相对增加，从而发动机的性能以及运行效率也会有所改善。
第二，在没有通过中冷器进行降温的情况下，经过加压的气体则会直接流入到汽缸里面，降低引擎的推力作用，冲量系数就会变得比较低。
同时，这些高温低密度的气体也会增加引擎的温度，甚至会引起引擎爆燃等问题，从而造成引擎超温，降低热效率。
另外，如果燃烧的时候，会产生大量的氮氧化物，则会造成大气污染。
要解决这个问题，必须利用发动机的冷却装置对汽油机进行冷却，从而将汽缸的整体温度保持在一个较好的水平。
2中冷器的冷却方式
2.1水冷式
不同类型的中冷器采用不同的制冷方式，有些采用柴油机制冷系统，有些采用单独的水冷系统。
采用柴油发动机的冷却系统无需额外增加水道。
其内部构造也较为简略。
在低压工况下，这种冷却液可以不断对增压后的气流进行加热，从而改善其燃烧特性。
在高负载条件下，冷却液的制冷效率一般不高。
所以采用柴油机冷却系统冷却液的方法存在一些限制，仅限于增压度比较小的柴油机。
柴油机内部的冷却水系统分为两大类：一是温度较高的系统，二是温度较低的系统，前者主要是用于冷却发动机，后者是用于中冷器和机油冷却器。
这样的制冷方法更容易操作，所以不管是轮船、内燃机车，或者是固定的柴油发动机，都会被广泛采用。
2.2风冷式
按传动式制冷风机的类型，可以将其分成两类：一是采用曲柄式发动机，二是采用压缩空气涡轮机。
柴油机曲柄作为驱动方式是一种常用的方法。
在冷却水箱前面安装有一个中冷器，这个中冷器可以通过风机来进行降温。
不过在载货汽车行驶过程中产生的
风力也可以对水箱以及中冷器进行冷却。
但是在发动机实际运转的情况下如果处
在低符合运作方式比较容易出现充气过冷问题。
以增压空气涡轮为动力，这种制冷效果比较局限。
在这个时候，压缩空气的
作用是将空气分成一股小气流，该气流可以带动一个涡轮机，从而带动整个冷却
装置旋转。
而且由于驱动过程中其自身的空气流量相对较小，所以在运转的时候，涡轮机所做功也相对较小，所以风实际工作运转需求。
而且这种风扇体积更小，
可以装在车里。
3中冷器结构分析
3.1水冷式中冷器结构
目前，在柴油机上使用最多的水冷型中冷却器采用的大多数都是管片型。
这
种形式的中冷器是在管道上安装散热板，散热板是由紫铜和黄铜制成，再通过堆
焊而成。
一般而言，管片式中冷器的内部管道有叉排和顺排两种，其断面形状多
种多样，这主要取决于实际应用。
在这些种方法中，使用率最高的是圆管，因为
其制造技术的优越性，使得可靠性更高，但是在使用时，往往会遇到空气流通不畅、压力损失等问题。
由于流线型或者滴形水管生产工艺水平不是很高，其可靠
性较差，应用率较低。
另外，还有一种椭圆形的管道，其导热系统更高，空气阻
力更低，工艺和可靠性在圆管和扁管之间。
因此，在发动机冷却系统中，这种管
道的使用率是最高的。
通过分析得出中冷器各冷却部件的结构参数对其工作性能有明显的影响，如
果气侧和水侧流通面积不大，那么空气流速相对比较大；在实际应用中，中冷器
的水侧的对流传热系数一般至少是气侧的10倍，而散热面积是气侧的1/10。
3.2风冷式中冷器结构
风冷式中冷器在运转的时候，会给周围的空气进行降温和增压，而在冷端侧
和热侧的传热媒介均为气体，两边的对流和传热也要保证在同一数量级，并且两
边的传热面积大小必须一致。
在这些类型中，最常见的是板翅形构造。
这种构造的冷却装置所采用的薄金
属薄板一般是0.6毫米的厚度，而翅片焊接的薄金属薄板一般约为0.2毫米，并
且还必须在该构造的两边采用侧约束板来进行焊接。
一般情况下，每层翅片方向
需要保证有90°互错角度，以实现两种不同的换热错流的交换。
该设计结构紧凑，换热区域大，能适应柴油机的换热器需求。
在这种情况下，翅片的传热和阻力损耗相对较低。
适用于需要更多电阻的情况。
此外，通常使用的还有多孔翅片和锯齿翅片，这些翅片可以加强空气中的空
气扰动，从而进一步加强换热器的换热性能。
特别是锯齿翅片，它能有效加速液
体的紊流，打破热阻界限，换热效率一般比普通翅片高30%。
管翅式的中冷器利用率也很高，是以管翅形式发展而来，采用有孔隙成形管
的子作气体管道。
与板翅型比较，其中冷器热气侧更具优越性。
该设备的制造技
术较为成熟，能有效地改善换热和可靠度。
但其热气侧只可以使用光直通道，没
法应用扰流方法。
4中冷器优化设计
在发动机的工作中，发动机的工作效率和压降是发动机的两大重要指标。
在
进行中冷系统的优化时，应着重于改善传热性能，减少压损。
在此基础上，既要
注意换热，又要通过增大阻力来降低最大的热传导率。
为获得最理想的中冷效果，必须保证在各种工况下均可为发动机提供恒温气体，但气体的温度与负载有着密切的联系。
要达到降温目的，必须调整引擎及增
压装置工作性能，使入口温度保持在70摄氏度左右。
为此，应从四个方向对中
冷器进行改进。
第一，要尽可能地减小最近的气压；其次，要将冷风一侧的压力
降到最低；第三，择高效、低阻力的传热部件；第四，保证中冷器占用空间小，
具有良好的经济性。
针对以上四个方向对中冷器改进措施，必须对冷却介质、换热能力等参数进
行分析。
在对各参数进行检查的过程中，主要分为有如下两种情形。
第一种是采
用对数平均温差法进行计算，以确定其散热器的热辐射区域是否符合规定；二是
采用有效－传单元数法计算，确定增压空气和制冷空气在冷器出口的温度是否满
足要求。
5结语
总之，采用中冷却器可以有效地改善内燃机的工作效率，减少能源消耗，对
环境保护有一定效果。
由于中冷却器的广泛应用，其制冷形式也已形成各种方式。
本文根据中冷器的使用状况进行优化，并对一些常见的计算进行了检验，以期提
高中冷器的工作性能。
参考文献
[1] 韩丽宁. 关于某重型货车匹配DEUTZ2015发动机改善中冷器效率的措施
研究[C]// 2020中国汽车工程学会年会论文集（3） 2020.
[2] 龚京风, 单东生, 刘浩,等. 载货汽车梯形车架参数化平台设计及有限
元分析[J]. 机械设计与制造, 2022(7):4.
[3] 郑萌. 重型载货汽车底盘性能设计参数控制分析[J]. 时代汽车,
2021(13):2.。
