浅谈URR型内支撑纤维织物风管施工技术
纤维织物通风风管施工方法
目录1.前言2.工法特点3.适用范围4.工艺原理5.施工工艺流程及操作要点6.材料及设备7.质量控制8.安全控制9.环保措施10.效益分析11.应用实例纤维织物通风风管施工工法江西嘉业建设工程集团公司1.前言纤维织物风管是一种由特殊纤维织成的柔性空气分布系统（Air Dispersion）即索斯系统，是替代传统送风管、风阀、散流器、绝热材料等的一种送出风末端系统。
随着世界纤维材料技术和纺织技术的不断创新，越来越多的具有特殊性能的纤维被制成空气分布系统，使纤维织物空气分布系统的应用领域不断扩展，目前已成为在市场上占有相当大份额的一种通风系统模式。
经我公司在多个工程中使用，取得了良好的社会效益和经济效益。
并根据《通风管道技术规程》 JGJ141-2004 标准，形成本工法，以加强对纤维织物通风风管施工的控制。
2.工法特点纤维织物安装通风系统施工工法其特点是通过安装钢索吊挂，索斯风管及其部件（直管、入口、末端、三通、弯头、变径等）、组件（ PAD 型风阀、 ACD 型风阀、过滤器、静压箱）和配件（钢绳、吊环、花篮螺栓、套环、卡头、橡胶护套等）的通风系统。
本工法结合我公司多年的施工经验，相比传统通风模式具有以下特点：2.1 面式出风，风量大，无吹风感。
索斯系统采用整个管道壁纤维渗透空气及微孔射流的独特面式出风模式，出风面积大，风量大，风速低，无吹风感，舒适度极佳。
2.2 整体送风均匀分布。
索斯系统通过整个管壁的纤维缝隙或均匀分布的经过设计的多排小孔出风，空气分布每点均匀一致，实现真正理想的整体均匀送风。
2.3 防凝露。
索斯系统通过整体管道壁纤维渗透冷气，在管壁外形成冷气层，使管壁内外几乎无温差，彻底解决凝露问题，不需要管道保温。
2.4 易清洁维护，健康环保。
由于索斯系统方便拆装，可以方便进行管道擦拭、清洗，以提升室内空气洁净品质，达到对健康环保的更高要求。
2.5 美观高档，色彩多样，个性化突出。
多种颜色可与室内任何环境格调保持和谐，简约高档。
纤维织物风管安装施工工法
纤维织物风管安装施工工法纤维织物风管安装施工工法一、前言纤维织物风管安装施工工法是一种在建筑中使用纤维织物材料制作风管的施工方法。
纤维织物风管具有轻便、柔软、隔热、隔音和防火等特点，广泛应用于商业建筑、办公楼和工业设施等场所。
本文将详细介绍纤维织物风管安装施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及实际工程实例。
二、工法特点1. 轻质柔软：纤维织物风管采用轻质织物材料制作，非常柔软，易于操作和安装。
2. 隔热隔音：纤维织物风管具有优异的隔热性能和隔音效果，能够降低能耗和噪音。
3. 防火防腐：纤维织物风管经过特殊处理，具有一定的防火和防腐能力。
4. 易于维护：纤维织物风管不易堵塞，易于清洁和维护。
5. 环保节能：纤维织物风管材料可回收再利用，符合环保和节能要求。
三、适应范围纤维织物风管适用于商业建筑、办公楼、工业设施等场所的通风、空调和排烟系统。
特别适用于有限空间、弯曲场景和需要隔热、隔音的环境。
四、工艺原理纤维织物风管安装施工工法基于以下几个原理：1. 纤维织物材料具有柔软性，可以在狭窄的空间中弯曲和安装。
2. 纤维织物材料具有隔热和隔音效果，在通风系统中能提供良好的热气体和噪音的隔离。
3. 纤维织物材料经过特殊处理，在一定程度上具有防火和防腐能力。
4. 纤维织物风管安装需要采取一系列的技术措施，如支架安装、固定连接和密封处理等。
五、施工工艺1. 构思设计：根据建筑的布局和通风系统的要求，设计纤维织物风管的形状、尺寸和布置方式。
2. 材料准备：选用符合要求的纤维织物材料，进行必要的处理和检验。
3. 管道布置：根据设计要求，将纤维织物风管按照规定位置和尺寸进行布置，注意通风系统的连续性和流线性。
4.木架支撑：根据风管的重量和形状，制作适当的木架支撑结构，并固定在建筑结构上。
5. 固定连接：将纤维织物风管与支架进行牢固的固定连接，使用合适的工具和技术完成。
纤维织物绝热复合风管安装施工技术
纤维织物绝热复合风管的安装
绝热复合风管主要采用直接钢绳悬挂安装和吊式滑杆悬挂系统安装两种安装形式。
1、钢丝悬挂安装
钢绳悬挂视图
钢绳悬挂配件图
钢绳悬挂类型图
2、吊式滑杆安装
滑杆系统是通过卡入式活动挂钩勾住绝热风管延长度方向上缝有的一体化孔条固定住风管一端，另一端挂在滑杆上，再通过悬挂于屋顶上的悬吊阻燃镀塑钢绳固定住滑杆。
此系统主要用于绝热风管系统上部件较多（弯头、三通等）、有支管且有足够空间的系统安装。
滑杆系统根据现场的使用工况也可安装支架、丝杆等进行加固，增加整个系统的平稳性。
滑杆规格型号按照管径分两种：
直径19mm，用于风管直径《600mm，直径28mm，用于风管直径>600mm
滑杆系统俯视图
滑杆系统图3、绝热复合风管安装流程。
纤维织物风管的安装流程
随着社会经济的快速发展，很多大型工程都在不断建设当中，在整个工程建设当中我们会看见纤维织物风管的身影，而对于纤维织物风管的安装流程很多朋友却不太了解。
我们在选择纤维织物风管公司的时候，可以选择大型正规口碑比较好的美斯公司。
那么，一般选择美斯公司纤维织物风管的安装流程是怎么样的呢？
对于美斯公司纤维织物风管的安装流程，您一定要积极了解。
首先就是要做好施工准备控制，要选择一个比较专业有资质的施工队伍，主要是可以负责各个区域的施工方案与计划。
其次，在整个安装的时候，您还要注意安装过程控制，主要是实现全过程的实时监控管理，主要是利用技术中心的远程动态计算机服务管理平台，监控安装全过程。
同时，您还要注意整个纤维织物风管支架的安装，还包括了悬吊系统的安装、风管系统入口和管道的安装等。
我们在进行安装的时候，必须做好相关记录，包括了现场服务人员录取的照片、数据等资料，要注意确保每一道工序。
调试验收是美斯公司纤维织物风管的安装流程最后一个步骤，当我们在安装完成以后，整个纤维织物风管的验收是很关键的。
在进行调试验收的时候必须由专业调试人员采用专业测试仪器来进行验收。
一般是经过资格认证的服务工程师，然后保证这个歌系统的使用性能、寿命及整个系统的美观性。

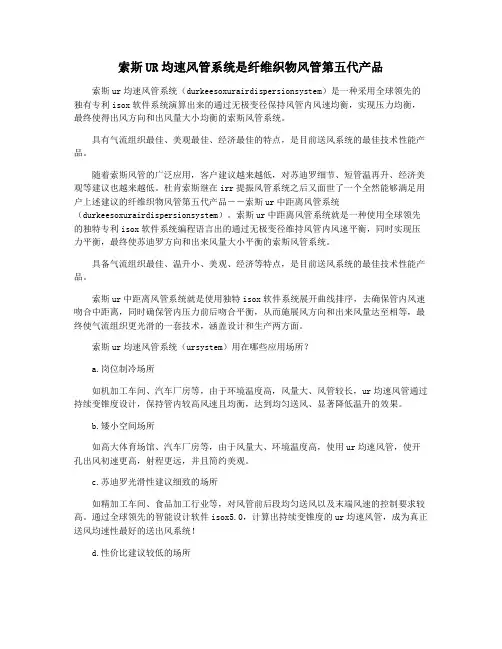

索斯UR均速风管系统是纤维织物风管第五代产品
索斯UR均速风管系统是纤维织物风管第五代产品索斯ur均速风管系统（durkeesoxurairdispersionsystem）是一种采用全球领先的独有专利isox软件系统演算出来的通过无极变径保持风管内风速均衡，实现压力均衡，最终使得出风方向和出风量大小均衡的索斯风管系统。
具有气流组织最佳、美观最佳、经济最佳的特点，是目前送风系统的最佳技术性能产品。
随着索斯风管的广泛应用，客户建议越来越低，对苏迪罗细节、短管温再升、经济美观等建议也越来越低。
杜肯索斯继在irr提振风管系统之后又面世了一个全然能够满足用户上述建议的纤维织物风管第五代产品――索斯ur中距离风管系统（durkeesoxurairdispersionsystem）。
索斯ur中距离风管系统就是一种使用全球领先的独特专利isox软件系统编程语言出的通过无极变径维持风管内风速平衡，同时实现压力平衡，最终使苏迪罗方向和出来风量大小平衡的索斯风管系统。
具备气流组织最佳、温升小、美观、经济等特点，是目前送风系统的最佳技术性能产品。
索斯ur中距离风管系统就是使用独特isox软件系统展开曲线排序，去确保管内风速吻合中距离，同时确保管内压力前后吻合平衡，从而施展风方向和出来风量达至相等，最终使气流组织更光滑的一套技术，涵盖设计和生产两方面。
索斯ur均速风管系统（ursystem）用在哪些应用场所？a.岗位制冷场所如机加工车间、汽车厂房等，由于环境温度高，风量大、风管较长，ur均速风管通过持续变锥度设计，保持管内较高风速且均衡，达到均匀送风、显著降低温升的效果。
b.矮小空间场所如高大体育场馆、汽车厂房等，由于风量大、环境温度高，使用ur均速风管，使开孔出风初速更高，射程更远，并且简约美观。
c.苏迪罗光滑性建议细致的场所如精加工车间、食品加工行业等，对风管前后段均匀送风以及末端风速的控制要求较高。
通过全球领先的智能设计软件isox5.0，计算出持续变锥度的ur均速风管，成为真正送风均速性最好的送出风系统！d.性价比建议较低的场所如医药物流仓库、冷链物流行业等，空间高、风量大，不仅要求送风效果好，对经济性也有较高要求。
纤维织物风管该如何安装
纤维织物风管该如何安装纤维织物风管索克斯系统由其特殊的聚酯纤维材料特性决定它是一种柔性质轻的空气分布系统，安装极其简单，安装好相应的悬挂钢丝或者滑轨之后，系统的安装就好像挂窗帘一样简单。
对应于工程安装周期，比传统风系统得安装周期能节约90%的时间，对于赶工时的工程，能够明显体现出其在安装便捷方面的优点。
索克斯系统管道应该在工程土建和所有其它设备安装都已完成之后，场地是干净的才能进行安装，特别是沙子、油漆、润色以及工程碎片都已经清除。
最好是在房间已进行过清洁处理之后再进行安装。
安装过程中，务必保证工人双手以及安装工具的清洁。
同时，也请保持会与系统管道接触的所有工具及设备的清洁，以保证安装后的管道能有一个良好的外观。
现场勘察、测量每个铁皮风管出风口上下高度、口径，确定系统具体长度。
以设计图纸做参考。
牢固安装好所有支架。
要求同一根管道的前后支架安装平行、对称，无偏移。
钢丝绳的制作绳头的制作，绳长估算（长度应比实际需求长度略长，截断后长度与实际需求尺寸长度差≤0.5m）钢丝绳悬挂系统的安装花篮螺栓的固定：安装钢丝绳悬挂系统时应将花篮螺栓放至最大长度，以便于安装系统后承重时调整钢绳的平直度。
2mm钢绳悬挂器数量的确定及安装定位：钢绳与顶间悬挂高度大于1.6m时采用2mm钢绳悬挂器。
快速悬挂器可按照7m左右一个计算数量。
快速悬挂器安装时的顶板上固定点应与钢绳在同一个垂直面上。
2mm钢绳悬挂器现场制作（截取适当长度的2 mm钢绳每端以一个卡头固定）。
管段悬挂索克斯管道安装：按照管编号顺序将管的吊扣挂在钢绳上，并将管间拉链和末端拉链拉上入口安装：套上入口、扎带安装、铆接铆接时按照每个铆钉间距15~750px左右安装。
入口安装时要求将与管间拉链拉上，以便对正入口的安装角度（入口的角度不对，会使入口处的管扭曲产生皱褶）。
收紧花篮螺栓，使钢绳平直。
拉直将管最后的吊扣用卡头固定在钢绳上。
安装时应该不让纤维织物风管落地，从箱中拉出直接挂上。
纤维布风管施工工法(2)
纤维布风管施工工法纤维布风管施工工法一、前言纤维布风管施工工法是一种新型的风管施工工法，通过使用纤维布材料，可以快速、高效地完成风管的安装和维护。
本文将详细介绍纤维布风管施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，旨在为读者提供一个全面了解该工法的指南。
二、工法特点纤维布风管施工工法具有以下几个特点：1. 高效快捷：使用纤维布材料进行风管施工可以大大缩短施工周期，提高施工效率。
2. 轻便灵活：纤维布材料轻便易携带，可以根据实际需要进行剪裁和安装，适应各种施工环境。
3.节能环保：纤维布材料无需使用传统的金属材料，减少能源消耗和环境污染。
4. 抗菌防霉：纤维布材料具有良好的抗菌和防霉性能，减少了风管使用过程中的维护工作。
5. 寿命长久：经过专业的处理和加工，纤维布材料具有较长的使用寿命，耐用性强。
三、适应范围纤维布风管施工工法适用于各种建筑物和工业设施的通风系统，特别是以下场所：1. 商业中心和办公楼：能够满足大量空气流通需求，提高室内空气质量。
2. 酒店和餐饮场所：具有良好的防火性能，确保顾客和员工的安全。
3. 工厂和车间：可以适应各种复杂的施工环境，具有较好的隔热和隔音效果。
4. 医院和实验室：具有抗菌和防霉性能，保证室内环境的卫生安全。
5. 学校和体育场馆：能够满足大量人员聚集的通风需求，提供舒适的环境。
四、工艺原理纤维布风管施工工法基于纤维布材料的特点和工程实践经验，通过以下技术措施实现工艺原理的应用：1. 材料选择：根据实际需求选择合适的纤维布材料，考虑到温度、湿度和风压等因素。
2. 组织结构设计：根据风管的具体要求进行组织结构设计，确保风管具有足够的刚度和韧性。
3. 连接方式确定：选择合适的连接方式，如缝合、粘合或压接等，确保纤维布之间的连接牢固可靠。
4. 补强加固：在需要时，通过添加补强材料或增加加固结构，提高风管的稳定性和承载能力。
纤维织物风管的特点及安装小技巧
随着人们对于空气质量的要求提高，在不少大型购物广场，还有办公大楼当中都会应用到纤维织物风管，当使用一段时间以后，会发现纤维织物风管上面布满了灰尘，因此，定期做好纤维织物的保养和维护的非常重要的。
除了要做好保养之外，还要了解纤维织物风管安装知识有很多是需要特别注意的，那么，到底纤维织物风管如何安装吗？对于纤维织物风管的特点您又了解多少呢？
一般纤维织物风管的风管安装是非常重要的，特别是管上布置不同方向不同形式的透风圆孔或使用不同布质材料的不同透气性，您可以有效地形成置换透风和诱导透风混合的透风形式，节省了很多的透风配件。
同时，在纤维织物风管安装的时候，要了解其专业的安装方法，风管使用拉链连接，通过搭扣或者滑轨安装在吊顶下，这样安装起来非常简便
同时，在纤维织物风管的布置上也要特别注意的，由于金属风管送风的时候往往采用风口布风，整个室内的气流不一定很均匀，而纤维织物风管通过本体和条缝送风，出风均匀，室内温度梯度很小，使用寿命也比较长，因此，纤维织物风管得到广泛运用。
大家对于纤维织物风管的特点及维护，您应该了解清楚了吧？您会发现纤维织物风管特点比较明显，出风均匀，都是采用优质的材料进行制作，还要定期做好维护和保养工作。
